ANDELI MCT-416P 6-i-1 multiprocessvejser og plasmaskærer brugsanvisning

1. Introduktion

Denne manual indeholder vigtige instruktioner til sikker og effektiv betjening, opsætning og vedligeholdelse af din ANDELI MCT-416P 6-i-1 multiprocessvejser og plasmaskærer. Denne alsidige maskine kombinerer puls-MIG, højfrekvent TIG, højfrekvent plasmaskæring, MMA (elektrode), synergisk MIG og manuelle MIG-funktioner og fungerer på dobbelt 110V/220V volt.tage.

Læs venligst denne manual grundigt, inden du bruger udstyret. Gem denne manual til senere brug.

Billede 1.1: ANDELI MCT-416P multiprocessvejser, vist med en æske med E6013 svejseelektroder. Dette billede giver et overblikview af maskinens kompakte design og det medfølgende tilbehør.

2. Vigtige sikkerhedsoplysninger

Svejsning og plasmaskæring kan være farlige. Følg altid sikkerhedsforanstaltningerne for at forhindre personskade eller beskadigelse. Dette afsnit beskriver generelle sikkerhedsretningslinjer. Se lokale regler og branchestandarder for omfattende sikkerhedspraksis.

• Elektrisk stød: Kan dræbe. Sørg for korrekt jordforbindelse. Rør ikke ved strømførende dele. Brug tørre handsker.
• Røg og gasser: Kan være sundhedsfarligt. Arbejd i et godt ventileret område. Brug røgudsugningsapparater om nødvendigt.
• Bue stråler: Kan brænde øjne og hud. Brug svejsehjelm med passende solbeskyttelse og beskyttelsestøj.
• Brand og eksplosion: Svejsegnister og varmt metal kan forårsage brand. Hold brandfarlige materialer væk fra arbejdsområdet. Hav en brandslukker let tilgængelig.
• Varme dele: Kan forårsage alvorlige forbrændinger. Lad udstyr og emner køle af før håndtering.
• Støj: Overdreven støj kan skade hørelsen. Brug høreværn.

3. Opsætning

Korrekt opsætning er afgørende for sikker og effektiv drift. Sørg for, at alle forbindelser er sikre, før du tænder for maskinen.

3.1 Udpakning og inspektion

Pak forsigtigt svejsemaskinen og alt tilbehør ud. Undersøg for eventuelle transportskader. Rapporter eventuelle skader til din leverandør med det samme.

Billede 3.1: ANDELI MCT-416P svejsemaskinen vist med sit komplette sæt tilbehør, inklusive svejsebrændere, plasmaskærebrænder, jordforbindelseamp, gasregulator og forbrugsvarer. Dette illustrerer den omfattende pakke til forskellige svejse- og skæreopgaver.

3.2 Strømtilslutning

MCT-416P understøtter dobbelt lydstyrketage-indgang (110V/220V). Tilslut netledningen til en passende stikkontakt med passende kredsløbsbeskyttelse. Maskinen registrerer automatisk indgangsvolumen.tage.

3.3 Gasforbindelser

Til MIG-, TIG- og plasmaskæring skal den relevante gasforsyning (f.eks. argon til TIG, CO2/argon-blanding til MIG, trykluft til plasma) tilsluttes gasindløbet på bagsiden af ​​maskinen. Sørg for, at alle gasledninger er forsvarligt fastgjorte og ikke lækker. Brug en gasregulator til at indstille den korrekte flowhastighed.

3.4 Brænder og jordforbindelseamp Forbindelse

• Jord Clamp: Tilslut jorden clamp kablet til den angivne terminal på frontpanelet. Fastgør jordkablet sikkertamp til emnet eller arbejdsbordet, og sørg for god elektrisk kontakt.
• MIG fakkel: Tilslut MIG-brænderen til det centrale Euro-stik. Sørg for, at trådfremføringslinen er korrekt installeret.
• TIG-brænder: Tilslut TIG-brænderen til de relevante gas- og strømterminaler.
• Plasmaskærebrænder: Tilslut plasmabrænderen til dens dertil indrettede port.

3.5 Trådføderopsætning (til MIG)

Åbn trådboksrummet. Installer svejsetrådspolen, og sørg for, at den roterer frit. Før tråden gennem drivrullerne og ind i MIG-brænderens foring. Juster drivrullens spænding i henhold til tråddiameteren.

4. Betjeningsvejledning

ANDELI MCT-416P har et 5-tommer LED-display til nem valg af tilstand og parameterjustering.

Billede 4.1: Nærbillede view af ANDELI MCT-416P's 5-tommer LED-display, der fremhæver dens dimensioner og brugergrænseflade. Displayet giver klar synlighed og nem valg af svejsetilstande og -parametre.

4.1 Generel betjening og visning

Tænd maskinen på hovedafbryderen. Det 5-tommer LED-display lyser op og viser de aktuelle indstillinger. Brug betjeningsknapperne og -knapperne til at navigere gennem svejsetilstande, vælge materialetyper, tråddiametre, wolframstangstørrelser, elektrodetyper og emnetykkelse. Maskinen kan automatisk gemme og gendanne svejseparametre, hvilket sikrer ensartede resultater.

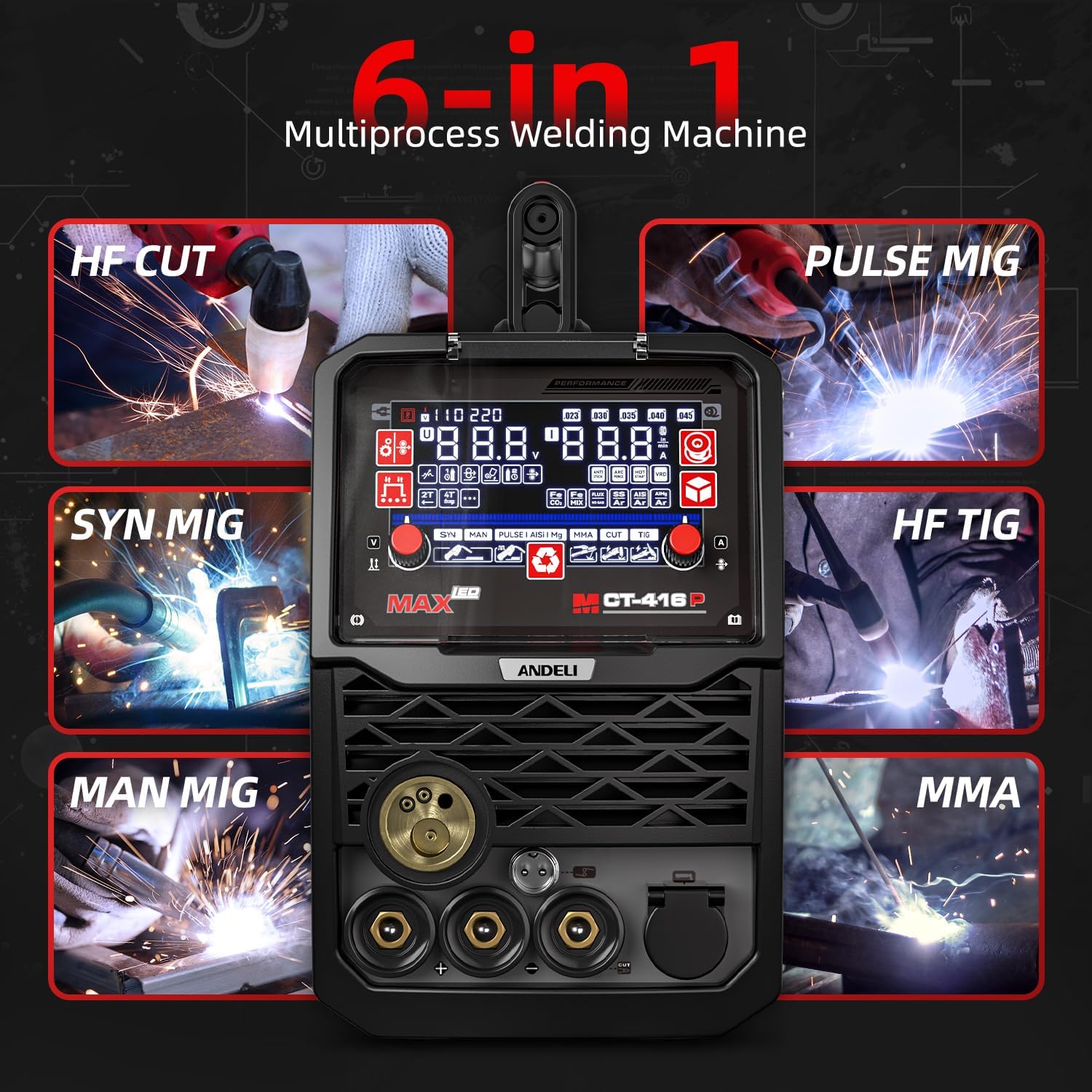

Billede 4.2: En visuel repræsentation af de seks svejse- og skæreprocesser, der er tilgængelige på ANDELI MCT-416P: HF-skæring, puls-MIG, SYN-MIG, HF TIG, MAN-MIG og MMA. Denne grafik illustrerer maskinens alsidighed.

4.2 Svejse- og skæretilstande

• Puls-MIG: Ideel til svejsning af aluminiumlegeringer (AlMg, Alsi) og kulstofstål, hvilket giver forbedret kontrol over varmetilførslen og reduceret sprøjt.


Billede 4.3: Eks.ampmindre MIG-svejsning på aluminium og kulstofstål, hvilket demonstrerer kvaliteten af ​​de svejsninger, der kan opnås med maskinens Pulse MIG- og GMAW-S-funktioner. Dette understreger dens egnethed til forskellige materialer.

• Højfrekvent TIG (HF TIG): Giver præcis kontrol for fejlfri svejsninger på tynde metaller og rustfrit stål. Understøtter 2T/4T-tilstande for forskellige præferencer for triggerkontrol.

Billede 4.4: En operatør, der udfører HF TIG-svejsning, vistasinDen præcise kontrol, som denne tilstand tilbyder, er beregnet til fint arbejde på tynde metaller og rustfrit stål. Den resulterende svejsesømme er synlig.
• Højfrekvent plasmaskærer (HF CUT): Kan skære i forskellige metaller med op til 40A skærestrøm. Kræver trykluftforsyning.
• MMA (stangsvejsning): Til svejsning med belagte elektroder som E6013. Velegnet til almindeligt tyndt stål, jern og lavkulstofstål.


Billede 4.5: En æske med ANDELI E6013 svejsetråde i blødt stål, 3/32'' diameter, 2LB. Disse elektroder er egnede til MMA (stangsvejsning) med MCT-416P.

• Synergisk MIG (SYN MIG): Forenkler MIG-svejsning ved automatisk at justere volumentage og trådfremføringshastighed baseret på valgte parametre.
• Manuel MIG (MAN MIG): Giver mulighed for uafhængig kontrol af volumentage og trådfremføringshastighed for erfarne operatører.

5. Vedligeholdelse

Regelmæssig vedligeholdelse sikrer din ANDELI MCT-416P's lange levetid og optimale ydeevne.

• Rensning: Rengør maskinens ydre og ventilationsåbninger med jævne mellemrum for at forhindre ophobning af støv og snavs. Brug tør trykluft til at blæse de indvendige komponenter ud, hvis det er nødvendigt, og sørg for, at maskinen er frakoblet.
• Kabel- og forbindelsesinspektion: Inspicer regelmæssigt alle kabler, brændere og jordforbindelserampKontroller for skader, flosninger eller løse forbindelser. Udskift beskadigede komponenter med det samme.
• Forbrugsmateriale udskiftning: Udskift MIG-kontaktdyser, TIG-spændetænger, plasmaskærelektroder og dyser, når de slides, for at opretholde lysbuekvaliteten og skæreydelsen.
• Vedligeholdelse af trådføder (MIG): Rengør trådfremføringsrullerne og føringsrørene for at forhindre tråden i at sætte sig fast. Sørg for korrekt spænding på drivrullerne.

6. Fejlfinding

Dette afsnit omhandler almindelige problemer, du kan støde på. Kontakt kundesupport, hvis du har problemer, der ikke er nævnt her.

7. Specifikationer

Følgende er de vigtigste tekniske specifikationer for ANDELI MCT-416P multiprocessvejser og plasmaskærer:

• Model: MCT-416P
• Input bindtage: 110V/220V Dual Voltage
• Svejsestrøm (maks.): 160A (MIG/TIG/MMA)
• Skærestrøm (maks.): 40A (Plasma)
• Vise: 5-tommer LED
• Svejseprocesser: Puls MIG, HF TIG, HF Plasma Cutter, MMA, SYN MIG, MAN MIG
• TIG-tilstande: 2T/4T
• Sikkerhedsfunktioner: Automatisk slukningsbeskyttelse, Overophedningsbeskyttelse
• Certificeringer: CE certificeret
• Egnede materialer: Stål, jern, rustfrit stål, lavkulstofstål, aluminiumlegeringer (AlMg, Alsi)

8. Garanti og support

ANDELI MCT-416P multiprocessvejser og plasmaskærer er understøttet af en to års garantiDenne garanti dækker fabrikationsfejl og inkluderer gratis reservedele.

For teknisk assistance, garantikrav eller for at forespørge om reservedele, bedes du kontakte ANDELI kundesupport via din købskanal eller den officielle ANDELI. webwebsted.
