RAVEMEN FR1000 Integreret cykellygte og computermonteringsbrugermanual

1. Introduktion

Tak, fordi du har valgt den integrerede RAVEMEN FR1000 cykellygte og computerbeslag. Dette produkt kombinerer en kraftig forlygte med et alsidigt cykelcomputerbeslag, der er designet til at strømline din styropsætning og forbedre din cykeloplevelse. FR1000 har justerbar strålevinkel, flere lystilstande, en automatisk tænd/sluk-funktion og kan fungere som en nødstrømbank til andre enheder. Læs venligst denne manual grundigt inden brug for at sikre korrekt installation og betjening.

2. Pakkens indhold

• FR1000 Forlygte (1)
• USB-C opladningskabel (1)
• USB-C til Micro USB-kabel (1)
• Tilpasningssæt (kompatibelt med Wahoo/Bryton cykelcomputere)
• Actionkameraadapter (1)

3. Sikkerhedsoplysninger

• Øjensikkerhed: Se ikke direkte ind i lysstrålen, når lyset er tændt.
• Installation: Sørg for, at lygten er sikkert monteret for at forhindre, at den løsner sig under kørsel.
• Vandtæthed: FR1000 er vandtæt i henhold til IPX6, hvilket betyder, at den er beskyttet mod højtryksvandstråler. Den er egnet til brug i vådt vejr, men bør ikke nedsænkes i vand. Sørg for, at dækslet til opladningsporten er forsvarligt lukket.
• Varme: Lyset kan blive varmt ved længere tids brug, især ved høje indstillinger. Dette er normalt.
• Opladning: Brug kun det medfølgende USB-C-kabel eller et tilsvarende certificeret kabel til opladning.

4. Opsætning

4.1. Montering af FR1000 på styret

FR1000 er designet til at passe til styr med diametre mellem 31.8 mm og 35 mm. Beslaget har et hængslet design for nem installation.

1. Åbn styret clamp ved at løsne skruen.
2. Placer holderen på styret, og sørg for, at den er centreret og stabil.
3. Spænd skruen, indtil monteringen sidder fast og ikke roterer. Spænd ikke for hårdt.
4. Skub FR1000-forlygten på holderen, indtil den klikker på plads.

Figur 4.1: RAVEMEN FR1000 integreret cykellygte- og computerbeslag, der viser designet til fastgørelse på styret.

Figur 4.2: En hånd, der demonstrerer hurtigudløsermekanismen på FR1000 fra dens styrmontering. Lygten kan nemt afmonteres for opladning eller sikkerhed.

4.2. Tilslutning af en cykelcomputer

FR1000-holderen er som standard kompatibel med Garmin-cykelcomputere. Adaptere til Wahoo- og Bryton-computere medfølger i pakken.

1. For Garmin-computere skal du blot dreje og låse din enhed fast på den øverste montering.
2. For Wahoo- eller Bryton-computere skal du fastgøre den relevante adapter fra det medfølgende sæt til topbeslaget, derefter dreje og låse din enhed.

Figur 4.3: FR1000 med en Garmin cykelcomputer sikkert monteret ovenpå, der illustrerer det integrerede design.

Figur 4.4: Et nærbillede view af FR1000-holderen, der viser dens kompatibilitet med Garmin-enheder, hvilket er standardopsætningen.

Figur 4.5: FR1000-beslaget med en Wahoo-cykelcomputer monteret ved hjælp af det medfølgende adaptersæt.

4.3. Montering af et actionkamera

En actionkameraadapter medfølger til montering af kompatible kameraer under FR1000.

1. Fastgør actionkameraadapteren til den dertil beregnede åbning på undersiden af ​​FR1000.
2. Fastgør dit actionkamera til adapteren.

Figur 4.6: FR1000 med et actionkamera monteret nedenunder ved hjælp af den medfølgende adapter, hvilket muliggør samtidig belysning og optagelse.

5. Betjeningsvejledning

5.1. Tænd/sluk og valg af tilstand

FR1000 har en enkelt tænd/sluk-knap til at styre lyset.

• Tænd: Tryk på tænd/sluk-knappen og hold den nede i cirka 1 sekund.
• Skift tilstande: Tryk kort på tænd/sluk-knappen for at gennemgå de tilgængelige lysstyrketilstande.
• Sluk: Tryk på tænd/sluk-knappen og hold den nede i cirka 1 sekund.

5.2. Lysstyrketilstande og driftstid

FR1000 tilbyder fem forskellige lystilstande, der passer til forskellige køreforhold:

• Høj: 1000 lumen, cirka 2.5 timers driftstid
• Mid: 500 lumen, cirka 3.5 timers driftstid
• Lav: 300 lumen, cirka 7 timers driftstid
• Ekko: 150 lumen, cirka 10 timers driftstid
• Pulsblinkning: 500 lumen, cirka 39 timers driftstid (for synlighed i dagslys)

Figur 5.1: Illustration af de fem forskellige lystilstande (Høj, Mellem, Lav, Øko, Pulsblinkning) og deres respektive lumenudgange og driftstider.

5.3. Justerbar strålevinkel

Lygtehovedet kan vippes fra 0° til 30°, så du kan rette belysningen præcist derhen, hvor det er nødvendigt, uanset om det er til langsigtet udsyn eller belysning af vejen tæt på.

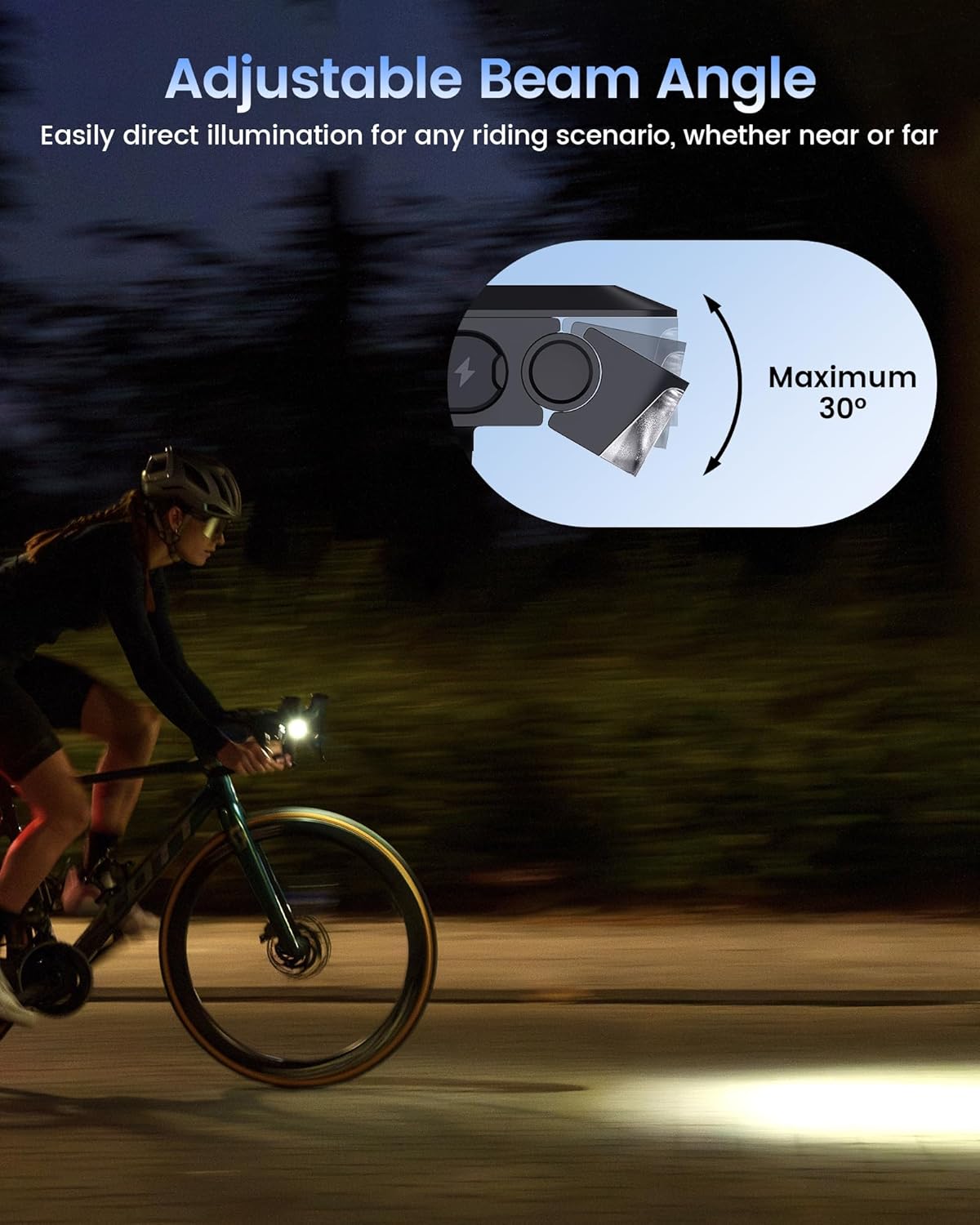

Figur 5.2: En cyklist, der cykler om natten, demonstrerer den justerbare strålevinkel på FR1000-lygten, som kan vippes op til 30 grader.

5.4. Automatisk tænd/sluk-funktion

FR1000 har en intelligent automatisk tilstand, der sparer på batteriet. Aktiver denne tilstand ved at trykke på tænd/sluk-knappen i 3 sekunder. I automatisk tilstand:

• Lyset slukker automatisk efter 2 minutters inaktivitet (ingen bevægelse registreret).
• Den tænder øjeblikkeligt igen, når der registreres bevægelse, hvilket gør den ideel til pendling med hyppige stop.

Figur 5.3: En illustration, der viser FR1000's bevægelsessensor til automatisk tænd/sluk, hvor lyset aktiveres ved bevægelse og hviler, når det står stille, for at spare energi.

5.5. Batteriindikator

For at kontrollere den resterende batteristrøm, selv når lyset er slukket, skal du trykke kort på tænd/sluk-knappen. Indikatorlyset viser batteriniveauet:

• Grøn: 40 % – 100 %
• Rød: 5 % – 40 %
• Blinker rødt: Mindre end 5 %

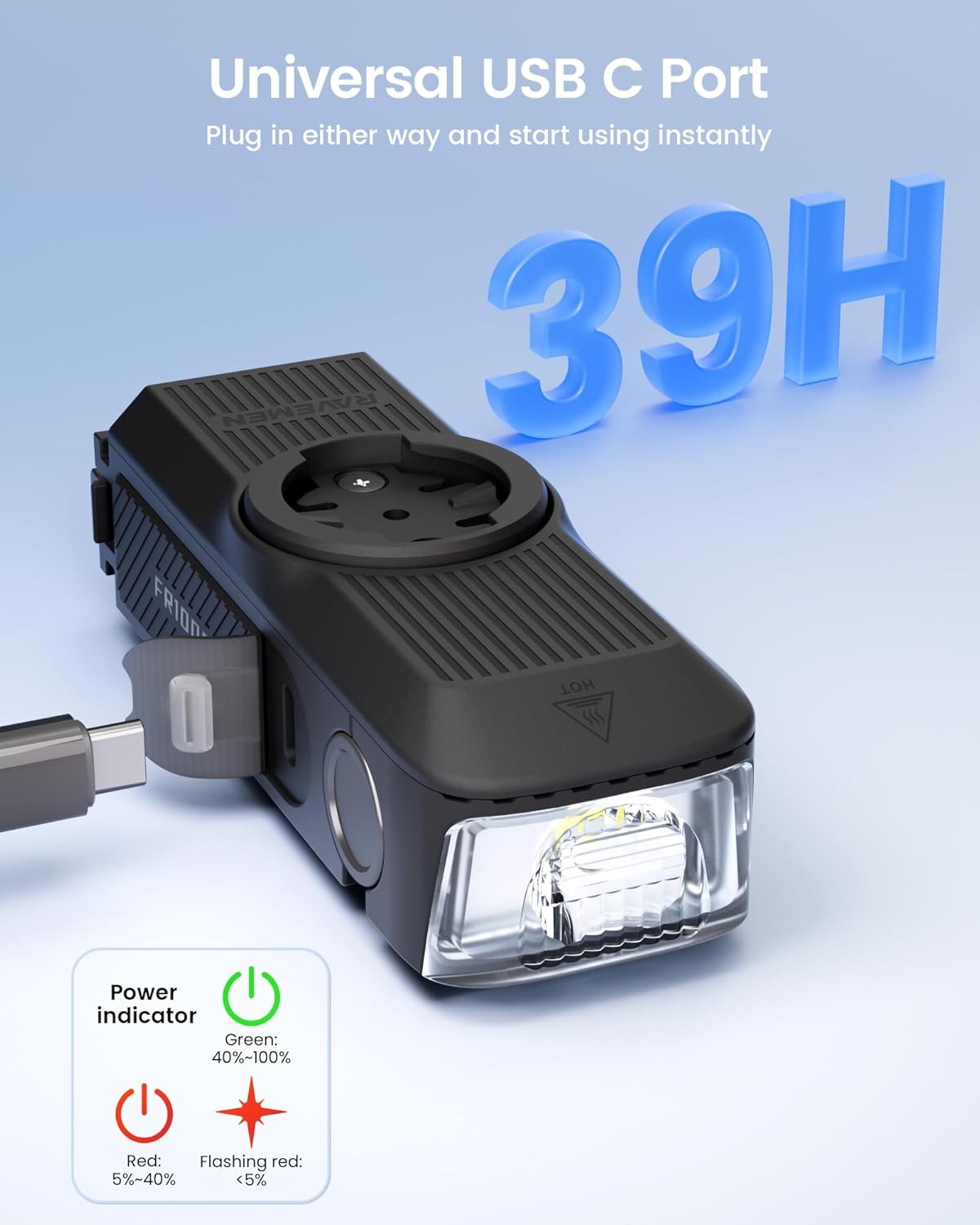

Figur 5.4: FR1000 viser dens universelle USB-C-opladeport og strømindikatorlampen med dens farvekoder for batteriniveau.

5.6. Powerbankens funktionalitet

FR1000 kan bruges til at oplade din cykelcomputer eller telefon i nødstilfælde.

1. Tilslut din enhed (f.eks. cykelcomputer) til FR1000's USB-C-port med det passende kabel.
2. FR1000 vil begynde at oplade den tilsluttede enhed.

Figur 5.5: FR1000 tilsluttet via USB-C-kabel til en Garmin-cykelcomputer, hvilket demonstrerer dens evne til at levere nødstrøm til andre enheder.

5.7. Officiel produktvideo

6. Vedligeholdelse

6.1. Opladning

For at oplade FR1000 skal du tilslutte det medfølgende USB-C-kabel til lygtens opladningsport og til en USB-strømkilde. En fuld opladning tager cirka 2.7 timer. Batteriindikatoren viser opladningsstatus.

6.2. Rensning

Tør lampen og monteringen af ​​med en blød kludamp klud. Brug ikke slibende rengøringsmidler eller opløsningsmidler, da disse kan beskadige overfladen eller de indvendige komponenter.

6.3. Opbevaring

Hvis lygten opbevares i længere tid, skal den oplades til cirka 50% og opbevares køligt og tørt. Genoplad hver 3.-6. måned for at bevare batteriets sundhedstilstand.

7. Fejlfinding

• Lyset tænder ikke: Sørg for, at batteriet er opladet. Tryk på tænd/sluk-knappen og hold den nede i 1 sekund for at tænde.
• Lyset oplades ikke: Kontroller USB-C-kablet og strømforsyningen. Sørg for, at opladningsporten er ren og fri for snavs.
• Cykelcomputeren genkendes ikke: Sørg for, at computeren er korrekt placeret på monteringen. Hvis du bruger en adapter, skal du sørge for, at den er ordentligt fastgjort.
• Lysstrålen er ikke lige: Juster lampehovedets hældningsvinkel som beskrevet i afsnit 5.3.

8. Specifikationer

9. Garanti og support

9.1. Garantioplysninger

RAVEMEN FR1000 leveres med en 2 års producentgarantiDenne garanti dækker materiale- og fabrikationsfejl ved normal brug. Gem venligst din købsbevis i tilfælde af garantikrav.

9.2. Kundesupport

Ved spørgsmål, teknisk assistance eller garantikrav bedes du kontakte RAVEMENs kundesupport via deres officielle webwebstedet eller den forhandler, hvor du købte produktet. Hav venligst dit modelnummer (FR1000) og købsdatoen klar, når du kontakter support.
