Carpuride W125S 11.26-tommer trådløs CarPlay og Android Auto-skærm med integreret 3-kanals dashcam brugermanual

1. Introduktion

Carpuride W125S er en avanceret 11.26-tommer HD-berøringsskærm, der er designet til at forbedre din køreoplevelse. Den har trådløs Apple CarPlay- og Android Auto-forbindelse, hvilket muliggør problemfri integration med din smartphone til navigation, kommunikation og underholdning. Denne enhed inkluderer også et omfattende 3-kanals dashkamerasystem, der leverer 4K frontoptagelse, 1080P bagoptagelse og et 1080P infrarødt kabinekamera til overvågning og sikkerhed af hele køretøjet.

Billede: Overview af Carpuride W125S displayenheden, vistasinmed dens 11.26-tommer skærm, integrerede kameraer og nøglefunktioner som CarPlay, Android Auto, 3-kanals dashcam og stemmestyring.

2. Pakkens indhold

Kontroller venligst, at alle nedenstående varer er inkluderet i din pakke:

• 1 x Carpuride W125S hovedenhed (autoradio)
• 1 x bagkamera
• 1 x 64GB TF-kort
• 2 x justerbare beslag (til instrumentbræt eller forrude)
• 1 x Biloplader (Type-C 12V 1A)
• 1 x 3.5 mm lydkabel (AUX)
• 1 x bakkamerakabel
• 1 x brugermanual

Billede: Detaljeret view af alle komponenter inkluderet i Carpuride W125S-pakken, såsom hovedenheden, forskellige kabler, monteringsmuligheder og brugermanualen.

3. Opsætning og installation

Carpuride W125S er designet til nem plug-and-play-installation uden at bilens konsol skal skilles ad.

3.1 Montering af displayenheden

Enheden leveres med to justerbare beslag til fleksibel placering på dit instrumentbræt eller forrude. Disse beslag tilbyder 360° rotation og pivotfunktionalitet for at opnå dine foretrukne behov. viewvinkel.

1. Fastgør displayenheden sikkert til en af ​​de medfølgende justerbare beslag.
2. Fastgør holderen på den ønskede placering på instrumentbrættet eller forruden. Sørg for, at overfladen er ren og tør for optimal vedhæftning.
3. Juster skærmens vinkel for optimal synlighed uden at blokere din view af vejen.

Billede: Visuel vejledning, der demonstrerer rotationsmulighederne og installationsmetoderne for Carpuride W125S-displayenheden ved hjælp af de justerbare beslag.

3.2 Strømtilslutning

Tilslut Carpuride W125S med den originale Carpuride-biloplader via Type-C 12V 1A cigarettænderstikket. Brug af en ikke-original oplader eller en med utilstrækkelig strøm (mindre end 12V 1A) kan forårsage skade eller forkert drift.

Systemet er kompatibelt med en 12V til 24V volttage-serien, velegnet til de fleste biler, autocampere, SUV'er, pickup'er og lastbiler.

3.3 Montering af bakkamera (valgfrit)

Installer bakkameraet bag på dit køretøj. Tilslut det til den dertil indrettede port på hovedenheden ved hjælp af det medfølgende kabel. For Volkswagen-ejere kan et ekstra relæ være nødvendigt for at bakkameraet fungerer korrekt.

4. Betjeningsvejledning

4.1 Trådløs CarPlay og Android Auto

W125S understøtter trådløs Apple CarPlay og Android Auto, så du kan få sikker adgang til din smartphones funktioner, mens du kører.

• Til Apple CarPlay:
  1. Aktiver Wi-Fi og Bluetooth på din iPhone.
  2. Vælg CarPlay-ikonet på Carpuride-skærmen.
  3. Søg efter "Carpuride_BT-xxxx" i din iPhones Bluetooth-indstillinger og opret forbindelse.
  4. Bekræft parring på begge enheder.
• Til Android Auto:
  1. Aktiver Wi-Fi og Bluetooth på din Android-telefon.
  2. Vælg Android Auto-ikonet på Carpuride-skærmen.
  3. Søg efter "Carpuride_BT-xxxx" i din telefons Bluetooth-indstillinger og opret forbindelse.
  4. Bekræft parring på begge enheder.

Billede: Trin-for-trin-guide til trådløs tilslutning af en iPhone til Apple CarPlay på Carpuride W125S-skærmen.

Billede: Trin-for-trin-guide til trådløs tilslutning af en Android-telefon til Android Auto på Carpuride W125S-skærmen.

4.2 Stemmekontrol

Brug Siri eller Google Assistant til håndfri styring af navigation, opkald, beskeder, musik og meget mere. Denne funktion hjælper dig med at holde fokus på vejen.

Billede: Illustration af stemmestyringsfunktionalitet, der viser, hvordan man bruger Siri eller Google Assistant til opgaver som at foretage opkald eller få rutevejledning.

4.3 Betjening af 3-kanals dashcam

Det integrerede dashcam-system optager samtidigt fra tre perspektiver: 4K front, 1080P bag og 1080P infrarød kabine.

• Loop-optagelse: Systemet understøtter kontinuerlig loop-optagelse, der automatisk overskriver ældre filenår TF-kortet er fuldt. Et 64 GB TF-kort er inkluderet, og systemet understøtter op til 256 GB.
• G-sensor: Det indbyggede accelerometer registrerer stød og låser automatisk kritisk video files for at forhindre dem i at blive overskrevet.
• Infrarødt kabinekamera: Giver klart nattesyn i bilen og skifter automatisk til sort-hvid-tilstand i svagt lys. Den er ideel til overvågning af bilens interiør.
• Bakkamera: Aktiver bakkameraet med et enkelt tryk. Displayet viser ekstra linjer, der hjælper med parkering.

Billede: Overview af 3-kanals dashcam-systemet, med detaljer om 4K frontkamera, 1080P bagkamera og 1080P infrarøde kabinekameraer.

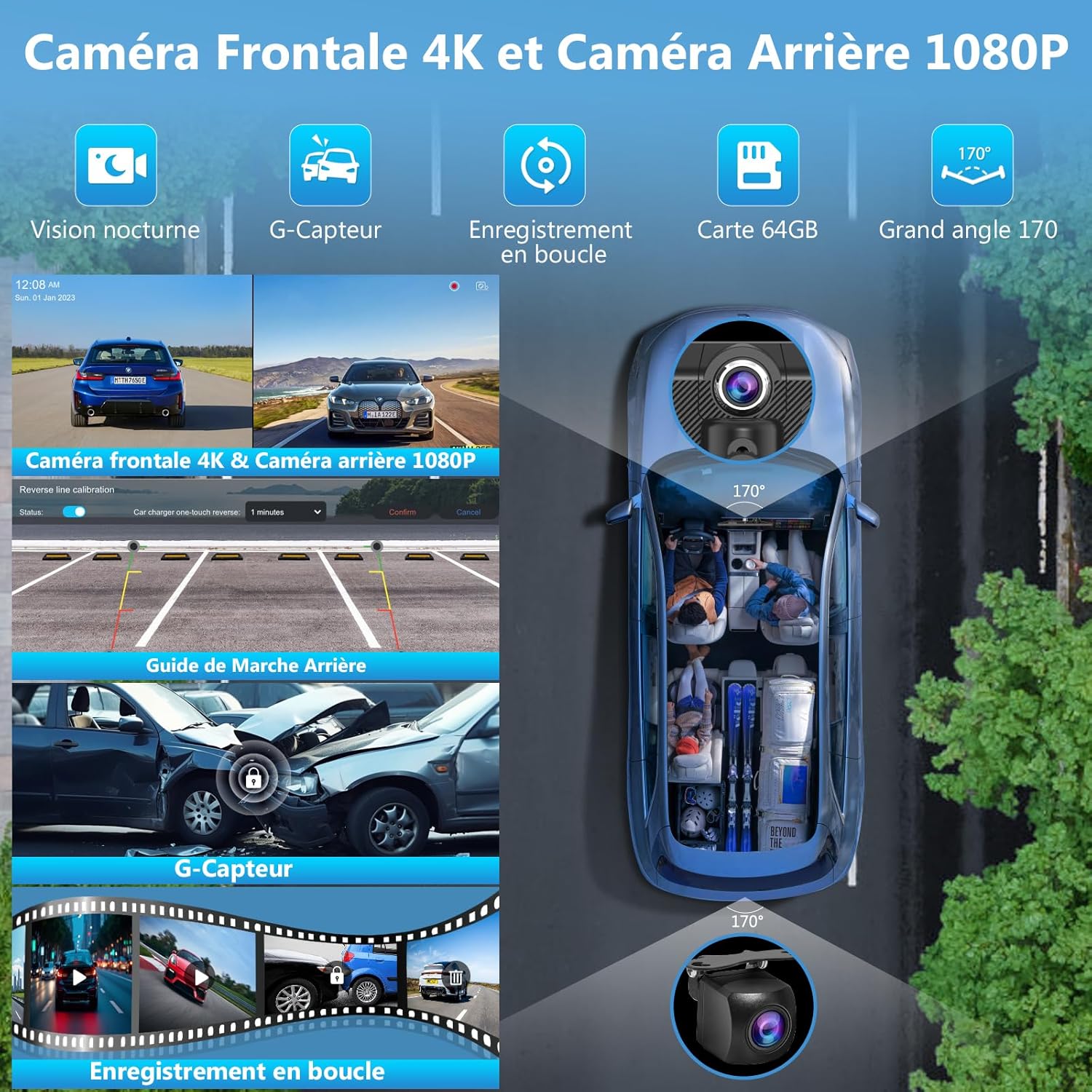

Billede: Illustration af loop-optagelsesfunktionen og G-sensoren, der viser, hvordan systemet kontinuerligt optager og beskytter kritisk video filei tilfælde af påvirkning.

4.4 Skærmspejling (SuperLink)

SuperLink-teknologien giver dig mulighed for at spejle din smartphone-skærm på W125S-skærmen, så du kan se onlinevideoer eller view indhold direkte fra din telefon.

• For iOS-enheder:
  1. Scan QR-koden på skærmen eller besøg https://camtree.cc/dl?zone=en&id=evelink&type=ios for at downloade EveLink-appen.
  2. Vælg forbindelsestilstanden "Wi-Fi Direct", og søg efter "EVELINK-xxxx".
  3. Når du er tilsluttet, skal du vælge "Screen Mirroring" fra din iPhones kontrolcenter ("Smartscreen").
  4. For at se onlinevideoer skal du vælge "Parametre" og klikke på "Lab" i EveLink-appen.
• For Android-enheder:
  1. Scan QR-koden på skærmen eller besøg https://camtree.cc/dl?zone=en&id=evelink for at downloade EveLink-appen.
  2. Vælg forbindelsestilstanden "Wi-Fi Direct", og søg efter "EVELINK-xxxx".
  3. Når du er tilsluttet, kan du view videoer fra din telefon på skærmen.

Billede: Instruktioner til brug af SuperLink med iOS-enheder, med detaljerede trin til download af app, tilslutning og skærmspejling.

Billede: Instruktioner til brug af SuperLink med Android-enheder, detaljeret beskrivelse af app-download, tilslutning og video viewtrin.

4.5 Lydudgangsmuligheder

W125S tilbyder flere måder at udsende lyd på:

• Bluetooth lyd: Opret trådløs forbindelse til din bils Bluetooth-system for opkald og musik.
• Indbygget højttaler: Enheden har en integreret 8Ω 2W højttaler til direkte lydudgang.
• AUX -forbindelse: Brug det medfølgende 3.5 mm lydkabel til at tilslutte det til din bils AUX-indgang.
• FM transmission: Send lyd til din bils FM-radio. For den bedste lydkvalitet skal du vælge en FM-frekvens mellem 90 MHz og 100 MHz, der ikke er i brug.

Billede: Diagram, der illustrerer de fire tilgængelige lydudgangstilstande: Bluetooth, indbygget højttaler, AUX-forbindelse og FM-transmission.

4.6 Skærmfunktioner

• Lyssensor: Skærmen justerer automatisk lysstyrken baseret på de omgivende lysforhold for at reducere øjenbelastning og sikre optimal synlighed.
• Opdelt skærm: W125S understøtter forskellige split-screen-tilstande, så du kan view flere applikationer eller kamerafeeds samtidigt.
• Brugerdefineret støvlelogo: Du kan tilpasse bagagerumslogoet, så det matcher din bilmodel, eller vise personlige billeder.

Billede: Illustration af lyssensorfunktionen til automatisk justering af lysstyrken og klarheden på HD IPS-berøringsskærmen.

5. Vedligeholdelse

For at sikre din Carpuride W125S' levetid og optimale ydeevne, skal du følge disse vedligeholdelsesretningslinjer:

• Rensning: Brug en blød, tør klud til at rengøre skærmen og ydersiden. Undgå slibende rengøringsmidler eller opløsningsmidler, der kan beskadige overfladen.
• Temperatur: Undgå at udsætte enheden for ekstreme temperaturer, både varme og kolde, i længere perioder.
• Kabelstyring: Sørg for, at alle kabler er korrekt tilsluttet og ikke er klemt eller forstrukket.
• Softwareopdateringer: Tjek producentens webbesøg webstedet regelmæssigt for at se, om der er tilgængelige firmwareopdateringer for at forbedre ydeevnen og tilføje nye funktioner.

6. Fejlfinding

Hvis du støder på problemer med din Carpuride W125S, kan du bruge følgende almindelige løsninger:

• Enheden tænder ikke:
  • Sørg for, at den originale Carpuride-biloplader bruges, og at den er korrekt tilsluttet cigarettænderen.
  • Kontroller, at bilens cigarettænderstik fungerer.
  • Kontroller, om strømforsyningen er 12V 1A. Utilstrækkelig strøm kan forhindre enheden i at tænde eller få den til at slukke automatisk.
• Flimrende kabinekamerabillede:
  • Det infrarøde kabinekamera er optimeret til brug i bilen. Hvis det bruges uden for bilen, kan billedet flimre på grund af følsomhed over for lysrefleksion på glatte overflader. Dette er normal drift og ikke en defekt.
• Problemer med CarPlay/Android Auto-forbindelse:
  • Sørg for, at Wi-Fi og Bluetooth er aktiveret på din smartphone og Carpuride-enheden.
  • Bekræft, at din smartphone opfylder minimumskravene til operativsystemet for trådløs CarPlay (iOS 13+) eller Android Auto (Android 11+ med 5 GHz Wi-Fi).
  • Deaktiver enhver VPN på din Android-telefon, hvis du oplever forbindelsesproblemer.
  • Tjek for inkompatible telefonmodeller, der er anført i kompatibilitetsafsnittet.
• Bakkamera vises ikke (Volkswagen):
  • Volkswagen-ejere skal muligvis installere et ekstra relæ for at bakkameraet fungerer korrekt.
• TF-kortopbevaring fuld:
  • Systemet har loop-optagelse, der automatisk overskriver ældre files. Hvis du har brug for mere lagerplads, overvej at købeasinga TF-kort med en større kapacitet (op til 256 GB).

7. Specifikationer

7.1 Kompatibilitetsnoter

Selvom den er kompatibel med de fleste modeller, skal du være opmærksom på følgende:

• Trådløs CarPlay: Kræver iPhone iOS 13 eller nyere med Siri aktiveret.
• Trådløs Android Auto: Kræver Android-telefon med Android 11 eller nyere, 5 GHz Wi-Fi og Google Assistant. VPN skal være deaktiveret.
• Inkompatible Android-telefonmodeller: Nogle modeller fra Samsung (S20, S23, Note 20), Huawei (P30, P40, Mate 20 Pro), Xiaomi (12 Pro, 11 Lite, 14T Pro), Oppo (Reno 2) og Galaxy A20 understøtter muligvis ikke trådløs Android Auto.

Billede: Detaljerede krav til trådløs CarPlay og Android Auto, inklusive en liste over potentielt inkompatible Android-telefonmodeller.

8. Garanti og support

Carpuride W125S leveres med en producentgaranti på 1 år.

For teknisk support eller garantikrav bedes du kontakte CARPURIDEs kundeservice via deres officielle kanaler eller den forhandler, hvor produktet blev købt.
