Hanwha Vision ANO-L7012R 4MP IR Bullet-kamera Brugermanual

1. Introduktion

Denne manual indeholder omfattende instruktioner til installation, betjening og vedligeholdelse af Hanwha Vision ANO-L7012R 4MP IR Bullet-kameraet. Læs venligst denne manual grundigt, inden du bruger produktet, for at sikre korrekt brug og optimal ydeevne. Gem denne manual til senere brug.

Hanwha Vision ANO-L7012R er et kompakt 4MP IR bullet-kamera designet til pålidelig udendørs overvågning. Med en 3 mm fast linse og et 98.3° vandret felt. view, dette kamera optager skarp video med en opløsning på 2560x1440 og 30fps. Det inkluderer intelligent bevægelsesdetektion, defokusering,ampog retningsbestemt detektion. Med en IR-rækkevidde på 20 meter, H.265-komprimering og IP66-vejrbestandig beskyttelse er dette kamera velegnet til højtydende overvågningsinstallationer.

2. Sikkerhedsoplysninger

• Strømkilde: Brug kun den angivne strømadapter eller Power over Ethernet (PoE)-kompatible enheder. Forkerte strømkilder kan beskadige kameraet og ugyldiggøre garantien.
• Installation: Installationen skal udføres af kvalificeret personale og overholde alle lokale forskrifter. Sørg for, at monteringsfladen kan bære kameraets vægt.
• Vand og fugt: Selvom kameraet er IP66-klassificeret til udendørs brug, skal det undgås at nedsænke det i vand eller udsætte det for højtryksvandstråler.
• Rensning: Brug ikke flydende rengøringsmidler eller aerosolrengøringsmidler. Brug en blød, tør klud til rengøring.
• Driftstemperatur: Brug kameraet inden for det angivne temperaturområde for at forhindre funktionsfejl.
• Demontering: Forsøg ikke at skille kameraet ad eller ændre det. Dette vil ugyldiggøre garantien og kan forårsage skade.

3. Pakkens indhold

Bekræft at alle komponenter er til stede i pakken:

• Hanwha Vision ANO-L7012R 4MP IR Bullet-kamera
• Instruktionsmanual
• Monteringsskruer og ankre (kan variere fra region til region)
• Vandtæt hætte til Ethernet-kabel (hvis relevant)

4. Produktet er slutview

Hanwha Vision ANO-L7012R er et højtydende netværkskamera i bullet-stil designet til robuste overvågningsapplikationer.

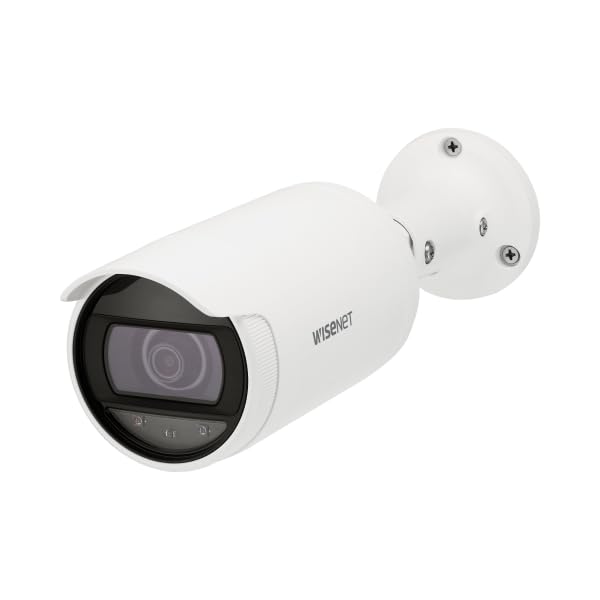

Figur 4.1: Hanwha Vision ANO-L7012R 4MP IR Bullet-kamera. Et hvidt sikkerhedskamera i bullet-stil med en mørk linse og en monteringsbase. Kamerahuset har 'WISENET' trykt på siden.

Nøglefunktioner:

• 4MP opløsning: Optager klar video i 2560x1440.
• Fast objektiv: 3 mm objektiv med et horisontalt felt på 98.3° View (HFoV).
• IR nattesyn: Op til 20 meter (65.6 fod) under dårlige lysforhold.
• Intelligent analyse: Bevægelsesdetektion, retningsbestemt detektion, tampering og defokuseringsdetektion.
• Effektiv kompression: Understøtter H.265/H.264/MJPEG med WiseStream II for optimeret båndbredde og lagring.
• Kantlagring: MicroSD-slot (op til 128 GB) med SD-kryptering.
• Vejrbestandig: IP66-klassificeret hus for udendørs holdbarhed.
• Power over Ethernet (PoE): Forenkler installationen ved at levere strøm og data via et enkelt kabel.

5. Opsætning og installation

5.1 Montering af kameraet

1. Vælg placering: Vælg en passende indendørs eller udendørs placering, typisk et loft eller en væg, og sørg for et klart lysfelt view og adgang til netværkskabler.
2. Forbered overflade: Brug monteringsskabelonen (hvis medfølger) til at markere borehuller. Bor forboringshuller til monteringsskruerne.
3. Sikker base: Fastgør kameraets monteringsbase sikkert til overfladen med de medfølgende skruer og ankre.
4. Juster vinkel: Løsn justeringsskruerne på kamerahuset for at placere kameraet i den ønskede position. viewSpænd skruerne, når de er justeret.

5.2 Ledningsføring og netværksforbindelse

1. Ethernet-forbindelse: Tilslut et standard Ethernet-kabel fra din PoE-aktiverede netværksswitch eller -injektor til kameraets RJ45-port. Hvis du ikke bruger PoE, skal du tilslutte en separat 12V DC-strømadapter (medfølger ikke) til kameraets strømindgang.
2. Vandtæt beskyttelse: Ved udendørs installationer skal det sikres, at Ethernet-kabelforbindelsen er beskyttet med den medfølgende vandtætte hætte eller passende forseglingsmetoder for at opretholde IP66-klassificeringen.
3. Netværkskonfiguration: Når kameraet er tændt, vil det få en IP-adresse via DHCP (hvis tilgængelig). Brug Hanwha Vision Device Manager-softwaren (tilgængelig på producentens hjemmeside). website) for at finde kameraet, ændre dets standard-IP-adresse og konfigurere netværksindstillinger.
4. Indledende login: Få adgang til kameraets web grænseflade ved hjælp af en web browser og dens IP-adresse. Standardloginoplysningerne findes typisk i en separat hurtigstartvejledning eller på selve kameraet. Skift standardadgangskoder med det samme af sikkerhedsmæssige årsager.

6. Betjening af kameraet

6.1 Grundlæggende betjening

• Levende View: Få adgang til kameraets web interface eller et kompatibelt videostyringssystem (VMS) til view live videostreams.
• Indspilning: Konfigurér optagelsesindstillinger via web grænseflade. Mulighederne omfatter kontinuerlig optagelse, planlagt optagelse og hændelsesudløst optagelse (f.eks. bevægelsesdetektion). Optagelser kan gemmes på et microSD-kort (hvis installeret) eller en netværksvideooptager (NVR).
• Nattesyn: Kameraet skifter automatisk til IR-nattesynstilstand under dårlige lysforhold og giver klar sort-hvid video op til 20 meter.

6.2 Avancerede funktioner

• Bevægelsesdetektion: Konfigurer detektionszoner og følsomhed for at udløse alarmer eller optagelser, når der registreres bevægelse.
• Retningsbestemt detektion: Opsæt regler til at detektere objekter, der bevæger sig i bestemte retninger på tværs af en virtuel linje.
• TampDetektion af ering: Modtag advarsler, hvis kameraet view er blokeret, eller hvis kameraet erampered med.
• Defokusdetektion: Advarer, hvis billedet bliver ude af fokus, hvilket indikerer et potentielt problem ellerampering.
• WiseStream II: Aktiver denne funktion for dynamisk at styre kodning, hvilket reducerer båndbredde og lagerkrav uden at gå på kompromis med billedkvaliteten.
• MicroSD-kort: Indsæt et microSD-kort (op til 128 GB) til lokal lagring. Sørg for, at SD-kryptering er aktiveret af hensyn til datasikkerhed.

7. Vedligeholdelse

• Rensning: Rengør kameralinsen og huset med jævne mellemrum med en blød, tør klud for at fjerne støv og snavs. Brug ikke slibende rengøringsmidler eller opløsningsmidler.
• Firmwareopdateringer: Tjek regelmæssigt Hanwha Vision webwebsted for firmwareopdateringer. At holde firmwaren opdateret sikrer optimal ydeevne, sikkerhed og adgang til nye funktioner.
• Kabelinspektion: Undersøg regelmæssigt alle kabler for tegn på slid eller skader, især ved udendørs installationer.
• Sikkerhedskopiering af konfiguration: Sikkerhedskopier dit kameras konfigurationsindstillinger regelmæssigt for nemt at gendanne dem, hvis det er nødvendigt.

8. Fejlfinding

9. Specifikationer

10. Garanti og support

For garantioplysninger henvises til garantikortet, der følger med dit produkt, eller besøg den officielle Hanwha Vision-side. webwebsted.

For teknisk support, softwaredownloads og yderligere ressourcer, besøg venligst Hanwha Vision supportportalen.

• Officiel Webwebsted: www.hanwhavision.com (Eksamplinket, det faktiske link kan variere)
• Støtte: Se produktemballagen eller den officielle webwebstedet for specifikke kontaktoplysninger til support.
