FSP VITA GM 650W ATX 3.1 PC strømforsyning brugermanual

1. Introduktion

Denne manual indeholder vigtige oplysninger om installation, drift og vedligeholdelse af din FSP VITA GM 650W ATX 3.1 PC-strømforsyning. Læs venligst denne manual grundigt inden installation for at sikre korrekt og sikker brug af produktet. FSP VITA GM 650W er designet til at levere stabil og effektiv strøm til dit computersystem i overensstemmelse med ATX 3.1- og PCIe Gen 5.1-specifikationerne.

2. Sikkerhedsoplysninger

Overhold altid følgende sikkerhedsforanstaltninger for at forhindre personskade eller beskadigelse af dit udstyr:

• Åbn ikke strømforsyningsenheden. Høj lydstyrketager til stede indeni, og åbning af casing ugyldiggør garantien og udgør en risiko for elektrisk stød.
• Installer strømforsyningen i et godt ventileret område, væk fra varmekilder, direkte sollys og fugt.
• Sørg for, at strømforsyningen er korrekt installeret og fastgjort i dit pc-kabinet.
• Brug kun de modulære kabler, der følger med strømforsyningen. Brug af inkompatible kabler kan forårsage skader.
• Tilslut strømforsyningen til en jordet stikkontakt.
• Tag netledningen ud af stikkontakten, før du installerer eller fjerner strømforsyningen eller andre komponenter.
• Undgå at placere tunge genstande på strømforsyningen eller dens kabler.
• Hvis strømforsyningen er beskadiget eller fungerer forkert, skal brugen straks ophøre og FSP-support kontaktes.

3. Pakkens indhold

Bekræft at alle varer er til stede i din pakke:

• FSP VITA GM 650W ATX 3.1 PC strømforsyning
• Modulært kabelsæt (bundkort, CPU, PCIe, SATA, periferiudstyr)
• AC strømledning
• Monteringsskruer
• Brugervejledning (dette dokument)

4. Produktet er slutview

FSP VITA GM 650W er en højeffektiv strømforsyning designet til moderne pc-systemer. Den har:

• ATX 3.1-overholdelse: Designet til at opfylde de nyeste Intel Power Design Guide ATX 3.1-specifikationer, hvilket sikrer kompatibilitet med fremtidig hardware.
• PCIe Gen 5.1-understøttelse: Klar til næste generations grafikkort.
• 80 PLUS Guld-certificering: Opnår høj effektivitet, reducerer strømtab, varme og støj.
• Synkron ensretter LLC resonansomformertopologi: Reducerer koblingstab og forbedrer effektiviteten.
• +5V & 3.3V DC til DC kredsløbsdesign: Forbedrer effektiviteten og stabiliserer outputvolumentage.
• 105°C japansk bulkkondensator: Sikrer pålidelighed og forlænget levetid.

Figur 4.1: Forside view af FSP VITA GM 650W strømforsyningen, vistasing dens kompakte design og ventilatorgitter.

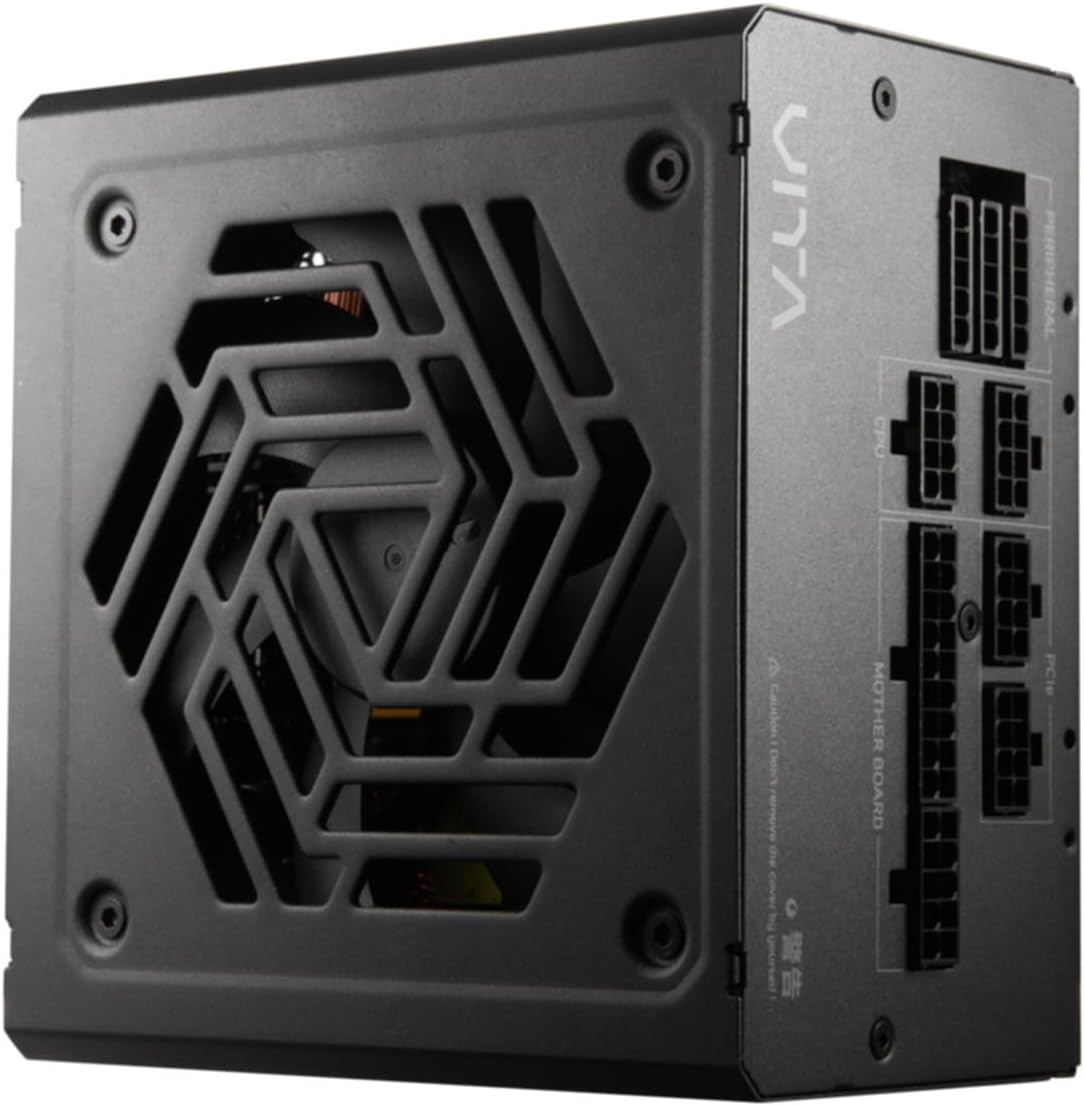

Figur 4.2: Top-down view af FSP VITA GM 650W strømforsyningen, der fremhæver ventilator- og ventilationsdesignet.

Figur 4.3: Side view af FSP VITA GM 650W strømforsyningen, der viser FSP-branding og VITA-modelnavn.

5. Opsætning og installation

Følg disse trin for at installere din FSP VITA GM 650W strømforsyning:

1. Forberedelse:
   • Sluk computeren, og tag netledningen ud af stikkontakten.
   • Åbn din computerkasse.
   • Hvis du udskifter en eksisterende strømforsyning, skal du frakoble alle kabler fra den gamle strømforsyning og fjerne den fra kabinettet.
2. Montering af strømforsyningen:
   • Placer forsigtigt FSP VITA GM 650W i strømforsyningsbåsen på dit pc-kabinet.
   • Juster skruehullerne på strømforsyningen med dem på kabinettet.
   • Fastgør strømforsyningen med de medfølgende monteringsskruer.
3. Tilslutning af modulære kabler:

   FSP VITA GM 650W er en modulær strømforsyning. Tilslut kun de kabler, der kræves til dine systemkomponenter.



   Figur 5.1: Modulært kabeltilslutningspanel. Sørg for, at kablerne sidder korrekt.
   • Bundkort strøm: Tilslut 24-pin ATX-kablet til bundkortet.
   • CPU Power: Tilslut 4+4-bens eller 8-bens EPS/ATX12V-kablet/kablerne til CPU-strømstikket/-stikkene på dit bundkort.
   • PCIe-strøm: Tilslut 6+2-bens PCIe-kablerne til dit/dine grafikkort.
   • SATA-strøm: Tilslut SATA-strømkabler til SSD'er, harddiske og optiske drev.
   • Perifer strømforsyning: Tilslut 4-bens Molex-kabler til andre eksterne enheder efter behov.

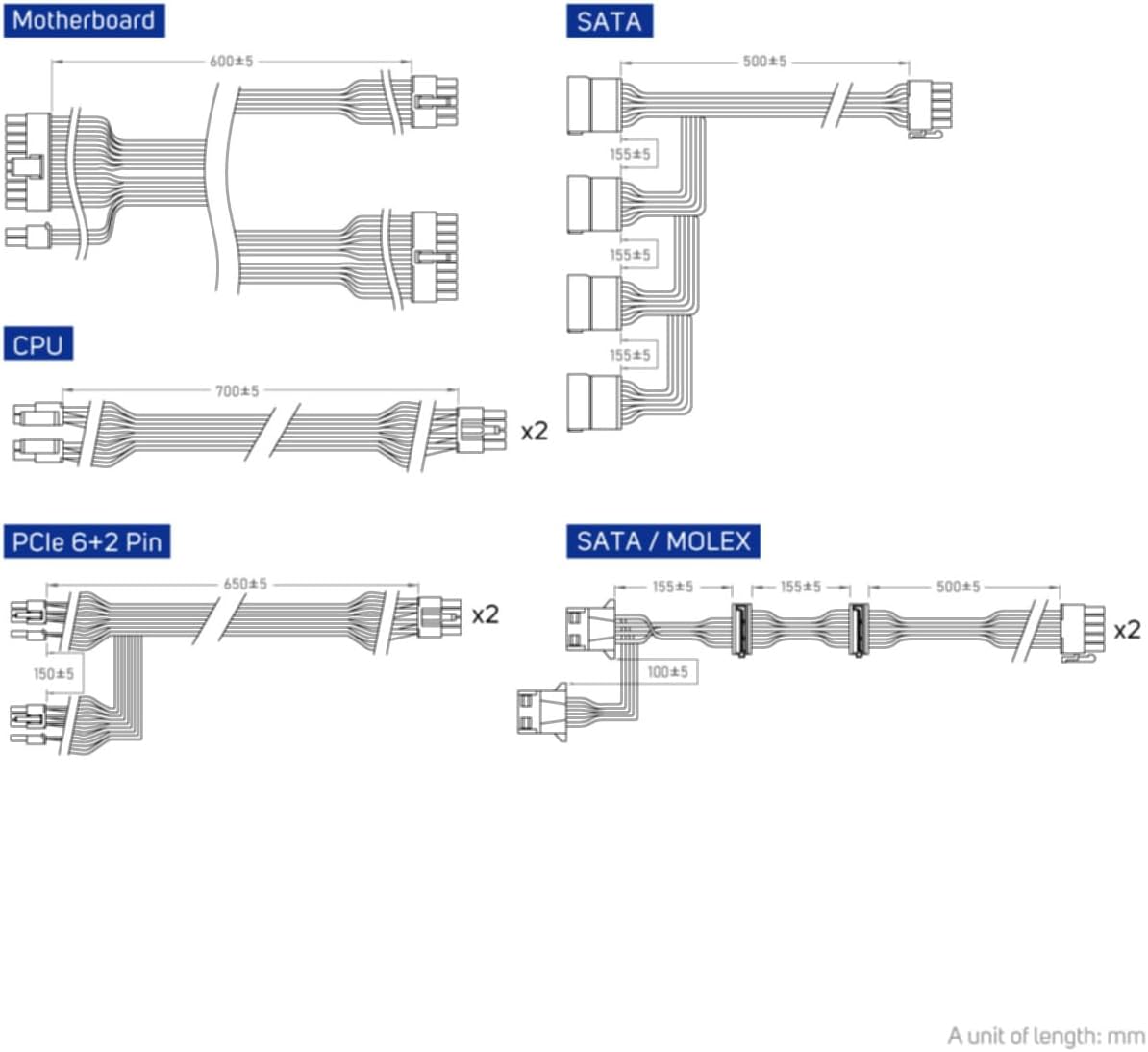

   Figur 5.2: Diagram, der illustrerer de forskellige inkluderede modulære kabler og deres omtrentlige længder (i mm).

4. Afsluttende kontrol:
   • Sørg for, at alle kabler er korrekt tilsluttet og ført for at undgå at blokere luftstrømmen.
   • Luk computerens kabinet.
   • Tilslut netledningen til strømforsyningen og derefter til en jordet stikkontakt.

6. Betjeningsvejledning

Efter installationen kan du tænde dit system:

1. Sørg for, at tænd/sluk-knappen på bagsiden af ​​strømforsyningen er i positionen "ON" (I).
2. Tryk på tænd/sluk-knappen på computerens kabinet.
3. Strømforsyningen vil give stabil strøm til dine komponenter.

Figur 6.1: Bagside view af strømforsyningen, der viser vekselstrømsindgangen og hovedafbryderen.

Bridgetids betydning: FSP VITA GM 650W overholder de anbefalede ATX 3.1 bridge-tidsværdier. Denne funktion sikrer, at strømforsyningen kan opretholde en stabil udgangsvolumen.tage i en kritisk periode efter en strømafbrydelse, hvilket forhindrer systemustabilitet eller skade under pludselige strømudsving eller udsvingtages.

7. Vedligeholdelse

For at sikre optimal ydeevne og levetid for din strømforsyning:

• Støvrensning: Rengør strømforsyningens ventilatorgitter og ventilationsåbninger regelmæssigt for støv med trykluft. Sørg for, at systemet er slukket og frakoblet, før du rengør det.
• Kabelstyring: Sørg for god kabelføring inde i dit pc-kabinet for at sikre korrekt luftgennemstrømning og forhindre overophedning.
• Miljøforhold: Brug strømforsyningen inden for de anbefalede temperatur- og luftfugtighedsområder.

8. Fejlfinding

Hvis du støder på problemer med din FSP VITA GM 650W strømforsyning, kan du se følgende almindelige problemer og løsninger:

Hvis problemet fortsætter efter at have prøvet disse løsninger, bedes du kontakte FSP's kundesupport for yderligere assistance.

9. Specifikationer

10. Garanti og support

For garantioplysninger, teknisk support eller serviceforespørgsler henvises til den officielle FSP webwebstedet eller kontakt deres kundeserviceafdeling. Gem din købsbevis til garantikrav.

FSP-embedsmand Webwebsted: www.fsp-group.com

11. Genbrug og bortskaffelse

Bortskaf venligst dette produkt ansvarligt. Elektronisk affald bør ikke bortskaffes sammen med husholdningsaffaldet. Kontakt dine lokale myndigheder eller genbrugsstationen for at få oplysninger om korrekt bortskaffelse af elektroniske komponenter.
