1. Produktet er slutview

The TOTAL TIDLI20558 is a compact brushless cordless impact drill designed for various drilling and fastening applications. It features a powerful 20V motor, delivering up to 55Nm of torque, making it suitable for both professional and DIY tasks. This drill combines durability with an ergonomic design for comfortable and efficient operation.

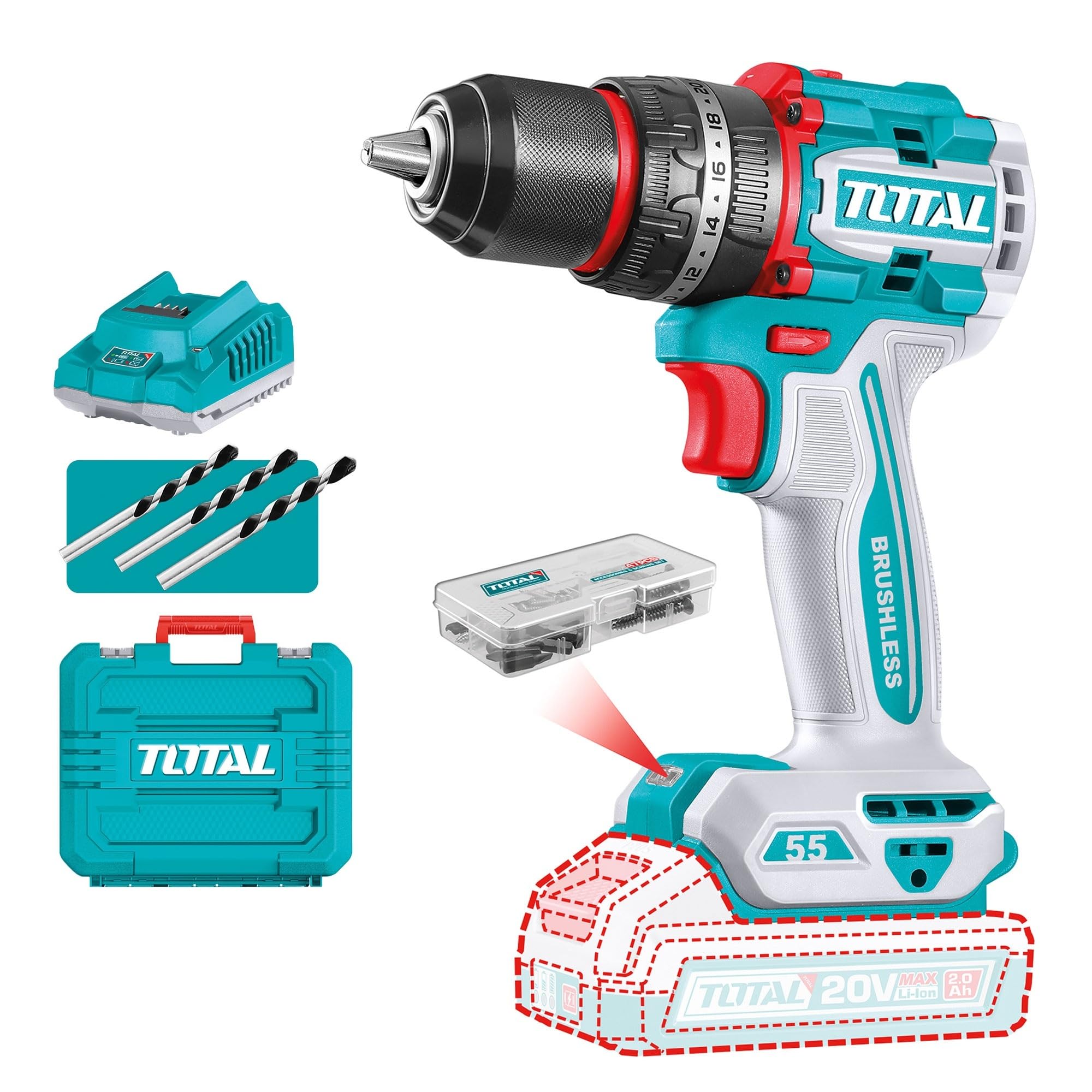

Figure 1: TOTAL TIDLI20558 Compact Brushless Cordless Impact Drill. This image displays the drill unit with a battery attached, showcasing dens kompakte design og hoveddel.

2. Sikkerhedsinstruktioner

Overhold altid grundlæggende sikkerhedsforanstaltninger ved brug af elektrisk værktøj for at reducere risikoen for brand, elektrisk stød og personskade.

• Sikkerhed på arbejdsområdet: Hold dit arbejdsområde rent og godt oplyst. Rodede eller mørke områder indbyder til ulykker. Brug ikke elværktøj i eksplosive atmosfærer, f.eks. i nærheden af ​​brandfarlige væsker, gasser eller støv.
• Elektrisk sikkerhed: Undgå kropskontakt med jordforbundne overflader såsom rør, radiatorer, komfurer og køleskabe. Udsæt ikke elværktøj for regn eller våde forhold.
• Personlig sikkerhed: Brug altid øjenbeskyttelse. Brug høreværn, når du bruger boremaskinen i længere tid. Klæd dig korrekt på; undgå løstsiddende tøj eller smykker. Fastgør langt hår.
• Brug og pleje af værktøj: Tving ikke elværktøjet. Brug det korrekte elværktøj til din opgave. Frakobl batteriet fra elværktøjet, før du foretager justeringer, skifter tilbehør eller opbevarer elværktøjet.
• Batteripakkesikkerhed: Genoplad kun med den oplader, der er angivet af producenten. Brug ikke batteripakker med andre elværktøjer. Brænd ikke batteripakken, selvom den er alvorligt beskadiget.

3. komponenter

Familiarize yourself with the main components of your TOTAL TIDLI20558 impact drill:

1. chuck: Holds drill bits and other accessories.
2. Momentjusteringsring: Allows selection of desired torque setting for screwdriving.
3. Tilstandsvælger: Skifter mellem bore-, slagbore- og skruetrækningstilstande.
4. Hastighedsvælger: Controls the high/low speed range.
5. Udløserkontakt: Aktiverer boremaskinen og styrer variabel hastighed.
6. Frem/tilbage-vælger: Ændrer rotationsretningen på borepatronen.
7. LED arbejdslys: Oplyser arbejdsområdet.
8. Batteri pakke: Giver strøm til boremaskinen.
9. Batteriudløserknap: Bruges til at afmontere batteripakken.
10. Håndtag: Ergonomic grip for user comfort.

4. Opsætning

4.1. Batteriinstallation og opladning

• Opladning: Connect the charger to a power outlet. Slide the battery pack onto the charger until it clicks into place. The indicator light on the charger will show the charging status. Ensure the battery is fully charged before first use.
• Installation: Align the battery pack with the base of the drill handle. Slide the battery pack into the drill until it clicks securely into place. Ensure it is firmly seated before operation.
• Fjernelse: Press the battery release button located on the battery pack and slide the battery out of the drill handle.

4.2. Montering og afmontering af bor/tilbehør

• Installation: Rotate the chuck counter-clockwise to open the jaws. Insert the drill bit or accessory fully into the chuck. Rotate the chuck clockwise to tighten the jaws securely around the bit. Ensure the bit is centered and firmly held.
• Fjernelse: Rotate the chuck counter-clockwise to loosen the jaws and remove the drill bit or accessory.

5. Betjeningsvejledning

5.1. Tænd/sluk og hastighedskontrol

• For at tænde: Press the trigger switch. The drill speed is variable depending on how far the trigger is pressed.
• For at slukke: Slip udløserkontakten.
• Hastighedsvælger: Use the speed selector switch (typically on top of the drill) to choose between low speed (for high torque applications like screwdriving) and high speed (for drilling).

5.2. Fremad/bagud rotation

The forward/reverse selector switch is located above the trigger. Push it to the left for forward rotation (drilling/tightening) and to the right for reverse rotation (removing screws/backing out bits). Ensure the drill is completely stopped before changing direction.

5.3. Mode Selection (Drilling, Impact, Screwdriving)

Rotate the mode selector ring to choose the appropriate setting:

• Boretilstand: Til boring i træ, metal og plast.
• Slagboretilstand: For drilling into masonry and concrete (if applicable to this model's capabilities).
• Skruetrækningstilstand: Use with the torque adjustment ring to prevent over-tightening screws.

5.4. Momentjustering

In screwdriving mode, rotate the torque adjustment ring to select the desired torque level. Lower numbers indicate lower torque for smaller screws or softer materials, while higher numbers provide more torque for larger screws or harder materials. The drill will stop driving when the selected torque is reached.

6. Vedligeholdelse

6.1. Rensning

• Regularly clean the ventilation openings of the drill to prevent overheating.
• Brug en blød, damp klud til at tørre værktøjets yderside af. Brug ikke skrappe kemikalier eller slibende rengøringsmidler.
• Keep the chuck jaws free from dust and debris to ensure proper bit gripping.

6.2. Opbevaring

• Store the drill and battery packs in a cool, dry place, away from direct sunlight and moisture.
• Ensure the battery pack is partially charged (around 50%) before long-term storage to prolong its lifespan.
• Opbevares utilgængeligt for børn.

6.3. Batteripleje

• Do not expose battery packs to extreme temperatures or direct heat.
• Undgå at aflade batteriet helt ofte, da dette kan reducere dets samlede levetid.
• If the battery pack is not used for an extended period, recharge it every 3-6 months.

7. Fejlfinding

8. Specifikationer

9. Garanti og support

For warranty information, technical support, or service inquiries, please refer to the warranty card included with your product or contact TOTAL customer service. Keep your purchase receipt as proof of purchase for warranty claims.

Bemærk: Specifikke garantivilkår kan variere fra region til region.
