1. Introduktion
Tak, fordi du har valgt PUTORSEN Ultrawide Monitor vægbeslag. Denne kraftige skærmarm er designet til sikkert at understøtte ultrabrede skærme på op til 57 tommer og en vægt på op til 20 kg. Med en gasfjedermekanisme tilbyder den fuld bevægelsesjusterbarhed for optimal viewvinkler og ergonomisk positionering. Denne manual indeholder vigtige oplysninger om sikker installation, betjening og vedligeholdelse af dit skærmbeslag.
2. Sikkerhedsoplysninger
Læs venligst alle instruktioner omhyggeligt inden installation og brug. Forkert installation eller brug kan resultere i materielle skader eller personskader.
- Vægt kapacitet: Overskrid ikke den maksimale vægtkapacitet på 20 kg. Denne montering er egnet til skærme mellem 17 og 57 tommer.

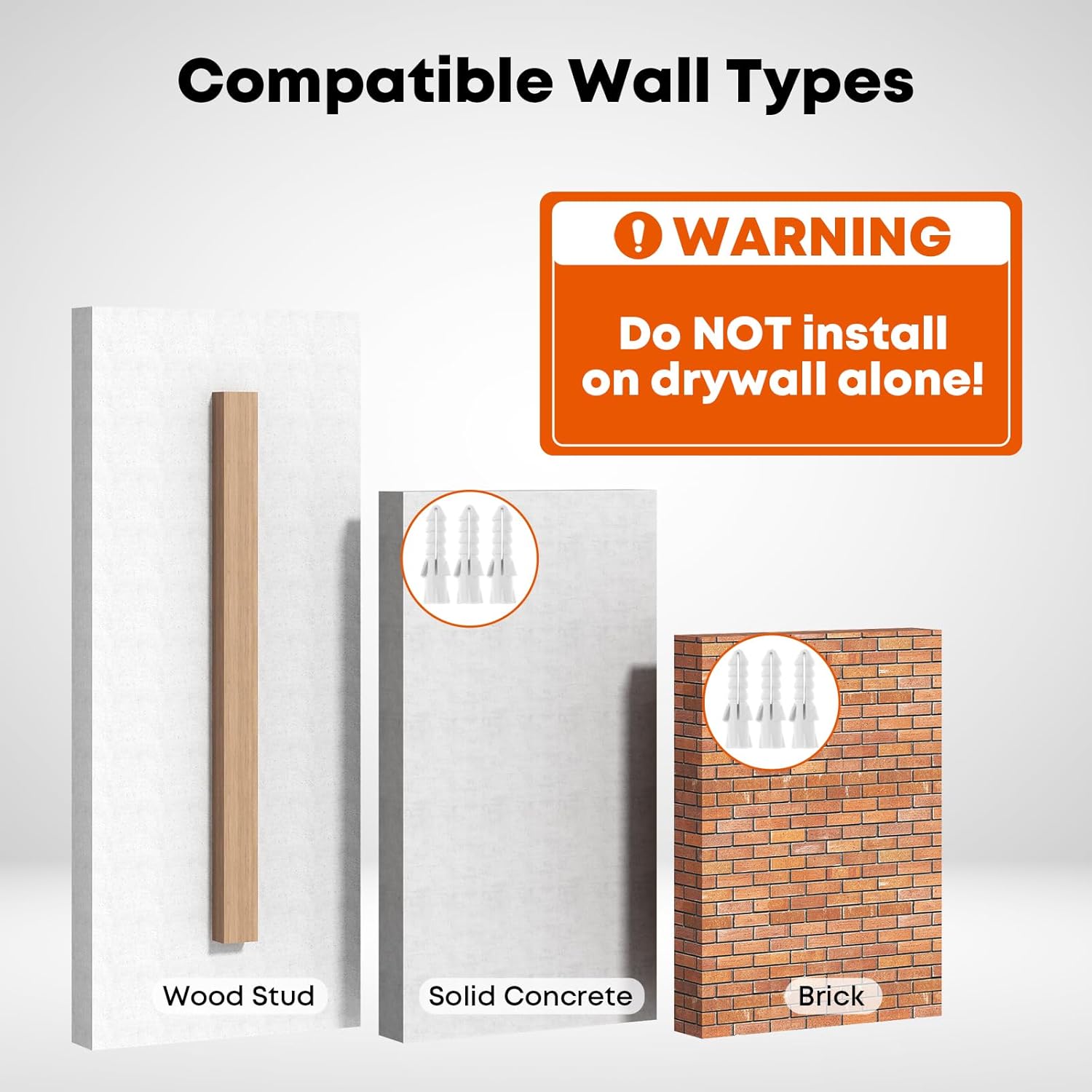

- Vægtype: Dette beslag er designet til montering på massive træstolper, betonvægge eller murstensvægge. MÅ IKKE installeres i gipsvæg alene. Sørg for, at vægkonstruktionen sikkert kan bære den samlede vægt af beslaget og din skærm.
- VESA-kompatibilitet: Sørg for, at din skærm har et kompatibelt VESA-mønster (75x75 mm, 100x100 mm, 100x200 mm, 200x100 mm, 200x200 mm). Skærme, der ikke er VESA-skærme, eller som ikke har standardmønstre, kræver en ekstra adapter (medfølger ikke).
- Gasfjeder: Gasfjederen er under spænding. Vær forsigtig under montering og justering for at undgå skader.
- Værktøjer: Brug passende værktøj til installationen. Hvis du er i tvivl, skal du kontakte en kvalificeret fagmand.
3. Pakkens indhold
Kontroller, at alle komponenter er til stede, før installationen påbegyndes:
- Arm til vægmontering af skærm
- Vægplade
- VESA-plade (formonteret eller separat)
- Monteringssæt (skruer, ankre, skiver)
- Unbrakonøgler til justeringer
- Instruktionsmanual
4. Specifikationer
| Mærke | RUTERE |
| Model | 57 |
| Monteringstype | Vægmontering |
| Materiale | Legeret stål |
| Farve | Hvid |
| Kompatibilitet mellem skærmstørrelser | 17" - 57" |
| Vægt kapacitet | Op til 44 lbs (20 kg) |
| VESA-kompatibilitet | 75x75mm, 100x100mm, 100x200mm, 200x100mm, 200x200mm |
| Højdejusteringsområde | 10.6 tommer |
| Udvidelsesrækkevidde | 4 tommer (tilbagetrukket) til 19.1 tommer (udstrakt) |
| Tilt vinkel | +60° til -20° |
| Drejevinkel | +90° til -90° |
| Rotation | +90° til -90° (Portræt/Landskab) |
5. Opsætning og installation
Følg disse trin for sikker installation af dit PUTORSEN-skærmvægbeslag.
5.1. Forbered din arbejdsplads
- Ryd det område, hvor du planlægger at installere beslaget.
- Saml de nødvendige værktøjer: boremaskine, stolpesøger (til træstolper), vaterpas, blyant, målebånd.
5.2. Montering af vægplade
- Bestem den ønskede højde for din skærm. Marker placeringen for vægpladen.
- Brug en stolpesøger til at finde midten af stolpen ved træstolper. Sørg for, at væggen er solid, hvis du bruger beton/mursten.
- Hold vægpladen mod væggen på den markerede position, og brug et vaterpas til at sikre, at den er lige. Marker borehullerne.
- Bor forboringshuller i henhold til den størrelse, der er angivet i monteringssættet.
- Fastgør vægpladen til væggen med de medfølgende skruer og ankre (hvis relevant for beton/mursten). Sørg for, at den er ordentligt fastgjort.
5.3. Armsamling
Saml skærmarmens komponenter som vist på diagrammet. Gasfjederarmen fastgøres til vægpladen, og VESA-pladen fastgøres til enden af armen.
5.4. Tilslutning af skærm
- Fastgør VESA-pladen på bagsiden af din skærm med de passende skruer fra hardwaresættet. Sørg for, at skruerne er spændt ordentligt, men spænd dem ikke for hårdt.
- Løft forsigtigt din skærm, og skub VESA-pladen (med skærmen monteret) over på armens monteringshoved. Sørg for, at den klikker på plads, eller at den er fastgjort med en låsemekanisme.
- For skærme med ikke-standard VESA-mønstre eller forsænkede VESA-beslag kan en ekstra adapter (medfølger ikke) være nødvendig. Se skærmens manual for VESA-kompatibilitet.
6. Betjening og justeringer
PUTORSEN monitorarmen tilbyder en bred bevægelsesfrihed for ergonomisk positionering.
6.1. Højdejustering
Gasfjederen muliggør jævn lodret bevægelse. Skub eller træk forsigtigt skærmen op eller ned for at opnå den ønskede højde. Armen giver 10.6 cm højdejustering.
6.2. Hældningsjustering
Vip skærmen op eller ned for at reducere genskin og optimere viewvinkler. Hældningsområdet er +60° til -20°.
6.3. Drejejustering
Drej skærmen til venstre eller højre op til 90° i begge retninger for at dele din skærm eller justere din viewing stilling.
6.4. Rotation
Drej skærmen 90° for at skifte mellem liggende og stående retning.
6.5. Udvidelse og tilbagetrækning
Forlæng skærmarmen op til 19.1 cm fra væggen for maksimal fleksibilitet, eller træk den tilbage til 4 cm for at spare plads.
6.6. Kabelforvaltning
Brug de integrerede kabelkanaler langs armen til at føre og skjule skærmkabler for at skabe et ryddeligt arbejdsområde.
7. Vedligeholdelse
Regelmæssig vedligeholdelse sikrer din skærmbeslags levetid og optimale ydeevne.
- Rensning: Tør monteringsfladerne af med en blød kludamp klud. Undgå slibende rengøringsmidler eller opløsningsmidler.
- Tjek forbindelser: Kontrollér regelmæssigt alle skruer og forbindelser for at sikre, at de forbliver stramme og sikre.
- Justering af gasfjeder: Hvis monitorarmen ikke holder sin position eller bevæger sig for let/stift, skal du justere gasfjederens spænding som beskrevet i afsnittet Fejlfinding.
8. Fejlfinding
Se disse almindelige problemer og løsninger.
8.1. Skærmarmen hænger eller falder
Dette indikerer, at gasfjederens spænding er for lav til skærmens vægt.
- Løsning: Brug den medfølgende unbrakonøgle til at dreje spændingsjusteringsskruen med uretForetag små justeringer, og test armens bevægelse, indtil den holder skærmen sikkert i enhver højde.
8.2. Skærmarmen er vanskelig at bevæge opad
Dette indikerer, at gasfjederens spænding er for høj i forhold til skærmens vægt.
- Løsning: Brug den medfølgende unbrakonøgle til at dreje spændingsjusteringsskruen mod uretForetag små justeringer og test armens bevægelse, indtil den bevæger sig jævnt.
8.3. Skærmen vipper utilsigtet nedad eller opad
Vippemekanismen skal muligvis justeres.
- Løsning: Find hældningsjusteringsskruen på VESA-hovedet. Spænd denne skrue for at øge friktionen og forhindre uønsket hældning.
8.4. Skærmen passer ikke til VESA-pladen
Din skærm har muligvis et ikke-standard VESA-mønster eller kræver en adapter.
- Løsning: Bekræft din skærms VESA-mønster i forhold til monteringens kompatibilitet (75x75 mm, 100x100 mm, 100x200 mm, 200x100 mm, 200x200 mm). Hvis din skærm har et andet mønster eller et forsænket VESA-område, kan en ekstra VESA-adapter (medfølger ikke) være nødvendig.
9. Garanti og support
PUTORSEN Ultrawide-skærmvægbeslaget er dækket af en producentgaranti. For specifikke garantioplysninger henvises til produktemballagen eller kontakt PUTORSENs kundesupport.
Ved teknisk assistance, installationsspørgsmål eller andre bekymringer vedrørende dit produkt, bedes du kontakte vores venlige tekniske supportteam. Kontaktoplysninger kan typisk findes på produktemballagen eller den officielle PUTORSEN-brochure. webwebsted.
