Indledning
Denne manual indeholder detaljerede instruktioner til installation, betjening og vedligeholdelse af dit BAFANG BBSHD Mid Drive E-Bike Conversion Kit. Læs venligst denne manual grundigt inden installation og brug for at sikre korrekt funktion og sikkerhed.

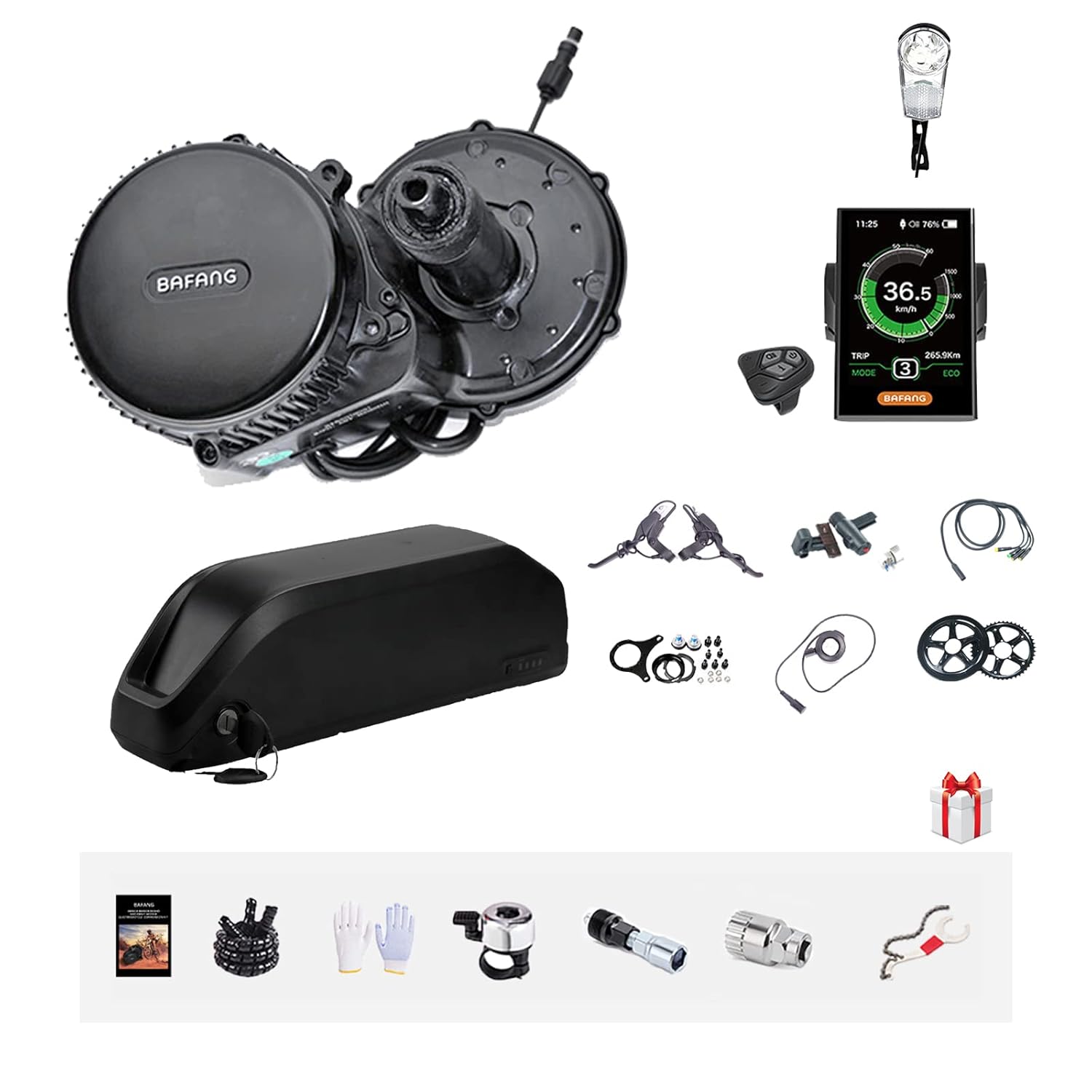

Billede: Overview af BAFANG BBSHD Mid Drive Kit-komponenterne, der viser motoren, det valgfrie batteri og det valgfrie LCD-display med kontrolpad.
Sikkerhedsoplysninger
- Brug altid hjelm og passende sikkerhedsudstyr, når du kører på en elcykel.
- Sørg for, at alle forbindelser er sikre og vandtætte, inden du kører.
- Undlad at ændre motoren eller batterisystemet. Uautoriserede ændringer kan føre til funktionsfejl og ugyldiggøre garantien.
- Hold batteriet væk fra varmekilder og direkte sollys.
- Oplad batteriet i et godt ventileret område, væk fra brandfarlige materialer.
- Undersøg regelmæssigt din elcykel for tegn på slid eller skader, især på elektriske komponenter og forbindelser.
Pakkeliste
Bekræft, at alle komponenterne nedenfor er inkluderet i din pakke. De specifikke elementer kan variere afhængigt af din valgte kitkonfiguration (f.eks. motorvagttage, batteriindstilling, displaytype).
Billede: Detaljeret pakkeliste, der viser hver komponent med tilhørende nummer, billede, antal og navn.
| Ingen. | Punkt | Mængde |
|---|---|---|
| 1 | BAFANG mellemdrevsmotor | 1 stk |
| 2 | Hastighedssensor | 1 sæt |
| 3 | Kædehjul (42T, 44T, 46T, valgfrit) | 1 stk |
| 4 | Skærm (C965, C18, 750C, 850C, valgfri) | 1 stk |
| 5 | Bremsegreb eller bremsesensor | 1 par |
| 6 | Tommelfingergas | 1 stk |
| 7 | Møtriktilbehør | 1 sæt |
| 8 | 1T4-kabel | 1 stk |
| 9 | Knap arme | 1 par |
| 10 | Batteri (valgfrit) | 1 stk |
| Gave | Manuel, spiralrør, metalpakning, monteringsværktøj, 73 mm skrue, kabelbindere, krankværktøj til afmontering, handsker, krankboksværktøj til afmontering, forlygte, cykelklokke | Forskellige |
Kompatibilitet og tilpasning
Før installation er det afgørende at kontrollere, at BAFANG BBSHD midtermotoren er kompatibel med din cykels krankboks. Motoren er designet til specifikke krankboksbredder.
Billede: Diagram, der illustrerer forskellige krankboksstørrelser (68 mm, 100 mm, 120 mm) og deres kompatibilitet med BAFANG midterdrevsmotoren.
- Motoren understøtter primært 3 standard krankboksstørrelser: 68-73 mm, 100 mm og 120 mm.
- For 250W/350W/500W/750W motorer bør krankboksens længde være 68-73 mm.
- For 1000W motorer inkluderer mulighederne 68 mm, 100 mm eller 120 mm krankbeslag.
- Hvis din cykels krankboks ikke har en standardstørrelse, kan du have brug for ekstra skiver. F.eks.ampEn 90 mm cykel kan kræve en 100 mm motor med en 10 mm skive.
- Krankbeslagets indvendige diameter bør ikke være mindre end 33.5 mm.
- Vigtig: Det anbefales ikke at installere denne motor på cykler med kulfiberstel på grund af potentiel skade på stellet.
Billede: Diagram, der viser cykelstellets krankboksdimensioner (68 mm/73 mm) og en visuel kontrol af kædestagsafstand i forhold til klinge.
Sørg desuden for, at klingen går fri af kædestag efter montering. Undersøg visuelt området omkring krankboksen og kædestag for at bekræfte tilstrækkelig frigang.
Opsætning og installation
Dette afsnit beskriver de generelle trin til installation af BAFANG BBSHD midtermotorsættet. Professionel installation anbefales, hvis du ikke er bekendt med cykelmekanik eller elektriske systemer.
1. Forbered din cykel
- Fjern det eksisterende kranksæt, krankboks og forskifter (hvis relevant).
- Rengør krankbokshuset grundigt.
2. Installer motoren
- Skub BAFANG-midtdrevsmotoren ind i krankbokshuset fra drivsiden.
- Fastgør motoren med de medfølgende låseplader og møtrikker på den modsatte side. Spænd forsvarligt.
3. Monter klinge og kranksæt
- Fastgør klingen til motorens drivaksel.
- Monter venstre og højre krumtaparm.
4. Monter tilbehør
- Monter displayet på styret.
- Installer tommelfingergashåndtaget på styret.
- Fastgør bremsegrebene eller bremsesensorerne til dit eksisterende bremsesystem.
- Installer hastighedssensoren på den bageste kædestag, og sørg for, at magneten passerer inden for 5 mm fra sensoren.
5. Elektriske forbindelser
Se nedenstående forbindelsesdiagram for korrekt ledningsføring. Sørg for, at alle stik er korrekt monteret og fastgjort.
Billede: Elektrisk forbindelsesdiagram, der viser, hvordan motoren tilsluttes forlygten, gearsensoren (valgfri), hastighedssensoren, batteriet, bremsesensorer/-greb, displayet og gashåndtaget.
- Tilslut 1T4-kablet til motoren.
- Tilslut displayet, gashåndtaget, bremsegrebene/sensorerne og hastighedssensoren til 1T4-kablet.
- Tilslut batteriet til motorens hovedstrømkabel.
- Valgfrit: Tilslut forlygten og gearskiftesensoren (købes separat), hvis det er relevant.
- Før alle kabler pænt, og fastgør dem med kabelbindere for at forhindre, at de sætter sig fast eller bliver beskadiget.
Batterioplysninger
Det valgfrie batteri forsyner din BAFANG midtermotor med strøm. Korrekt håndtering og opladning er afgørende for batteriets levetid og sikkerhed.
Billede: Detaljeret view af BAFANG elcykelbatteriet, der viser batterikassetilslutningen, opladningsporten, tænd/sluk-knappen, nøglekontaktens sikkerhedslås og strømindikatorlamperne.
Beskyttelse af batteristyringssystem (BMS)
Hvert batteri er udstyret med et BMS-beskyttelsesprintkort. Dette system sikrer en afbalanceret opladning og beskytter mod:
- Overophedning
- Lav voltage
- Overpris
- Overudledning
- Overbelaste
- Kortslutning
BMS'en afbryder automatisk strømmen for at beskytte batteriet og forlænge dets levetid.
Opladningsinstruktioner
- Tilslut opladeren til batteriets opladningsport.
- Sæt opladeren i en almindelig stikkontakt.
- Indikatorlamperne på batteriet viser opladningsstatus. Når én rød og tre grønne lamper lyser, er opladningen færdig.
- Brug altid den oplader, der følger med dit batteri.
Batterispecifikationer (eks.amplæs)
- 48V 13AH: 368*90*113mm
- 48V 17.5AH: 368*90*123mm
- 48V 20AH: 368*90*123mm
- 52V 20AH: 368*90*123mm
Display (valgfrit)
Sættet kan indeholde et valgfrit LCD-display til at vise køredata og styre motorindstillinger. Der findes forskellige modeller, hver med lidt forskellige funktioner.
Billede: Sammenligning af forskellige BAFANG LCD-displaymodeller (750C, C18, C965, 860C) med deres respektive specifikationer som f.eks. volum.tage, PAS-niveauer, USB, lysstyrke, forlygteindikator og hastighedsgrænse.
Almindelige displayfunktioner
- Hastighedsindikation: Nuværende, gennemsnitlig og maksimal hastighed.
- Batteriniveau: Batteriopladningsstatus i realtid.
- PAS-niveau: Valg af pedalassistentsystemniveau (0-3 eller 0-9).
- Rejseafstand/kilometertæller: Spor køreafstand.
- Baggrundsbelysning: Justerbar lysstyrke for synlighed.
- Fejlkoder: Vis systemfejl.
- USB-port: Nogle modeller har en USB-port til opladning af mobile enheder.
- Bluetooth funktion: Nogle modeller tilbyder Bluetooth-forbindelse.
Se den specifikke skærmmodels individuelle manual for detaljerede oplysninger om betjening og justering af indstillinger.
Betjeningsvejledning
1. Tænd/sluk
- Sørg for, at batteriet er korrekt monteret og tændt (hvis det har en separat strømafbryder).
- Tryk og hold tænd/sluk-knappen på displayenheden nede for at tænde systemet.
- For at slukke skal du trykke på og holde tænd/sluk-knappen nede igen.
2. Pedalassistentsystem (PAS)
- Brug knapperne '+' og '-' på displayets kontrolpanel til at justere PAS-niveauet.
- Niveau 0 giver typisk ingen motorisk assistance. Højere niveauer giver mere assistance.
- Motoren vil yde assistance, når du træder i pedalerne, baseret på det valgte PAS-niveau.
3. Gashåndtagsbetjening
- Tommelfingergashåndtaget giver kraft efter behov uden at pedalerne skal trædes i pedalerne.
- Tryk forsigtigt på gashåndtaget for at aktivere motoren. Slip for at deaktivere.
- Brug gashåndtaget ansvarligt, og vær opmærksom på dine omgivelser.
4. Bremsning
- Bremsegrebene/sensorerne er designet til at afbryde motorens kraft, når de er aktiveret, hvilket sikrer sikker standsning.
- Brug altid dine bremser, som du ville gøre på en almindelig cykel.
Opretholdelse
- Regelmæssig rengøring: Hold motor, batteri og elektriske forbindelser rene og fri for snavs og affald. Brug annoncenamp klud; undgå højtryksspuling direkte på elektriske komponenter.
- Batteripleje:
- Oplad batteriet regelmæssigt, selvom det ikke er i brug, for at bevare dets sundhed. Undgå at aflade batteriet helt.
- Opbevar batteriet et køligt og tørt sted, ideelt set mellem 10 °C og 20 °C (50 °F og 68 °F).
- Udsæt ikke batteriet for ekstreme temperaturer.
- Kabelinspektion: Kontrollér regelmæssigt alle kabler og stik for slid, flosning eller beskadigelse. Sørg for, at de er korrekt tilsluttet.
- Fastgørelseskontrol: Sørg for, at alle bolte og møtrikker, især dem, der fastgør motoren til krankbeslaget, er spændt i henhold til producentens specifikationer.
- Hastighedssensor: Kontroller, at hastighedssensoren og magneten er korrekt justeret og inden for den angivne afstand.
- Generel cykelvedligeholdelse: Fortsæt med regelmæssig cykelvedligeholdelse, herunder kædesmøring, dæktrykskontrol og bremsejusteringer.
Fejlfinding
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Motoren hjælper ikke | Batteri slukket eller lav opladning; løs elektrisk forbindelse; PAS niveau 0; bremsegreb aktiveret. | Sørg for, at batteriet er tændt og opladet. Kontroller alle forbindelser. Øg PAS-niveauet. Slip bremsegrebene. |
| Display tænder ikke | Batteriet er slukket eller dødt; løst displaykabel; defekt display. | Kontroller batteristrømmen. Tilslut skærmkablet igen. Kontakt support, hvis problemet fortsætter. |
| Unøjagtig hastighedsaflæsning | Hastighedssensor eller magnet forkert justeret; sensor beskadiget. | Juster hastighedssensor og magnetposition (inden for 5 mm). Kontroller for skader. |
| Motor laver usædvanlig støj | Løse motormonteringsbolte; internt problem med motoren. | Kontrollér og spænd motorens monteringsbolte. Hvis støjen fortsætter, skal du stoppe brugen og kontakte support. |
| Batteriet oplades ikke | Oplader ikke tilsluttet; defekt oplader; batteriproblem. | Sørg for, at opladeren er korrekt tilsluttet stikkontakten og batteriet. Kontroller opladerens indikatorlamper. Kontakt support, hvis problemet fortsætter. |
Hvis du støder på problemer, der ikke er nævnt her, eller hvis de foreslåede løsninger ikke løser problemet, bedes du kontakte BAFANGs tekniske support.
Specifikationer
- Mærke: Bafang
- Motortype: Midterdrev
- Voltage: 48V / 52V (jævnstrøm)
- Strømindstillinger: 500W, 750W, 1000W
- Kompatibilitet mellem krankbokse: 68-73 mm, 100 mm, 120 mm (afhængigt af motorens ydelse)tage)
- Fabrikant: Zhejiang Tianhong Lithium-ion Battery Co., Ltd. (til batteri)
- UPC: 783779681945
Garanti og support
BAFANG yder teknisk support til sine produkter. Hvis du oplever problemer med din motor eller dit batteri, bedes du kontakte sælgeren eller BAFANG direkte.
- Teknisk support: BAFANG har tekniske reparationscentre til rådighed for at yde assistance.
- Meddelelse: Ved eventuelle problemer eller forespørgsler, bedes du kontakte sælgeren via din Amazon-postkasse eller direkte.
- Beskyttelsesplaner: Der kan være valgfrie beskyttelsesplaner tilgængelige til køb (f.eks. 4-årig beskyttelsesplan, komplet beskyttelse). Se dine købsoplysninger for yderligere oplysninger.
