Setpower PT30 12 Volt Bilkøleskab Brugermanual

1. Introduktion

Tak, fordi du valgte Setpower PT30 12 Volt bilkøleskabet. Dette bærbare dobbeltzonede fryser/køleskab er designet til at holde dine madvarer og drikkevarer kølige eller frosne under rejsen.ampeller ethvert udendørs eventyr. Den har avanceret køleteknologi, temperaturstyring med to zoner og praktisk app-tilslutning. Læs venligst denne manual grundigt inden brug for at sikre korrekt drift og vedligeholdelse.

Setpower PT30 12 Volt bilkøleskab med dæksel og smartphone, der viser app-styring

Billede 1.1: Setpower PT30 bilkøleskab med beskyttelsesdæksel og mobilapp-grænseflade.

2. Sikkerhedsinstruktioner

For at forhindre skader på dig selv og andre, eller beskadigelse af dit apparat, bedes du overholde følgende sikkerhedsforanstaltninger:

Sørg for, at strømforsyningen voltage stemmer overens med køleskabets specifikationer.
Brug ikke køleskabet, hvis netledningen er beskadiget, eller hvis apparatet viser tegn på funktionsfejl.
Hold ventilationsåbningerne fri for forhindringer.
Brug ikke elektriske apparater inde i madopbevaringsrummene, medmindre de er af den type, der anbefales af producenten.
Undgå at placere køleskabet i direkte sollys eller i nærheden af varmekilder.
Afbryd altid strømforsyningen før rengøring eller vedligeholdelse.
Dette apparat er ikke beregnet til brug af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og viden, medmindre de har fået opsyn eller instruktion i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.

3. Pakkens indhold

Bekræft at alle varer er til stede i pakken:

1 x Setpower PT30 bilkøleskab
1 x PT30 beskyttelsesdæksel
1 x 12V/24V DC strømkabel
1 x AC-adapter (100-240V)
1 x Brugermanual (dette dokument)
4 x fastgørelsesreb (til transport)

4. Produktet er slutview

Setpower PT30 har et robust design med brugervenlige komponenter. Gør dig bekendt med hoveddelene:

Detaljeret view af Setpower PT30-funktioner, herunder gennemsigtigt kontrolpanel, strømkabelindgange, netventiler, bærbart håndtag, reserveret lomme til batteri og fire spænder.

Billede 4.1: Humaniserede designfunktioner på Setpower PT30, der fremhæver kontrolpanelet, strømindtag, ventilationsåbninger, håndtag og batterilomme.

Nøglekomponenter omfatter:

Kontrolpanel: Placeret på toppen, med et gennemsigtigt låg for nem adgang og synlighed.
Dobbelte rum: To uafhængigt styrede zoner til køling eller frysning.
Strømindgange: Til DC (12V/24V) og AC (100-240V) strømtilslutninger.
Ventilationsåbninger i net: For korrekt luftgennemstrømning og varmeafledning.
Bærbare håndtag: Integreret for nem transport.
Reserveret batterilomme: Til valgfrit eksternt batteri (medfølger ikke).
Beskyttelsesdæksel: Lavet af 420D sølvgråt stof med 6 mm perlemorbomuld og galvaniseret aluminium for isolering og beskyttelse.

Diagram, der viser de tre beskyttelseslag til køleskabsdækslet: 420D sølvgråt stof, 6 mm perlemorbomuld og galvaniseret aluminium.

Billede 4.2: Konstruktion af beskyttelsesdækslet, der illustrerer dets tre lag for holdbarhed og isolering.

5. Opsætning

5.1 Udpakning og placering

Tag forsigtigt køleskabet ud af emballagen.
Placer køleskabet på en plan, stabil overflade. Sørg for tilstrækkelig ventilation omkring enheden, især i nærheden af netventilerne.
PT30 er designet til forskellige køretøjstyper og kan placeres på forsædet, bagagerummet eller førerhuset i lastbilen.

Tre billeder, der viser Setpower PT30-køleskabet placeret forskellige steder i køretøjet: forsæde, bagagerum og førerhus.

Billede 5.1: Eks.ampmindre kompakt placering i forskellige køretøjer.

5.2 Strømtilslutning

PT30 kan drives af både DC- og AC-kilder:

Jævnstrøm (12V/24V): Tilslut det medfølgende DC-strømkabel til køleskabets DC-indgang og derefter til bilens cigarettænderstik eller en 12V/24V strømkilde.
Vekselstrøm (100-240V): Tilslut AC-adapteren til køleskabets AC-indgang, og sæt derefter adapteren i en almindelig stikkontakt.

Tre billeder, der viser forskellige brugsscenarier for Setpower PT30: tilsluttet en cigarettænder i bilen, tilsluttet en stikkontakt og drevet af et strømværk med et solpanel.

Billede 5.2: Forskellige strømtilslutningsmetoder til PT30.

6. Betjeningsvejledning

6.1 Tænd/sluk

Tryk på tænd/sluk-knappen på kontrolpanelet for at tænde eller slukke køleskabet.

6.2 Temperaturjustering (dobbeltzone)

PT30 har to-zone temperaturstyring, så du kan indstille forskellige temperaturer for hvert rum. Temperaturområdet går fra 20 °C ned til -20 °C.

Nærbillede af Setpower PT30-kontrolpanelet, der viser to digitale temperaturdisplays og justeringsknapper til styring af to zoner.

Billede 6.1: Kontrolpanel til justering af temperatur i to zoner.

Brug knapperne '+' og '-', der svarer til hver zone på LCD-panelet, til at justere den ønskede temperatur.
Hver zone kan fungere uafhængigt af hinanden som enten køleskab eller fryser.

Diagram, der illustrerer fire forskellige dobbeltzonekonfigurationer: Fryser og køleskab, køleskab og fryser, fryser og fryser og køleskab og køleskab.

Billede 6.2: Dobbeltzone-kontroltilstande.

6.3 Køletilstande (ECO/MAX)

Vælg mellem ECO (Økonomi) og MAX (Maksimum) køletilstande baseret på dine behov:

ØKO -tilstand: Driftseffekt på 28 W for energieffektivitet, egnet til at opretholde temperaturer.
MAX-tilstand: Driftseffekt på 38 W for hurtig afkøling, ideel til hurtigt at nå de ønskede temperaturer.

PT30 kan køle fra 21 °C til 0 °C på cirka 15 minutter og nå -20 °C på cirka 45 minutter.

Graf, der viser den hurtige køleevne for Setpower PT30, der når 32°F på 15 minutter og -4°F på 60 minutter fra en starttemperatur på 77°F.

Billede 6.3: Diagram over hurtig køleeffekt.

Diagram, der viser ECO-tilstand med et strømforbrug på mindre end 28 W og MAX-tilstand med et strømforbrug på mindre end 38 W, hvilket angiver, at det gennemsnitlige strømforbrug er mindre end 0.65 kWh/dag.

Billede 6.4: ECO- og MAX-strømforbrugstilstande.

6.4 Batteribeskyttelse

Køleskabet har et batteribeskyttelsessystem med 3 niveauer, der forhindrer, at bilens batteri aflades. Du kan vælge mellem Høje, Mellem eller Lave beskyttelsesniveauer.

Tabel der viser 3-niveau batteribeskyttelsesindstillinger for 12V DC og 24V DC, med ud- og indkoblingsvolumentagfor Høj, Mellem og Lav indstillinger.

Billede 6.5: Batteribeskyttelsesvolumentage niveauer.

6.5 Anti-rystedesign

PT30 er konstrueret med et anti-shake-design, der gør det muligt at opretholde køleeffekten, selv når den er vippet op til 40 grader, hvilket gør den velegnet til terrængående brug.

Billede af Setpower PT30-køleskabet i et bagagerum, vippet i en 40-graders vinkel, hvilket demonstrerer dets anti-ryste-design.

Billede 6.6: Anti-shake design for stabil drift.

7. APP kontrol

Setpower PT30 kan styres via en mobilapplikation for nem administration af indstillinger.

7.1 Download og parring af app

Se den medfølgende brugermanual eller produktemballagen for specifikke instruktioner om, hvor du kan downloade Setpower-kontrolappen.
Følg instruktionerne i appen for at parre din smartphone med PT30-køleskabet via Bluetooth.

7.2 App-funktioner

Når du er forbundet, giver appen dig mulighed for at:

Styr temperaturerne uafhængigt for begge zoner.
Skift mellem ECO- og MAX-køletilstande.
Tænd eller sluk køleskabet via fjernbetjening.
Overvåg køleskabets status.

En hånd, der holder en smartphone, viser Setpower-appens brugerflade med køleskabet synligt i baggrunden, hvilket indikerer nem app-kontrol inden for 10 meter.

Billede 7.1: Nem APP-kontrolgrænseflade.

Billede af en person, der bruger Setpower-appen på en smartphone under kørsel med køleskabet i bagagerummet, hvilket illustrerer fjernovervågning og opsætning.

Billede 7.2: App-styring til overvågning i realtid og fjernopsætning.

8. Vedligeholdelse

8.1 Rengøring

Afbryd altid strømmen før rengøring.
Tør indvendige og udvendige overflader af med adamp klud og mildt rengøringsmiddel.
Brug ikke slibende rengøringsmidler eller skarpe genstande, der kan beskadige overfladerne.
Sørg for, at ventilationsåbningerne er fri for støv og snavs.

8.2 Opbevaring

Når køleskabet ikke er i brug i længere perioder, skal det sikres, at det er rent og tørt.
Opbevar den på et tørt og godt ventileret sted.
Det medfølgende beskyttelsesdæksel kan bruges til at beskytte køleskabet mod støv og mindre stød under opbevaring.

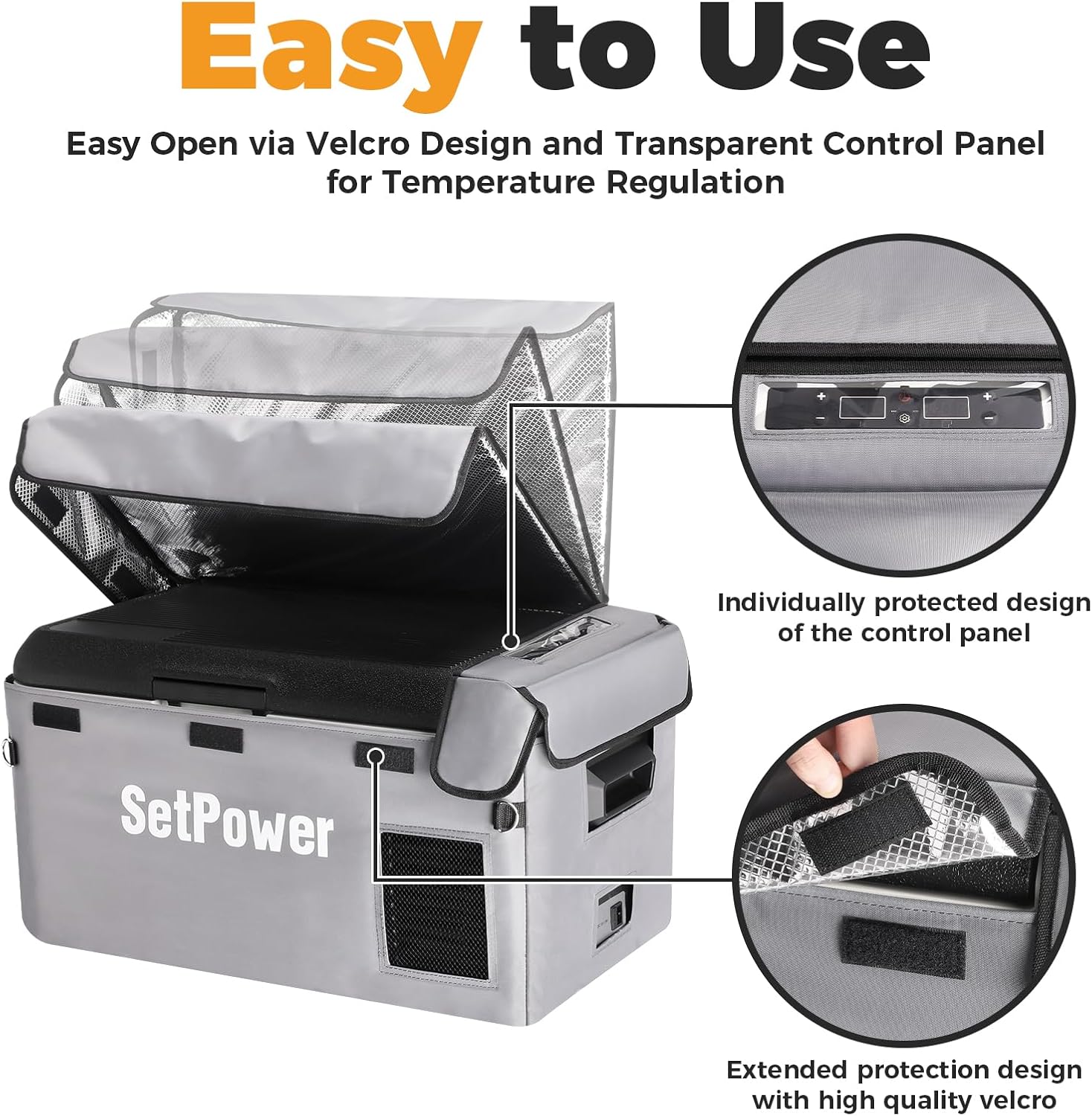

Billede af Setpower PT30-køleskabet med dets beskyttelsesdæksel, der fremhæver det gennemsigtige kontrolpanel og velcrodesignet for nem åbning og lukning.

Billede 8.1: Beskyttende dækselfunktioner for nem brug og adgang.

9. Fejlfinding

Hvis du støder på problemer med din Setpower PT30, kan du se følgende almindelige problemer og løsninger:

Problem	Mulig årsag	Løsning
Køleskabet tænder ikke	Ingen strømforsyning; Beskadiget strømledning; Sprunget sikring i køretøjet	Kontroller strømtilslutningerne; Prøv en anden stikkontakt; Undersøg netledningen for skader; Kontroller bilens sikringsboks.
Utilstrækkelig køling	Ventilation blokeret; Temperaturindstillingen er for høj; Døren er ikke lukket ordentligt; Omgivelsestemperaturen er for høj	Sørg for, at ventilationsåbningerne er fri; Skru ned for temperaturen; Luk døren forsvarligt; Flyt til et køligere miljø, hvis det er muligt.
Fejlkode vises	Intern fejl; Sensorproblem	Se den specifikke fejlkode i den detaljerede manual (hvis tilgængelig), eller kontakt kundesupport.
Overdreven støj	Enheden er ikke i vater; Ventilatorblokering	Placer enheden på en plan overflade; Kontroller for eventuelle forhindringer omkring ventilatoren. Bemærk, at PT30 fungerer ved mindre end 35 dB.

Graf, der sammenligner støjniveauer: Musik ved 70 dB, Normal Chat ved 55 dB, Setpower PT30 ved under 35 dB og Leaves Sound ved 20 dB.

Billede 9.1: Sammenligning af støjniveau, der viser, at PT30 fungerer stille.

10. Specifikationer

Detaljerede tekniske specifikationer for Setpower PT30 bilkøleskabet:

Model: PT30
Kapacitet: 30 liter (32 qt)
Køleskabs friske fødevarer Kapacitet: 15 liter
Fryser kapacitet: 15 liter
Produktdimensioner: 27.1 x 15.1 x 13.8 tommer (68.8 x 38.4 x 35.1 cm)
Varens vægt: 29 pund (13.15 kg)
Voltage: 12 volt / 24 volt jævnstrøm, 100-240 volt vekselstrøm
Årligt energiforbrug: Cirka 45 watt-timer (ECO-tilstand)
Installationstype: Frit stående
Afrimningssystem: Automatisk
Antal døre: 1
Hylder: 1
Farve: Sort & hvid
Særlige funktioner: Bærbar, Dobbeltzone, APP-kontrol, Hurtig køling, Batteribeskyttelse

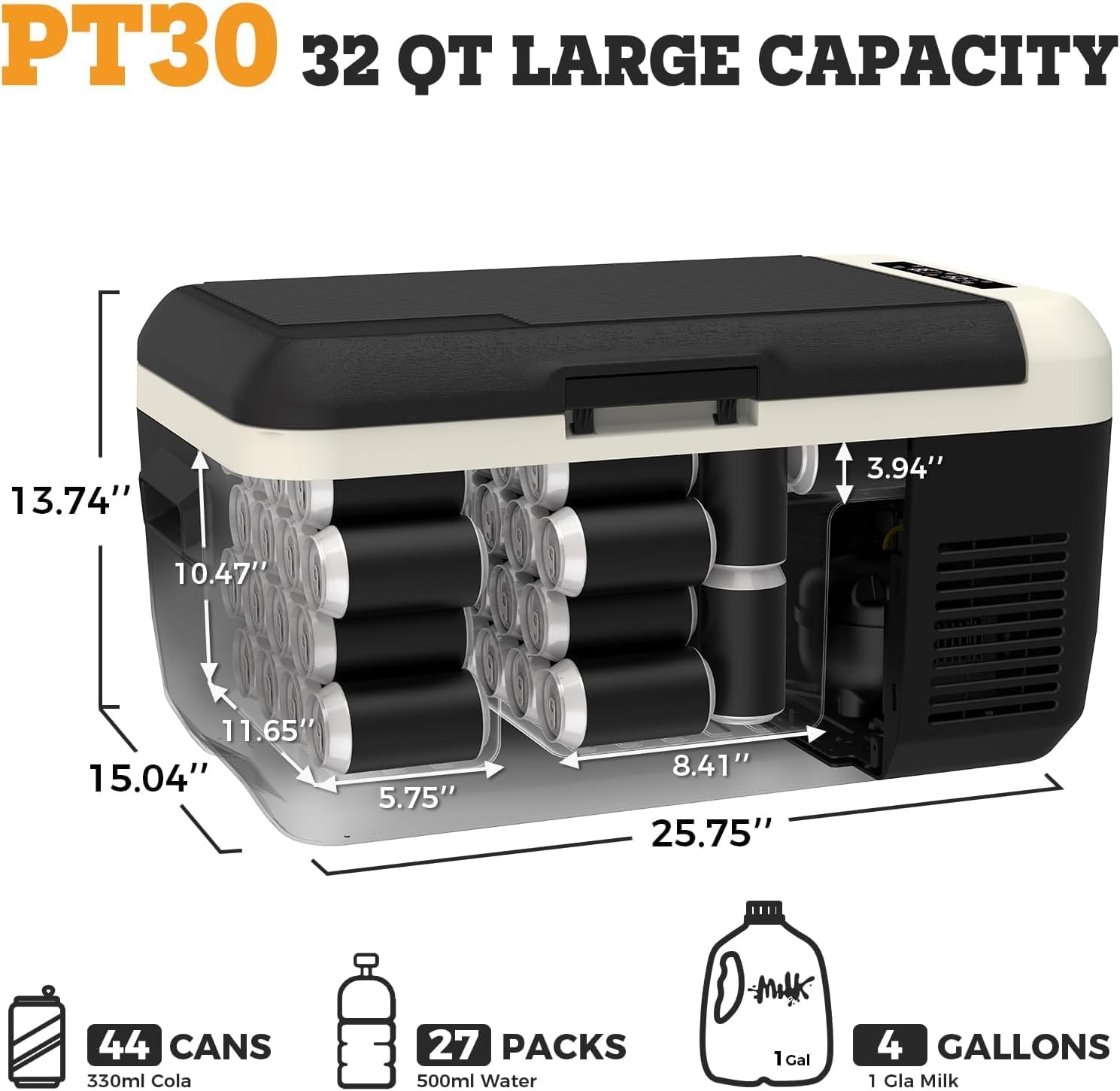

Diagram, der illustrerer de indvendige dimensioner og kapaciteten af Setpower PT30, og som viser, at den kan indeholde 44 dåser, 27 pakker med 500 ml vand eller 4 liter mælk.

Billede 10.1: PT30 kapacitet og dimensioner.

11. Garanti og support

Setpower er forpligtet til at levere pålidelige produkter og fremragende kundeservice.

Kompressor garanti: 3 års teknisk support på kompressoren.
Dele garanti: 1 års garanti på alle andre dele.

Hvis du har spørgsmål vedrørende produktet, teknisk assistance eller garantikrav, er du velkommen til at kontakte Setpowers kundesupport. Se produktemballagen eller den officielle Setpower-manual. webhjemmeside for de seneste kontaktoplysninger.

Billede af 'Professionelt team' med ikoner for 3 års garanti og 24 timers online service, sammen med billeder af produktions- og certificeringsdokumenter.

Billede 11.1: Setpowers forpligtelse til professionel support og garanti.
