VOLTCRAFT WB-310 Termografikamera Brugermanual

1. Introduktion

Denne manual indeholder omfattende instruktioner til sikker og effektiv betjening, vedligeholdelse og fejlfinding af dit VOLTCRAFT WB-310 termografikamera. Læs venligst denne manual grundigt, inden du bruger apparatet, for at sikre korrekt funktion og for at forhindre skader eller personskader.

VOLTCRAFT WB-310 er et kompakt termografikamera designet til professionelle anvendelser i industrielle og kommercielle miljøer. Det har et bredt temperaturmåleområde og flere farveskalaer for alsidig brug. Dets robuste design sikrer pålidelig ydeevne selv under udfordrende forhold.

2. Sikkerhedsoplysninger

Overhold altid følgende sikkerhedsforanstaltninger for at forhindre personskade og skade på enheden:

• Ret ikke termografikameraet direkte mod stærke lyskilder (f.eks. sol, lasere), da dette kan beskadige sensoren.
• Udsæt ikke enheden for ekstreme temperaturer, høj luftfugtighed eller ætsende miljøer.
• Brug kun den specificerede strømadapter og det specificerede tilbehør.
• Forsøg ikke at skille enheden ad eller ændre den. Overlad al service til kvalificeret personale.
• Hold enheden væk fra vand og andre væsker.
• Sørg for ordentlig ventilation under drift.

3. Produktet er slutview

Gør dig bekendt med komponenterne i din VOLTCRAFT WB-310 termografikamera.

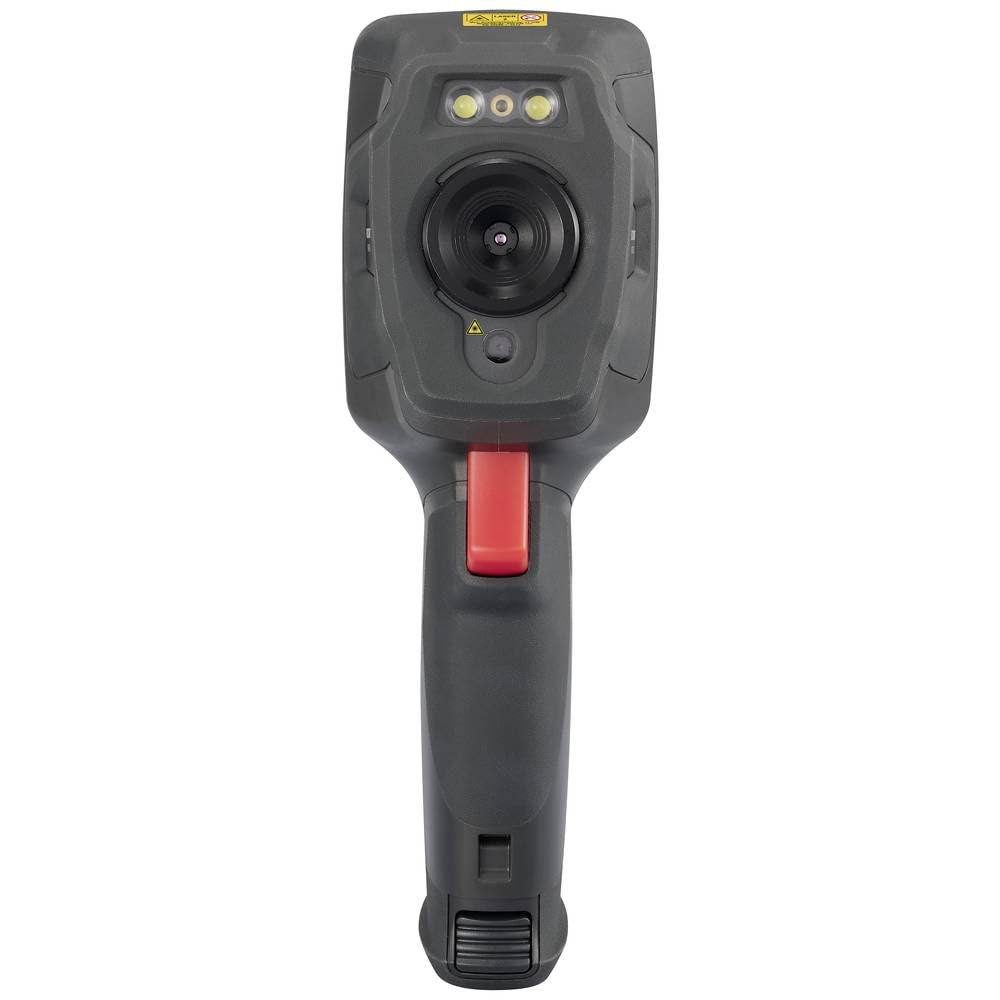

Front View

Dette billede viser forsiden af ​​WB-310 termografikameraet med fremhævelse af den primære termiske linse, det integrerede kamera til synligt lys og LED-belysningslamperne, der er placeret over linserne. En advarselsetiket er synlig øverst.

Side View (Skærmsiden)

Dette billede viser siden af ​​WB-310 termografikameraet med fokus på skærmen, som viser et termografibillede med temperaturaflæsninger. Under skærmen er navigations- og tænd/sluk-knapperne, og det ergonomiske håndtag er tydeligt synligt.

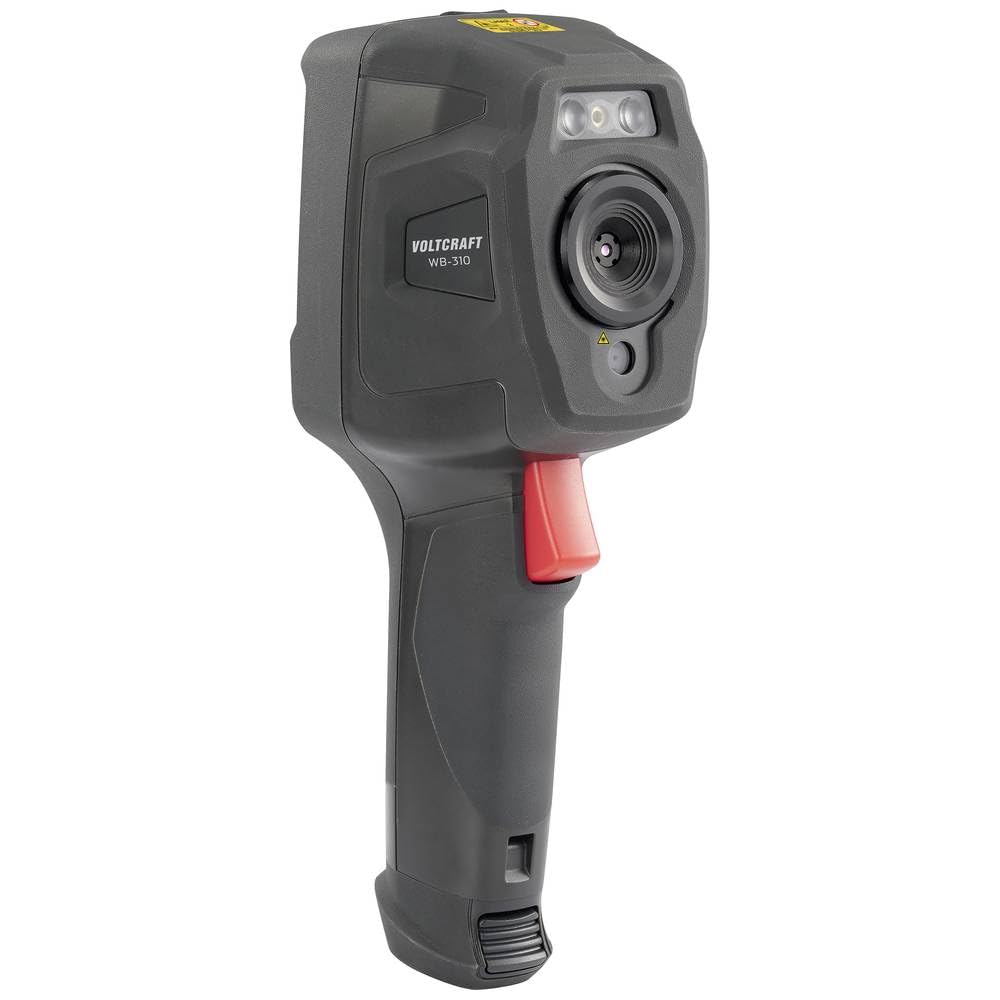

Side View (Linseside)

Dette billede viser en anden side view af WB-310 termografikameraet, der fremhæver linseenheden og den røde udløserknap, der er placeret på håndtaget. "VOLTCRAFT WB-310"-logoet er synligt på siden afasing.

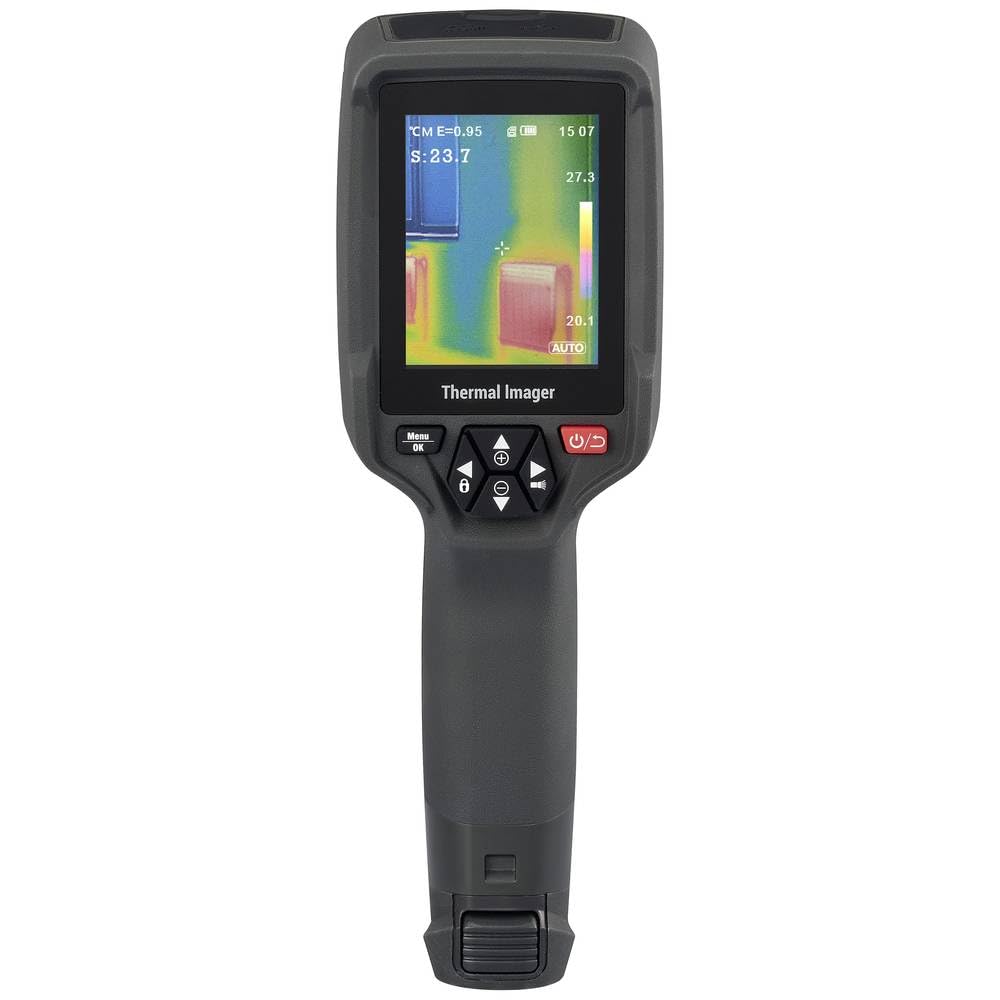

Bag View

Dette billede viser bagsiden view af WB-310 termografikameraet, primært med displayskærmen og de mange kontrolknapper nedenunder. Det ergonomiske greb er også fremtrædende.

1. Termisk linse
2. Synligt lys kamera
3. LED belysning
4. Skærm
5. Navigationsknapper (op, ned, venstre, højre, OK/Menu)
6. Power knap
7. Udløserknap
8. Micro-SD-kortslot (under beskyttelsesdæksel)
9. USB-C-port (under beskyttelsesdæksel)

4. Opsætning

4.1. Opladning af batteriet

Enheden drives af et internt genopladeligt batteri. Oplad batteriet helt før første brug med det medfølgende USB-C-kabel og en kompatibel strømadapter.

• Tilslut USB-C-kablet til porten på enheden (normalt placeret under et beskyttelsesdæksel).
• Tilslut den anden ende af kablet til en USB-strømkilde (f.eks. en computers USB-port eller en vægadapter).
• Opladningsindikatoren på enheden lyser under opladning og slukker, når den er fuldt opladet.

4.2. Isætning af Micro-SD-kortet

WB-310 kræver et micro-SD-kort (medfølger ikke) for at gemme termiske billeder og data. Sørg for, at enheden er slukket, før du indsætter eller fjerner kortet.

• Find microSD-kortstikket, typisk under et beskyttende gummidæksel på siden eller undersiden af ​​enheden.
• Indsæt forsigtigt micro-SD-kortet med kontakterne nedad, indtil det klikker på plads.
• For at fjerne det skal du skubbe kortet let ind, indtil det springer ud.

5. Betjeningsvejledning

5.1. Tænd/sluk

Tryk og hold på Power knap (normalt markeret med et tænd/sluk-symbol) i et par sekunder for at tænde eller slukke enheden.

5.2. Grundlæggende måling

1. Ret termografikameraet mod det objekt eller område, du ønsker at måle.
2. Skærmen viser termisk billede i realtid.
3. Den centrale spotmåler viser temperaturen midt på skærmen.
4. Tryk på Udløserknap for at optage og gemme det aktuelle termiske billede på micro-SD-kortet.

5.3. Menu navigation

Brug Menu/OK-knap for at få adgang til hovedmenuen. Brug Navigationsknapper (Op, Ned, Venstre, Højre) for at rulle gennem muligheder og justere indstillinger. Tryk på Menu / OK igen for at bekræfte valg eller afslutte en undermenu.

5.4. Nøgleindstillinger

• Strålingsevne: Juster denne indstilling baseret på det materiale, der måles, for at opnå nøjagtige temperaturaflæsninger. Almindelige værdier findes i specifikationsafsnittet.
• Farvepaletter: Vælg mellem otte tilgængelige farveskalaer (f.eks. Jern, Regnbue, Sort-Hot, Hvid-Hot) for at visualisere temperaturforskelle.
• Temperaturenhed: Skift mellem Celsius (°C) og Fahrenheit (°F).
• Billedtilstand: Vælg mellem termisk billede, synligt lysbillede eller fusionstilstande (billede-i-billede, overlay), hvis det er muligt.

6. Vedligeholdelse

6.1. Rengøring af enheden

• Tør enhedens kabinet af med en blød,amp klæde. Brug ikke slibende rengøringsmidler eller opløsningsmidler.
• Brug en specialklud og -opløsning til linsen og skærmen for at undgå ridser.
• Sørg for, at enheden er slukket og frakoblet enhver strømkilde før rengøring.

6.2. Batteripleje

• Oplad batteriet regelmæssigt, selvom enheden ikke er i brug, for at opretholde batteriets tilstand.
• Undgå at aflade batteriet helt ofte.
• Opbevar enheden et køligt og tørt sted, når den ikke er i brug i længere perioder.

6.3. Firmwareopdateringer

Tjek den officielle VOLTCRAFT webTjek regelmæssigt webstedet for tilgængelige firmwareopdateringer. Følg vejledningen, der følger med opdateringspakken, omhyggeligt.

7. Fejlfinding

8. Specifikationer

9. Garanti og support

VOLTCRAFT-produkter er designet til pålidelighed og ydeevne. For garantioplysninger og teknisk support henvises til den officielle VOLTCRAFT-manual. webwebstedet eller kontakt din lokale forhandler.

For yderligere hjælp, besøg venligst VOLTCRAFT-butik på Amazon eller se kontaktoplysningerne på din produktemballage.
