1. Introduktion

Denne manual indeholder vigtige oplysninger til sikker og effektiv brug af FLIR VP50-2 KAT IV bindtage-detektoren og Klein Tools 6-delt magnetisk skraldeskruetrækkersæt. Disse værktøjer er designet til at hjælpe elektrikere og teknikere med elektrisk testning og montering af hardware. Læs venligst denne manual grundigt inden brug.

Figur 1.1: FLIR VP50-2 bindtage Detector og Klein Tools 6-delt magnetisk skraldenøglesæt.

2. FLIR VP50-2 KAT IV bindtage Detektor

2.1. Produktet er slutview

FLIR VP50-2 er en berøringsfri AC-volumenstrømsregulatortage-detektor designet til pålidelig volumentage tilstedeværelsesverifikation. Den har en lysende lommelygte og giver både vibrations- og lydalarmer for at advare brugerne om live AC-volumen.tage. Dens robuste design sikrer holdbarhed i krævende arbejdsmiljøer.

2.2. Funktioner

• Non-Contact Voltage Detektion: Registrerer AC voltage fra 90V til 1000V uden direkte kontakt.
• Lyd- og vibrationsalarmer: Giver tydelige advarsler ved volumtage er opdaget.
• Integreret lommelygte: Oplyser mørke arbejdsområder for forbedret udsyn.
• Holdbar konstruktion: Tåler fald fra op til 3 meter.
• Ergonomisk design: Har et anti-rulle-kabinet for komfortabel håndtering.
• Lav-Profile Sonde: Giver adgang til trange steder til ledningskortlægning og kredsløbssporing.

2.3. Opsætning

Før første brug skal du sørge for, at enheden er tændt og funktionel.

1. Batteri installation: Åbn batterirummet (typisk bagpå eller i bunden), og isæt de nødvendige batterier. Vær opmærksom på polariteten.
2. Tænd: Tryk på tænd/sluk-knappen for at tænde detektoren. En grøn LED-indikator bør lyse, hvilket angiver, at den er klar.
3. Selv test: Enheden udfører en selvtest ved tænding. Sørg for, at der ikke er nogen fejlindikatorer til stede.

Figur 2.1: Forside view af FLIR VP50-2 bindtage-detektor, der viser lommelygten og tænd/sluk-knappen.

2.4. Betjeningsvejledning

Følg disse trin for sikker og præcis volumentage detektion:

1. Tænd: Tryk på tænd/sluk-knappen for at aktivere detektoren.
2. Betjening af lommelygte: Tryk på lommelygteknappen for at tænde eller slukke den indbyggede lommelygte.
3. Voltage Detektion: Placer spidsen af ​​detektoren i nærheden af ​​den ledning, stikkontakt eller elektriske komponent, du vil teste. Hvis AC-volumentagHvis e er til stede inden for detektionsområdet (90-1000V), vil detektoren udsende en hørbar alarm og vibrere. En rød LED-indikator vil også lyse.
4. Bekræft fravær af vol.tage: Test altid først på et kendt spændingsførende kredsløb, derefter det kredsløb, der skal testes, og test derefter det kendte spændingsførende kredsløb igen for at bekræfte, at detektoren fungerer korrekt.

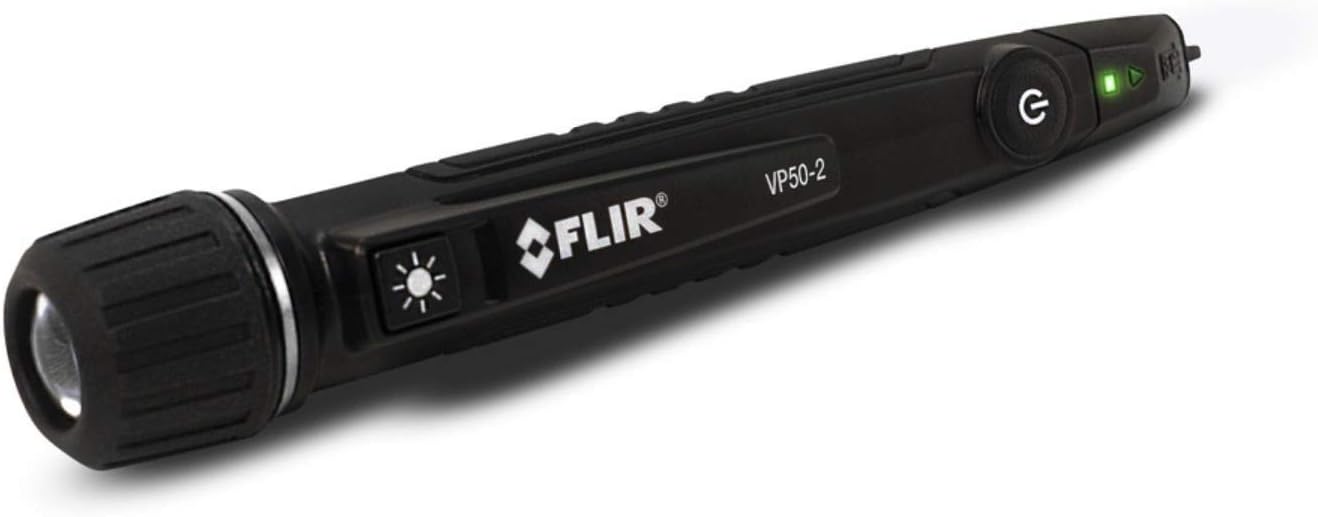

Figur 2.2: FLIR VP50-2 bindtage Detektoren viser den grønne strømindikatorlampe.

Figur 2.3: FLIR VP50-2 bindtage-detektor med integreret lommelygte, der oplyser et mørkt område.

2.5. Vedligeholdelse

• Rensning: Tør detektoren af ​​med en tør, ren klud. Brug ikke slibende rengøringsmidler eller opløsningsmidler.
• Opbevaring: Opbevar enheden et køligt, tørt sted væk fra direkte sollys og ekstreme temperaturer. Fjern batterierne, hvis den opbevares i længere perioder.
• Udskiftning af batteri: Udskift batterierne, når indikatoren for lavt batteri vises, eller enheden ikke kan tændes.

2.6. Fejlfinding

2.7. Specifikationer

• Operation Voltage Område: 90V til 1000V AC
• Frekvensområde: 50/60 Hz
• Driftstemperatur: -10°C til 50°C (14°F til 122°F)
• Opbevaringstemperatur: -20°C til 60°C (-4°F til 140°F)
• Faldmodstand: 3 meter (9.8 fod)
• Sikkerhedsvurdering: KAT IV 1000V
• Strømkilde: (Typisk 2x AAA-batterier, tjek enheden for den nøjagtige type)

3. Klein Tools 6-delt magnetisk skraldenøglesæt

3.1. Produktet er slutview

Klein Tools 6-delt magnetisk skraldeskruetrækkersæt giver en alsidig løsning til fastgørelse af sekskantmøtrikker og -bolte. Sættet indeholder et komfortabelt skraldehåndtag og seks farvekodede hule skruetrækkere med stærke sjældne jordartsmagneter for sikkert greb.

3.2. Funktioner

• Sæt med 6 dele: Inkluderer almindelige SAE-sekskantstørrelser fra 1/4 til 9/16 tommer.
• Skraldehåndtag: Polstret håndtag for forbedret komfort og kontrol under gentagne opgaver.
• Magnetiske spidser: Stærke magneter af sjældne jordarter holder fastgørelseselementer sikkert fast.
• Hule aksler: Tillad fastgørelse på lange bolte.
• Farvekodet: Nem identifikation af møtriknøglestørrelser.
• Holdbar konstruktion: Lavet af højkvalitets slagfast stål.

Figur 3.1: Klein Tools 6-delt magnetisk skraldenøglesæt med håndtag og individuelle skruetrækkere.

3.3. Betjeningsvejledning

1. Vælg størrelse: Vælg den passende størrelse møtriknøgle til din fastgørelsesenhed. Møtriknøglerne er farvekodede for hurtig identifikation.
2. Indsæt i håndtaget: Sæt den valgte topnøgle i skraldehåndtaget. Sørg for, at den sidder godt fast.
3. Fastgør fastgørelseselement: Placer den magnetiske spids af møtriktrækkeren på sekskantmøtrikken eller bolten. Magneten vil hjælpe med at holde fastgørelseselementet på plads.
4. Spænd/Løsn: Brug skraldemekanismen på håndtaget til at stramme eller løsne fastgørelsesmekanismen. Juster skralderetningen efter behov.

Figur 3.2: En Klein Tools-møtriknøgle, der bruges sammen med en slagnøgle til fastgørelse.

3.4. Vedligeholdelse

• Rensning: Tør møtriktrækkerne og håndtaget af med en ren, tør klud efter brug for at fjerne snavs og skidt.
• Opbevaring: Opbevar sættet i dets originale æske eller i en værktøjsopbevaringsboks for at forhindre tab og beskadigelse. Holdes væk fra fugt.
• Inspektion: Undersøg regelmæssigt møtriktrækkerne for slid eller beskadigelse. Udskift eventuelle beskadigede komponenter.

3.5. Specifikationer

• Møtriknøglestørrelser (SAE): 1/4 tomme, 5/16 tomme, 3/8 tomme, 7/16 tomme, 1/2 tomme, 9/16 tomme
• Skaftlængde: Cirka 5 cm (for længere rækkevidde)
• Materiale: Højkvalitets slagfast stål
• Magnettype: Sjældne jordartsmagneter

4. Sikkerhedsoplysninger

Overhold altid generelle sikkerhedsforanstaltninger, når du arbejder med elektriske systemer og værktøj.

• Personligt beskyttelsesudstyr (PPE): Brug altid passende personlige værnemidler, herunder sikkerhedsbriller og isolerede handsker, når du arbejder med elektriske kredsløb.
• Afbryd strømforsyningen til kredsløbene: Når det er muligt, skal kredsløbene afbrydes, før der arbejdes på dem. Brug volumenregulatoren.tage-detektoren for at bekræfte, at kredsløbene er spændingsløse.
• Inspicer værktøjer: Før hver brug skal du kontrollere både volumen ogtage-detektoren og møtrikskruetrækkerne for tegn på skader. Brug ikke beskadigede værktøjer.
• Korrekt brug: Brug kun værktøj til det tilsigtede formål. Modificer ikke værktøj.
• Miljøforhold: Vær opmærksom på dine omgivelser. Undgå at bruge værktøj i våde forhold eller eksplosive atmosfærer, medmindre det specifikt er beregnet til sådanne miljøer.

5. Garanti og support

For garantioplysninger eller teknisk support vedrørende FLIR VP50-2 Vol.tage-detektoren, se venligst den dokumentation, der følger med FLIR-produktet, eller besøg den officielle FLIR-detektor. webFor Klein Tools 6-delt magnetisk skraldenøglesæt, se Klein Tools' officielle ressourcer.

Gem din købskvittering som købsbevis i tilfælde af garantikrav.
