TONOR trådløst mikrofonsystem

Model: TW821 - Brugsanvisning

Indledning

Denne manual indeholder detaljerede instruktioner til opsætning, betjening og vedligeholdelse af dit TONOR trådløse mikrofonsystem (model: TW821). Dette trådløse UHF-system tilbyder stabil signaltransmission og klar lydkvalitet, der er velegnet til forskellige anvendelser, herunder karaoke, offentlige taler og liveoptrædener. Læs venligst denne manual grundigt inden brug for at sikre optimal ydeevne og levetid for din enhed.

Vigtig bemærkning: Frekvensområdet for dette produkt er 902-928 MHz. Før købasing, sørg venligst for, at det valgte trådløse frekvensbånd fungerer i dit område.

Sikkerhedsoplysninger

Dette system er ikke kompatibelt med bærbare computere, iPads, mobiltelefoner eller AV-receivere.
Hver håndholdt mikrofon eller bodypack-sender kræver 2 AA-batterier (medfølger ikke).
Sørg for korrekt batteripolaritet, når du isætter batterier.
Undgå at udsætte enheden for ekstreme temperaturer, fugt eller direkte sollys.
Forsøg ikke at skille eller reparere enheden selv. Kontakt kvalificeret personale for service.

Pakkens indhold

Markér venligst feltet for følgende elementer:

1 x modtager
1 x håndholdt mikrofon
1 x Bodypack-sender
1 x headset mikrofon
1 x Lapelmikrofon
1 x 6.35 mm lydkabel
1 x strømadapter
1 x brugermanual

TONOR trådløse mikrofonsystemkomponenter

Figur 1: Alle komponenter inkluderet i TONOR trådløse mikrofonsystempakke.

Produkt overview

UHF trådløs modtager

Figur 2: For- og bagpaneler på den trådløse UHF-modtager.

Frontpanel: Tænd/sluk-knap, lydstyrkeknapper til kanal A/B, LCD-display til frekvens- og kanalinformation.
Bagside: Antenne B, Mix-udgang (6.35 mm), Balancerede XLR-udgange (BAL B, BAL A), DC IN (strømstik), Antenne A.

UHF Bodypack-sender

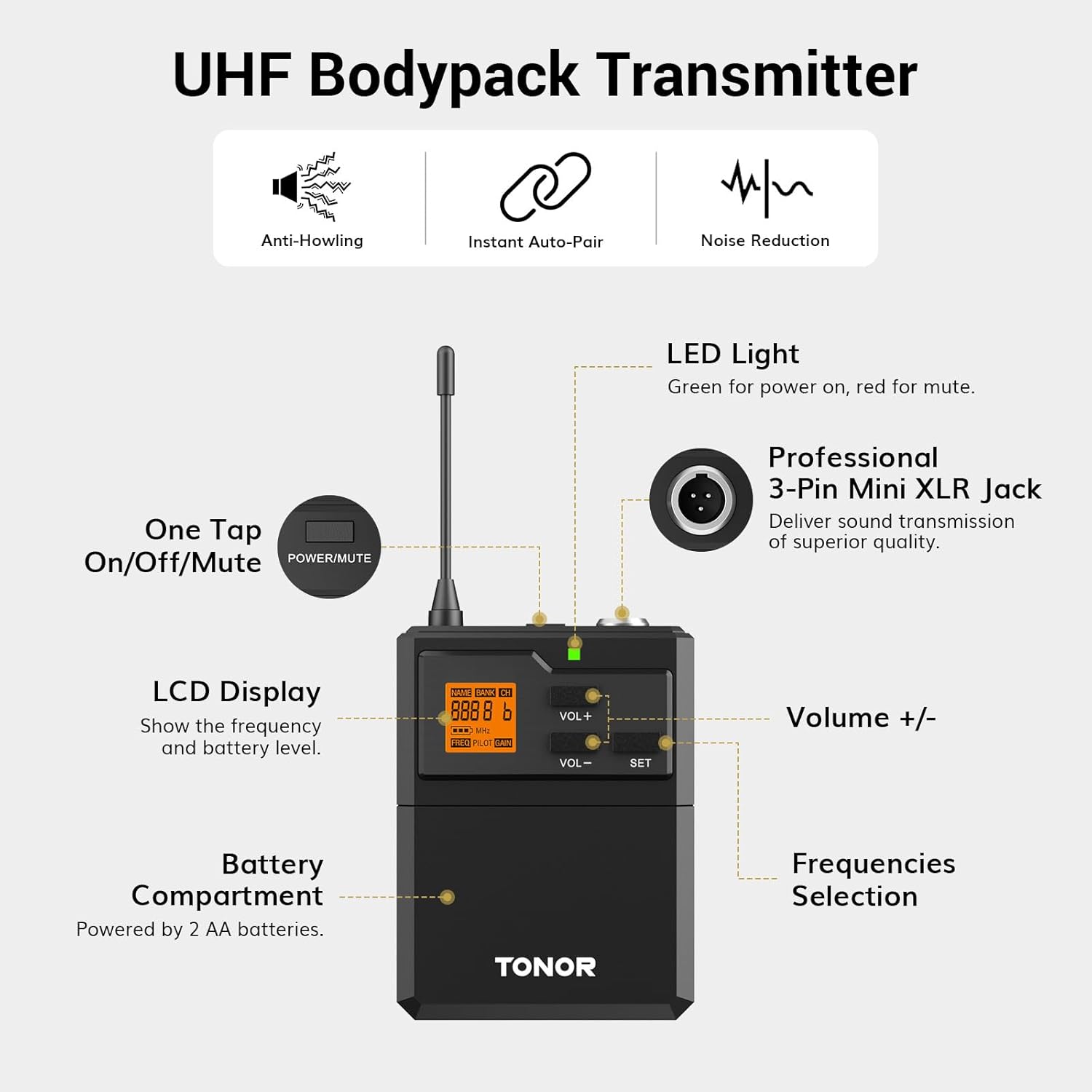

Figur 3: Diagram over UHF Bodypack-senderens funktioner.

Funktioner: Tænd/sluk/lydløs-knap med et enkelt tryk, LCD-display (viser frekvens og batteriniveau), lydstyrke +/- knapper, SET-knap til valg af frekvens, antenne, professionelt 3-bens mini XLR-stik til tilslutning af headset/reversmikrofon, batterirum (2 AA-batterier).

UHF håndholdt trådløs mikrofon

Figur 4: Diagram over funktionerne ved den håndholdte trådløse UHF-mikrofon.

Funktioner: Robust metalkonstruktion, brudsikkert stålmikrofongitter, dynamisk kardioidkapsel af høj kvalitet, metalhus, tænd/sluk-knap, kanalskiftknap (inde i batterirummet), batteriniveau- og signalindikator på display.

Opsætningsinstruktioner

1. Batteriinstallation

For håndholdt mikrofon: Skru den nederste del af mikrofonen af for at få adgang til batterirummet. Isæt 2 AA-batterier, og sørg for at polerne vender korrekt.
For Bodypack-sender: Åbn batteridækslet. Isæt 2 AA-batterier, og sørg for at polerne vender korrekt.

2. Tilslutning af modtageren

Tilslut den medfølgende strømadapter til DC IN-porten på modtageren, og sæt den i en stikkontakt.
Tilslut 6.35 mm lydkablet fra receiverens Mix-udgang til din mixer, PA-system eller højttaler. Brug XLR-kabler (medfølger ikke) fra BAL A- og BAL B-portene til separate kanaludgange.

3. Indledende parring og frekvensjustering

Systemet er typisk parret fra fabrikken. Tænd blot modtageren, og tænd derefter din håndholdte mikrofon og bodypack-sender. De burde automatisk oprette forbindelse.
Hver UHF-mikrofon har 15 justerbare frekvenser. Op til 15 sæt kan bruges samtidigt uden interferens.
Sådan ændrer du frekvensen på den håndholdte mikrofon: Åbn batterirummet, og brug HI/LO-knappen.
Sådan ændrer du frekvensen på Bodypack-senderen: Brug SET-knappen.

4. Genparring af mikrofoner (fejlfinding)

Hvis mikrofonerne ikke opretter forbindelse eller oplever interferens, skal du følge disse trin for at genoprette parringen:

Sluk for modtageren.
Sluk alle mikrofoner/bodypacks.
Start parringstilstand på mikrofonen/bodypack'en:
- For håndholdt mikrofon: Hold HI/LO-knappen inde i batterirummet nede, mens du tænder for strømmen. Displayet blinker.
- For bodypack: Tænd mikrofonen, og hold SET-knappen nede i 5 sekunder, indtil displayet blinker.
Tænd for modtageren. Vent et par sekunder, indtil den starter helt.
Par mikrofonen/bodypack'en:
- For håndholdt mikrofon: Tryk én gang på HI/LO-knappen. Displayet holder op med at blinke.
- For bodypack: Tryk på SET-knappen.
Gentag processen for hver mikrofon/bodypack, og sørg for, at kun én er i parringstilstand ad gangen.
Under denne proces kan du trykke på HI/LO- eller SET-knappen for at vælge en anden frekvens/kanal. Mikrofonen og receiveren vil huske denne indstilling.

Betjening af systemet

Tænd/sluk: Brug de dedikerede tænd/sluk-knapper på modtageren, den håndholdte mikrofon og bodypack-senderen.
Lydstyrkekontrol: Modtageren muliggør separat lydstyrkekontrol for hver trådløs mikrofon. Bodypack-senderen har også sin egen lydstyrkejustering.
Mute-funktion: Bodypack-senderen har en tænd/sluk/lydløs knap med et enkelt tryk.

Kompatibilitets- og brugsscenarier

TONOR trådløse mikrofonsystem er designet til bred kompatibilitet med forskelligt lydudstyr og er ideelt til forskellige anvendelser:

Kompatible enheder: Udendørshøjttalere, Karaoke-maskiner, Strømforsyning amphøjttalere, mixere, PA-højttalersystemer.
Anbefalede anvendelser: Karaoke, hjemme-KTV, store fester, DJ-sæt, bryllupper, gudstjenester, klassepræsentationer, møder.

TONOR trådløse mikrofoner - kompatibilitet i hele systemet

Figur 5: Systemets brede kompatibilitet med forskellige lydenheder.

Brugsscenarier for TONOR trådløse mikrofonsystemer

Figur 6: EksampBrugsscenarier for det trådløse mikrofonsystem.

Specifikationer

Feature	Specifikation
Modelnavn	TW821
Varens vægt	3.13 pund
Produktdimensioner	11.02 x 8.27 x 4.53 tommer
Mikrofon formfaktor	Håndholdt, Headset, Lavalier
Strømkilde	Batteridrevet (2 AA-batterier pr. mikrofon/bodypack)
Materiale	Metal
Antal kanaler	2 (med 15 justerbare frekvenser pr. mikrofon)
Frekvensområde	902-928 MHz
Transmission Range	200 fod (i åbne områder)
Polar mønster	Ensrettet

Fejlfinding

Ingen lyd: Sørg for, at alle mikrofoner/bodypacks er tændt og parret. Kontroller batteriniveauet. Bekræft, at receiveren er tændt og tilsluttet et lydsystem.
Signalinterferens/støj: Skift frekvensen for den berørte mikrofon/bodypack. Sørg for, at modtageafstanden ikke overstiger den maksimale rækkevidde (200 m).
Mikrofon/bodypack kan ikke parres: Kontrollér om batterierne er installeret korrekt. Følg trinnene til genparring i opsætningsvejledningen.
Ustabil modtagerfrekvens (ved brug af flere grupper): Hver mikrofon eller bodypack skal indstilles med en unik frekvens for at undgå interferens. Følg genparringstrinene for at indstille specifikke frekvenser for hver enhed.

Garanti og support

TONOR yder 2 års garanti på sine produkter. For eftersalgsservice tilbydes gratis erstatning af produkter, der IKKE er beskadiget som følge af ulykker, ændringer, misbrug, uagtsomhed eller misbrug. Hvis du overskrider 30 dage af Amazons returpolitik, kan du stadig kontakte support via TONORDirect US-butikken.

For yderligere assistance henvises til kontaktoplysningerne i brugermanualen til dit produkt eller besøg den officielle TONOR-websted. webwebsted.
