MASTECH M266C Digital Clamp Brugervejledning til måler

1. Introduktion

Thank you for choosing the MASTECH M266C Digital Clamp Meter. This instrument is a professional, portable measuring device designed for electrical testing. It offers high accuracy, stability, and reliability, making it an ideal tool for electricians, technicians, and DIY enthusiasts.

The M266C is capable of measuring AC/DC voltage, AC current, resistance, continuity, and temperature. Its robust design and user-friendly interface ensure safe and efficient operation.

Nøglefunktioner:

• Display: 2000 counts for clear readings.
• Jaw Opening: Φ50mm (2.0") for large conductors.
• Continuity Buzzer: Audible indication for circuits with resistance less than 100Ω.
• Data Hold: Freezes the displayed reading for convenient recording.
• Low Battery Display: Indicates when batteries need replacement.
• Insulation Test capability.
• Safety Rating: CAT II 1000V / CAT III 600V.

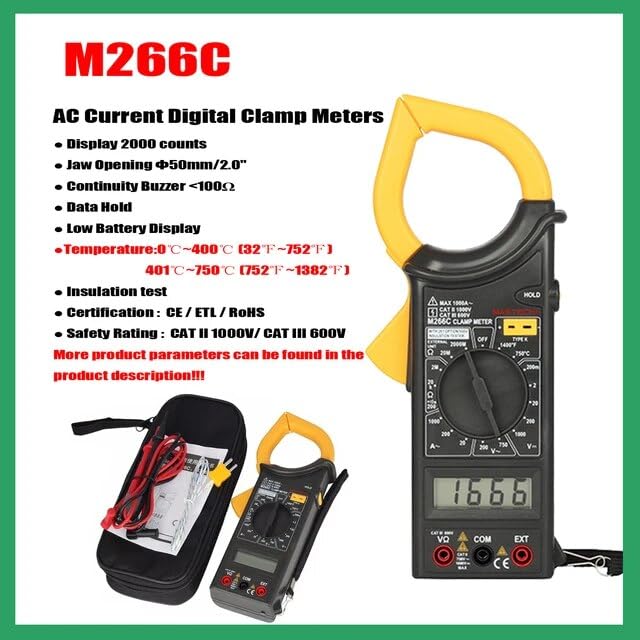

Figur 1: Forside view of the MASTECH M266C Digital Clamp Måler.

2. Sikkerhedsoplysninger

WARNING: To avoid possible electric shock or personal injury, and to avoid possible damage to the meter or to the equipment under test, follow these safety rules:

• Read this manual thoroughly before using the meter.
• Påfør ikke mere end den nominelle voltage, som markeret på måleren, mellem terminaler eller mellem enhver terminal og jord.
• Vær forsigtig, når du arbejder med voltages over 60V DC eller 30V AC RMS. Sådan voltages udgør en stødfare.
• Før strømmåling skal du sørge for, at kredsløbet er spændingsløst, og at clamp kæben er helt lukket omkring en enkelt leder.
• Frakobl altid testledningerne fra kredsløbet, før du ændrer funktioner eller områder.
• Do not use the meter if it appears damaged or if the insulation on the test leads is damaged.
• Sørg for, at batteridækslet er forsvarligt lukket før brug.
• Observe the input limits for each function as specified in the specifications section.

3. Opsætning og batteriinstallation

3.1 Udpakning

Carefully unpack the meter and check for any damage. Verify that all accessories listed in the packaging information are present.

3.2 Batteriinstallation

The M266C requires 2 LR44 batteries (included). To install or replace batteries:

1. Sørg for, at måleren er slukket.
2. Find batterirummet på bagsiden af ​​måleren.
3. Brug en skruetrækker til at løsne skruen på batteridækslet.
4. Fjern batteridækslet.
5. Insert the 2 LR44 batteries, observing the correct polarity (+/-) as indicated inside the compartment.
6. Sæt batteridækslet på igen, og spænd skruen godt fast.

When the low battery indicator appears on the display, replace the batteries immediately to ensure accurate readings.

Figure 2: M266C packaging contents and basic specifications.

4. Betjeningsvejledning

4.1 Generel drift

1. Tænd/sluk: Rotate the function dial from the OFF position to any desired measurement function to turn the meter ON. Rotate it back to OFF to turn the meter OFF.
2. Funktionsvalg: Turn the rotary switch to select the desired measurement function (e.g., V~ for AC Voltage, A~ for AC Current, Ω for Resistance).
3. Data Hold: Tryk på 'HOLD'-knappen for at fryse den aktuelle aflæsning på displayet. Tryk igen for at slippe.

4.2 AC Current Measurement (A~)

1. Set the rotary switch to the desired AC Current range (e.g., 200A or 1000A).
2. Åbn clamp kæben ved at trykke på aftrækkeren.
3. Placer clamp jaw around a single conductor of the circuit to be measured. Ensure the jaw is completely closed.
4. Aflæs AC-strømmens værdi på displayet.

4.3 AC/DC Voltage Measurement (V~ / V-)

1. Insert the red test lead into the 'VΩ' input jack and the black test lead into the 'COM' input jack.
2. Indstil drejekontakten til den ønskede AC-volumentage (V~) eller DC Voltage (V-) rækkevidde.
3. Tilslut testledningerne parallelt til det kredsløb eller den komponent, der skal måles.
4. Læs bindtage -værdi på displayet.

4.4 Modstandsmåling (Ω)

1. Insert the red test lead into the 'VΩ' input jack and the black test lead into the 'COM' input jack.
2. Indstil drejekontakten til det ønskede modstandsområde (Ω).
3. Sørg for, at kredsløbet er spændingsløst, før du måler modstanden.
4. Tilslut testledningerne på tværs af den komponent, der skal måles.
5. Læs modstandsværdien på displayet.

4.5 Continuity Test (<100Ω)

1. Insert the red test lead into the 'VΩ' input jack and the black test lead into the 'COM' input jack.
2. Set the rotary switch to the Continuity function (often indicated by a speaker symbol).
3. Sørg for, at kredsløbet er spændingsløst.
4. Tilslut testledningerne på tværs af kredsløbet eller komponenten.
5. Hvis modstanden er mindre end cirka 100Ω, lyder summeren, hvilket indikerer kontinuitet.

4.6 Temperature Measurement (°C / °F)

The M266C supports temperature measurement using a K-type thermocouple (often included).

1. Set the rotary switch to the Temperature function (°C or °F).
2. Insert the K-type thermocouple into the designated input jacks (usually labeled 'TEMP' or similar, or use the 'VΩ' and 'COM' jacks if specified for temperature).
3. Placer spidsen af ​​termoelementet på eller i nærheden af ​​det objekt, hvis temperatur skal måles.
4. Aflæs temperaturværdien på displayet.

Figure 3: M266C/F AC Digital Clamp Meter product features and detailed specifications table.

5. Specifikationer

Figure 4: Key features of the M266C model.

6. Vedligeholdelse

6.1 Rengøring

For at rengøre måleren skal du tørre huset af med enamp klud og mildt rengøringsmiddel. Brug ikke slibemidler eller opløsningsmidler. Sørg for, at måleren er helt tør før brug.

6.2 Udskiftning af batteri

As mentioned in Section 3.2, replace the batteries when the low battery indicator appears on the display to ensure accurate readings and proper operation.

6.3 Opbevaring

If the meter is not to be used for a long period, remove the batteries to prevent leakage and damage to the meter. Store the meter in a cool, dry place, away from direct sunlight and extreme temperatures.

7. Fejlfinding

8. Garanti og support

For warranty information and technical support, please refer to the documentation included with your purchase or visit the official Mastech webwebsted. Gem din købskvittering som købsbevis i tilfælde af garantikrav.

Mastech Official Webwebsted: Besøg Mastech-butikken på Amazon
