1. Introduktion
Denne manual indeholder instruktioner til korrekt installation, betjening og vedligeholdelse af Everbilt 3-tommer grå støbejerns drejepladehjul. Dette hjul er designet til krævende applikationer og tilbyder robust støtte og mobilitet til forskelligt udstyr.

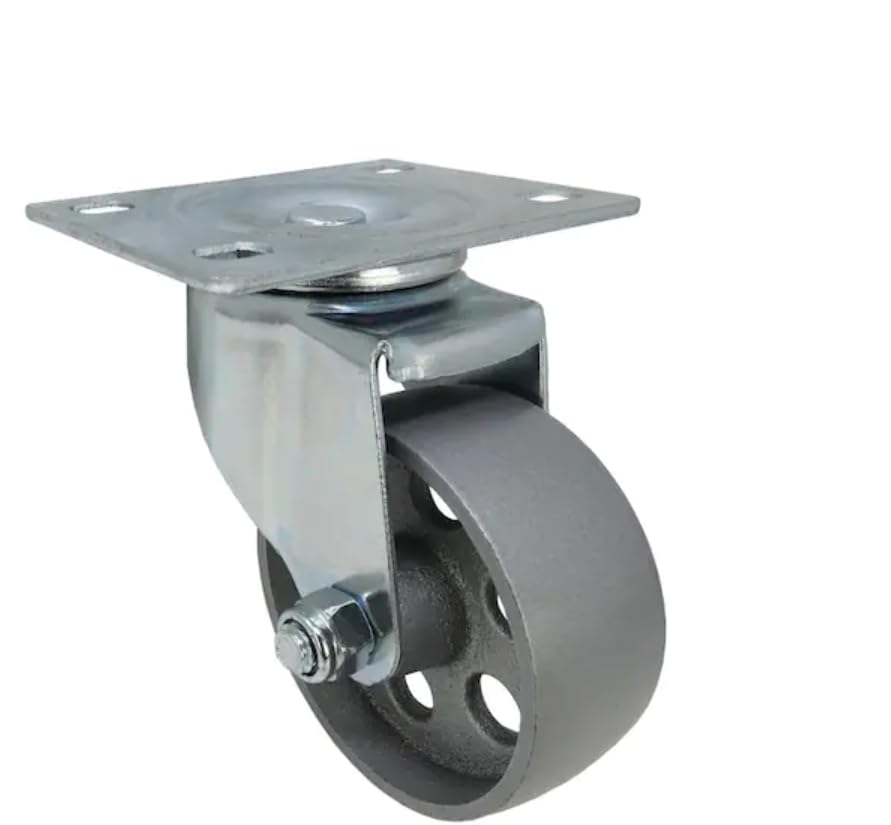

Billede 1.1: Everbilt 3-tommer grå støbejerns drejepladehjul. Dette billede viser den komplette hjulenhed med et gråt støbejernshjul, et galvaniseret ståldrejehus og en firkantet topplade til montering.
2. Produktfunktioner
- Belastningsgrad: Drejeligt stålpladehjul med en belastningsevne på 300 kg pr. hjul.
- Hjul materiale: Hjul af gråt støbejern med en diameter på 3 tommer.
- Temperaturområde: Fungerer effektivt i ekstreme temperaturer fra -40 grader F til 500 grader F.
- Operation: Giver lydsvag drift på hårde overflader som træ, fliser og beton.
- Alsidighed: Velegnet til brug på vogne, trolleyer, hylder og møbler.
- Mobilitet: Støbejernskonstruktionen sikrer nem mobilitet under forskellige temperaturforhold.
- Dimensioner: De samlede dimensioner er cirka 4.25 cm (H) x 3 cm (B) x 3.3 cm (D).
Billede 2.1: Funktioner ved Everbilt drejepladehjul. Denne grafik fremhæver nøglefunktioner såsom 3-tommer støbejernshjul, lasteevne på 300 kg, nem mobilitet, støjsvag drift og gulvbeskyttelse.
3. Specifikationer
| Specifikation | Detalje |
|---|---|
| Varens vægt | 2.2 pund |
| Mærke | Everbilt |
| Materiale | Støbejern (hjul), stål (hus) |
| Monteringstype | Plademontering |
| Farve | Grå |
| Hjul diameter | 3 tommer |
| Load Rating | 300 kg pr. hjul |
| Driftstemperatur | -40°F til 500°F |
Måltegninger

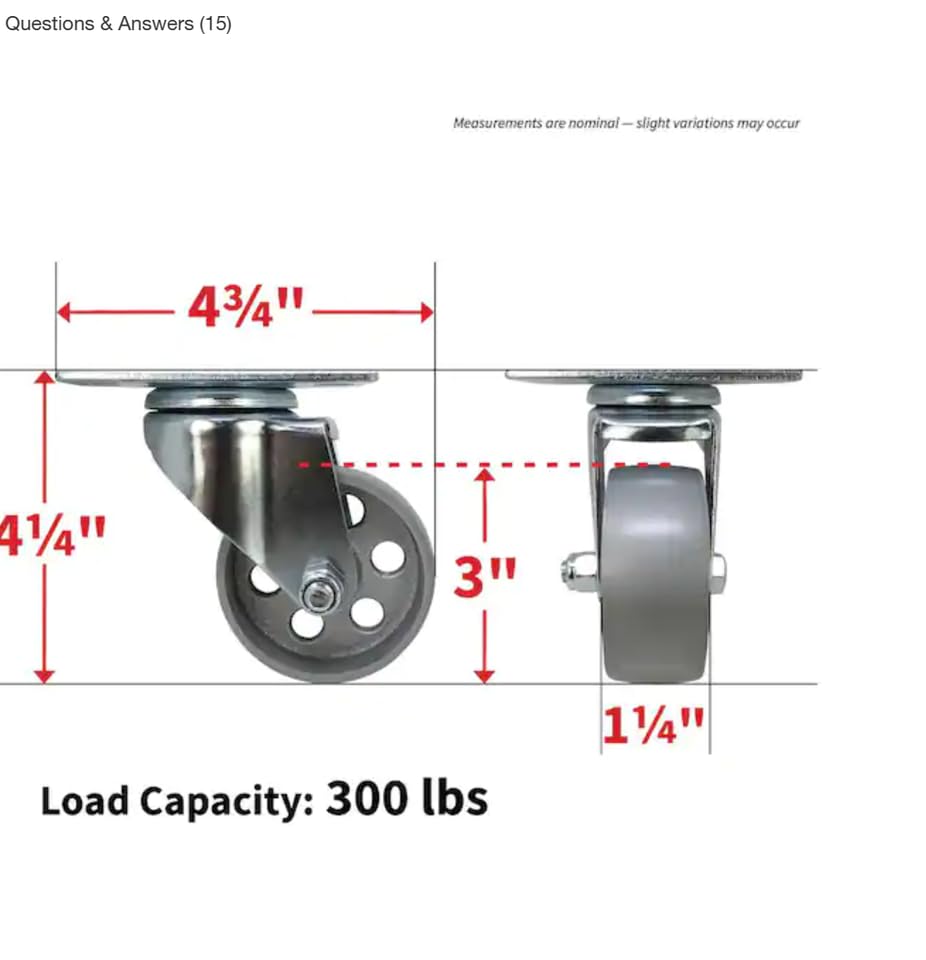

Billede 3.1: Hjuldimensioner (side og for). Dette diagram illustrerer den samlede højde (10,5 cm), hjuldiameter (7,6 cm) og hjulbredde (3,6 cm) samt lasteevnen på 146 kg.

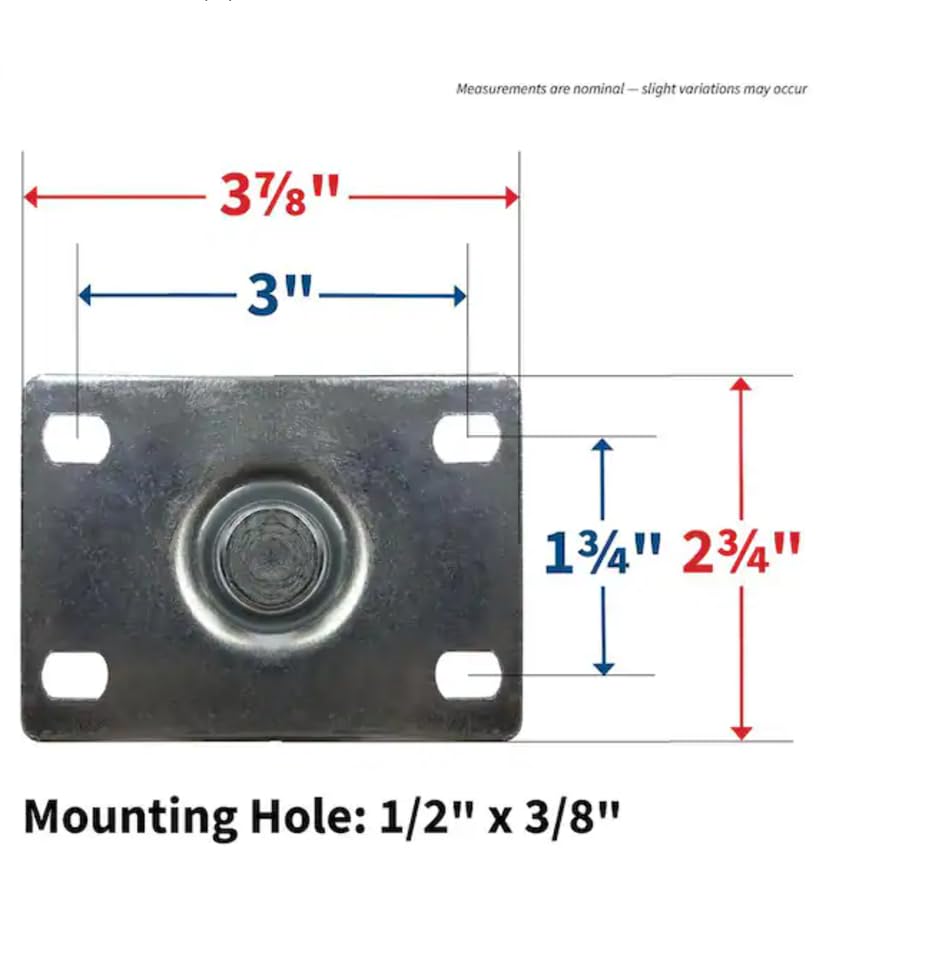

Billede 3.2: Monteringspladens dimensioner. Dette diagram viser toppladens dimensioner (3 7/8" x 3") og afstanden mellem monteringshullerne (1 3/4" x 2 3/4") med 1/2" x 3/8" monteringshuller.
4. Opsætning og installation
Korrekt installation er afgørende for sikker og effektiv drift af dit Everbilt-hjul. Sørg for, at monteringsfladen er stærk nok til at bære den samlede vægt af hjulet, den genstand, det er fastgjort til, og dets belastning.
Nødvendige værktøjer:
- Bore
- Passende bor til forboringshuller
- Skruenøgle- eller topnøglesæt (til bolte/møtrikker)
- Målebånd eller lineal
- Markeringsværktøj (blyant/tusj)
- Monteringsudstyr (bolte, møtrikker, skiver - medfølger ikke)
Installationstrin:
- Placer hjulet: Placer hjulets monteringsplade på det ønskede monteringssted på emnet (f.eks. vogn, arbejdsbænkben).
- Mark monteringshuller: Brug et markeringsværktøj til nøjagtigt at markere positionerne af de fire monteringshuller gennem hjulpladen på overfladen.
- Bor pilothuller: Fjern hjulet og bor forboringshuller på de markerede steder. Sørg for, at borehovedstørrelsen er passende til det valgte monteringsudstyr.
- Fastgør hjulet: Juster hjulpladen med de borede huller. Sæt passende bolte gennem hjulpladen og monteringsfladen. Fastgør med skiver og møtrikker fra undersiden, og spænd dem godt til.
- Bekræft stabilitet: Efter montering skal du sørge for, at hjulet er sikkert fastgjort og ikke vakler.

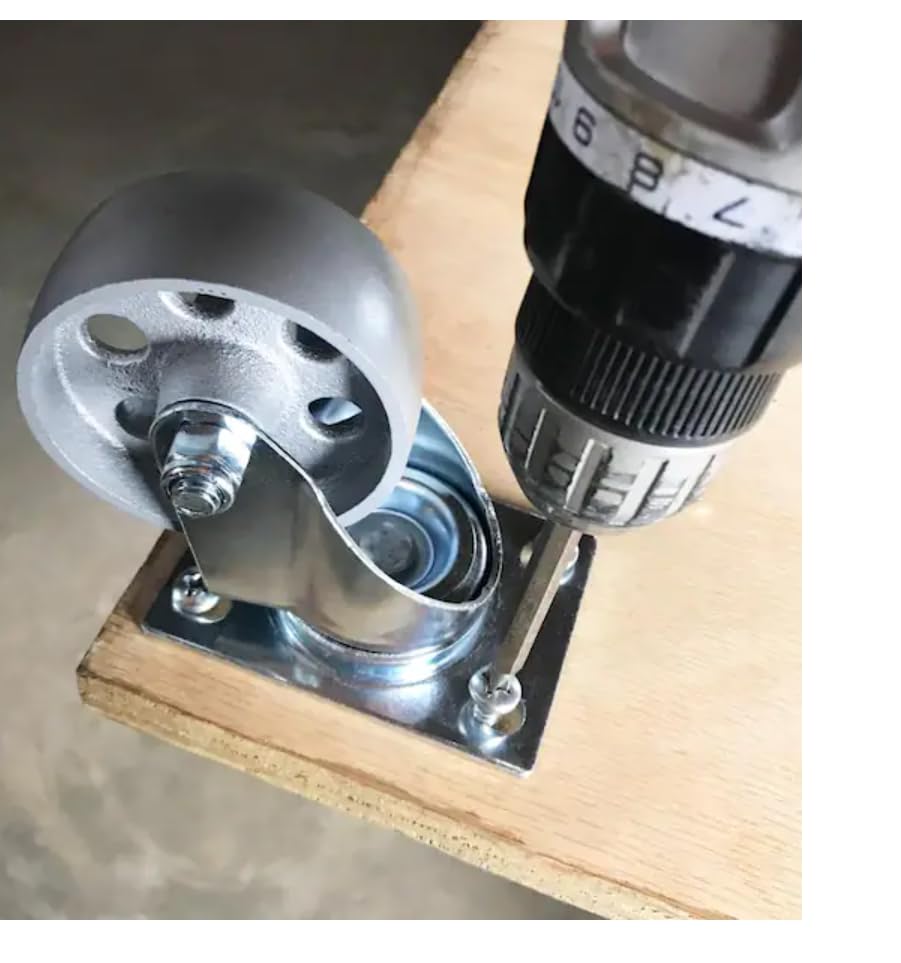

Billede 4.1: Hjulinstallation EksempelampDette billede viser et hjul, der monteres på en træoverflade ved hjælp af en boremaskine og skruer, hvilket demonstrerer den typiske installationsproces.
5. Betjeningsvejledning
Everbilt drejepladehjulet er designet til nem betjening. Når det er installeret, muliggør hjulet nem bevægelse og retningsændringer af det fastgjorte element.
- Bevægelse: Brug forsigtig kraft for at flytte genstanden. Drejemekanismen muliggør 360 graders rotation, hvilket letter bevægelse i alle retninger.
- Belastningskapacitet: Overskrid ikke den angivne belastningsgrænse på 300 kg pr. hjul. Overbelastning kan føre til for tidligt slid, beskadigelse eller svigt. Hvis du bruger flere hjul, skal du fordele belastningen jævnt.
- Overfladehensyn: Selvom den er egnet til forskellige hårde overflader, skal du være opmærksom på ujævnt terræn eller forhindringer, der kan hindre bevægelse eller beskadige styrehjulet.
6. Vedligeholdelse
Regelmæssig vedligeholdelse er med til at sikre dit hjuls levetid og optimale ydeevne.
- Rensning: Rengør styrehjulet og drejeenheden med jævne mellemrum for at fjerne snavs, snavs og støv, der kan ophobe sig og hindre problemfri drift. Brug annoncenamp klæde; undgå skrappe kemikalier.
- Inspektion: Undersøg regelmæssigt hjulet for tegn på slid, revner eller skader. Kontroller, at drejemekanismen roterer jævnt, og sørg for, at alt monteringsudstyr forbliver fastspændt.
- Smøring: Drejelejet kan have gavn af lejlighedsvis smøring med et universalfedt for at opretholde en jævn bevægelse, især i støvede eller våde miljøer.
- Hardware: Spænd eventuelle løse monteringsbolte eller møtrikker efter behov for at forhindre hjulet i at løsne sig eller vakle.
7. Fejlfinding
Hvis du støder på problemer med dit Everbilt-hjul, kan du overveje følgende almindelige løsninger:
- Hjulet sidder fast eller er svært at dreje:
- Kontrollér for snavs (f.eks. snor, hår, snavs) der sidder fast omkring hjulakslen eller i drejemekanismen. Rengør grundigt.
- Påfør en lille mængde smøremiddel på drejelejet.
- Overdreven støj under bevægelse:
- Undersøg hjulet for skader eller flade pletter.
- Sørg for, at monteringsbeslagene er tætte. Løse forbindelser kan forårsage raslen.
- Smør drejelejet, hvis det er en skurrende lyd.
- Hjulet vakler eller føles løst:
- Spænd alle monteringsbolte og møtrikker forsvarligt.
- Undersøg monteringsfladen for skader eller svagheder.
8. Garanti og support
Specifikke garantioplysninger for Everbilt 3-tommer grå støbejerns drejepladehjul findes ikke i disse produktoplysninger. For garantikrav eller teknisk support henvises til den originale købsdokumentation eller kontakt Everbilts kundeservice direkte.
Fabrikant: Home Depot
Dato først tilgængelig: 14. marts 2024
