SHINKO ACVV-130 Slagboremaskine med variabel hastighed Brugermanual

1. Introduktion

Tak for købetasinBrug SHINKO ACVV-130 slagboremaskine med variabel hastighed. Denne manual indeholder vigtige oplysninger til sikker og effektiv betjening, vedligeholdelse og fejlfinding af dit nye elværktøj. Læs venligst denne manual grundigt inden brug, og gem den til senere brug.

ACVV-130 er designet til boring i forskellige materialer, herunder træ, metal og beton, og tilbyder både roterende og slagborefunktioner med variabel hastighedskontrol for optimal ydeevne på tværs af forskellige anvendelser.

2. Vigtige sikkerhedsinstruktioner

Følg altid grundlæggende sikkerhedsforanstaltninger for at reducere risikoen for brand, elektrisk stød og personskade, når du bruger elværktøj.

Generelle sikkerhedsadvarsler for elværktøj:

• Sikkerhed på arbejdsområdet: Hold arbejdsområdet rent og godt oplyst. Brug ikke elværktøj i eksplosive atmosfærer, f.eks. i nærheden af ​​brandfarlige væsker, gasser eller støv.
• Elektrisk sikkerhed: Elværktøjsstik skal passe til stikkontakten. Modificer aldrig stikket. Misbrug ikke ledningen. Hold ledningen væk fra varme, olie, skarpe kanter eller bevægelige dele.
• Personlig sikkerhed: Brug altid øjenbeskyttelse. Brug høreværn ved længerevarende arbejde. Klæd dig korrekt på; undgå løstsiddende tøj eller smykker.
• Brug og pleje af værktøj: Tving ikke elværktøjet. Brug det korrekte elværktøj til din anvendelse. Tag stikket ud af strømkilden, før du foretager justeringer, skifter tilbehør eller opbevarer elværktøj.
• Service: Få dit elværktøj efterset af en kvalificeret reparatør, der kun bruger identiske reservedele.

Specifikke sikkerhedsadvarsler for slagboremaskiner:

• Bær høreværn ved slagboring. Udsættelse for støj kan forårsage høretab.
• Brug ekstra håndtag, hvis de følger med værktøjet. Tab af kontrol kan resultere i personskade.
• Hold værktøjet i de isolerede gribeflader, når du udfører en operation, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger eller sin egen ledning.
• Fastgør emnet. Hold ikke emnet med hånden.

3. Pakkens indhold

Når du åbner pakken, skal du sørge for, at alle varer er til stede og ubeskadigede:

• SHINKO ACVV-130 slagboremaskine med variabel hastighed
• Sidehåndtag
• Chuckhåndtag (nøgle)
• Dybdemåler

Hvis der mangler eller er beskadigede varer, bedes du straks kontakte din forhandler.

4. Identifikation af dele

Gør dig bekendt med komponenterne i din ACVV-130 boremaskine:

Billede: Overview af SHINKO ACVV-130 slagboremaskine med variabel hastighed, der viser hoveddel, borepatron, sidehåndtag og dybdemåler.

• chuck: Holder borekronen sikkert.
• Sidehåndtag: Giver ekstra greb og kontrol under drift.
• Dybdemåler: Bruges til at indstille og styre boredybden.
• Modevælgerkontakt: Skifter mellem rotationsboring og slagboring.
• Udløserkontakt: Aktiverer boremaskinen og styrer hastigheden baseret på tryk.
• Låse-knap: Til kontinuerlig drift uden at holde aftrækkeren nede.
• Frem/Baglæns kontakt: Ændrer rotationsretningen på borepatronen.
• Variabel hurtigopkald: Forudindstiller den maksimale hastighed for specifikke applikationer.
• Strømledning: Tilslutter boremaskinen til strømforsyningen.

5. Opsætning

5.1 Montering af sidehåndtaget

1. Løsn sidehåndtaget ved at dreje det mod uret.
2. Skub håndtaget på boremaskinens krave.
3. Juster håndtaget til en behagelig og sikker position.
4. Spænd sidehåndtaget ved at dreje det med uret, indtil det sidder godt fast.

5.2 Montering og fjernelse af borehoveder

1. Sådan installeres: Sørg for, at boremaskinen er taget ud af stikket. Sæt borekronen i spændepatronens kæber. Brug spændepatronhåndtaget (nøglen) til at stramme spændepatronen ved at dreje den med uret, indtil borekronen sidder godt fast. Spænd i alle tre nøglehuller for maksimal sikkerhed.
2. For at fjerne: Sørg for, at boremaskinen er taget ud af stikket. Sæt patronhåndtaget (nøglen) ind i et af nøglehullerne, og drej mod uret for at løsne patronkæberne. Fjern borekronen.

5.3 Indstilling af dybdemåleren

1. Sæt dybdemåleren ind i hullet på sidehåndtaget.
2. Juster dybdemåleren til den ønskede boredybde. Spidsen af ​​borekronen skal stikke ud over dybdemålerens ende med den ønskede boredybde.
3. Spænd sidehåndtaget for at fastgøre dybdemåleren.

6. Betjeningsvejledning

6.1 Valg af boretilstand

ACVV-130 tilbyder to boretilstande:

• Rotationsboretilstand: Til boring i træ, metal, plastik og keramik. Vælg denne tilstand ved at placere tilstandsvælgeren på boreikonet.
• Slagboretilstand: Til boring i beton, mursten og murværk. Vælg denne tilstand ved at placere tilstandsvælgeren på hammerikonet.

6.2 Justering af hastighed

• Trigger med variabel hastighed: Borehastigheden styres af det tryk, der påføres afbryderkontakten. Et let tryk resulterer i lavere hastighed, mens et hårdere tryk øger hastigheden.
• Variabel hurtigopkald: Brug hastighedsknappen til at forudindstille den maksimale hastighed til specifikke anvendelser. En lavere forudindstillet hastighed er egnet til større bor eller blødere materialer, mens en højere hastighed er egnet til mindre bor eller hårdere materialer.

6.3 Boreteknikker

Sørg altid for, at emnet er sikkert fastgjortampeller holdes for at forhindre bevægelse under boring.

Boring i træ:

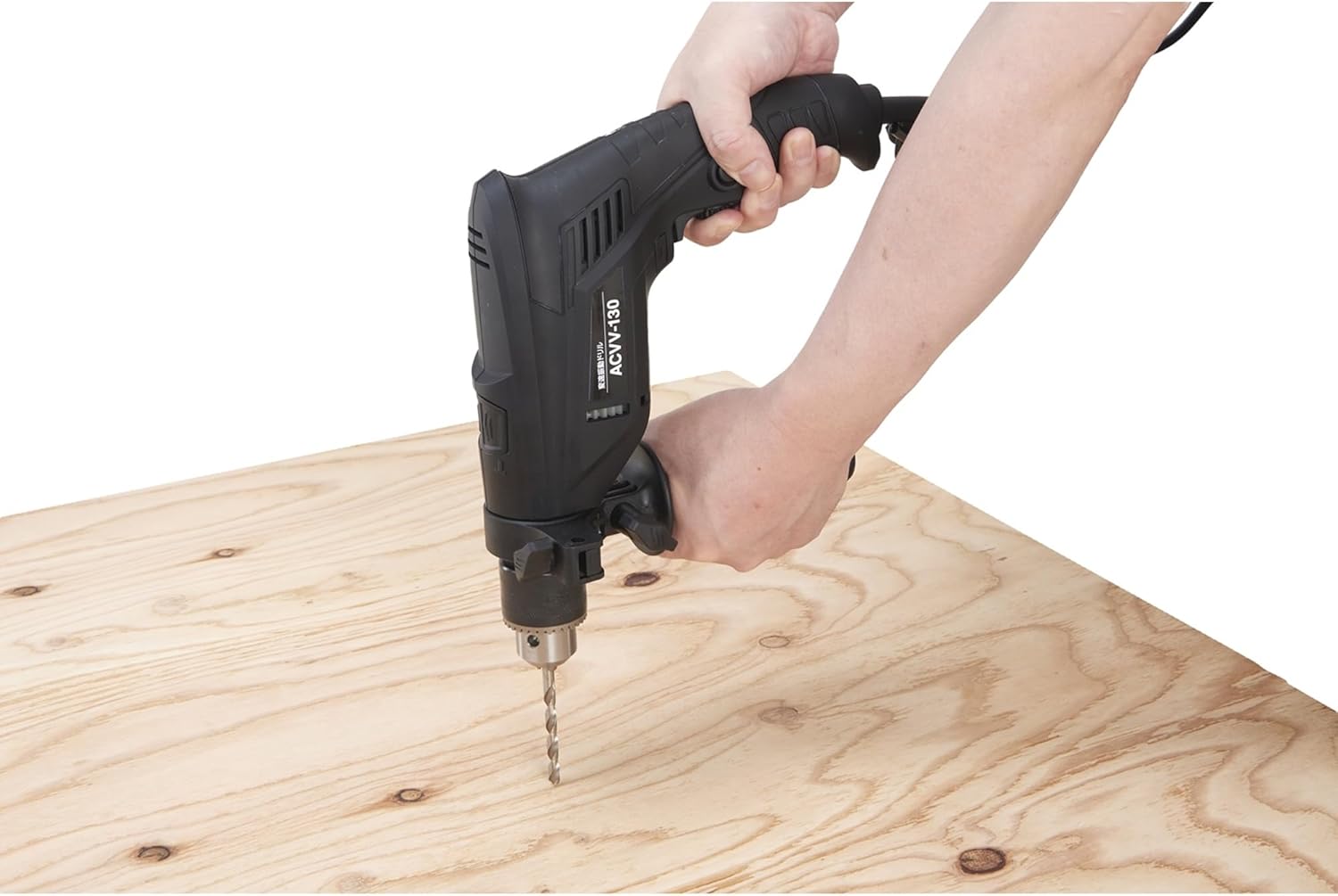

Billede: SHINKO ACVV-130-boremaskinen bruges til at bore et hul i en træoverflade, hvilket demonstrerer dens kapacitet til træbearbejdningsopgaver.

• Brug skarpe træbor.
• Vælg rotationsboretilstand.
• Start med en lav hastighed for at forhindre splintring, og øg derefter hastigheden, efterhånden som boret trænger ind.

Boring i metal:

Billede: SHINKO ACVV-130-boremaskinen i aktion, hvor den laver et hul i en metalboremaskinefile, hvilket fremhæver dens præcision til metalbearbejdning.

• Brug HSS-bor (hurtigstål).
• Vælg rotationsboretilstand.
• Påfør skæreolie for at afkøle boret og forbedre boreeffektiviteten.
• Oprethold et stabilt, moderat tryk.

Boring i beton/murværk:

Billede: SHINKO ACVV-130 slagboremaskinen bruges til at bore i en betonvæg og demonstrerer dens kapacitet til krævende opgaver.

• Brug murbor med hårdmetalspids.
• Vælg slagboretilstand.
• Tryk fast og konstant. Brug ikke for meget kraft på boremaskinen.
• Fjern støv fra hullet med jævne mellemrum.

7. Vedligeholdelse

Regelmæssig vedligeholdelse sikrer din boremaskines levetid og optimale ydeevne.

• Rensning: Efter hver brug skal værktøjet tørres af med en ren,amp klud. Brug ikke skrappe kemikalier eller slibende rengøringsmidler. Hold ventilationsåbningerne fri for støv og snavs.
• Vedligeholdelse af borepatron: Rengør spændepatronens kæber med jævne mellemrum for at sikre korrekt greb om borehovederne. Påfør en lille mængde let maskinolie på spændepatronens gevind, hvis det bliver stift.
• Ledningsinspektion: Undersøg regelmæssigt netledningen for tegn på skader, snit eller flosning. Hvis den er beskadiget, skal den repareres af en kvalificeret tekniker.
• Opbevaring: Opbevar boremaskinen et tørt og sikkert sted, utilgængeligt for børn. Beskyt den mod direkte sollys og ekstreme temperaturer.

8. Fejlfinding

Hvis du støder på problemer med din boremaskine, kan du se følgende almindelige problemer og løsninger:

Hvis problemet fortsætter efter at have forsøgt disse løsninger, bedes du kontakte kundesupport eller et kvalificeret servicecenter.

9. Specifikationer

10. Garanti og support

For garantioplysninger henvises til garantikortet, der fulgte med dit produkt, eller kontakt din forhandler. Gem din kvittering som købsbevis.

For teknisk support, reservedele eller serviceforespørgsler, kontakt venligst SHINKOs kundeserviceafdeling eller din autoriserede forhandler. Oplys dit produktmodelnummer (ACVV-130) og serienummer (hvis relevant), når du kontakter support.
