Algo 8201 PoE SIP IP Intercom/Dørtelefon Brugermanual

1. Introduktion

Algo 8201 er et Power over Ethernet (PoE) IP-intercom designet til håndfri tovejskommunikation. Det er velegnet til indvendige og udvendige sikrede indgange, adgangspunkter, klasseværelser og kontorer. Denne enhed integrerer døråbningskontrol, der muliggør aktivering af adgang til en sikker placering via telefonens tastatur. 8201 registreres som et tredjeparts SIP-slutpunkt i et hostet eller lokalt Unified Communications (UC)-miljø. Det er en kompakt PoE-løsning i ét stykke, der tilbyder et alternativ til Algo 8028 SIP-dørtelefonen. Intercom'en kan monteres på overfladen eller planforsænket og er designet til at passe til en standard dobbelt el-dåse. Dens robuste konstruktion, inklusive en rustfri stålfrontplade, konformbelagt elektronik og en taktil baggrundsbelyst opkaldsknap, sikrer fuldstændig vejrbeskyttelse og langvarig holdbarhed i forskellige klimaer.

2. Nøglefunktioner

• Indendørs/udendørs vejrbestandig SIP-baseret intercom med integreret relæ.
• Netværksstyret og overvåget SIP-slutpunkt; Understøtter PoE.
• Bredbånds G.722 codec-understøttelse giver optimal taleklarhed og -forståelighed.
• Konfigurerbar via GUI web Grænseflade eller klargøringssystem.
• Integreret relæ til døråbningskontrol; understøtter valgfri Algo 8063 forbedret controllersikkerhed (medfølger ikke, sælges separat).

3. Sikkerhedsoplysninger

Læs venligst alle instruktioner omhyggeligt inden installation og drift.

• Strømkilde: Algo 8201 kræver Power over Ethernet (PoE) for at fungere. Forsøg ikke at tilslutte direkte strøm. Hvis PoE ikke er tilgængelig, skal der anvendes en PoE-injektor.
• Installation: Installationen skal udføres af kvalificeret personale, der er bekendt med netværksinfrastruktur og Voice over IP (VoIP)-enheder. Sørg for, at alle lokale elektriske forskrifter og regler overholdes.
• Miljø: Selvom enheden er designet til indendørs/udendørs brug og vejrbestandig, bør den undgås at nedsænke den i vand eller udsætte den for ekstreme forhold uden for dens angivne driftsområde.
• Opretholdelse: Forsøg ikke at åbne eller reparere enheden selv. Overlad al service til kvalificeret servicepersonale.

4. Opsætning og installation

Algo 8201 kan installeres enten ved overflademontering eller planmontering, og den monteres i en standard dobbelt el-dåse. Installatøren skal være bekendt med konfiguration og programmering af Voice over IP-enheder via en web-baseret grafisk brugergrænseflade.

4.1 Produkt overview

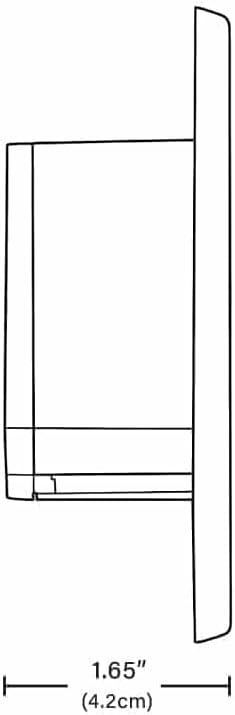

4.2 Dimensioner

4.3 Monteringsmuligheder

Algo 8201 understøtter både overflademontering og planmontering. Se diagrammerne nedenfor for komponentoversigt og monteringsvejledning.

4.4 Netværksforbindelse og strøm

Algo 8201 drives udelukkende af Power over Ethernet (PoE). Tilslut et standard Ethernet-kabel fra en PoE-aktiveret switch eller en PoE-injektor til RJ45-porten på bagsiden af ​​enheden. Enheden tændes automatisk.

For den indledende konfiguration skal du tilgå enhedens web-baseret grafisk brugergrænseflade (GUI) via dens IP-adresse. IP-adressen kan typisk findes ved hjælp af netværksscanningsværktøjer eller ved at kontrollere dine DHCP-serverlogfiler.

4.5 Relæporttilslutning

Den integrerede relæport muliggør kontrol af døråbning. Den kan også tilsluttes Algo 1127- eller 1128-blinkers eller bruges til at udløse eksterne Algo SIP-ringesignaler og -blinkers over netværket.

5. Betjeningsvejledning

5.1 Foretage et opkald

For at starte et opkald skal du trykke på den taktile baggrundsbelyste opkaldsknap på forsiden af ​​intercom-enheden. Enheden vil ringe op til det forudkonfigurerede SIP-lokalnummer eller -nummer.

5.2 Tovejskommunikation

Når et opkald er etableret, tilbyder Algo 8201 håndfri tovejskommunikation. Tal tydeligt mod enheden.

5.3 Døråbningskontrol

Hvis det er konfigureret, muliggør det integrerede relæ kontrol af døråbning. Under et aktivt opkald kan modtageren aktivere dørslags- eller adgangskontrolsystemet ved at indtaste en specifik kode på telefonens tastatur. Kontakt din systemadministrator for at få den korrekte kode.

6. Vedligeholdelse

Algo 8201 er designet til lang levetid og minimal vedligeholdelse takket være dens holdbare konstruktion, inklusive en frontplade i rustfrit stål og konformbelagt elektronik.

• Rensning: Brug en blød, damp klud til at rengøre enhedens yderside. Undgå slibende rengøringsmidler eller opløsningsmidler.
• Firmwareopdateringer: Kontroller jævnligt producentens webwebstedet for nye funktioner og nødvendige firmwareopdateringer for at sikre optimal ydeevne og sikkerhed.
• Inspektion: Ved udendørs installationer skal enheden og dens montering regelmæssigt inspiceres for tegn på slid eller skader, især efter barske vejrforhold.

7. Fejlfinding

Dette afsnit indeholder grundlæggende fejlfindingstrin. Ved mere komplekse problemer henvises til producentens supportressourcer.

• Enheden tænder ikke:
  • Sørg for, at Ethernet-kablet er korrekt tilsluttet en PoE-aktiveret port eller en PoE-injektor.
  • Bekræft, at PoE-kilden er aktiv og leverer strøm.
• Ingen ringetone eller opkaldsproblemer:
  • Kontroller netværksforbindelsen.
  • Bekræft SIP-registreringsstatus via enhedens web interface.
  • Sørg for, at de konfigurerede SIP-kontooplysninger (brugernavn, adgangskode, serveradresse) er korrekte.
  • Bekræft, at destinationsnummeret er korrekt programmeret.
• Dørrelæ aktiveres ikke:
  • Bekræft den fysiske ledningsføring af relæporten.
  • Sørg for, at den korrekte DTMF-kode sendes fra den modtagende telefon.
  • Kontroller relækonfigurationen i enhedens web interface.
• Problemer med lydkvalitet:
  • Kontroller for netværksbelastning eller pakketab.
  • Sørg for, at mikrofon- og højttalergitrene er fri for forhindringer.

8. Specifikationer

9. Garanti og support

For detaljerede garantioplysninger, teknisk support og de seneste firmwareopdateringer, besøg venligst den officielle hjemmeside for Algo Communications Products Ltd. webwebsted.

Fabrikant: Algo
Webwebsted: www.algosolutions.com
