Tramex Moisture Encounter MEX5 Brugermanual

1. Introduktion

Tramex Moisture Encounter MEX5 er en alsidig, digital, ikke-destruktiv fugtighedsmåler designet til præcis vurdering af fugtindhold i en bred vifte af byggematerialer og træ. Den har dobbelt dybdeindtrængning, et indbygget hygrometer til omgivelsesforhold, et infrarødt overfladetermometer og kompatibilitet med eksterne in-situ RH- og pin-prober. Dette instrument er et vigtigt værktøj for fagfolk inden for træ-, trægulve-, bygningsfugtinspektion og vandskadesanering.

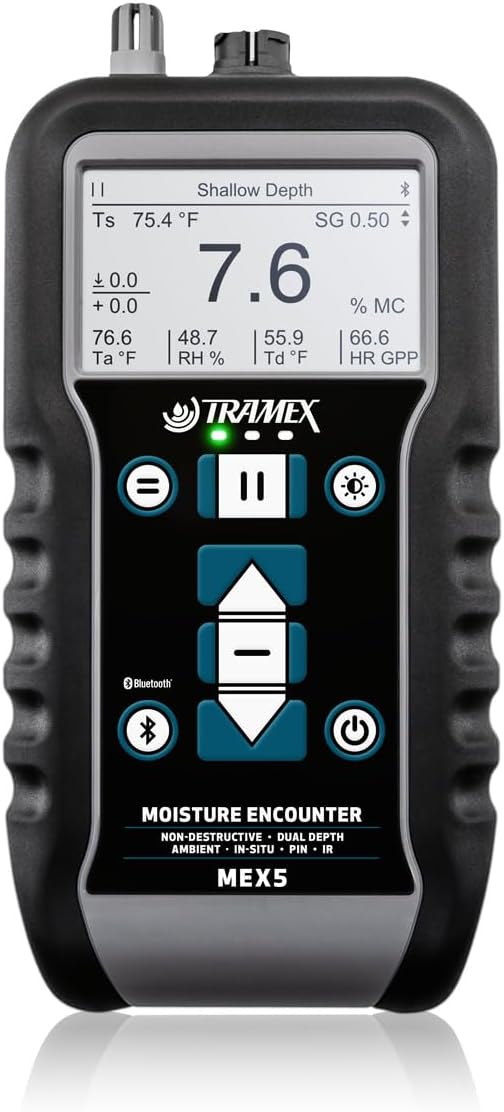

Billede 1.1: Tramex Moisture Encounter MEX5-enheden, der viser dens digitale display og kontrolknapper.

2. Nøglefunktioner

• Robust ergonomisk design: Bygget til holdbarhed og komfortabel håndtering.
• Dobbelt dybdepenetration: Muliggør sammenlignende analyse af overflade- og kernefugtighed, hvilket minimerer substratets indflydelse på aflæsningerne.
• Skala for lav dybde: Giver en feltpenetration på op til 9 mm (0.4 tommer).
• Fem ikke-destruktive følsomhedsområder: Dedikerede indstillinger til træ og tømmer, lav dybde, gips og tagdækning, puds og tegl og murværk.
• Valgfrie sonder: Understøtter eksterne pin- og relative fugtighedsprober (RH) for udvidede målemuligheder.
• Integreret hygrometer: Måler omgivelsesforhold og psykrometriske værdier.
• Infrarødt overfladetermometer: Giver aflæsninger af overfladetemperatur.
• Avanceret træmåling: Har valg af mere end 500 træarter, justering af den specifikke tyngdekraft (SG) og automatisk temperaturkorrektion for præcis træets %MC.
• Bluetooth-forbindelse: Forbinder til Tramex Meters-appen for datavisualisering og geodatatagrapportering og kortlægning.

Billede 2.1: Visuel repræsentation af Tramex MEX5's vigtigste fordele, herunder dobbelt dybdemåleområde, anvendelse til flere materialer og et letlæseligt digitalt display.

3. Opsætning

3.1 Batteriinstallation

1. Find batterirummet på bagsiden af ​​enheden.
2. Åbn dækslet til rummet.
3. Isæt de nødvendige batterier, og sørg for at polariteten vender korrekt. MEX5 kræver batterier for at fungere.
4. Luk batterirummets dæksel forsvarligt.

3.2 Indledende tænding

Tryk og hold tænd/sluk-knappen (U) indtil displayet lyser. Enheden vil udføre en selvkontrol og derefter vise standardmåleskærmen.

3.3 App-forbindelse (Bluetooth)

1. Download Tramex Meters-appen fra din enheds appbutik (tilgængelig til iOS og Android).
2. Sørg for, at Bluetooth er aktiveret på din mobilenhed.
3. Åbn Tramex Meters-appen, og følg instruktionerne på skærmen for at parre med din MEX5-enhed. MEX5 har en dedikeret Bluetooth-knap til aktivering.
4. Når du er tilsluttet, kan du view, log og generer rapporter over dine fugtighedsaflæsninger.

4. Betjeningsvejledning

4.1 Ikke-destruktiv måling

MEX5 tilbyder ikke-destruktiv testning på tværs af fem materialeområder:

• Træ og tømmer: Til forskellige træsorter.
• Lav dybde: Til fugtighedsdetektion på overfladeniveau op til 9 mm.
• Gipsvægge og tagdækning: Optimeret til disse materialer.
• Gips og fliser: Til gips- og keramiske fliseoverflader.
• Murværk: Til beton, mursten og andre murværksmaterialer.

1. Vælg det relevante materialeområde ved hjælp af enhedens navigationsknapper.
2. Placer basen af ​​MEX5 fast mod overfladen af ​​det materiale, der skal testes.
3. Aflæs fugtighedsmålingen direkte på det digitale display.
4. For analyse med dobbelt dybde skal du sammenligne aflæsninger fra standarddybde- og lavdybdetilstandene.

Billede 4.1: En tretrinsvejledning, der illustrerer betjeningen af ​​Tramex MEX5: placering af enheden på materialet, øjeblikkelig aflæsning af målingen på skærmen og synkronisering af data med Tramex Meters-appen for detaljeret rapportering.

4.2 Brug af valgfrie pin- og RH-prober

MEX5 understøtter eksterne sonder til specifikke anvendelser:

• Stiftprober: Tilslut en nåleprobe til den dertil beregnede port for direkte måling af fugtindhold i træ, gipsvægge og WME (træfugtighedsekvivalent) aflæsninger. Indsæt nålene i materialet.
• In-situ RH-sonder: Tilslut en in-situ RH-sonde til aflæsning af ligevægtsrelativ fugtighed i beton eller andre materialer. Følg sondens specifikke installationsanvisninger.

Billede 4.2: Demonstrerer Tramex MEX5's multitestfunktion, der viser enheden i brug med stifttypeprober til træ og gipsvæg, samt dens stiftløse, ikke-destruktive funktion. Tilbehør sælges separat.

4.3 Hygrometer- og IR-termometerfunktioner

• hygrometer: Det indbyggede hygrometer overvåger kontinuerligt omgivelsestemperatur og relativ luftfugtighed og beregner psykrometriske værdier. Disse aflæsninger vises på skærmen.
• Infrarødt overfladetermometer: Ret IR-sensoren mod den ønskede overflade for at måle dens temperatur. Dette kan bruges til at beregne dugpunkt og andre relaterede værdier.

4.4 Træsorter og temperaturkorrektion

For nøjagtige målinger af træfugtighed:

• Valg af træsort: Naviger gennem menuen for at vælge den specifikke træsort, der testes, blandt over 500 muligheder.
• Justering af specifik tyngdekraft (SG): Juster indstillingen for den specifikke tyngdekraft, hvis den er kendt for trætypen, for yderligere at forbedre nøjagtigheden.
• Automatisk temperaturkorrektion: Enheden korrigerer automatisk for temperaturvariationer for at sikre præcise %MC-aflæsninger.

4.5 App-integration og rapportering

Tramex Meters-appen forbedrer funktionaliteten af ​​MEX5:

• Datavisualisering: View aflæsninger i realtid og historiske data.
• Geotagging: Automatisk tag målesteder.
• Fugtkortlægning: Opret visuelle fugtighedskort over testede områder.
• Rapportering: Generer detaljerede rapporter og diagrammer til deling.

Billede 4.3: Illustrerer Tramex MEX5's app-integration og viser, hvordan geo-tagged og tids-stampdata om fugtkortlægning kan være viewredigeret og delt via iOS- og Android-applikationen.

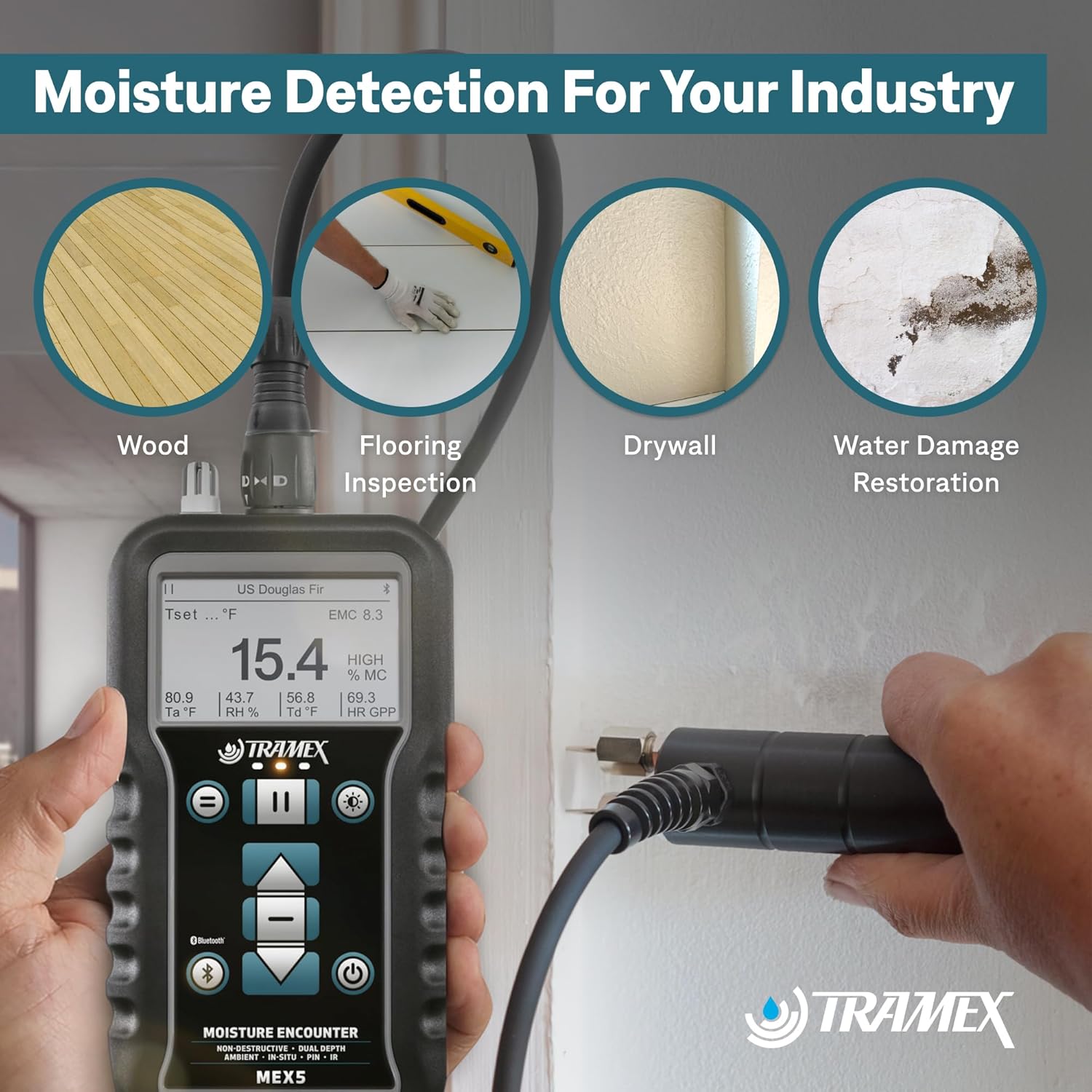

Billede 4.4: Viser forskellige anvendelser af Tramex MEX5 inden for fugtdetektion, herunder træ, gulvinspektion, gipsvægge og vandskadesanering, hvilket fremhæver dens alsidighed på tværs af forskellige brancher.

5. Vedligeholdelse

5.1 Rengøring

Tør enheden af ​​med en blød, tør klud. Brug ikke slibende rengøringsmidler eller opløsningsmidler, da disse kan beskadige casing eller display. Sørg for, at sensorområderne er fri for støv og snavs.

5.2 Opbevaring

Opbevar MEX5 i dens beskyttelsesetui på et køligt og tørt sted, når den ikke er i brug. Undgå ekstreme temperaturer og direkte sollys. Fjern batterierne, hvis den opbevares i længere perioder, for at forhindre lækage.

5.3 Udskiftning af batteri

Når batteriindikatoren viser lav strøm, skal batterierne udskiftes som beskrevet i afsnit 3.1. Brug kun den anbefalede batteritype.

5.4 Kalibrering

Tramex MEX5 leveres med et kalibreringscertifikat. Regelmæssige kalibreringskontroller anbefales for at sikre fortsat nøjagtighed. Se Tramex support for information om kalibreringstjenester.

6. Fejlfinding

• Enheden tænder ikke: Kontroller batteriinstallationen, og sørg for, at batterierne er opladet eller udskiftet.
• Upræcise læsninger: Sørg for, at det korrekte materialeområde er valgt. Bekræft korrekt kontakt med overfladen. Kontroller for miljømæssige faktorer, der påvirker aflæsningerne. Overvej omkalibrering, hvis problemerne fortsætter.
• Problemer med Bluetooth-forbindelse: Sørg for, at Bluetooth er aktiveret på både MEX5 og din mobilenhed. Genstart begge enheder. Tjek Tramex Meters-appen for opdateringer.
• Skærm virker ikke: Kontroller batteriniveauet. Hvis problemet fortsætter efter udskiftning af batteriet, skal du kontakte support.

7. Specifikationer

8. Garanti og support

8.1 Garantioplysninger

For detaljerede garantioplysninger vedrørende din Tramex Moisture Encounter MEX5 henvises til den dokumentation, der følger med dit produkt, eller besøg den officielle Tramex-side. webGarantibetingelserne dækker typisk fabrikationsfejl i en bestemt periode fra købsdatoen.

8.2 Teknisk support

Hvis du støder på problemer eller har brug for teknisk assistance med din Tramex MEX5, bedes du kontakte Tramex kundesupport. Kontaktoplysninger kan normalt findes på Tramex-webstedet. webwebstedet eller i den hurtige brugervejledning, der følger med instrumentet.
