Ruijie Reyee RG-EW1200R / RAP1261 Wi-Fi-forstærker brugsanvisning

1. Produktet er slutview

Ruijie Reyee RG-EW1200R, også kendt som RAP1261, er et AX3000 Wi-Fi 6 dual-band Gigabit indbygget adgangspunkt (AP) designet til at udvide og forbedre den trådløse netværksdækning. Det har indbyggede antenner og understøtter både 2.4 GHz (300 Mbps) og 5 GHz (867 Mbps) dual-radiofrekvenser, der overholder 802.11a/b/g/n/ac Wave1/Wave2/ax-protokollerne. Denne enhed inkluderer en 10/100/1000 Base-T-port og understøtter både AP- og routingtilstande samt roamingfunktioner på lag 2 og lag 3. Administrationen muliggøres via Reyee Unified Networking og Ruijie Cloud-appen.

Enheden er designet til vægmontering og understøtter 802.3at Power over Ethernet (PoE)-input med et maksimalt strømforbrug på mindre end 18 W. Når du bruger en ikke-standard PoE-adapter, er det vigtigt at konfigurere "PoE-indstillingerne" til "IEEE 802.3at" via enhedens web grænseflade for at sikre korrekt drift.

2. Opsætning og installation

Dette afsnit beskriver de generelle trin til installation og opsætning af dit Ruijie Reyee RAP1261 vægindbyggede AP. Professionel installation af en kvalificeret tekniker anbefales på grund af enhedens vægindbyggede karakter og dens strømkrav.

2.1 Udpakning og komponenter

Bekræft at alle komponenter er til stede i pakken:

• Ruijie Reyee RAP1261 In-wall AP enhed
• Monteringsudstyr (hvis inkluderet, typisk til vægmontering)
• Lynstartguide (se denne manual for detaljerede instruktioner)

2.2 Fysisk installation

RAP1261 er designet til indbygning i væggen. Dette involverer typisk:

1. Forberedelse af strømkilde: Sørg for, at en passende 802.3at PoE-aktiveret netværksswitch eller injektor er tilgængelig til at forsyne adgangspunktet med strøm. Strømforsyningens udgangseffekt skal overstige adgangspunktets maksimale strømforbrug på 18 W.
2. Vægmontering: Følg omhyggeligt de medfølgende monteringsvejledninger for at fastgøre AP'et i en standard stikkontaktdåse.
3. Netværks forbindelse: Tilslut et Ethernet-kabel fra din PoE-kilde til WAN/PoE-porten på bagsiden af ​​RAP1261.

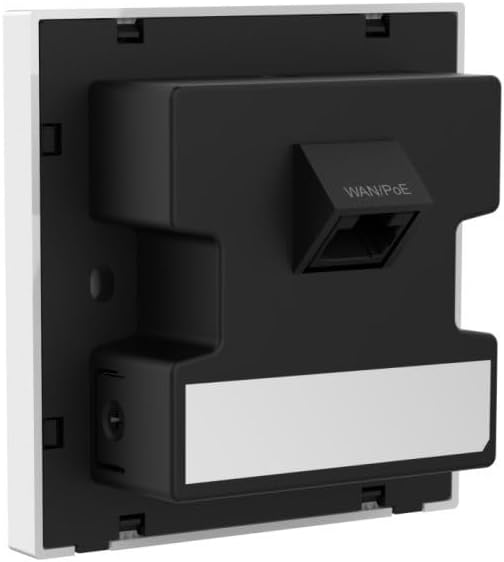

Figur 1: Bag view af Ruijie Reyee RAP1261 vægmonteret AP. Dette billede viser enhedens bagpanel med fremhævet WAN/PoE Ethernet-porten til netværks- og strømtilslutning samt monteringstapperne til vægmontering. Et etiketområde er også synligt nederst.

2.3 Indledende konfiguration

Efter fysisk installation og opstart:

• Tænd: Enheden tændes automatisk, når den er tilsluttet en PoE-kilde. Se LED-indikatorerne for status.
• Netværksadgang: Tilslut en enhed (f.eks. bærbar computer, smartphone) til det standard-Wi-Fi-netværk, der udsendes af AP'et (SSID og adgangskode findes typisk på en etiket på enheden eller i hurtigstartvejledningen).
• Web Grænsefladeadgang: Åbn a web browseren og naviger til AP'ets standard-IP-adresse (f.eks. 192.168.1.1 eller lignende, se hurtigstartvejledningen). Log ind med standardoplysningerne.
• PoE-indstillinger (hvis relevant): Hvis du bruger en ikke-standard PoE-adapter, skal du navigere til "PoE-indstillinger" i web interface og indstil "PoE-tilstand" til "IEEE 802.3at".
• Grundlæggende Wi-Fi-konfiguration: Konfigurer dit ønskede Wi-Fi-netværksnavn (SSID), adgangskode og sikkerhedsindstillinger for både 2.4 GHz- og 5 GHz-båndene.
• Driftstilstand: Vælg mellem AP-tilstand eller routingtilstand baseret på dine netværkskrav.
• App Management: Download Ruijie Cloud-appen eller Reyee Router-appen fra din enheds appbutik. Følg instruktionerne i appen for at tilføje og administrere din RAP1261.

3. Betjeningsvejledning

Ruijie Reyee RAP1261 tilbyder forskellige funktioner til at optimere dit trådløse netværk.

3.1 Wi-Fi-forbindelse

• Dual-band betjening: AP'et sender Wi-Fi på både 2.4 GHz og 5 GHz frekvenser. Tilslut dine enheder til det passende bånd for optimal ydeevne. 5 GHz-båndet tilbyder højere hastigheder, men kortere rækkevidde, mens 2.4 GHz giver bredere dækning.
• Mesh-funktionalitet: Hvis AP'et implementeres som en del af et Reyee Mesh-netværk, integreres det problemfrit for at give udvidet og samlet Wi-Fi-dækning.

3.2 Administration via Reyee App / Ruijie Cloud

Den dedikerede mobilapplikation giver omfattende kontrol over dit AP:

• Netværksovervågning: View tilsluttede enheder, netværkstrafik og AP-status.
• Konfigurationsændringer: Rediger Wi-Fi-indstillinger, driftstilstande og andre netværksparametre.
• Firmwareopdateringer: Tjek efter og installer den nyeste firmware for at sikre optimal ydeevne og sikkerhed.
• LED-kontrol: Juster eller deaktiver LED-indikatorerne på enheden for diskret betjening.

3.3 Avancerede funktioner

Afhængigt af din konfiguration og netværksopsætning understøtter RAP1261:

• AP-tilstand: Fungerer som et trådløst adgangspunkt og udvider et eksisterende kabelbaseret netværk trådløst.
• Routingtilstand: Kan fungere som en basisrouter til mindre netværk.
• Lag 2 og lag 3 roaming: Gør det muligt for trådløse klienter at skifte problemfrit mellem flere AP'er i et større netværk.

4. Vedligeholdelse

Regelmæssig vedligeholdelse sikrer din Ruijie Reyee RAP1261s lange levetid og optimale ydeevne.

• Hold rent: Tør forsigtigt enhedens yderside af med en blød, tør klud. Undgå at bruge flydende rengøringsmidler eller aerosoler.
• Firmwareopdateringer: Tjek jævnligt for og installer firmwareopdateringer via Ruijie Cloud-appen eller web Firmwareopdateringer inkluderer ofte forbedringer af ydeevnen, sikkerhedsrettelser og nye funktioner.
• Miljøforhold: Sørg for, at enheden fungerer inden for de angivne temperatur- og fugtighedsområder for at forhindre overophedning eller beskadigelse.

5. Fejlfinding

Dette afsnit omhandler almindelige problemer, du kan støde på med din RAP1261.

5.1 Ingen strøm / Enheden tænder ikke

• Tjek PoE-forbindelse: Sørg for, at Ethernet-kablet er korrekt tilsluttet WAN/PoE-porten og til en fungerende 802.3at PoE-kilde.
• Bekræft PoE-kilde: Bekræft, at din PoE-switch eller injektor er tændt og leverer tilstrækkelig strøm (output > 18W).
• Ikke-standard PoE: Hvis du bruger en ikke-standard PoE-adapter, skal du sørge for, at "PoE-tilstand" er indstillet til "IEEE 802.3at" i enhedens web interface.

5.2 Intet Wi-Fi-signal eller problemer med forbindelse

• Tjek LED-indikatorer: Se enhedens LED-statuslamper (hvis synlige) for at bestemme dens driftstilstand. Se hurtigstartvejledningen for LED-betydning.
• Bekræft konfiguration: Log ind på web brugergrænsefladen eller Ruijie Cloud-appen for at sikre, at Wi-Fi-indstillingerne (SSID, adgangskode, sikkerhedstype) er korrekt konfigureret og aktiveret.
• Genstart enhed: Tænd og sluk for AP'et ved at frakoble og tilslutte PoE-kablet igen.
• Interferens: Sørg for, at der ikke er større interferenskilder (f.eks. mikrobølgeovne, trådløse telefoner) i nærheden af ​​adgangspunktet.

5.3 Langsom Wi-Fi-hastighed

• Bandvalg: Sørg for, at enheder med høj båndbredde er tilsluttet 5 GHz-båndet, hvis det er muligt.
• Kanalinterferens: Brug Ruijie Cloud-appen eller web grænseflade til at udføre en kanalscanning og vælge mindre overbelastede Wi-Fi-kanaler.
• Firmware: Sørg for, at AP'et har den nyeste firmware installeret.
• Netværksbelastning: Tjek om andre enheder på dit netværk bruger en betydelig mængde båndbredde.

5.4 Kan ikke få adgang Web Brugerflade eller app

• IP-adresse: Bekræft, at du bruger den korrekte IP-adresse til adgangspunktet. Hvis adgangspunktet er i routingtilstand, kan dens IP-adresse være forskellig fra standardadressen.
• Netværks forbindelse: Sørg for, at din enhed er forbundet til AP'ens netværk (enten kablet eller trådløst).
• Firewall/antivirus: Deaktiver midlertidigt enhver firewall eller antivirussoftware på din computer, der muligvis blokerer adgang.
• Nulstil: Som en sidste udvej, udfør en fabriksnulstilling (se hurtigstartvejledningen for nulstillingsproceduren). Dette vil nulstille alle indstillinger til standardindstillingerne.

6. Specifikationer

7. Garanti og support

For garantioplysninger henvises til den dokumentation, der fulgte med dit køb, eller kontakt din forhandler. Supportressourcer, herunder ofte stillede spørgsmål og yderligere teknisk assistance, kan være tilgængelige via Ruijies officielle webwebstedet eller Reyee Cloud-appen.
