ECOWITT HP2550 Vejrstation Konsol Brugermanual

1. Introduktion

ECOWITT HP2550 er en 7-tommer TFT-farvedisplaykonsol designet til brug med forskellige trådløse ECOWITT-vejrsensorer. Den giver omfattende overvågning af vejrforhold og viser data såsom indendørs og udendørs temperatur, luftfugtighed, atmosfærisk tryk, vindhastighed og -retning, nedbør, UV-indeks og solstråling. Konsollen understøtter Wi-Fi-forbindelse til dataupload til cloud-tjenester og giver mulighed for viewviser historiske sensordata og diagrammer direkte på skærmen.

Figur 1.1: ECOWITT HP2550-konsol

Denne manual indeholder detaljerede instruktioner til opsætning, betjening og vedligeholdelse af din HP2550-konsol for at sikre nøjagtig og pålidelig vejrovervågning.

2. Nøglefunktioner

• 7-tommer TFT-farveskærm: Højopløsningsskærm for tydelig datavisualisering.
• Omfattende vejrovervågning: Viser indendørs temperatur, luftfugtighed, absolut og relativt atmosfærisk tryk, vindhastighed, vindretning, nedbør, udendørs temperatur, luftfugtighed, UV, dugpunkt, vindafkøling, varmeindeks, månefase og tidspunkter for solopgang/solnedgang.
• Wi-Fi-forbindelse: Understøtter automatiske eller manuelle firmwareopgraderinger og dataoverførsel til Ecowitt Cloud eller personlige vejrstationsnetværk.
• Bred sensorkompatibilitet: Indsamler data fra forskellige trådløse Ecowitt-sensorer (f.eks. WS90, WS69, WS80, WS68, WH51, WH31, WN30, WN34, WH55, WH41, WH43, WH57, WH45).
• Justerbar lysstyrke: Skærmens lysstyrke kan frit justeres efter behov viewbetingelser.
• Flersproget support: Understøtter 8 sprog til brugergrænsefladen.
• Historiske data og grafer: View sensorhistorik og diagrammer direkte på konsollen.

3. Opsætning og installation

3.1 Strømforsyning til konsollen

HP2550-konsollen drives af en AC-adapter (medfølger). Tilslut adapteren til konsollens strømindgang, og sæt den i en almindelig stikkontakt. Konsollen bruger ikke batterier.

3.2 Sensorparring

Konsollen parres automatisk med kompatible Ecowitt-udendørssensorer såsom WS90, WS69, WS80 og WS68. Sørg for, at din udendørssensor er tændt og inden for konsollens rækkevidde. For yderligere sensorer (f.eks. WH51, WH31, WN30, WN34, WH55, WH41, WH43, WH57, WH45) vil konsollen automatisk registrere og vise deres data, når de er tændt og inden for rækkevidde.

Figur 3.1: Opsætning af konsol og udendørs sensor

3.3 Wi-Fi-konfiguration

For at aktivere dataupload og firmwareopdateringer skal du konfigurere konsollens Wi-Fi-indstillinger. Se skærmmenuen for Wi-Fi-opsætning. Konsollen kan overføre data til Ecowitt-skyen eller dit personlige vejrstationsnetværk.

4. Betjening

4.1 Display overview

Det 7-tommer TFT-display viser forskellige vejrparametre. Layoutet er designet til nem læsbarhed. Du kan navigere gennem forskellige skærme ved hjælp af knapperne i bunden af ​​konsollen.

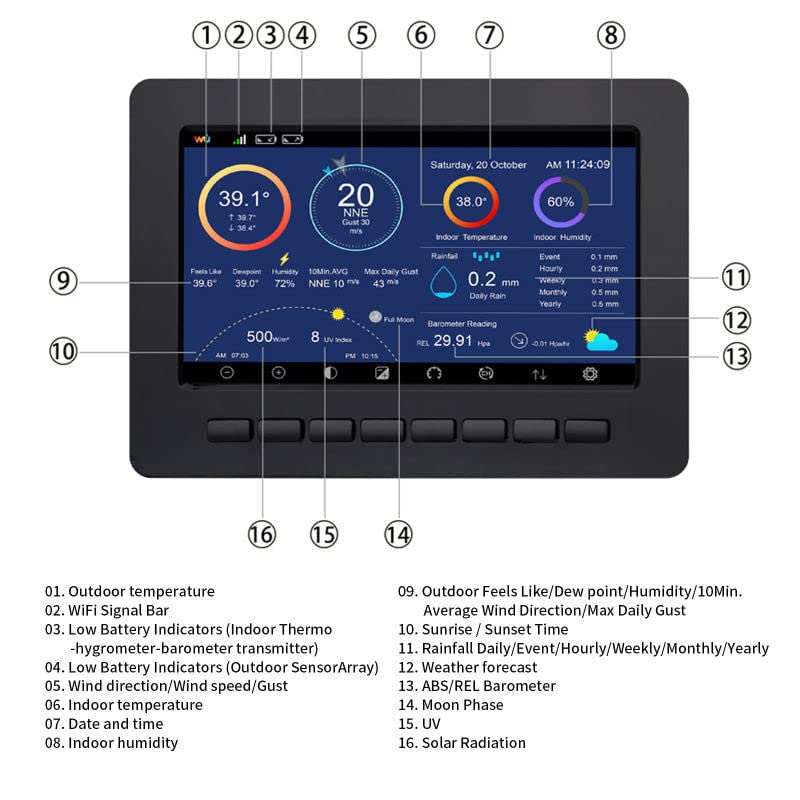

Figur 4.1: Konsoldisplaylayout med nøgleindikatorer

1. Udetemperatur
2. Wi-Fi-signalbjælke
3. Indikatorer for lavt batteri (indendørs termo-hygrometer-barometer sender)
4. Indikatorer for lavt batteri (udendørs sensorarray)
5. Vindretning/Vindhastighed/Vindstød
6. Indendørs temperatur
7. Dato og tid
8. Indendørs fugtighed
9. Udendørsfølelse/Dugpunkt/Fugtighed/10 min. gennemsnitlig vindretning/Maks. dagligt vindstød
10. Solopgang/solnedgangstid
11. Nedbør Dagligt/Begivenhed/Hourly/Ugentligt/Månedligt/Årligt
12. Vejrudsigt
13. ABS/REL-barometer
14. Månefase
15. UV
16. Solstråling

4.2 Justering af skærmindstillinger

Konsollen giver dig mulighed for at justere skærmens lysstyrke og skifte mellem forskellige baggrundstemaer (mørkeblå og lysegrå) for optimal viewkomfort.

Figur 4.2: Skift mellem visningstemaer

Brug den dedikerede knap på konsollen til at skifte mellem mørke og lyse baggrundstemaer. Lysstyrkejusteringer kan typisk findes i konsollens indstillingsmenu.

5. Sensorkompatibilitet

HP2550-konsollen er designet til at fungere problemfrit med en bred vifte af trådløse ECOWITT-sensorer, så du kan tilpasse dit vejrovervågningssystem. Konsollen kan modtage data fra flere typer sensorer samtidigt.

Figur 5.1: Kompatibilitetsdiagram for HP2550-konsolsensorer

Understøttede sensorer:

• Integrerede udendørs sensorer: WS90, WS69, WS80, WS68 (7-i-1 sensorer).
• Flerkanals temperatur- og fugtighedssensorer: Op til 8 x WN31, WH31.
• Flerkanals temperatursensorer: Op til 8 x WN30, WN34S/L.
• Jordfugtighedssensorer: Op til 8 x WH51.
• PM2.5 luftkvalitetssensorer: Op til 4 x WH41, WH43.
• Vandlækagesensorer: Op til 4 x WH55.
• Lynsensor: 1 stk. WH57.
• Alt-i-en PM2.5/PM10/CO2/Temp/Fugtighedssensor: 1 stk. WH45.
• Regnmåler: WH40.
• Indendørs termo-hygrometer-barometer: WN32 (Bemærk: HP2550-konsollen har ikke indbyggede sensorer til måling af indendørs temperatur, fugtighed eller atmosfærisk tryk. En separat WN32-sensor er nødvendig for at vise disse oplysninger.)

6. Vedligeholdelse

6.1 firmwareopdateringer

Firmwareopdateringer til HP2550-konsollen udføres ved hjælp af et micro SD-kort (op til 32 GB, formateret som FAT32). USB-porten på konsollen er kun til firmwareopdateringer og ikke til datakommunikation. Kontroller regelmæssigt ECOWITT webwebstedet for de nyeste firmwareversioner for at sikre optimal ydeevne og adgang til nye funktioner.

6.2 Rengøring

Tør konsollens skærm og kabinet af med en blød, tør klud. Undgå at bruge slibende rengøringsmidler eller opløsningsmidler, der kan beskadige skærmen eller kabinettet.asing.

7. Fejlfinding

• Ingen visning af indendørs temperatur/fugtighed/tryk: HP2550-konsollen har ikke indbyggede indendørssensorer. Du skal købe og parre en separat WN32 indendørssensor for at vise disse parametre.
• Sensordata vises ikke:
  • Sørg for, at sensoren er tændt, og at batterierne ikke er afladede.
  • Bekræft, at sensoren er inden for konsollens trådløse rækkevidde (typisk op til 100 meter / 328 fod i fri luft). Forhindringer som vægge kan reducere rækkevidden.
  • Tjek for stærke interferenskilder i nærheden.
  • Prøv at parre sensoren igen, hvis det er relevant (se den sensorspecifikke manual).
• Problemer med Wi-Fi-forbindelse:
  • Sørg for, at dit Wi-Fi-netværk er 2.4 GHz (5 GHz-netværk understøttes ikke).
  • Kontroller, at Wi-Fi-adgangskoden er indtastet korrekt.
  • Flyt konsollen tættere på din Wi-Fi-router.
  • Genstart din router og konsollen.
• Skærmen reagerer ikke: Prøv at tage strømadapteren ud, vent et par sekunder og sæt den i igen for at genstarte konsollen.
