1. Introduktion
Denne brugermanual indeholder detaljerede instruktioner til installation, drift og vedligeholdelse af Reyee 6-Port Gigabit Managed PoE Switch (model: RG-ES206GC-P). Denne enhed er designet til at give pålidelig og hurtig netværksforbindelse med Power over Ethernet (PoE)-funktioner, hvilket forenkler netværksimplementering til forskellige applikationer. Det er en holdbar og stærk netværksløsning.
2. Produktet er slutview
2.1 Pakkens indhold
- Reyee 6-ports Gigabit Administreret PoE-switch (RG-ES206GC-P)
- Strømadapter
- Brugermanual
2.2 Fysisk beskrivelse
Reyee RG-ES206GC-P-afbryderen har et robust metalkabinet.asing designet til holdbarhed og effektiv varmeafledning. Frontpanelet inkluderer alle netværksporte og LED-indikatorer for nem statusovervågning.
Figur 2.1: Frontpanel på RG-ES206GC-P-switchen
Frontpanelet består af fire PoE-kompatible Gigabit Ethernet-porte (1-4) og to Gigabit uplink-porte (5-6). Hver port har tilhørende LED-indikatorer, der viser linkstatus og -aktivitet. Der er også en dedikeret status-LED og en LED-tilstandsknap.
Figur 2.2: Bagpanel på RG-ES206GC-P-kontakten
Bagpanelet har DC-strømindgangen (DC--54V) og en nulstillingsknap. Der er også et jordpunkt for korrekt jordforbindelse.

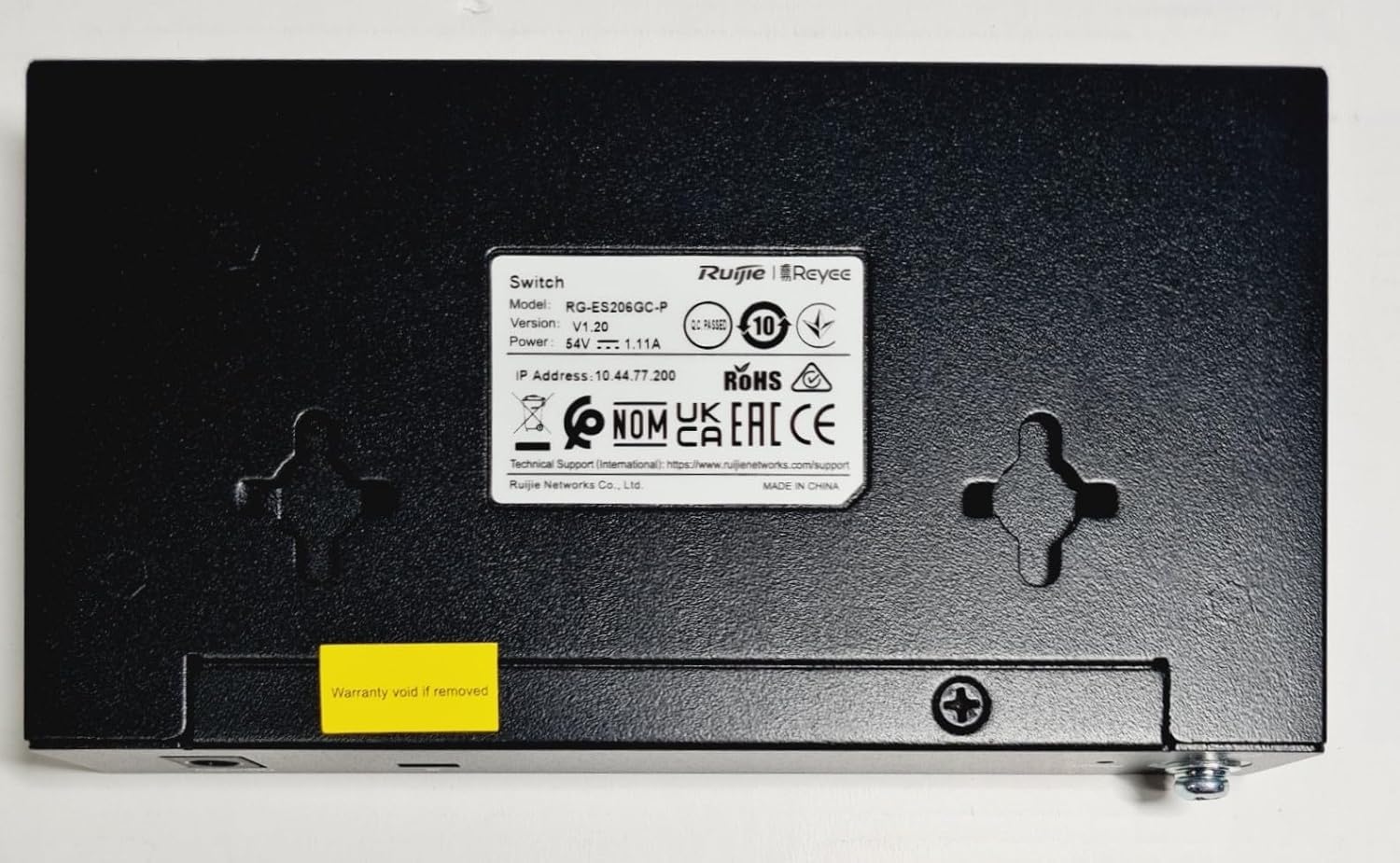

Figur 2.3: Bundpanel på RG-ES206GC-P-switchen
Bundpanelet har produktmærkatet med model, serienummer og tekniske oplysninger samt monteringspunkter for fleksibel installation.
2.3 LED-indikatorer
Kontakten har LED-indikatorer, der giver statusinformation i realtid. LED-tilstandskontakten giver mulighed for at skifte mellem to visningstilstande:
| Indikator | Status | Beskrivelse |
|---|---|---|
| Status-LED | On | Enheden er tændt og fungerer normalt. |
| Port-LED'er (tilstand 1) | On | Link etableret. |
| Blinker | Aktivitet (datatransmission/modtagelse). | |
| Grøn | 1000/100/10 Mbps hastighed. | |
| Port-LED'er (tilstand 2) | Grøn | PoE God forsyning (strømforsyningen er korrekt). |
| Blinker | PoE-overbelastning (strømforbruget overstiger portkapaciteten). |
3. Opsætning
3.1 Før du begynder
- Sørg for, at installationsmiljøet er tørt, godt ventileret og inden for det anbefalede driftstemperaturområde.
- Placer kontakten på en stabil, plan overflade, eller monter den sikkert ved hjælp af de medfølgende monteringspunkter.
- Kontroller, at strømkilden overholder volumenkravene.tage-krav (110 volt vekselstrøm).
3.2 Hardwareinstallation
- Tilslut strøm: Tilslut den medfølgende strømadapter til DC--54V-indgangsporten på bagpanelet af kontakten, og sæt derefter adapteren i en passende stikkontakt. Status-LED'en skal lyse.
- Tilslut netværksenheder:
- For ikke-PoE-enheder (f.eks. computere, routere) skal du tilslutte dem til en af de 6 RJ45-porte ved hjælp af standard Ethernet-kabler.
- For PoE-drevne enheder (f.eks. IP-kameraer, VoIP-telefoner, trådløse adgangspunkter) skal du tilslutte dem til port 1-4. Switchen vil automatisk registrere og forsyne dem med strøm.
- Bekræft forbindelser: Kontrollér LED-indikatorerne for hver tilsluttet port. Et konstant grønt lys indikerer typisk en vellykket forbindelse, og blinkende lys indikerer dataaktivitet. For PoE-porte skal du sørge for, at PoE Good Supply-LED'en er grøn.
4. Betjeningsvejledning
Reyee RG-ES206GC-P er en administreret PoE-switch, der tilbyder avancerede netværksadministrationsfunktioner ud over grundlæggende plug-and-play-funktionalitet. Når hardwareinstallationen er færdig, begynder switchen at videresende netværkstrafik.
4.1 Grundlæggende betjening
- Tænd/sluk: Du skal blot tilslutte eller frakoble strømadapteren. Der er ingen separat tænd/sluk-knap.
- Dataoverførsel: Switchen lærer automatisk MAC-adresser og videresender datarammer til de korrekte destinationsporte ved Gigabit-hastigheder (1000 Mbps).
- PoE-funktionalitet: For enheder tilsluttet port 1-4, registrerer switchen automatisk PoE-kompatibilitet og leverer strøm i henhold til IEEE 802.3af/at-standarderne.
4.2 Netværkskonfiguration (administrerede funktioner)
Som en administreret switch giver RG-ES206GC-P mulighed for avanceret konfiguration og overvågning via en web-baseret administrationsgrænseflade. For detaljerede instruktioner om adgang til og konfiguration af funktioner såsom VLAN'er, QoS, portspejling og PoE-administration henvises til den omfattende softwarebrugervejledning eller producentens officielle support. webwebsted. Typisk skal du tilslutte en computer til switchen og få adgang til dens standard-IP-adresse via en web browser.
5. Vedligeholdelse
- Rensning: Rengør regelmæssigt ydersiden af kontakten med en blød, tør klud. Brug ikke flydende rengøringsmidler eller rengøringsmidler på sprayform. Sørg for, at ventilationsåbningerne er fri for støv og snavs for at forhindre overophedning.
- Ventilation: Sørg for tilstrækkelig luftgennemstrømning omkring kontakten. Bloker ikke ventilationshullerne på siderne af enheden.
- Firmwareopdateringer: Tjek RUIJIE-embedsmanden med jævne mellemrum webwebsted for firmwareopdateringer. At holde firmwaren opdateret sikrer optimal ydeevne, sikkerhed og adgang til nye funktioner.
- Miljøforhold: Brug kontakten inden for de angivne temperatur- og fugtighedsområder for at sikre lang levetid og stabil ydeevne.
6. Fejlfinding
Dette afsnit indeholder løsninger på almindelige problemer, du kan støde på med din Reyee RG-ES206GC-P-switch.
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Ingen strøm (status-LED slukket) | Strømadapteren er ikke tilsluttet eller defekt; problem med stikkontakten. | Sørg for, at strømadapteren er korrekt tilsluttet til kontakten og en fungerende stikkontakt. Test stikkontakten med en anden enhed. |
| Intet link på en port (Port-LED slukket) | Ethernet-kabel defekt eller frakoblet; tilsluttet enhed er slukket eller defekt. | Kontrollér kabelforbindelserne i begge ender. Prøv et andet Ethernet-kabel. Sørg for, at den tilsluttede enhed er tændt og fungerer korrekt. |
| PoE-enhed tænder ikke (PoE-LED slukket eller blinker) | PoE-enhed er ikke kompatibel; kabelproblem; PoE-budget overskredet; PoE-overbelastning. | Sørg for, at enheden er PoE-kompatibel (IEEE 802.3af/at). Kontroller Ethernet-kablet. Reducer antallet af PoE-enheder med høj effekt, eller brug en separat strømkilde til nogle enheder, hvis PoE-budgettet overskrides. Kontroller PoE LED-tilstand 2 for status for 'PoE-overbelastning'. |
| Problemer med netværkets ydeevne | Kabelkvalitet; netværkssløjfe; høj netværkstrafik. | Brug Ethernet-kabler af høj kvalitet (Cat5e eller Cat6). Kontroller for utilsigtede netværksløjfer. Overvåg netværkstrafikken, hvis det er administreret, og overvej QoS-indstillingerne. |
| Kan ikke få adgang web ledelsesgrænseflade | Forkert IP-adresse; problem med netværkskonfiguration på pc'en. | Sørg for, at din pc's IP-adresse er i samme subnet som switchens standard-IP-adresse. Bekræft switchens IP-adresse. Prøv at nulstille switchen til fabriksindstillingerne (se producentens vejledning for procedure). |
7. Specifikationer
Følgende tabel beskriver de vigtigste tekniske specifikationer for Reyee 6-Port Gigabit Managed PoE Switch (RG-ES206GC-P).
| Feature | Specifikation |
|---|---|
| Model | RG-ES206GC-P |
| Havne | 6 x RJ45 Gigabit Ethernet (4 x PoE, 2 x Uplink) |
| Dataoverførselshastighed | 10/100/1000 Mbps (Gigabit) |
| Switch Type | Administreret PoE -switch |
| PoE Standard | IEEE 802.3af / kl |
| Voltage Indgang | 110 volt (AC) |
| Etui materiale | Metal |
| Varens vægt | 0.79 kilo (1.74 pund) |
| Produktmål (L x B x H) | 19.69 x 19.69 x 11.02 tommer |
| Kompatible enheder | Stationære enheder, PoE-drevne enheder (f.eks. IP-kameraer, VoIP-telefoner, AP'er) |
| Fabrikant | Ruijie |
8. Garanti og support
RUIJIE-produkter er designet til pålidelighed og ydeevne. For information om garantiperioden og vilkårene for din Reyee 6-Port Gigabit Managed PoE Switch, se venligst garantikortet, der følger med dit produkt, eller besøg den officielle RUIJIE-websted. webwebsted.
For teknisk support, hjælp til fejlfinding ud over denne manual eller for at forespørge om service, bedes du kontakte RUIJIEs kundesupport via deres officielle kanaler. Du kan typisk finde kontaktoplysninger, ofte stillede spørgsmål og yderligere ressourcer på producentens hjemmeside. webwebsted.
