Indledning
Tak, fordi du har valgt PUTORSEN vægbeslag til to skærme. Dette produkt er designet til at give en sikker, pladsbesparende og ergonomisk justerbar løsning til montering af to skærme på en væg. Denne manual indeholder vigtige oplysninger om sikker og korrekt installation, betjening og vedligeholdelse af dit nye skærmbeslag. Læs den grundigt, inden du starter installationen, og gem den til senere brug.
Produkt overview
PUTORSEN vægbeslag til dobbeltskærme er konstrueret til optimal ydeevne og holdbarhed. Nøglefunktioner inkluderer:
- Ultrabredskærmskompatibilitet: Understøtter de fleste 24 til 38 tommer skærme med en maksimal vægtkapacitet på 10 kg pr. skærm.
- VESA-overholdelse: Kompatibel med VESA-mønstre 75 x 75 mm og 100 x 100 mm.

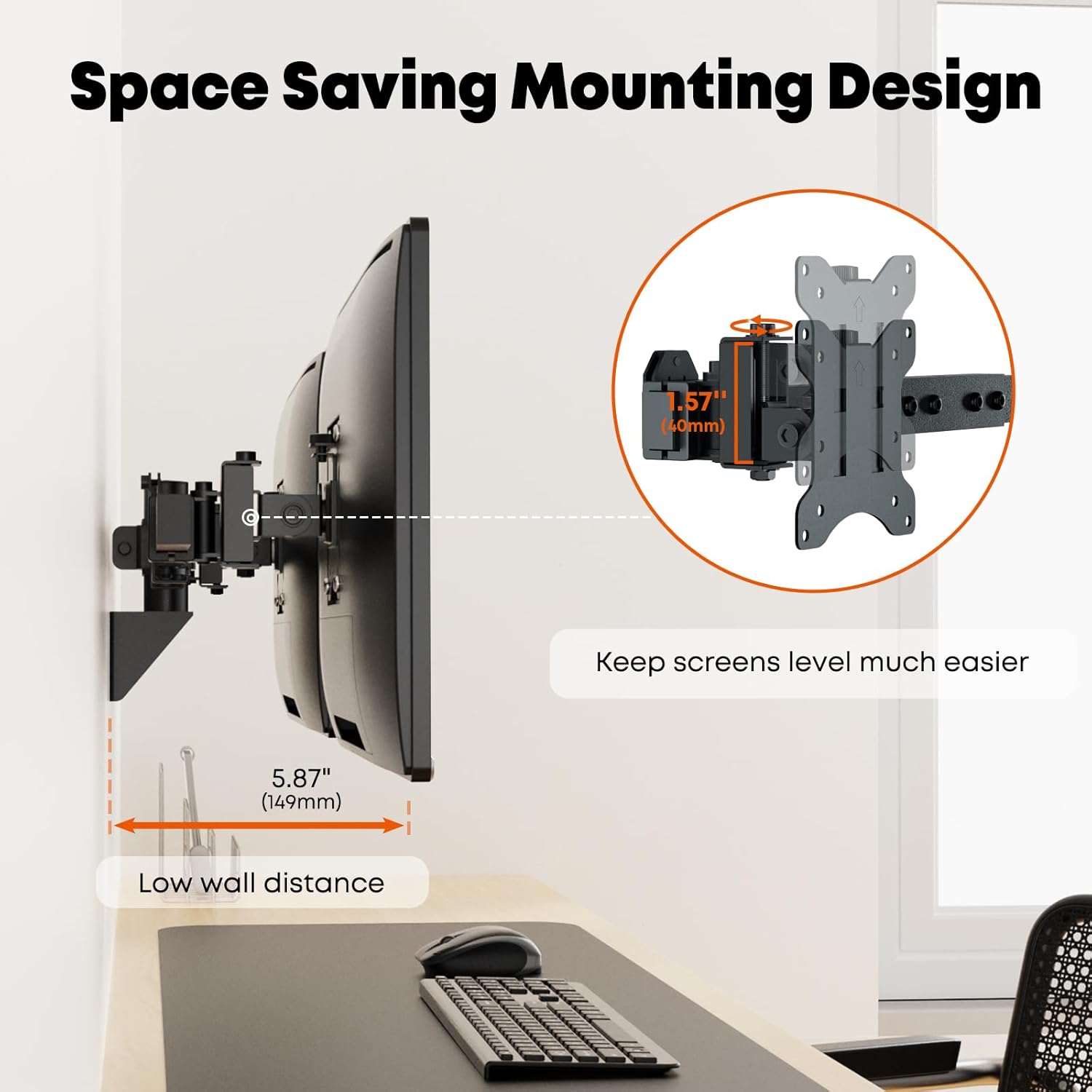

- Opsætning af plan væg: Unikt, kraftigt armdesign muliggør en ren installation tæt på væggen.

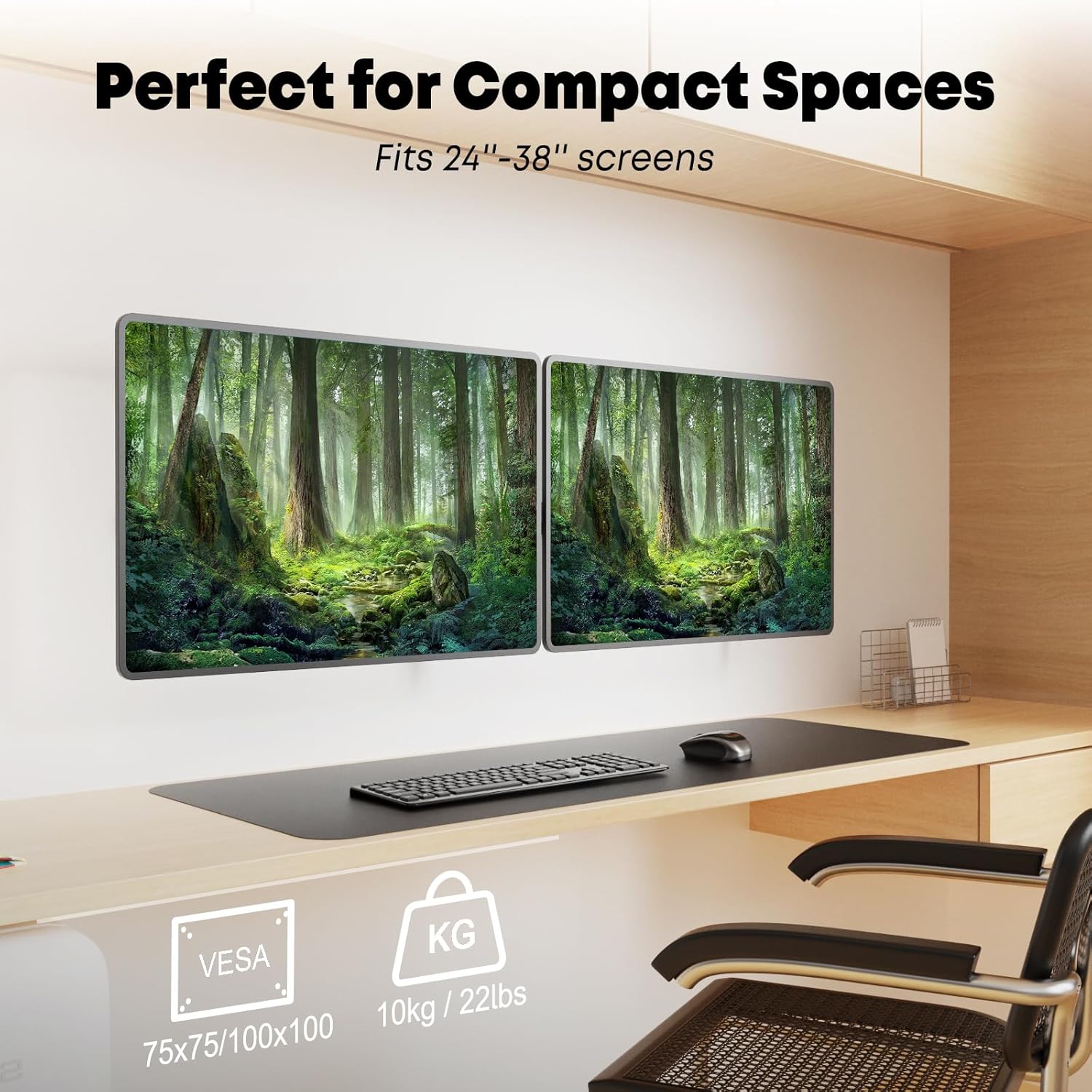

- Pladsbesparelse: Frigør værdifuld skrivebordsplads ved at hæve skærmene.
- Kabelstyring: Integrerede klemmer hjælper med at organisere og skjule kabler for et pænt udseende.
- Fuldt justerbar: Tilbyder +45° til -45° hældning, 180° drejning og 360° rotation for optimal viewing vinkler.
Opsætning og installation
Korrekt installation er afgørende for dine skærmes stabilitet og sikkerhed. Dette beslag kan installeres på betonvægge, murvægge eller enkelte træstolper.
1. Identifikation af vægtype
Før du borer, skal du identificere din vægtype. Beslaget er egnet til beton-, murværks- eller trælægtevægge. Sørg for, at du har det rigtige værktøj og de rigtige beslag til din specifikke vægtype.
2. Montering af vægpladen
Fastgør hovedvægpladen til den valgte vægplacering. Brug en stolpesøger til træstolper. Bor forboringshuller i henhold til den medfølgende skabelon, og fastgør pladen med de passende skruer og ankre til din vægtype.
3. Samling af skærmarmene
Fastgør den vandrette arm til vægpladen. Sørg for, at alle forbindelser er sikre. Designet muliggør en plan opsætning, hvilket minimerer afstanden fra væggen til bagsiden af dine skærme.
4. Montering af skærme på VESA-plader
Fastgør VESA-pladerne på bagsiden af dine skærme med de medfølgende skruer. Sørg for, at VESA-mønsteret (75x75 mm eller 100x100 mm) passer til din skærm. De aftagelige VESA-beslag forenkler dette trin.
5. Montering af skærme på armen
Skub forsigtigt skærmene med VESA-pladerne fastgjort over på skærmarmene. Fastgør dem. Juster den vandrette position af hver skærm langs armen for at opnå den ønskede justering.
6. Kabelforvaltning
Brug de integrerede kabelklemmer på armen til at føre og skjule dine skærmkabler. Dette hjælper med at opretholde et rent og organiseret arbejdsområde.
Installationsvideoguide
For en visuel trin-for-trin-vejledning, se venligst den officielle installationsvideo:
Video 1: Officiel installationsvejledning til PUTORSEN vægbeslag til dobbelt skærm.
Betjening og justeringer
PUTORSEN vægbeslag til to skærme tilbyder omfattende justerbarhedsmuligheder for at tilpasse din viewoplevelse:
- Justering af hældning: Juster skærmens hældning fra +45° til -45° for at reducere genskin og finde den perfekte lodrette vinkel.
- Drejejustering: Drej dine skærme op til 180° (90° til venstre/højre fra midten) for at dele din skærm eller ændre viewing retning.
- Rotationsjustering: Drej dine skærme 360° for at skifte mellem liggende og stående retning.
- Vandret glidning: Skærme kan skubbes til venstre eller højre langs den vandrette arm for at opnå optimal afstand og justering.
Opretholdelse
For at sikre lang levetid og optimal ydeevne for dit PUTORSEN vægbeslag til dobbeltskærme, skal du følge disse enkle vedligeholdelsesretningslinjer:
- Regelmæssig rengøring: Tør holderen af med en blød, tør klud for at fjerne støv og snavs. Undgå slibende rengøringsmidler eller opløsningsmidler.
- Tjek forbindelser: Kontrollér regelmæssigt alle skruer og bolte for at sikre, at de forbliver stramme og sikre. Spænd dem igen om nødvendigt.
- Smøring: Der kræves ingen regelmæssig smøring af de bevægelige dele. Kontakt kundesupport, hvis nogen af samlingerne bliver stive.
- Vægtgrænse: Overskrid ikke den maksimale vægtkapacitet på 10 kg pr. skærm.
Fejlfinding
Hvis du støder på problemer med din skærmbeslag, kan du se følgende almindelige problemer og løsninger:
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Skærme er ikke i vater eller hænger | Utilstrækkelig tilspænding af justeringsskruer; overvåg vægten overstiger kapaciteten. | Sørg for, at alle justeringsskruer er forsvarligt fastspændt. Bekræft, at skærmens vægt er inden for grænsen på 10 kg pr. arm. |
| Vanskeligheder med at justere skærmens position | Skruerne er for stramme; mekanismen er stiv. | Løsn de relevante justeringsskruer en smule. Hvis stivheden fortsætter, skal du kontakte kundesupport. |
| Beslaget føles ustabilt på væggen | Forkert væginstallation; løse skruer i vægpladen. | Kontroller monteringen af vægpladen igen. Sørg for, at skruerne er helt fastgjort i vægstolperne eller de relevante ankre. Kontakt en fagmand, hvis du er usikker på væggens integritet. |
Specifikationer
| Feature | Detalje |
|---|---|
| Mærke | RUTERE |
| Modelnummer | PTWM02 |
| Kompatibel skærmstørrelse | 24-38 tommer (pr. skærm) |
| Vægt kapacitet | 10 kg pr. skærm |
| VESA-kompatibilitet | 75x75mm, 100x100mm |
| Tilt vinkel | +45° til -45° |
| Drejevinkel | 180° |
| Rotation | 360° |
| Materiale | Legeret stål |
| Farve | Sort |
Garanti og support
PUTORSEN tilbyder en 10 års tjeneste til alle kunder, der har købt dette vægbeslag til to skærme. Ved spørgsmål, teknisk assistance eller garantikrav bedes du kontakte vores kundesupportteam.
Du kan også finde yderligere ressourcer og information i den officielle PUTORSEN-butik: Besøg PUTORSEN-butikken
En installationsmanual i PDF-format kan også downloades: Download installationsmanual (PDF)
