LEMANIA ENERGY Professional LE/R GX10 12V Batterioplader Brugermanual

1. Introduktion

Denne manual indeholder vigtige oplysninger til sikker og effektiv betjening af din LEMANIA ENERGY Professional LE/R GX10 12V batterioplader. Læs venligst denne manual grundigt, inden du bruger enheden, og gem den til senere brug. GX10 er en avanceret, mikroprocessorstyret batterioplader designet til forskellige 12V batterityper, der tilbyder opladnings-, vedligeholdelses-, renoverings- og testfunktioner.

Figur 1: Forside view af LEMANIA ENERGY Professional LE/R GX10 batterioplader, vistasing dens robuste røde og sorte casing med et LCD-display og kontrolknapper.

2. Sikkerhedsoplysninger

Overhold altid følgende sikkerhedsforanstaltninger for at forhindre personskade eller beskadigelse af opladeren eller batteriet:

• Læs alle instruktioner før brug.
• Udsæt ikke opladeren for regn eller våde forhold. Enheden har en IP20-klassificering, hvilket betyder, at den er beskyttet mod faste genstande større end 12.5 mm, men ikke mod vand.
• Sørg for tilstrækkelig ventilation under opladning. Dæk ikke opladeren til.
• Undgå at oplade frosne batterier.
• Forsøg aldrig at oplade ikke-genopladelige batterier.
• Afbryd vekselstrømmen, før du foretager eller afbryder forbindelser til batteriet.
• Bær øjenværn og beskyttelsestøj, når du arbejder med batterier.
• Opbevares utilgængeligt for børn.
• Hvis strømkablet eller opladeren er beskadiget, må enheden ikke anvendes. Kontakt kvalificeret servicepersonale.

3. Pakkens indhold

Bekræft at alle varer er til stede i pakken:

• LEMANIA ENERGY Professionel LE/R GX10 Batterioplader
• Batteri clamps (krokodilleklemmer)
• Øjeterminaler til permanent tilslutning
• Brugervejledning (dette dokument)

4. Produktet er slutview

GX10-opladeren har et robust design, der er egnet til værkstedsmiljøer. Den har et stort LCD-display for intuitiv betjening og overvågning.

4.1 Nøglefunktioner

• Multi-Stage Mikroprocessorstyret opladning: Sikrer optimale og komplette opladningscyklusser.
• Automatisk vedligeholdelsestilstand: Forhindrer overopladning ved automatisk at skifte til vedligeholdelsestilstand, når batteriet er fuldt opladet.
• Kompatibilitet: Understøtter WET-, AGM-, EFB-, VRLA- og 12.8V LiFePO4-litiumbatterier.
• Beskyttelse: Har beskyttelse mod omvendt polaritet og gnistbeskyttelse.
• Funktioner: Kombinerer opladning, opbevaring, vedligeholdelse, renovering og test i én procedure.
• IP20-klassificering: Støvbestandig og egnet til brug i værksteder.

Figur 2: Overview af GX10-opladerens nøglefunktioner, herunder automatisk vedligeholdelse, energieffektivitet, forlænget batterilevetid, gnistbeskyttelse, generator- og batteritest samt flertrinsopladning. Viser også kompatibilitet med blybatterier (AGM, WET, MF, EFB) og litiumbatterier (LiFePO4).

4.2 LCD-skærm

Det store LCD-display giver information i realtid om opladningsprocessen og batteristatus.

Figur 3: Detaljeret forklaring af GX10 LCD-displayet. Indikatorerne omfatter batterityper (STD for WET, ASTOP for EFB, MF for AGM, LFP for LiFePO4), ladevolumentage (V), ladningsprocenttage (%), temperaturkorrektion, ladestrøm (A), ladetid (H), batteritestresultat, generatortestresultat og en advarselsindikator.

Displayindikatorer:

• Batteritype: STD (WET), ASTOP (EFB), MF (AGM), LFP (LiFePO4)
• Værdi: Viser voltage (V), ladningsprocenttage (%), strøm (A) eller tid (H).
• Temperaturkorrektion: Angiver justering af omgivelsestemperaturen.
• Resultat af batteritest: Viser resultatet af batteritesten.
• Resultat af generatortest: Viser resultatet af generatortesten.
• Advarselsindikator: Advarsler om potentielle problemer.

5. Opsætning og tilslutning

Følg disse trin for at tilslutte opladeren sikkert til dit batteri:

1. Sørg for, at opladeren er frakoblet stikkontakten.
2. Identificér batteriets poler: positiv (+) og negativ (-).
3. Tilslut den røde (+) clamp eller øjepol til den positive (+) batteripol.
4. Tilslut den sorte (-) clamp eller øjepol til den negative (-) batteripol.
5. For opladning i køretøjet skal den negative pol tilsluttesamp til køretøjets chassis væk fra batteriet og brændstofledningen, hvis batteriet ikke er jordforbundet. Se bilens instruktionsbog.
6. Sørg for, at alle forbindelser er sikre.
7. Sæt opladerens netledning i en passende stikkontakt.

Opladeren tændes og viser den aktuelle batteristatus. Du kan derefter vælge den ønskede driftstilstand.

6. Betjeningsvejledning

GX10 tilbyder flere funktioner, der er tilgængelige via kontrolknapperne ved siden af ​​LCD-displayet.

6.1 Valg af en tilstand

Brug knapperne til valg af tilstand (angivet med pile ved siden af ​​funktionsnavnene på opladeren) til at gennemgå de tilgængelige tilstande:

• OPLADE: Standardopladningstilstand for forskellige 12V-batterier. Mikroprocessoren styrer en 10-sekunders opladning.tagopladningsprocessen skifter automatisk til vedligeholdelsestilstand, når den er færdig.
• RECONDITION: Denne funktion bruger et pulsopladningsprogram til at regenerere sulfaterede batterier og dermed genoprette optimale egenskaber for korrekt drift. Velegnet til batterier med en kapacitet på 24-300 Ah.
• LEVERE: I denne tilstand fungerer opladeren som en 12V strømforsyning (op til 13.7V). Den kan også bruges som en flydende oplader til at holde batterier med stor kapacitet på 100% opladning uden tid eller voluminiumforbrug.tage grænser.
• PRØVE: Denne tilstand giver dig mulighed for at kontrollere funktionaliteten af ​​både batteriet og køretøjets generator.

Når en tilstand er valgt, begynder opladeren at køre. Overvåg LCD-displayet for statusopdateringer og status.

7. Vedligeholdelse

For at sikre din GX10-opladers lange levetid og optimale ydeevne:

• Hold opladeren ren og tør. Tør den af ​​med en blød, tør klud.amp klæde. Brug ikke opløsningsmidler.
• Undersøg regelmæssigt kabler og stik for tegn på skader eller slid.
• Opbevar opladeren på et køligt, tørt sted, når den ikke er i brug.
• Sørg for, at opladeren er frakoblet både vekselstrøm og batteri, før den rengøres eller opbevares.

8. Fejlfinding

Hvis du støder på problemer med din GX10-oplader, kan du se følgende almindelige problemer og løsninger:

9. Specifikationer

Tekniske specifikationer for LEMANIA ENERGY Professional LE/R GX10 batterioplader:

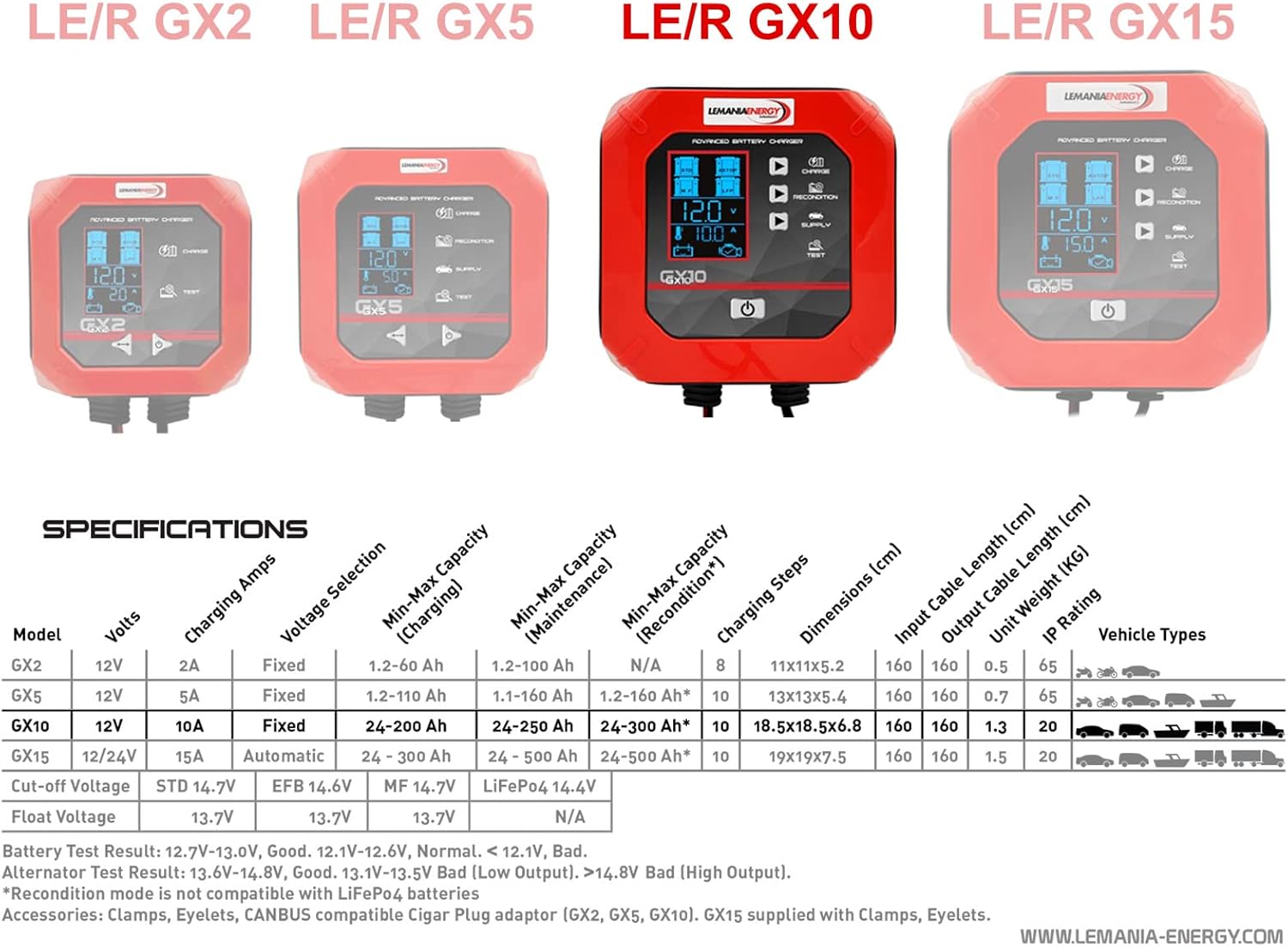

Figur 4: Sammenligningstabel over LEMANIA ENERGY GX-seriens modeller, inklusive detaljerede specifikationer for GX10-modellen såsom volumentage, ampkapacitetsområder, opladningstrin, dimensioner, kabellængde, vægt og IP-klassificering.

10. Garanti og support

LEMANIA ENERGY-produkter er fremstillet efter høje kvalitetsstandarder. For garantioplysninger henvises til garantikortet, der fulgte med dit køb, eller kontakt din lokale forhandler. For teknisk support eller serviceforespørgsler, besøg venligst den officielle LEMANIA ENERGY-side. webwebsted eller kontakt deres kundeserviceafdeling.

Gem dit købsbevis for garantikrav.
