1. Produktet er slutview
DINUY IT KNT 008 er en alsidig blandet aktuator designet til elektriske installationer. Den tilbyder 8 kanaler til tænd/sluk-funktion eller 4 kanaler til styring af persienner/rullejalousier. Den er egnet til DIN-skinnemontering og integreres problemfrit i KNX-systemer.
Nøglefunktioner:
- 8 tænd/sluk-kanaler eller 4 persienne-/rullejalousikanaler.
- Maksimal koblingskapacitet på op til 16A pr. kanal.
- 8 potentialfri kontakter.
- Modulært format (8 moduler bredt) til DIN-skinneinstallation.
- Manuel overstyringstrykknapper på frontpanelet for hver kanal, uafhængigt af busforbindelse.
- 8 binære indgange + 4 binære/analoge indgange.
- LED-statusindikatorer for hver udgangskanal og fejlsituationer.
- Understøtter forskellige funktioner, herunder timere, scener, logiske operationer og tvungen drift.
Figur 1: Forside view af DINUY IT KNT 008-aktuatoren, der viser manuelle overstyringsknapper, LED-indikatorer og tilslutningsterminaler.
2. Sikkerhedsinstruktioner
Læs venligst disse instruktioner omhyggeligt inden installation og betjening. Manglende overholdelse af disse instruktioner kan resultere i skade på enheden, ejendom eller personskade.
- Installationen skal udføres af en kvalificeret elektriker i overensstemmelse med nationale elforskrifter.
- Afbryd strømmen før installation, vedligeholdelse eller fejlfinding.
- Udsæt ikke enheden for fugt, ekstreme temperaturer eller direkte sollys.
- Sørg for korrekt jording.
- Enheden må ikke åbnes eller ændres. Der er ingen dele indeni, som brugeren kan servicere.
3. Installation og opsætning
3.1 Montering
DINUY IT KNT 008 er designet til DIN-skinnemontering (EN 60715). Den optager 8 moduler.
- Sørg for, at DIN-skinnen er sikkert installeret i en passende elektrisk kapsling.
- Juster aktuatoren med DIN-skinnen, og tryk godt ned, indtil den klikker på plads.
Figur 2: Teknisk tegning, der viser dimensionerne (i mm) af DINUY IT KNT 008-aktuatoren, inklusive front og side views. Dimensionerne er cirka 90 mm (højde), 70 mm (bredde) og 60 mm (dybde).
3.2 Ledningsføring
Se ledningsdiagrammerne nedenfor og etiketterne på enheden for korrekt tilslutning. Alle tilslutninger skal udføres med passende kabelstørrelser og isolering.
Strømforsyning: Tilslut L (Line) og N (Neutral) til de angivne terminaler.
Output-kanaler: Enheden har 8 potentialfri kontakter. Hver kanal (A1/A2, B1/B2, C1/C2, D1/D2 til kobling; eller A1/A2, B1/B2 til rullejalousier) kan håndtere op til 16A.
Binære input: Enheden har 8 binære indgange (5-12) og 4 binære/analoge indgange (1-4). Disse indgange kan bruges til tilslutning af trykknapper, sensorer eller andre enheder.

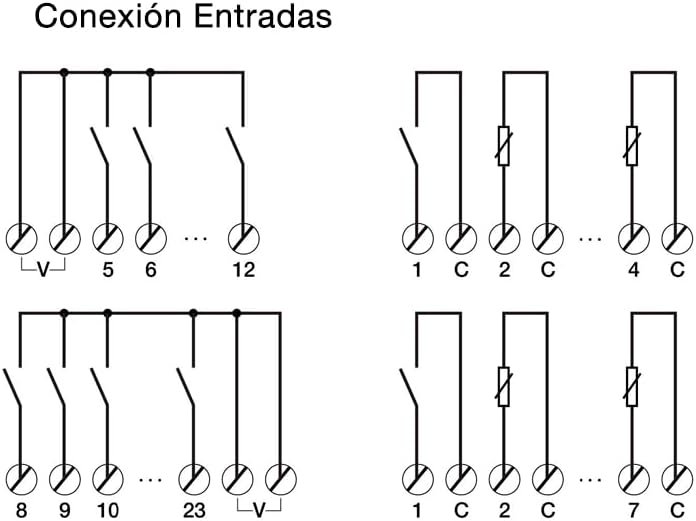

Figur 3: Ledningsdiagrammer, der illustrerer forskellige indgangsforbindelseskonfigurationer for DINUY IT KNT 008, inklusive tilslutninger til binære indgange (5-12) og binære/analoge indgange (1-4) med fælles volumen.tage (V) eller fælles (C) terminaler.
KNX-busforbindelse: Tilslut KNX-buskablet til de dedikerede KNX-terminaler på enheden.
3.3 Indledende idriftsættelse
Efter fysisk installation og ledningsføring skal enheden idriftsættes ved hjælp af ETS (Engineering Tool Software) version 5 eller højere.
- Sørg for, at KNX-bussen er strømforsynet og tilsluttet din ETS-programmeringsgrænseflade.
- Åbn ETS-softwaren, og opret et nyt projekt, eller åbn et eksisterende.
- Importer produktdatabasen til DINUY IT KNT 008 (hvis den ikke allerede er tilgængelig).
- Tilføj enheden til din projekttopologi.
- Tildel en fysisk adresse til enheden.
- Konfigurer de ønskede parametre for hver kanal (f.eks. tænd/sluk-funktion, rullejalousistyring, timerfunktioner, scenedeltagelse, logiske operationer).
- Download konfigurationen til enheden.
- Test funktionaliteten af alle konfigurerede kanaler og indgange.
4. Betjening af enheden
4.1 Manuel betjening
DINUY IT KNT 008 har manuelle overstyringsknapper på frontpanelet for hver kanal. Disse knapper giver mulighed for lokal styring af udgangene, uafhængigt af KNX-busstatus.
- Tryk på "ON/OFF"-knappen for en specifik kanal for at skifte dens tilstand (for at skifte udgange).
- For rulleportkanaler styrer knapperne typisk OP/NED-bevægelsen.
- LED-indikatorerne ved siden af hver knap viser den aktuelle status for udgangen.
4.2 Automatisk drift (KNX)
Når enheden er taget i brug via ETS, fungerer den automatisk baseret på den programmerede logik og kommunikationsobjekter, der modtages via KNX-bussen. Dette omfatter:
- Modtagelse af koblingskommandoer fra KNX-trykknapper, sensorer eller andre aktuatorer.
- Udførelse af timerfunktioner.
- Deltagelse i genindspilninger af scener.
- Udførelse af logiske operationer baseret på inputbetingelser.
- Reaktion på tvangsstyrede kommandoer.
4.3 Statusindikatorer
Enheden er udstyret med LED'er, der indikerer status for hver udgangskanal og potentielle fejlsituationer.
- Kanal LED'er: Lyser typisk, når den tilsvarende udgang er aktiv (f.eks. TIL for tænd/sluk, OP/NED for rullejalousier).
- Fejl-LED'er: Angiv specifikke fejltilstande. Se ETS-softwaren for detaljerede fejlkoder og fejlfindingstrin, hvis en fejl-LED er aktiv.
- KNX LED: Angiver status for KNX-buskommunikation.
5. Vedligeholdelse
DINUY IT KNT 008 er en enhed, der kræver minimal vedligeholdelse. Der kræves ingen regelmæssig vedligeholdelse ud over at sikre korrekt ventilation og holde enheden fri for støv og snavs.
- Før rengøring skal strømmen til enheden afbrydes.
- Brug en blød, tør klud til at tørre ydersiden af. Brug ikke flydende rengøringsmidler eller opløsningsmidler.
- Kontroller regelmæssigt ledningsforbindelserne for tæthed, især efter den første installation.
6. Fejlfinding
Hvis du støder på problemer med din DINUY IT KNT 008, kan du se følgende almindelige problemer og løsninger:
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Enheden reagerer ikke på KNX-kommandoer. | Ingen KNX-busvolumentage; Forkert fysisk adresse; Konfigurationsfejl; Buskabel afbrudt. | Kontroller KNX-busens strømforsyning; Bekræft den fysiske adresse i ETS; Download konfigurationen igen; Kontroller buskabelforbindelsen. |
| Udgangskanalen skifter ikke. | Ingen strømforsyning til enheden; Forkert ledningsføring af belastningen; Overbelastning af kanalen; Intern fejl. | Kontroller L/N-forbindelser; Verificer belastningskablinger; Kontroller belastningsstrømmen i forhold til specifikationerne (maks. 16A); Kontakt support, hvis der er mistanke om intern fejl. |
| Manuelle overstyringsknapper virker ikke. | Enheden er ikke strømforsynet; Intern fejl. | Sørg for, at strømforsyningen er tilsluttet. Kontakt support, hvis der er strøm. |
| Fejl-LED'en er aktiv. | Systemfejl; Overbelastning; Kortslutning. | Se ETS-softwaren for specifikke fejloplysninger; Kontroller for overbelastninger eller kortslutninger på udgange; Sluk for strømmen til enheden. |
Hvis problemet fortsætter efter at have forsøgt disse løsninger, bedes du kontakte Dinuys tekniske support.
7. Specifikationer
| Parameter | Værdi |
|---|---|
| Model | IT KNT 008 |
| Mærke | Dinuy |
| Kanaler | 8 (TIL/FRA) eller 4 (Gardiner/Rullejalousier) |
| Skiftekapacitet pr. kanal | Maks. 16A |
| Kontaktpersoner | 8 potentialfri kontakter |
| Indgange | 8 Binære + 4 Binære/Analoge |
| Montering | DIN-skinne (8 moduler bred) |
| Programmering | ETS5 eller højere |
| Dimensioner (ca.) | 90 mm (H) x 70 mm (B) x 60 mm (D) |
| ASIN | B0BVCS9MCG |
8. Garanti og support
8.1 Garantioplysninger
Dinuy-produkter er fremstillet efter høje kvalitetsstandarder. For specifikke garantivilkår henvises til garantidokumentationen, der fulgte med dit køb, eller besøg den officielle Dinuy-side. webwebsted. Gem din købsbevis til garantikrav.
8.2 Teknisk support
For teknisk assistance, installationsforespørgsler eller fejlfinding ud over omfanget af denne manual, bedes du kontakte Dinuy teknisk support. Du kan typisk finde kontaktoplysninger på Dinuy's officielle hjemmeside. webwebstedet eller gennem din lokale distributør.
Når du kontakter support, bedes du have følgende oplysninger klar:
- Produktmodel: IT KNT 008
- Beskrivelse af problemet
- Skridt allerede taget for at løse problemet
- Købsdato og -sted
