1. Introduktion
Denne manual indeholder omfattende instruktioner til installation, betjening og vedligeholdelse af din Dynavin D9-DCX Plus Flex - C Android bilradio og navigator. Systemet er specielt designet til Fiat Ducato (2006-2021), Citroën Jumper II og Peugeot Boxer II (fra 2006 og fremefter) og tilbyder avancerede navigations-, multimedie- og tilslutningsfunktioner, der forbedrer din køreoplevelse.
Figur 1: Dynavin D9-DCX Plus Flex - C hovedenhed installeret i et køretøj.
2. Opsætning og installation
Dynavin D9-DCX Plus Flex - C er designet til nem installation. Den integreres problemfrit med dit køretøjs eksisterende systemer. For detaljerede visuelle instruktioner, se installationsvideoen fra Dynavin (hvis tilgængelig).
2.1 Køretøjskompatibilitet
Denne Android navigationsradio er kompatibel med:
- Fiat Ducato (2006–2021)
- Citroën Jumper II (fra 2006 og fremefter)
- Peugeot Boxer II (fra 2006 og fremefter)
Vigtig bemærkning:
- For Fiat Ducato 8-køretøjer fra modelår 2021 kræves den valgfrie DVN-APTDC8-ramme.
- D8-UFT02 CAN-busadapteren er designet til køretøjer, der blev leveret med en fabriksinstalleret Fiat-radio (valgfri).
2.2 Valgfrie komponenter
DVN-APTDC8-ramme (til Fiat Ducato 8 2021-2024)
Denne ramme er nødvendig for korrekt montering i nyere Fiat Ducato 8-modeller.

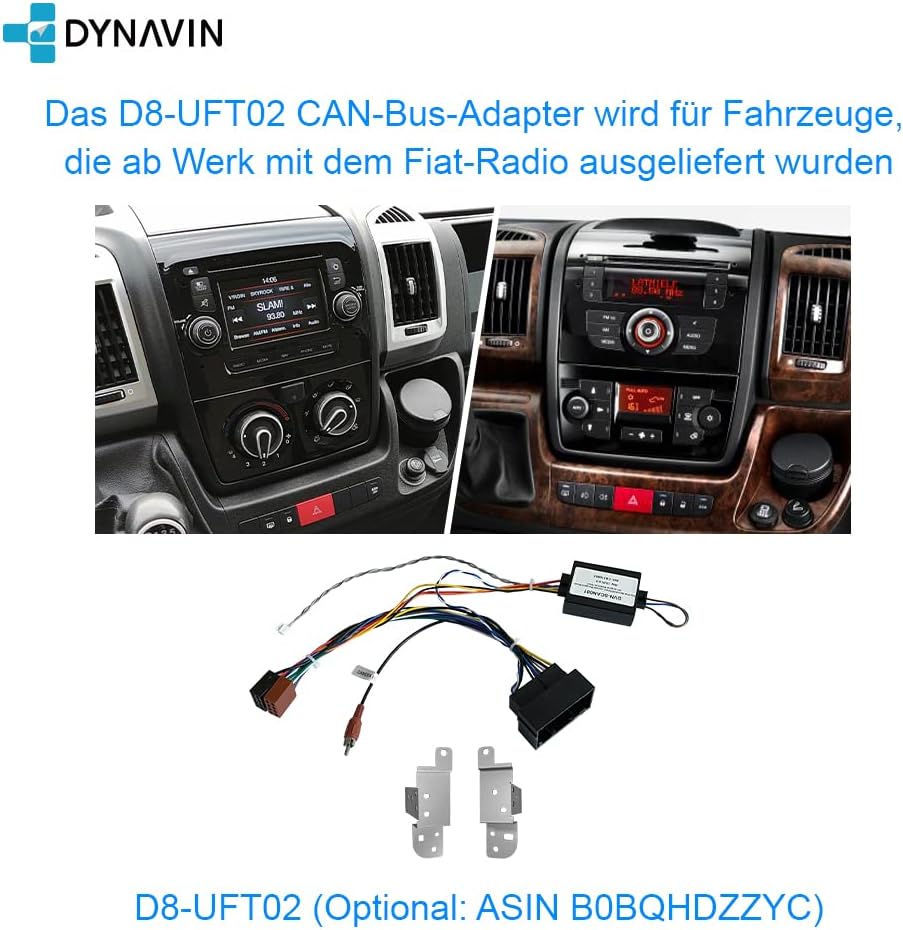

D8-UFT02 CAN-Bus-adapter
Påkrævet for køretøjer med fabriksinstallerede Fiat-radioer for at sikre fuld integration.
2.3 Inkluderet tilbehør
Dit Dynavin-system leveres med et omfattende sæt tilbehør til installation og betjening. Se billedet nedenfor for en visuel vejledning til de medfølgende komponenter.
Figur 2: Liste over medfølgende tilbehør.
- Skærm
- Hovedenhed
- Bezel
- Tilslutningskabler
- GPS antenne
- OEM USB-stik med forlængerkabel
- Mikrofon
- Bagview Kamera adapter
- Antenneadaptere
- Ratkontrolkabel
- Fjernbetjening
- BT/Wi-Fi antenne
- HUD 150 (Head-up-display)
- Skærmforbindelseskabel
- Skruer (1M5.0*8)
- Installationsmanual
- Hurtig guide
3. Betjeningsvejledning
3.1 Skærm og brugergrænseflade
Enheden har en 10.1-tommer optimeret højopløsningsskærm med antirefleks og 1280 x 720 pixels. Den kører på Android 11 OS med en quad-core CPU og 4 GB RAM, hvilket giver en responsiv og intuitiv brugeroplevelse.
Figur 3: Dynavin-systemets primære brugergrænseflade.
3.2 Head-up-display (HUD)
Systemet inkluderer et Head-Up Display (HUD), der viser navigationsinformation fra Dynaway, Apple Maps med CarPlay og Google Maps med Android Auto. Det viser også information om køretøjets hastighed og fartkameraer, hvilket forbedrer køresikkerheden og bekvemmeligheden.
Figur 4: Head-up-display i drift.
3.3 Trådløs CarPlay og Android Auto
Enheden er kompatibel med trådløs CarPlay, Android Auto og smartphone-spejling. Disse funktioner muliggør problemfri integration af din smartphone til navigation, musik, opkald og mere. Bemærk, at disse funktioner muligvis kræver aktiveringskoder efter en 31-dages testfase.
Figur 5: Trådløs CarPlay i aktion.
3.4 Navigation
Integreret GPS-navigationssoftware er inkluderet (en del af Dynapp-pakken efter en 31-dages testfase). Den giver detaljerede kort og information om fartkameraer. Dynapp-pakken giver også adgang til Google Play Store til installation af tredjepartsapps.
Figur 6: Integreret navigationssoftware.
3.5 Lydfunktioner
Systemet har en integreret Sound DSP-processor med equalizer og runtime-korrektion for optimal lydkvalitet. Det understøtter DAB+ digitalradio og tilbyder forskellige lydjusteringsmuligheder.
Faderbalance og tidskorrektion
Juster lydfordeling og timing for en personlig lydoplevelsetage.
Professionel equalizer
Finjuster din lydudgang med en multibånds equalizer.
Gain-indstillinger
Juster inputforstærkningen for forskellige lydkilder.
DAB/DAB+ digital radio
Nyd digitale radioudsendelser i høj kvalitet.
3.6 Håndfri opkald
Enheden har en kompakt digital dobbeltmikrofon med en unik støjreduktionsalgoritme, der sikrer fremragende opkaldskvalitet under kørsel. Tilslut din telefon via Bluetooth for håndfri kommunikation.
Figur 7: Dynavin Digital dobbeltmikrofon.
Figur 8: Håndfri funktionsgrænseflade.
3.7 bagview Kamera support
Systemet er forberedt til bagudgåendeview kameraintegration. Den er kompatibel med både fabriksinstalleret bagkameraview kameraer og valgfri Dynavision Aftermarket bagkameraview kameraer. Den understøtter også visning af feeds fra front- og sidekameraer via den valgfrie DVN 6901 MO.
Figur 9: Bagsideview Kameradisplay.
3.8 Ratstyring
Systemet understøtter fjernbetjening fra rattet, så du kan styre lyd og andre funktioner uden at tage hænderne fra rattet.
Figur 10: Multifunktionsrat.
4. Vedligeholdelse
For at sikre din Dynavin-enheds levetid og optimale ydeevne skal du følge disse generelle vedligeholdelsesretningslinjer:
- Rensning: Brug en blød, tør klud til at rengøre skærmen og de udvendige overflader. Undgå slibende rengøringsmidler eller opløsningsmidler.
- Softwareopdateringer: Tjek regelmæssigt for softwareopdateringer fra Dynavin for at sikre, at du har de nyeste funktioner og fejlrettelser.
- Miljøforhold: Undgå at udsætte enheden for ekstreme temperaturer, direkte sollys i længere perioder eller for høj fugtighed.
5. Fejlfinding
Hvis du støder på problemer med dit Dynavin-system, skal du se følgende almindelige fejlfindingstrin:
- Ingen strøm: Kontrollér alle strømtilslutninger og sikringer. Sørg for, at enheden er korrekt monteret i ledningsnettet.
- Ingen lyd: Kontroller højttalertilslutninger. Kontroller lydindstillinger (lydstyrke, mute, fader/balance). Sørg for, at den korrekte lydkilde er valgt.
- Navigationsproblemer: Sørg for, at GPS-antennen er korrekt tilsluttet og har en klar view af himlen. Tjek kortdata for opdateringer.
- CarPlay/Android Auto opretter ikke forbindelse: Sørg for, at din telefons Bluetooth og Wi-Fi er aktiveret. Tjek om der er nødvendige aktiveringskoder. Genstart både enheden og din telefon.
- Touchskærm reagerer ikke: Udfør en soft reset af enheden (se hurtigvejledningen for instruktioner). Hvis problemet fortsætter, skal du kontakte support.
Ved mere komplekse problemer, se den fulde installationsmanual eller kontakt Dynavins kundesupport.
6. Specifikationer
| Feature | Detalje |
|---|---|
| Mærke | Dynavin |
| Modelnavn | DYNAVIN Android bilradio navigation |
| Varenummer | D8-DCX Plus Flex - C |
| Skærmstørrelse | 10.1 tommer |
| Skærmopløsning | 1280 x 720 pixels (optimeret højopløsnings antirefleks) |
| Operativsystem | Android 11 OS |
| Processor | Quad-core CPU |
| VÆDDER | 4 GB |
| Forbindelsesteknologi | Bluetooth, USB, Wi-Fi |
| Særlige funktioner | DAB+, Trådløs CarPlay, Android Auto, Smartphone-spejling, Head-up-display, Integreret lyd-DSP, Equalizer, Runtime-korrektion, Håndfri, Bagbetjeningview Kameraunderstøttelse, ratbetjeningsstøtte |
| Korttype | Europa (integreret navigationssoftware) |
| Lydudgangstilstand | Stereoanlæg |
| Inkluderede komponenter | USB-kabel, mikrofon, GPS-antenne, fjernbetjening, installationstilbehør (som vist på tilbehørslisten) |
| Pakkedimensioner | 61.6 x 29.4 x 10.4 cm; 3.25 kg |
| Første ledige dato | 29. december 2022 |
7. Garanti og support
7.1 Garantioplysninger
Dynavin D9-DCX Plus Flex - C leveres med en 1 års garantiGem venligst din købsbevis i tilfælde af garantikrav. Garantien dækker fabrikationsfejl og funktionsfejl under normale brugsforhold.
Garanterede softwareopdateringer indtil: Ukendt (ifølge produktspecifikationerne).
7.2 Kundesupport
For teknisk assistance, fejlfinding ud over denne manual eller garantiforespørgsler, kontakt venligst Dynavins kundesupport. Dynavin har 15 års erfaring inden for design af bilstereo og tilbyder tysk forskning og udvikling samt tysk kundeservice.
Se den officielle Dynavin webwebstedet eller din købsdokumentation for kontaktoplysninger.
Figur 11: Hvorfor vælge Dynavin?
Figur 12: Dynavins engagement i lydkvalitet.
