GGM Gastro KLS209M Box-Type Emhætte Brugsanvisning

1. Introduktion

Denne manual indeholder vigtige oplysninger til sikker og effektiv installation, betjening og vedligeholdelse af din GGM Gastro KLS209M emhætte. Læs venligst disse instruktioner omhyggeligt, inden du bruger apparatet, og gem dem til senere brug.

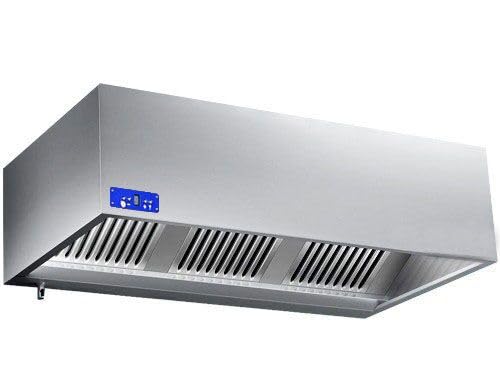

Figur 1: GGM Gastro KLS209M emhætte i boksform, front view.

2. Sikkerhedsinstruktioner

Overhold altid følgende sikkerhedsforanstaltninger for at forhindre personskade eller beskadigelse af apparatet:

• Sørg for, at apparatet installeres af en kvalificeret tekniker i overensstemmelse med lokale og nationale regler.
• Kontroller, at strømforsyningen stemmer overens med specifikationerne på apparatets typeskilt.
• Brug ikke apparatet, hvis det er beskadiget eller ikke fungerer korrekt. Kontakt straks en servicetekniker.
• Rengør fedtfiltre regelmæssigt for at opretholde optimal ydeevne og reducere brandrisiko.
• Der må ikke flamberes under emhætten.
• Hold børn væk fra apparatet under brug og rengøring.
• Afbryd apparatet fra strømforsyningen før enhver rengøring eller vedligeholdelse.

3. Pakkens indhold

Følgende varer er inkluderet i leveringen:

• GGM Gastro KLS209M Emhætte i boks
• 4 flammehæmmende filtre (Type B)
• Indvendige belysningskomponenter
• Motor- og regulatorenhed

Note: Monteringsudstyr er ikke inkluderet i leveringen og skal anskaffes separat.

4. Opsætning og installation

GGM Gastro KLS209M emhætten er designet til vægmontering og har en kompakt, robust konstruktion for hurtig montering. Installationen bør udføres af en kvalificeret fagmand.

4.1 Kontrol før installation

• Sørg for, at vægkonstruktionen kan bære emhættens vægt.
• Sørg for tilstrækkelig afstand over kogefladen i henhold til lokale regler.
• Kontroller, at de nødvendige elektriske forbindelser er tilgængelige.

4.2 Montering af enheden

Enheden har en monoblokstruktur lavet af rustfrit stål AISI430. Monter emhætten sikkert på væggen med passende monteringsmateriale (medfølger ikke). Sørg for, at enheden er i vater.

Figur 2: Overview af et enkeltvægget udstødningssystem, der illustrerer forskellige komponenter til installation.

4.3 Tilslutning af udstødningssystemet

Tilslut emhætten til dit ventilationssystem. Enheden er designet til en udsugningsvolumen på 2400 m³/t. Sørg for, at alle tilslutninger er tætnede for at forhindre luftlækager.

Figur 3: Intern view af emhætten, med fremhævelse af fedtopsamlingskanalen og filterets placering.

4.4 Elektrisk tilslutning

Tilslut motoren og regulatorenheden til strømforsyningen. Sørg for, at alt elektrisk arbejde overholder relevante sikkerhedsstandarder.

5. Betjeningsvejledning

GGM Gastro KLS209M emhætten er udstyret med en integreret motor og regulator til styring af udsugningseffekt og indvendig belysning.

5.1 Kontrolpanel

Kontrolpanelet giver dig mulighed for at justere ventilatorhastigheden og aktivere belysningen.

Figur 4: Kontrolpanelet med et digitalt display, knapper til justering af ventilatorhastighed og en lyskontakt.

5.2 Ventilatordrift

• Tryk på '+'-knappen for at øge ventilatorhastigheden.
• Tryk på '-' knappen for at sænke ventilatorhastigheden.
• Det digitale display viser den aktuelle ventilatorhastighedsindstilling.

5.3 Betjening af belysning

• Tryk på pæreknappen for at tænde eller slukke den indvendige belysning.

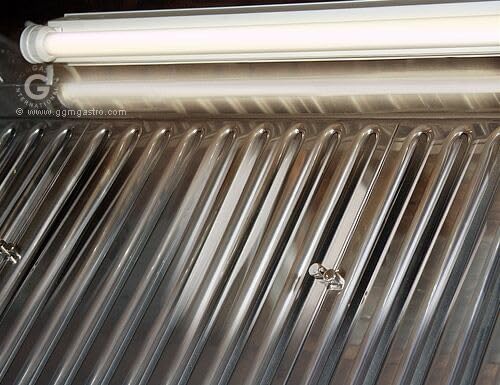

Figur 5: Nærbillede view af den indvendige belysning i emhætten.

6. Vedligeholdelse og rengøring

Regelmæssig vedligeholdelse og rengøring er afgørende for din emhættes levetid og optimale ydeevne. Enheden er designet til nem rengøring.

6.1 Rengøring af filtrene

Emhætten er udstyret med fedtlabyrintfiltre i rustfrit stål (18/10). Disse filtre bør rengøres regelmæssigt, afhængigt af brugen, for at forhindre fedtophobning og opretholde udsugningseffektiviteten.

• Fjern filtrene ved at skubbe dem ud af deres huller.
• Rengør filtrene med varmt vand og en gradientasinmiddel, eller i opvaskemaskinen, hvis det er egnet.
• Sørg for, at filtrene er helt tørre, før de sættes i igen.

Figur 6: Nærbillede view af 18/10 fedtlabyrintfiltrene i rustfrit stål.

6.2 Rengøring af fedtopsamlingskanalen

Emhætten har en hermetisk og drypfri fedtopsamlingskanal med afløbsventiler. Tøm og rengør denne kanal regelmæssigt for at forhindre overløb og opretholde hygiejnen.

• Åbn aftapningshanerne for at tømme det opsamlede fedtstof ud i en egnet beholder.
• Rengør kanalens inderside med et egnet affedtningsmiddel og varmt vand.
• Sørg for, at afløbshanerne er forsvarligt lukket efter rengøring.

6.3 Udvendig rengøring

Emhættens yderside har en Scotch-Brite satin finish. Rengør med en blød klud og et mildt, ikke-slibende rengøringsmiddel til rustfrit stål. Undgå skrappe kemikalier eller slibende svampe, der kan beskadige finishen.

7. Fejlfinding

Hvis du støder på problemer med din emhætte, kan du se følgende almindelige fejlfindingstrin:

• Ingen strøm: Kontroller afbryderen, og sørg for, at apparatet er tilsluttet korrekt.
• Svag ekstraktion: Kontroller, at filtrene er rene og ikke tilstoppede. Kontroller for blokeringer i udstødningskanalen.
• Usædvanlig støj: Sørg for, at alle monteringsskruer er spændte, og at filtrene sidder korrekt. Undersøg ventilatoren for fremmedlegemer.
• Lys virker ikke: Kontroller om pæren skal udskiftes. Sørg for, at lyskontakten fungerer.

Ved problemer, der ikke er løst med disse trin, skal du kontakte en kvalificeret servicetekniker.

8. Specifikationer

9. Garanti og support

For garantioplysninger henvises til de vilkår og betingelser, der blev oplyst på købstidspunktet, eller kontakt din forhandler. Vedrørende teknisk support eller serviceforespørgsler bedes du kontakte GGM Gastro kundeservice eller en autoriseret servicepartner.
