1. Introduktion
Tak, fordi du har valgt MARSTEK elektriske kulbørster. Dette produkt er designet som en reservekomponent til forskellige elværktøjer og motorer og afhjælper almindelige funktionsfejl forårsaget af slidte kulbørster. Disse børster er fremstillet af grafit og kobber af høj kvalitet og er bratkølet ved høje temperaturer for at sikre høj hårdhed og slidstyrke, hvilket giver pålidelig ydeevne til dit udstyr.
Denne manual vil guide dig gennem produktetview, tekniske specifikationer og detaljerede udskiftningsprocedurer, der hjælper dig med at vedligeholde dit elværktøj effektivt.
2. Produktet er slutview
MARSTEK 30-delte kulbørstesæt til elektriske motorer i 10 størrelser giver et omfattende udvalg af elværktøj. Hvert sæt indeholder 30 dele i 10 forskellige størrelser, hvilket sikrer kompatibilitet med forskellige modeller af slagboremaskiner, rundsave, afskæringssave og vinkelslibere.
Figur 2.1: MARSTEK 30 stk. kulbørstesæt til elektriske motorer i 10 størrelser, pænt organiseret i et klart plastiketui.
2.1 Pakkens indhold
Pakken indeholder 30 stk. kulbørster i 10 forskellige størrelser, med 3 stk. til hver størrelse:
- 7x17x19mm (3 stk.)
- 5x11x18mm (3 stk.)
- 6.5x7.5x13mm (3 stk.)
- 6.5x13.5x18mm (3 stk.)
- 6x10x17mm (3 stk.)
- 6x9x14mm (3 stk.)
- 7x11x18mm (3 stk.)
- 6x8x14mm (3 stk.)
- 5x8x13mm (3 stk.)
- 5x8x15mm (3 stk.)
Figur 2.2: Detaljeret illustration af de 10 kulbørstestørrelser og deres respektive antal, der er inkluderet i pakken.
3. Tekniske specifikationer
| Attribut | Specifikation |
|---|---|
| Mærke | MARSTEK |
| Modelnavn | Carbon børster |
| Modelnummer | HF-0020 |
| Materiale | Grafit og kobber |
| Varens vægt | 0.11 kilo (3.84 ounce) |
| Produktdimensioner | 5.31 x 4.13 x 1.18 tommer |
| Strømkilde | AC/DC |
| Inkluderede komponenter | Kulbørster (30 stk.) |
Figur 3.1: Produktemballagemål for kulbørstesættet.
4. Vejledning til udskiftning af kulbørster
Kulbørster er sliddele, der skal udskiftes med jævne mellemrum. Følg disse trin omhyggeligt for at udskifte dem i dit elværktøj.
4.1 Trin til ekstern udskiftning
For elværktøj med udvendigt tilgængelige kulbørstedæksler:
- Trin 1: Fjern det ydre dæksel. Brug en skruetrækker til at fjerne det ydre dæksel på kulbørsten. Sørg for at trykke på det ydre dæksel, når du fjerner det, for at undgå skader.
- Trin 2: Fjern den beskadigede børste. Efter åbning af det ydre kulbørstedæksel skal den beskadigede kulbørste forsigtigt fjernes. Observer og noter, hvordan den originale kulbørste er placeret, for at sikre korrekt genmontering.
- Trin 3: Installer en ny børste. Installer den nye kulbørste. Spænd det ydre dæksel, og sørg for korrekt kontakt med kulbørsten.

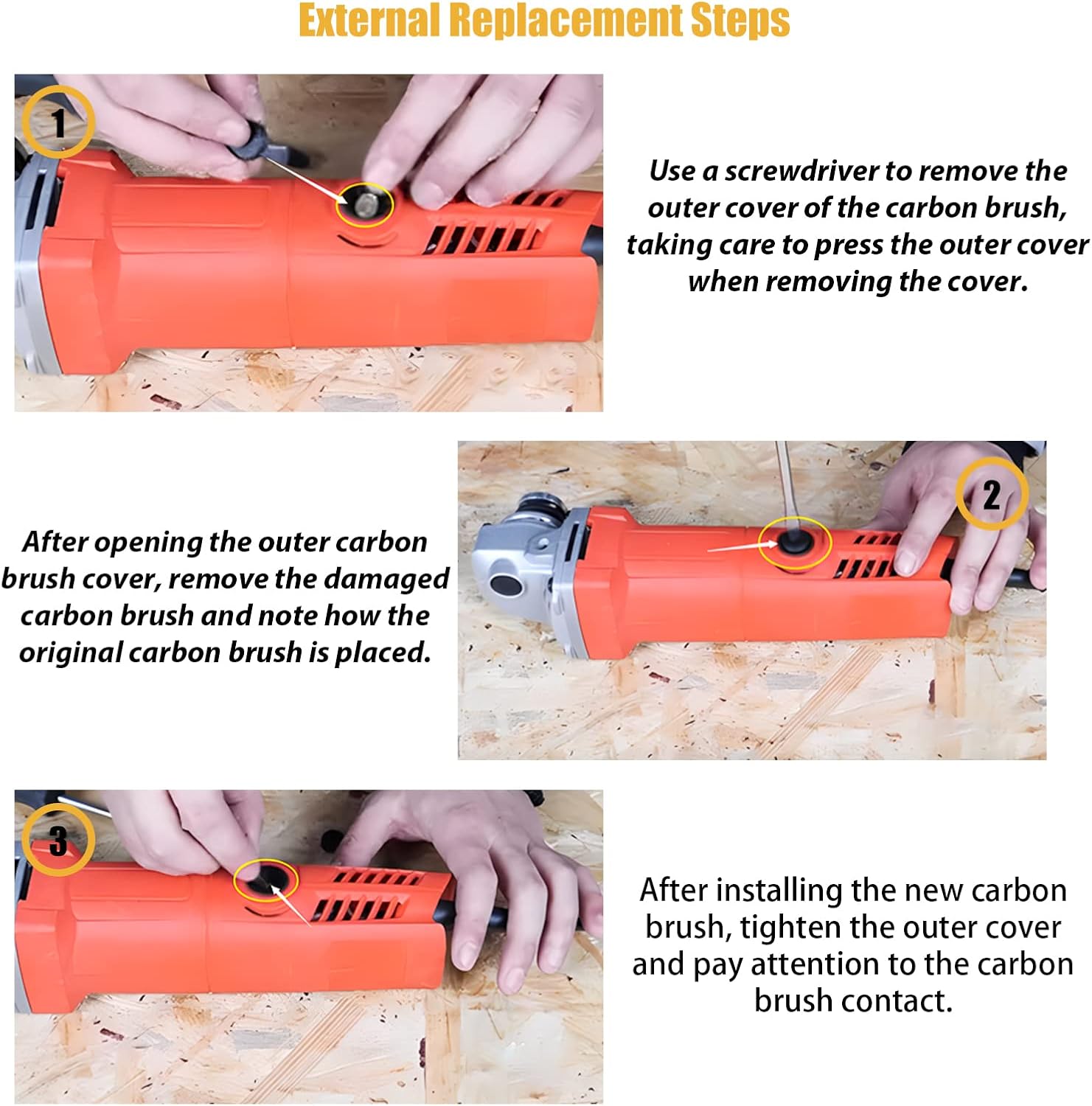

Figur 4.1: Visuel vejledning til udskiftning af eksternt tilgængelige kulbørster.
4.2 Indbyggede udskiftningstrin
For elværktøj, hvor kulbørster er placeret indvendigt:
- Trin 1: Åbn bagdækslet. Brug en skruetrækker til at åbne skruerne på bagdækslet og fjern bagdækslet på elværktøjet.
- Trin 2: Find og fjern den beskadigede børste. Find kulbørstens placering. Brug en lille skruetrækker til forsigtigt at løfte kulbørsten ved klikket. Brug ikke for meget kraft for at forhindre deformation af komponenterne.
- Trin 3: Installer en ny børste. Efter montering af den nye kulbørste skal det ydre dæksel strammes, og der skal være opmærksomhed på kulbørstens kontakt.
- Trin 4: Tilslut børster. Installer nye kulbørster, og tilslut dem korrekt i henhold til den tilslutningsmetode, der blev brugt ved afmontering af de gamle.
- Trin 5: Luk bagdækslet. Luk bagdækslet, og spænd skruerne på bagdækslet forsvarligt.
Figur 4.2: Visuel vejledning til udskiftning af indbyggede kulbørster.
5. Driftsvejledninger
Kulbørster er afgørende for korrekt funktion af elektriske motorer. De leder strøm mellem stationære og roterende dele. Regelmæssig inspektion og rettidig udskiftning er afgørende for at opretholde værktøjets ydeevne og sikkerhed.
Sørg altid for, at elværktøjet er afbrudt fra strømkilden, før du forsøger at inspicere eller udskifte kulbørster.
6. Vedligeholdelse og inspektion
Slidte børster er en almindelig årsag til motorfejl. Det er vigtigt regelmæssigt at inspicere dine elværktøjer for tegn på slid.
- Børsteinspektion: Kontrollér kulbørsterne regelmæssigt for slid. De bør udskiftes, hvis de ser betydeligt forkortede eller beskadigede ud.
- Armaturinspektion: Når du udskifter kulbørster, skal du altid inspicere ankeret for brændte dele, revner eller andre skader. Sådanne skader kan være tegn på større motorproblemer, der muligvis ikke kan løses ved blot at udskifte kulbørsterne.
7. Fejlfinding af almindelige problemer
Hvis du støder på problemer efter udskiftning af kulbørster, skal du overveje følgende:
- Motorrygning eller gnister: Slidte børster kan få motoren til at ryge eller gnistre. Hvis dette sker, skal børsterne udskiftes med det samme. Hvis problemet fortsætter efter udskiftning, skal ankeret kontrolleres for skader.
- Børster slides hurtigt op: Hvis nye kulbørster slides op eller halveres inden for få minutter eller timers drift, indikerer det et problem med din rotor. I sådanne tilfælde bør rotoren udskiftes omgående for at forhindre yderligere skade på motoren.
8. Garanti og kundesupport
MARSTEK er forpligtet til kundetilfredshed. Hvis du af en eller anden grund ikke er tilfreds med vores produkter, er du velkommen til at kontakte os. Vi tilbyder problemfri livstidsservice og vil arbejde på at løse eventuelle problemer, du måtte støde på.
For support, se venligst de kontaktoplysninger, der fulgte med dit køb, eller besøg den officielle MARSTEK webwebsted.
