Gearlux SP184 18 LED 10 Watt RGBW PAR Stage Light User Manual

1. Introduktion

Denne manual indeholder vigtige oplysninger til sikker og effektiv betjening af din Gearlux SP184 18 LED 10 Watt RGBW PAR S.tage Lys. Læs venligst denne manual grundigt inden installation og brug, og gem den til senere brug.

2. Sikkerhedsoplysninger

• Sørg for, at strømforsyningen voltage matcher den angivne voltage på enheden.
• Afbryd altid strømmen, før du rengør eller servicerer enheden.
• Brug ikke enheden, hvis netledningen er beskadiget.
• Undgå direkte øjeneksponering for lyskilden.
• Denne enhed er kun til indendørs brug. Beskyt den mod fugt og ekstreme temperaturer.
• Sørg for tilstrækkelig ventilation omkring enheden for at forhindre overophedning.

3. Produktet er slutview

3.1 Nøglefunktioner

• Firefarvede LED'er: Udstyret med 18x10-watt RGBW (rød, grøn, blå, hvid) LED'er for alsidig farveblanding og høj output.
• Effektiv køling: Har en stille køleblæser for effektiv varmeafledning, hvilket bidrager til en længere produktlevetid.
• RDM-funktionalitet: Understøtter RDM (Remote Device Management) via 8 DMX-kanaler for forenklet konfiguration og kontrol.
• Fleksibel montering: Inkluderer et justerbart metalhåndtag/beslag for nem montering på vægge, spær eller til placering på jorden.

3.2 Komponenter

Gør dig bekendt med hovedkomponenterne i Gearlux SP184 PAR-lampen:

Figur 1: Front view af Gearlux SP184 PAR Stage Light, der viser de 18 RGBW LED-linser.

Figur 2: Bag view af kontrolpanelet, med DMX In/Out, Power In/Out, digitalt display og kontrolknapper.

• LED-array: 18 individuelle 10-watt RGBW LED'er på frontpanelet.
• Kontrolpanel: Placeret på bagsiden, inklusive et digitalt display og fire kontrolknapper (MENU, OP, NED, ENTER).
• DMX-forbindelser: XLR 3-bens DMX In- og DMX Out-porte til tilslutning af DMX-controllere og andre armaturer.
• Strømforbindelser: Strømindgange og strømudgange til seriekobling af strøm til flere enheder. Inkluderer en sikringsholder.
• Monteringsbeslag: En justerbar metalbeslag for sikker positionering.

4. Opsætning og installation

4.1 Udpakning

Tag forsigtigt armaturet ud af emballagen. Undersøg enheden for tegn på skader under transporten. Gem emballagen til senere transport eller opbevaring.

4.2 Montering

Gearlux SP184 kan monteres i forskellige positioner ved hjælp af den justerbare beslag:

• Gulvmontering: Placer enheden på en stabil, plan overflade. Juster beslaget for at rette lyset som ønsket.
• Vægbeslag: Fastgør beslaget sikkert til en robust væg med passende beslag (medfølger ikke). Sørg for, at monteringsfladen kan bære vægten af ​​armaturet.
• Spærbeslag: Fastgør beslaget til en lysbjælke med en passende klist.amp (medfølger ikke). Brug altid et sikkerhedskabel ved montering over hovedhøjde.

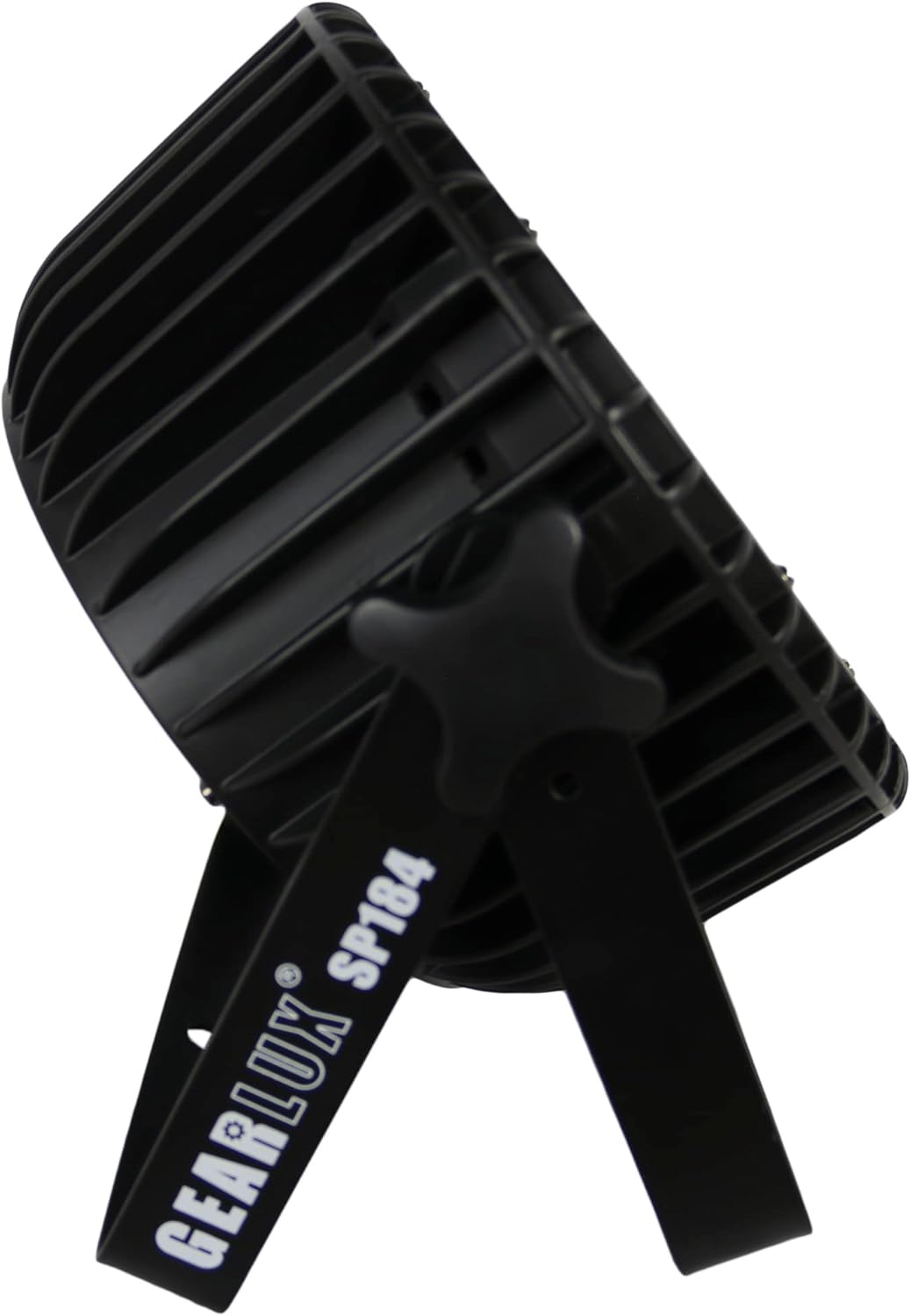

Figur 3: Side view illustrerer det justerbare monteringsbeslag og knappen til vinkeljustering.

4.3 Strømtilslutning

Tilslut det medfølgende strømkabel til "Power In"-porten på bagsiden af ​​enheden og derefter til en passende stikkontakt (AC 100-240V, 50/60Hz). Flere enheder kan serieforbindes ved hjælp af "Power Out"-porten, men sørg for, at det samlede strømforbrug ikke overstiger kredsløbets kapacitet.

Figur 4: Detalje af strømindgangsporten med et tilsluttet strømkabel.

4.4 DMX-forbindelse

For DMX-styring skal du tilslutte et DMX-kabel fra din DMX-controllers udgang til "DMX In"-porten på den første armatur. For flere armaturer skal du tilslutte "DMX Out" på den første armatur til "DMX In" på den næste, og så videre. Brug en DMX-terminator på den sidste armatur i kæden for optimal signalintegritet.

5. Betjeningsvejledning

5.1 Kontrolpanelnavigation

Det digitale display og fire knapper på bagpanelet giver dig mulighed for at navigere i menuer og vælge driftstilstande:

• MENU: Blader gennem hovedmenuens indstillinger.
• OP NED: Navigerer gennem undermenupunkter eller justerer parameterværdier.
• GÅ IND: Bekræfter et valg eller gemmer en indstilling.

5.2 driftstilstande

Gearlux SP184 tilbyder typisk flere driftstilstande:

• DMX-tilstand: Tillader ekstern styring via en DMX-controller. Indstil DMX-adressen for armaturet. Enheden bruger 8 DMX-kanaler.
• Automatisk tilstand: Armaturet kører automatisk gennem forprogrammerede lysshows.
• Lyd aktiv tilstand: Lyset reagerer på lyd, der registreres af den indbyggede mikrofon.
• Master/Slave-tilstand: Forbind flere enheder, hvor én fungerer som master (styrende) og andre som slaver (følgende).
• Statisk farvetilstand: Vælg og vis en enkelt statisk farve (rød, grøn, blå, hvid eller blandede farver).

Figur 5: PAR-lyset viser et hvidt output og demonstrerer dets RGBW-funktioner.

Figur 6: PAR-lyset, der viser et lyserødt/magenta lys, viserasing farveblanding.

Figur 7: PAR-lampen viser et grønt output.

5.3 RDM-funktion

RDM-funktionen (Remote Device Management) muliggør tovejskommunikation mellem DMX-controlleren og armaturet. Dette muliggør fjernindstilling af DMX-adresser, tilstandsændringer og overvågning af armaturstatus direkte fra en RDM-kompatibel DMX-controller, hvilket forenkler opsætning og fejlfinding.

6. Vedligeholdelse

6.1 Rengøring

For at opretholde optimal lysudbytte og køleeffektivitet skal armaturets linser og køleventiler regelmæssigt rengøres. Brug en blød, fnugfri klud og en mild glasrens til linserne. Sørg for, at enheden er slukket og frakoblet, før rengøring.

6.2 Udskiftning af sikringer

Hvis enheden ikke tænder, skal du kontrollere sikringen, der er placeret i nærheden af ​​strømindgangen. Afbryd strømmen, skru sikringsholderen af, og udskift sikringen med en af ​​samme type og rating (f.eks. T2A 250V). Brug aldrig en sikring med en højere rating.

6.3 Opbevaring

Når armaturet ikke er i brug, skal det opbevares i originalemballagen eller i en passende æske på et tørt og støvfrit sted.

7. Fejlfinding

8. Specifikationer

9. Garanti og support

For garantioplysninger eller teknisk support henvises til den dokumentation, der blev leveret ved køb, eller kontakt din forhandler. Gem din købsbevis i tilfælde af garantikrav.
