1. Introduktion
Tak, fordi du har valgt Moen Birchfield køkkenarmatur med enkeltgreb og udtrækssprøjte. Denne manual indeholder detaljerede instruktioner til korrekt installation, betjening og vedligeholdelse af dit nye armatur. Læs venligst denne manual grundigt inden installation, og gem den til senere brug.

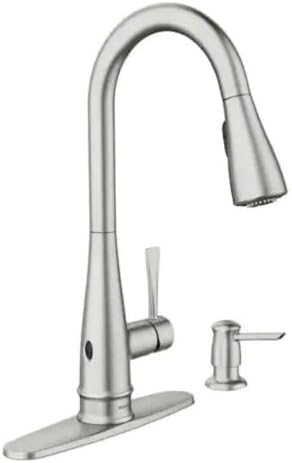

Billede 1.1: Moen Birchfield vandhane med sæbedispenser og dækplade.
Moen Birchfield-vandhanen kombinerer elegant design med praktisk funktionalitet og byder på avancerede teknologier til forbedrede køkkenopgaver.
2. Produktfunktioner
Birchfield køkkenarmaturet er udstyret med adskillige funktioner, der er designet til at forbedre din køkkenoplevelse:
- Design med enkelt håndtag: Giver ubesværet kontrol over vandtemperatur og -gennemstrømning.
- Nedtrækkelig sprøjte: Giver udvidet rækkevidde til rengørings- og påfyldningsopgaver.
- Reflessystem: Sikrer jævn betjening, nem bevægelse og sikker docking af det nedtrækkelige sprøjtehoved.
- PowerBoost-teknologi: Leverer forbedret vandydelse for hurtigere rengøring og påfyldning med et tryk på en knap.
- Pletbestandig rustfri finish: Modstår fingeraftryk og vandpletter og bevarer et renere udseende.
- DuraLock hurtigkoblingssystem: Gør installationen nem og sikker.
- Matchende sæbe-/lotiondispenser: Inkluderet for et koordineret look og ekstra bekvemmelighed.
- 360-graders tuddrejefunktion: Giver fuld adgang til vasken og fleksibilitet.
3. Opsætning og installation
Denne vandhane er designet til montering på dæk og kan installeres med eller uden den medfølgende dækplade (nøgleplade). DuraLock-hurtigkoblingssystemet forenkler tilslutningsprocessen.
3.1 Før du begynder
- Sørg for, at alle nødvendige værktøjer og komponenter er til stede.
- Sluk for hovedvandforsyningen til din køkkenvask.
- Ryd området under vasken for nem adgang.
3.2 Installationstrin (Overview)
- Forbered vaskehullet til vandhanen og, hvis det ønskes, dækpladen.
- Monter vandhanen på vasken eller bordpladen.
- Tilslut vandforsyningsledningerne til vandhanen og din boligs vandforsyning ved hjælp af DuraLock-systemet.
- Installer den nedtrækkelige slange og vægten.
- Installer den tilhørende sæbedispenser (hvis relevant).
- Test for lækager og korrekt funktion.
For detaljerede, trinvise installationsvejledninger henvises til den separate installationsvejledning, der følger med produktemballagen. Professionel installation anbefales, hvis du ikke er bekendt med VVS-procedurer.
4. Betjeningsvejledning
4.1 Vandgennemstrømning og temperaturkontrol
Det enkelte håndtag styrer både vandgennemstrømning og temperatur:
- Sådan tænder/slukker du: Løft håndtaget opad for at tænde for vandet. Tryk det nedad for at slukke.
- Sådan justeres temperaturen: Flyt håndtaget til venstre for varmt vand og til højre for koldt vand.
- Sådan justeres flowet: Løft håndtaget højere for øget vandgennemstrømning.
4.2 Brug af den nedtrækkelige sprøjte
Den nedtrækkelige sprøjte tilbyder alsidighed til forskellige køkkenopgaver:
Billede 4.1: Nedtrækkeligt sprøjtehoved.
- Forlæng sprøjten: Træk forsigtigt sprøjtehovedet nedad fra tuden. Reflex-systemet sikrer en jævn udstrækning.
- Skift sprøjtetilstande: Brug knapperne på sprøjtehovedet til at skifte mellem luftstråle og kraftig sprøjtetilstand.
- Træk sprøjten tilbage: Når du er færdig, før sprøjtehovedet tilbage i tuden. Reflex-systemet vil sætte det sikkert på plads.
Billede 4.2: Demonstration af reflekssystemet.
4.3 Aktivering af PowerBoost
Til opgaver, der kræver ekstra kraft eller hurtigere påfyldning, skal du aktivere PowerBoost:
- Mens vandet løber, skal du trykke på den dertilhørende PowerBoost-knap på sprøjtehovedet.
- Vandstrømmen vil intensiveres for hurtigere rengøring eller påfyldning.
- Tryk på knappen igen for at vende tilbage til normal flow.
Billede 4.3: PowerBoost i aktion.
5. Vedligeholdelse
Korrekt pleje og vedligeholdelse vil sikre din Moen Birchfield-vandhanes levetid og optimale ydeevne.
5.1 Rengøring af overfladebehandlingen
Den pletsikre rustfri finish er designet til at modstå fingeraftryk og vandpletter. Sådan rengøres:
- Brug en blød, damp klud og mild sæbe.
- Undgå slibende rengøringsmidler, stærke kemikalier eller skuresvampe, da disse kan beskadige overfladen.
- Tør efter med en ren, blød klud for at undgå vandpletter.
5.2 Rengøring af perlator
Hvis vandgennemstrømningen falder, kan perlatoren være tilstoppet med snavs. Sådan rengøres:
- Skru perlatoren af spidsen af sprøjtehovedet.
- Skyl eventuelt snavs af skærmen.
- Sæt perlatoren sikkert på igen.
6. Fejlfinding
Hvis du støder på problemer med din vandhane, kan du bruge følgende almindelige løsninger:
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Lav vandgennemstrømning | Tilstoppet perlator; delvist lukkede afspærringsventiler; knækket forsyningsledning. | Rengør perlatoren (se afsnit 5.2); sørg for, at afspærringsventilerne er helt åbne; kontroller forsyningsledningerne for knæk. |
| Lækager fra vandhanebunden | Løs monteringsmøtrik; slidte O-ringe. | Spænd monteringsmøtrikken under vasken; kontakt kundesupport for udskiftning af O-ringe, hvis det er nødvendigt. |
| Sprøjten trækkes ikke helt tilbage | Vægten på slangen er forkert placeret eller blokeret. | Sørg for, at slangens vægt er korrekt placeret og ikke blokeret af rør eller andre genstande under vasken. |
| Ukonsekvent vandtemperatur | Problemer med vandvarmer; funktionsfejl i patronen. | Kontrollér indstillingerne for din vandvarmer. Hvis problemet fortsætter, skal du kontakte kundesupport. |
Hvis disse løsninger ikke løser problemet, bedes du kontakte Moens kundesupport for yderligere assistance.
7. Specifikationer
| Attribut | Detalje |
|---|---|
| Mærke | Møn |
| Modelnavn | Birchfield |
| Modelnummer | 87205EWSRS |
| Monteringstype | Dækmontering |
| Finish Type | Spot modstå rustfrit |
| Materiale | Rustfrit stål / Metal |
| Antal håndtag | 1 |
| Hulantal | 1 (eller 3 med inkluderet dækplade) |
| Speciel funktion | 360 graders tud drejelig |
| Tudhøjde | 8.5 tommer |
| Varens vægt | 7.85 pund |
| Produktdimensioner | 16" D x 2" B x 16" H |
| Inkluderede komponenter | Dækplade, sæbe-/lotiondispenser |
| UPC | 026508346167 |
8. Garanti og support
Moen-produkter er fremstillet efter de højeste standarder for kvalitet og udførelse. For specifikke garantioplysninger henvises til garantikortet, der følger med dit produkt, eller besøg den officielle Moen-side. webwebsted.
For teknisk assistance, reservedele eller garantikrav, kontakt venligst Moens kundesupport:
- Webwebsted: www.moen.com
- Telefon: Se din produktemballage eller Moen-vejledningen. webwebsted for regionale kontaktnumre.
Hav venligst dit modelnummer (87205EWSRS) og købsbevis klar, når du kontakter support.
