LEXMAN Elektromekanisk Rulleportmotor Brugermanual

1. Sikkerhedsoplysninger

Læs alle sikkerhedsinstruktioner omhyggeligt inden installation og betjening. Manglende overholdelse af disse instruktioner kan medføre personskade eller beskadigelse af produktet.

• Elektrisk sikkerhed: Installationen skal udføres af en kvalificeret elektriker i overensstemmelse med lokale el-forskrifter. Sørg for, at strømforsyningen er afbrudt før installation eller vedligeholdelsesarbejde.
• Driftsmiljø: Motoren er designet til at modstå temperaturer fra -20 °C til +40 °C og har en IP44-klassificering, hvilket indikerer beskyttelse mod faste genstande større end 1 mm og vandsprøjt fra alle retninger. Undgå dog direkte eksponering for ekstreme vejrforhold eller nedsænkning i vand.
• Børn og kæledyr: Hold børn og kæledyr væk fra rulleskoddens betjeningsområde. Lad dem ikke lege med betjeningselementerne.
• Forhindringer: Sørg for, at der ikke er nogen forhindringer i rulleskoddens bane under drift.

2. Produktet er slutview

LEXMANs elektromekaniske rullejalousiemotor er designet til at automatisere åbning og lukning af rullejalousier og erstatter dermed manuel betjening. Denne model tilbyder et drejningsmoment på 10 Nm, hvilket er egnet til forskellige typer og størrelser jalousier.

Billedbeskrivelse: A view af LEXMANs elektromekaniske rullejalousiemotor, der viser dens cylindriske hus og det spiralformede elektriske kabel i den ene ende.

Nøglefunktioner:

• Bekvemmelighed: Automatiserer betjeningen af ​​rulleporten og eliminerer manuel drift.
• Magt: 10 Nm drejningsmoment, i stand til at drive aluminium/PVC-skodder op til 5 m² eller træskodder op til 2 m².
• Holdbarhed: IP44-klassificeret til modstandsdygtighed over for stænkvand og egnet til temperaturer fra -20 °C til +40 °C.
• Nem installation: Designet til hurtig og ligetil installation med et 4-ledersystem.

3. Opsætning og installation

Motoren er designet til integration i et rulleportsystem. Detaljerede installationsvejledninger medfølger produktet. Det anbefales, at installationen udføres af en kvalificeret fagmand.

Installationstrin (generel vejledning):

1. Forberedelse: Sørg for, at strømforsyningen til installationsområdet er helt afbrudt. Saml alt nødvendigt værktøj og komponenter.
2. Montering: Sæt motoren ind i rullejalousierøret. Fastgør den i henhold til de specifikke instruktioner for dit rullejalousisystem.
3. Ledningsføring: Tilslut motoren ved hjælp af dens 4-ledersystem. Kablerne er 200 cm lange, hvilket giver fleksibilitet ved tilslutning. Sørg for, at alle forbindelser er sikre og korrekt isolerede.
4. Justering af grænsekontakt: Juster de øvre og nedre grænseafbrydere for at definere rullejalousiens helt åbne og helt lukkede positioner. Se de specifikke instruktioner for præcise justeringsprocedurer.
5. Test: Genopret strømmen og test motorens drift. Kontroller, at lukkeren bevæger sig jævnt inden for de indstillede grænser.

Billedbeskrivelse: Et teknisk diagram, der illustrerer motorens dimensioner: en diameter på 40 mm, en længde på 490 mm og en kabellængde på 200 cm.

Billedbeskrivelse: En illustration, der viser rulleportmotoren integreret i en vinduesramme med ikoner, der angiver dens specifikationer (Ø 40 mm, 10 Nm, maks. 5 m² for aluminium/PVC, maks. 2 m² for træ).

4. Betjeningsvejledning

LEXMAN rulleportmotoren betjenes via en vægkontakt. Den er kompatibel med standard alternative kontakter og dobbeltkontakter (kontakter medfølger ikke).

Grundlæggende betjening:

• Åbning af lukkeren: Tryk på knappen 'Op' eller positionen på din kompatible vægkontakt. Motoren hæver skodden, indtil den når den øvre grænsekontakt, eller indtil knappen slippes.
• Lukning af lukkeren: Tryk på knappen eller positionen 'Ned' på din kompatible vægkontakt. Motoren sænker skodden, indtil den når den nederste grænsekontakt, eller indtil knappen slippes.
• Stop af lukkeren: Tryk på den modsatte retningsknap, eller slip den aktuelle knap for at stoppe lukkeren i en hvilken som helst ønsket position.

Billedbeskrivelse: En illustration, der viser tre typer afbrydere. De to første, en op/ned-afbryder og en dobbelt vippeafbryder, er markeret med et grønt flueben, der angiver kompatibilitet. Den tredje, en drejelig lysdæmperafbryder, er markeret med et rødt 'X', der angiver inkompatibilitet.

5. Vedligeholdelse

LEXMAN rulleportmotoren er designet til minimal vedligeholdelse. Regelmæssig kontrol kan hjælpe med at sikre dens levetid og korrekte funktion.

• Rensning: Rengør motorens og rulleportens yderside regelmæssigt for at forhindre ophobning af støv og snavs. Brug en blød, tør klud.amp klæde. Brug ikke slibende rengøringsmidler eller opløsningsmidler.
• Inspektion: Inspicer årligt motoren og ledningerne for tegn på slid, skader eller løse forbindelser. Hvis der findes problemer, skal strømmen afbrydes og en kvalificeret tekniker kontaktes.
• Smøring: Motoren er fabrikssmurt og kræver generelt ikke yderligere smøring. Se rullejalousiesystemets manual for smørekrav til andre komponenter.

6. Fejlfinding

Hvis du støder på problemer med din LEXMAN rulleportmotor, skal du se følgende almindelige fejlfindingstrin:

• Motoren reagerer ikke:
  • Kontroller om strømforsyningen til motoren er aktiv.
  • Kontroller, at vægkontakten er korrekt tilsluttet og fungerer.
  • Sørg for, at ingen afbrydere er udløst.
• Lukkeren stopper midt i drift:
  • Kontroller, om der er fysiske forhindringer, der forhindrer lukkeren i at bevæge sig.
  • Motoren kan være overophedet på grund af kontinuerlig drift. Lad den køle af i 15-20 minutter, før du forsøger at betjene den igen.
• Lukkeren når ikke grænserne:
  • Grænseafbryderne skal muligvis kalibreres igen. Se installationsafsnittet eller de specifikke instruktioner for justering af grænseafbryderne.
• Usædvanlige lyde:
  • Afbryd strømmen, og inspicer motoren og lukkemekanismen for løse dele eller fremmedlegemer.
  • Hvis støjen fortsætter, skal du kontakte kundesupport eller en kvalificeret tekniker.

Hvis disse trin ikke løser problemet, bedes du kontakte LEXMANs kundesupport eller en certificeret tekniker.

7. Specifikationer

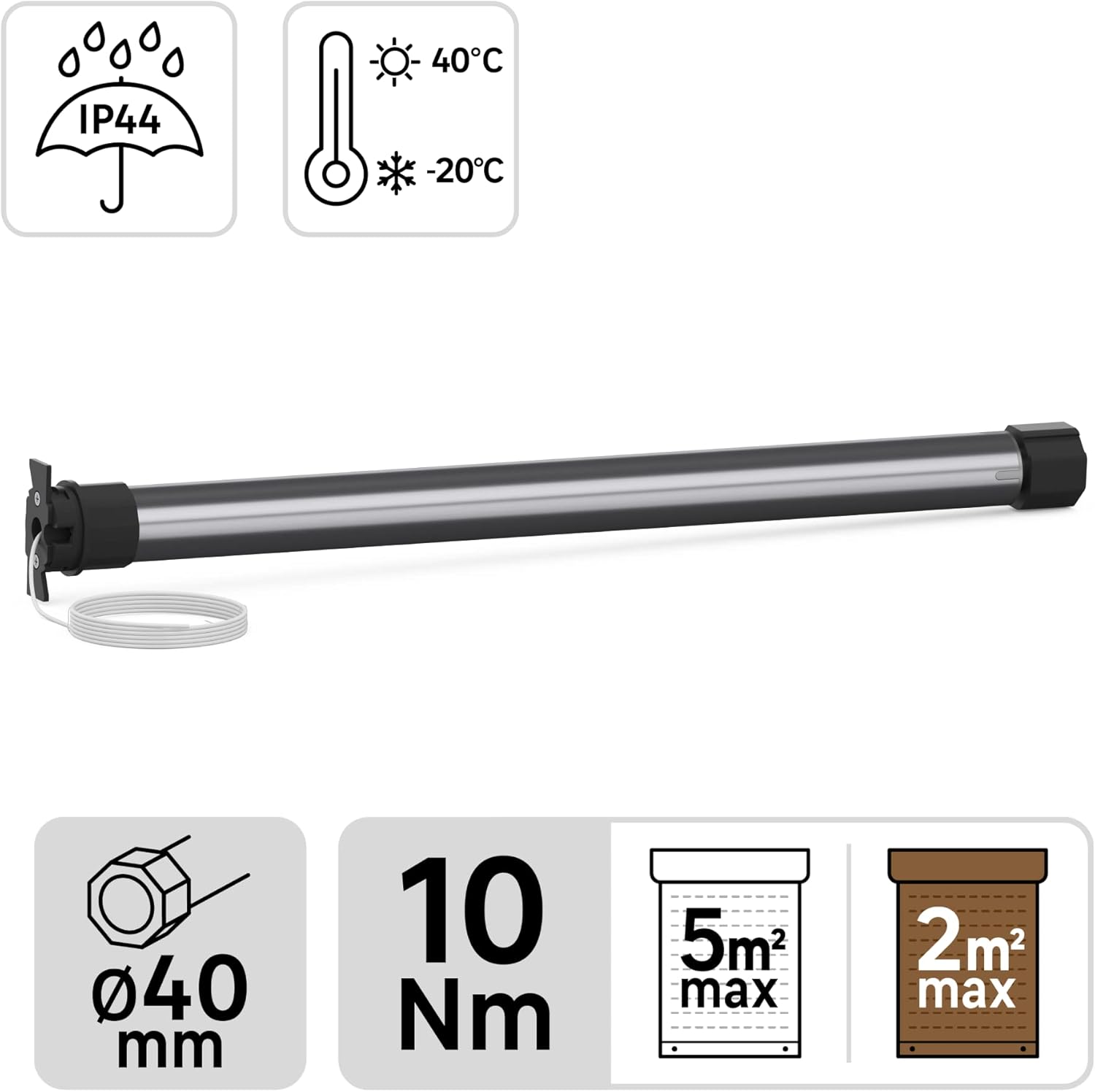

Billedbeskrivelse: En visuel opsummering af de vigtigste specifikationer: IP44-klassificering (paraplyikon), temperaturbestandighed fra -20°C til +40°C (termometerikon), motordiameter Ø 40 mm, drejningsmoment 10 Nm, maksimalt lukkeareal 5m² for aluminium/PVC og 2m² for træ.

8. Garanti og support

For garantioplysninger henvises til den dokumentation, der fulgte med dit køb, eller kontakt din forhandler. LEXMAN er forpligtet til at levere sikre, holdbare og smarte elektriske produkter.

Hvis du har brug for teknisk assistance, har spørgsmål om installation eller har brug for at rapportere et produktproblem, bedes du kontakte LEXMANs kundesupport via deres officielle kanaler eller den forhandler, hvorfra du købte produktet.

For mere information om LEXMAN-produkter kan du besøge deres officielle webhjemmeside eller brandbutik.
