Tenmars TM-901N LAN-kabeltester brugermanual

1. Introduktion

Tenmars TM-901N er en professionel LAN-kabeltester designet til effektiv og præcis diagnose af netværkskabler. Den er i stand til at identificere forskellige ledningsfejl såsom diskontinuitet, kortslutninger, forkerte forbindelser og splittede par i både skærmede snoede par (STP) og uskærmede snoede par (UTP) kabler. Denne enhed kan måle kabellængder på op til 265 meter, hvilket gør den til et vigtigt værktøj for netværksinstallatører og teknikere.

2. Sikkerhedsoplysninger

Læs og forstå alle sikkerhedsinstruktioner, før du bruger enheden. Manglende overholdelse af disse instruktioner kan medføre personskade eller beskadigelse af enheden.

• Forsøg ikke at teste strømførende kredsløb eller kabler, der er tilsluttet aktivt netværksudstyr.
• Sørg for, at batteriet er korrekt installeret før brug.
• Udsæt ikke enheden for fugt eller ekstreme temperaturer.
• Åbn ikke enheden casing, da dette kan ugyldiggøre garantien og udsætte dig for elektriske farer.
• Bortskaf batterier i henhold til lokale regler.

3. Pakkens indhold

Bekræft at alle varer er til stede i din pakke:

• Tenmars TM-901N hovedenhed
• Fjern-ID-lokalisering (ID 1)
• Brugervejledning (dette dokument)
• Bemærk: Et 9V-batteri er typisk påkrævet og medfølger muligvis ikke.

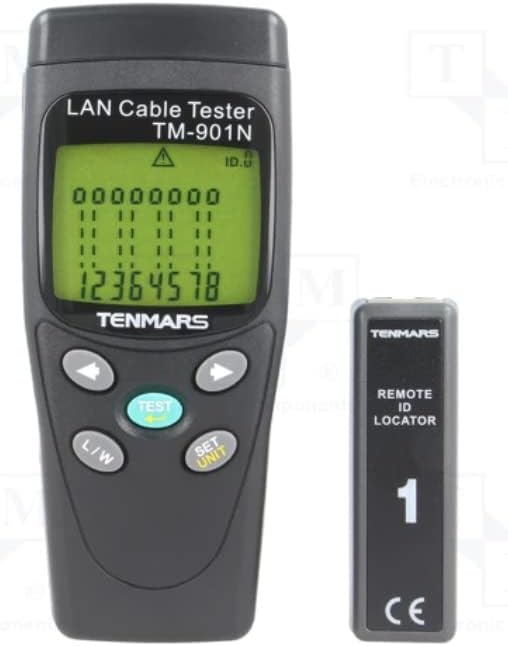

Billede 3.1: Tenmars TM-901N hovedenhed og fjernbetjent ID-lokaliseringsenhed.

4. Produktet er slutview

4.1 Hovedenhed

Billede 4.1: Forside view af TM-901N hovedenheden.

Hovedenheden har et LCD-display, der viser testresultater og kabelstatus. Den indeholder flere kontrolknapper:

• TEST knap: Starter en kabeltest.
• L/W-knap: Skifter mellem visningstilstandene for længdemåling og wiremap.
• INDSTIL/ENHED-knap: Bruges til at gå ind i indstillingstilstand og ændre måleenheder (f.eks. meter, fod).
• Pileknapper (venstre/højre): Bruges til navigation i indstillinger eller til reviewtestresultater.

4.2 Fjern-ID-lokalisering

Billede 4.2: Fjern-ID-lokaliseringsværktøj.

Fjern-ID-lokaliseringsenheden er en passiv enhed, der bruges sammen med hovedenheden til at teste installerede kabler. Den tilsluttes den ene ende af kablet, mens hovedenheden tilsluttes den anden. Fjernenheden er mærket "ID 1" for identifikation.

4.3 Bagpanel og ledningsdiagram

Billede 4.3: Bagside view af TM-901N hovedenheden med ledningsdiagram.

Hovedenhedens bagpanel indeholder batterirummet og et trykt ledningsdiagram til reference, der viser standard T568A/B-bentildelinger til RJ45-stik.

5. Opsætning

5.1 Batteriinstallation

1. Find batteridækslet på bagsiden af ​​hovedenheden.
2. Skub dækslet åbent, eller fjern det som angivet.
3. Isæt et nyt 9V-batteri, og sørg for korrekt polaritet (+/-).
4. Sæt batterirummets dæksel på igen.

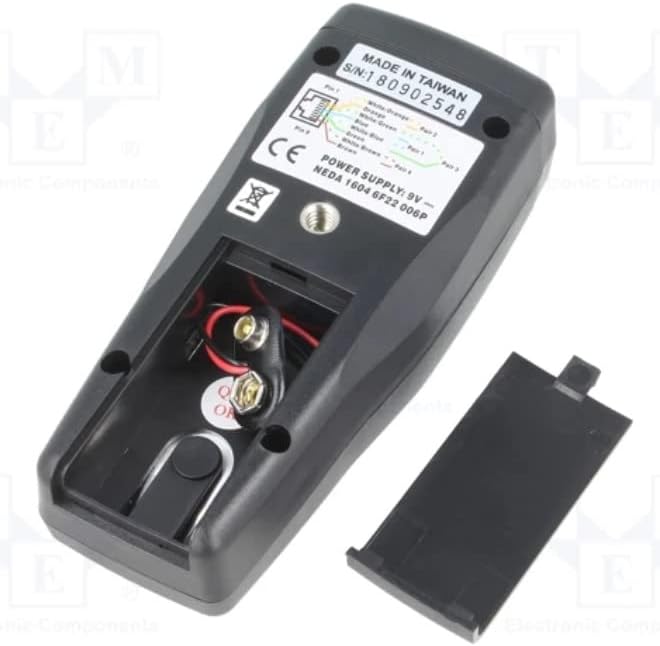

Billede 5.1: Batterirum med afmonteret dæksel.

5.2 Tilslutning af kabler til test

Før du tilslutter kabler, skal du sørge for, at de er frakoblet alle aktive netværksenheder.

• For patchkabler (ikke-installerede kabler): Tilslut den ene ende af kablet til RJ45-porten på hovedenheden og den anden ende til RJ45-porten på den eksterne ID-lokaliseringsenhed.
• For installerede kabler: Tilslut hovedenheden til den ene ende af det installerede kabel (f.eks. et vægstik) og fjern-ID-lokaliseringsværktøjet til den anden ende af kablet (f.eks. i et patchpanel).

6. Betjeningsvejledning

6.1 Tænd/sluk

Enheden tændes typisk automatisk, når et kabel tilsluttes, og der trykkes på TEST-knappen, eller ved at trykke på TEST-knappen. Den slukker normalt automatisk efter en periode med inaktivitet for at spare batteri.

6.2 Udførelse af en kabeltest

1. Sørg for, at kablet er korrekt tilsluttet hovedenheden og den fjernbetjente ID-lokaliseringsenhed.
2. Tryk på PRØVE knap.
3. Testeren scanner automatisk kablet og viser resultaterne på LCD-skærmen.

6.3 Fortolkning af testresultater (Wiremap)

LCD-skærmen viser ledningskortet, der angiver forbindelsesstatus for hvert ledningspar. Almindelige indikationer inkluderer:

• Passere: Alle ledninger er korrekt tilsluttet (1-1, 2-2 osv. for lige-gennemgang eller passende krydsningsmapping).
• Åben/Diskontinuitet: Et brud på en eller flere ledninger. Displayet viser, hvilke ledninger der er åbne.
• Kortslutning: To eller flere ledninger rører hinanden. Displayet vil vise de kortsluttede ledninger.
• Forkert tilslutning/fejlledningsføring: Ledningerne er tilsluttet de forkerte ben i den ene eller begge ender. Displayet viser den forkerte tilknytning (f.eks. 1-3, 2-6).
• Opdelt par: En mere kompleks fejl, hvor to par er byttet om, men ledningsdiagrammet ser korrekt ud. Testeren er designet til at detektere dette.

6.4 Måling af kabellængde

1. Efter at have udført en test, tryk på L/W -knappen for at skifte til længdemålingstilstand.
2. Displayet viser den anslåede længde af kablet.
3. For at ændre måleenheden (meter, fod) skal du trykke på SÆT/ENHED knappen i længdetilstand, og brug pileknapperne til at vælge den ønskede enhed. Tryk på SÆT/ENHED igen for at bekræfte.

7. Vedligeholdelse

7.1 Rengøring

Tør enheden af ​​med en blød, tør klud. Brug ikke slibende rengøringsmidler eller opløsningsmidler. Sørg for, at der ikke kommer fugt ind i enheden.

7.2 Udskiftning af batteri

Når indikatoren for lavt batteriniveau vises på displayet, skal du udskifte 9V-batteriet som beskrevet i afsnit 5.1. Fjern batteriet, hvis enheden ikke skal bruges i længere tid, for at forhindre lækage.

7.3 Opbevaring

Opbevar enheden et køligt, tørt sted, væk fra direkte sollys og ekstreme temperaturer. Opbevar den i den originale emballage eller et beskyttende etui, når den ikke er i brug.

8. Fejlfinding

9. Specifikationer

10. Garanti og support

For garantioplysninger og teknisk support henvises til den dokumentation, der fulgte med dit køb, eller kontakt din lokale forhandler. Gem dit købsbevis i tilfælde af garantikrav.
