APC Smart-UPS SRT1000XLA Brugermanual

1. Introduktion

Denne manual indeholder vigtige oplysninger til sikker og effektiv drift af din APC Smart-UPS SRT1000XLA. Denne afbrydelsesfri strømforsyning (UPS) er designet til at give pålidelig strømbeskyttelse til dit elektroniske udstyr og beskytte mod strømafbrydelser.tagspændingsudsving, spændingsstød og andre strømforstyrrelser. Læs venligst denne manual grundigt inden installation og betjening for at sikre korrekt brug og for at forhindre skader på enheden eller tilsluttet udstyr.

2. Sikkerhedsoplysninger

Overhold alle advarsler og betjeningsinstruktioner i denne manual. Undladelse af at gøre dette kan medføre personskade eller beskadigelse af udstyret.

2.1 Generel sikkerhed

• Denne UPS er kun beregnet til indendørs brug.
• Brug ikke denne UPS i direkte sollys, i kontakt med væsker, eller hvor der er meget støv eller fugt.
• Sørg for, at ventilationsåbningerne på UPS'en ikke er blokerede.
• Åbn ikke UPS-kabinettet. Der er ingen dele indeni, som brugeren kan servicere. Overlad service til kvalificeret personale.
• UPS'en indeholder interne batterier, der kan udgøre en risiko for elektrisk stød og høj kortslutningsstrøm.

2.2 Elektrisk sikkerhed

• Tilslut kun UPS'en til en jordet stikkontakt.
• Fjern ikke jordforbindelsesstiften fra netledningen.
• Sørg for, at netledningen er korrekt tilsluttet UPS'en og stikkontakten.
• Frakobl UPS'en fra strømforsyningen, før du udfører vedligeholdelse eller rengøring.

2.3 Batterisikkerhed

• Batteriservice bør udføres eller overvåges af personale med kendskab til batterier og de nødvendige forholdsregler.
• Bortskaf ikke batterier i åben ild. Batterierne kan eksplodere.
• Batterier må ikke åbnes eller ødelægges. Frigivet elektrolyt er skadelig for hud og øjne. Det kan være giftigt.
• Udskift batterierne med samme type og antal batterier som oprindeligt installeret.

3. Pakkens indhold

Pak forsigtigt enheden ud, og kontroller den for transportskader. Hvis der konstateres skader, skal du underrette transportøren og forhandleren. Pakken skal indeholde følgende:

• APC Smart-UPS SRT1000XLA-enhed
• Strømledning(er)
• USB kommunikationskabel
• Serielt kommunikationskabel
• Netværksstyringskort (hvis inkluderet i modellen)
• Dokumentations-cd og sikkerhedsvejledning
• Rackmonteringshardware (hvis relevant)
• Tårnstativer (hvis relevant, da dette er en gulvmodel)

Figur 3.1: Forside view af APC Smart-UPS SRT1000XLA. Dette billede viser hovedenheden med dens frontpanel og en stor ventilationsgitter, der angiver dens tårnformfaktor.

4. Opsætning

4.1 Placering

Placer UPS'en i et beskyttet område, der er fri for overdreven støv, fugtighed og er godt ventileret. Sørg for tilstrækkelig plads omkring enheden for korrekt luftgennemstrømning. Denne model er designet til brug på gulvet og bruger de medfølgende tårnstativer for stabilitet.

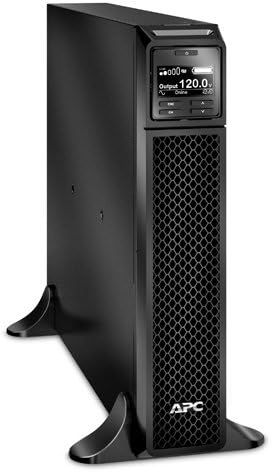

Figur 4.1: Vinklet front view af APC Smart-UPS SRT1000XLA. Dette perspektiv fremhæver enhedens slanke, sorte design og dens kompakte størrelse, der er velegnet til forskellige miljøer.

4.2 Tilslutning til strøm

1. Tilslut UPS-strømledningen til en jordet 120V AC-stikkontakt.
2. Lad UPS'en oplade batterierne i mindst 24 timer før første brug for at sikre maksimal driftstid. UPS'en oplader batterierne, når den er tilsluttet vekselstrøm, uanset om enheden er tændt eller slukket.

4.3 Tilslutning af udstyr

Tilslut dit kritiske elektroniske udstyr (computere, skærme, netværksenheder osv.) til stikkontakterne på bagsiden af ​​UPS'en. Sørg for, at den samlede belastning ikke overstiger UPS'ens kapacitet (1000VA/900W for denne model).

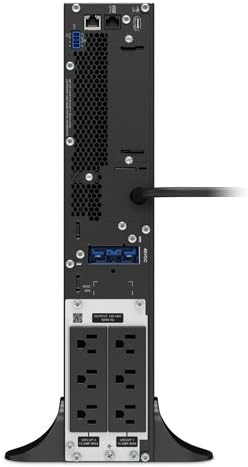

Figur 4.2: Bagside view af APC Smart-UPS SRT1000XLA. Dette billede viser de forskellige strømudtag, kommunikationsporte (USB, seriel, netværk) og batteritilslutningspunkter på bagsiden af ​​enheden.

4.4 Første opstart

1. Når du har tilsluttet UPS'en til vekselstrøm og tilladt den første batteriopladning, skal du trykke på tænd/sluk-knappen på frontpanelet for at tænde UPS'en.
2. UPS'en vil udføre en selvtest, og displayet vil vise dens status.
3. Når UPS'en er online, kan du tænde for dit tilsluttede udstyr.

5. Betjening af UPS'en

5.1 Display på frontpanelet

Frontpanelets LCD-skærm viser statusoplysninger i realtid, konfigurationsmuligheder og alarmmeddelelser. Brug navigationsknapperne (ESC, OK, Op, Ned) til at navigere gennem menuerne.

5.2 Normal drift

Ved normal drift viser UPS'en "Online" og leverer konditioneret strøm til dit tilsluttede udstyr. Batteriets opladningsniveau vises på displayet.

5.3 Batteritilstand

Under en magt outage.g., UPS'en skifter automatisk til batteristrøm. Der lyder en hørbar alarm, og displayet viser "Batteridrift". Batteridriftens varighed afhænger af den tilsluttede belastning og batteriets opladningsniveau.

5.4 Nedlukningsprocedurer

• Yndefuld nedlukning: Brug den medfølgende PowerChute-software (kan downloades fra APC website) for at udføre en problemfri nedlukning af tilsluttede computere, før UPS-batteriet er afladet.
• Manuel nedlukning: For at slukke UPS'en skal du trykke på tænd/sluk-knappen og holde den nede, indtil enheden slukker. Sørg først for, at alt tilsluttet udstyr er sikkert slukket.

6. Vedligeholdelse

6.1 Udskiftning af batteri

Batterierne i din UPS kan udskiftes af brugeren og kan udskiftes uden at slukke for det tilsluttede udstyr. Se de specifikke instruktioner til batteriudskiftning, der følger med dit batterisæt, eller på APC'en. webBrug altid originale APC-batteripatroner (RBC'er) for at sikre kompatibilitet og optimal ydeevne.

6.2 Rengøring

Rengør UPS'ens yderside med en blød, tør klud. Brug ikke flydende rengøringsmidler eller rengøringsmidler på aerosolbasis. Sørg for, at ventilationsåbningerne er fri for støv og snavs.

6.3 Miljøhensyn

Opbevar UPS'en et køligt og tørt sted. Langvarig udsættelse for høje temperaturer kan forkorte batteriets levetid. Genbrug brugte batterier korrekt i henhold til lokale regler.

7. Fejlfinding

Dette afsnit indeholder løsninger på almindelige problemer, du kan støde på med din UPS. Kontakt APC's tekniske support ved mere komplekse problemer.

8. Specifikationer

Vigtige tekniske specifikationer for APC Smart-UPS SRT1000XLA:

9. Garanti og support

Dette produkt er dækket af APC's standardgaranti. For detaljerede garantioplysninger henvises til garantikortet, der følger med dit produkt, eller besøg den officielle APC-side. webwebsted. For teknisk support, hjælp til fejlfinding eller for at forespørge om reservedele, bedes du kontakte APC's kundeservice via deres officielle supportkanaler. Online ressourcer, herunder ofte stillede spørgsmål og softwaredownloads, er også tilgængelige på APC's hjemmeside. webwebsted.

Da dette er et fornyet produkt, kan specifikke garantivilkår variere. Se Amazons fornyede garanti for detaljer vedrørende berettigelse til erstatning eller refusion af fornyede produkter.
