Autel MaxiBAS BT506 Bilbatteritester Brugermanual

1. Introduktion

Autel MaxiBAS BT506 er et avanceret batteri- og elektrisk systemanalyseværktøj designet til omfattende test af 6V og 12V køretøjsbatterier samt 12V og 24V start-/opladningssystemer. Ved hjælp af adaptiv konduktansteknologi giver den præcis og detaljeret indsigt i batteriets tilstand og ydeevne.

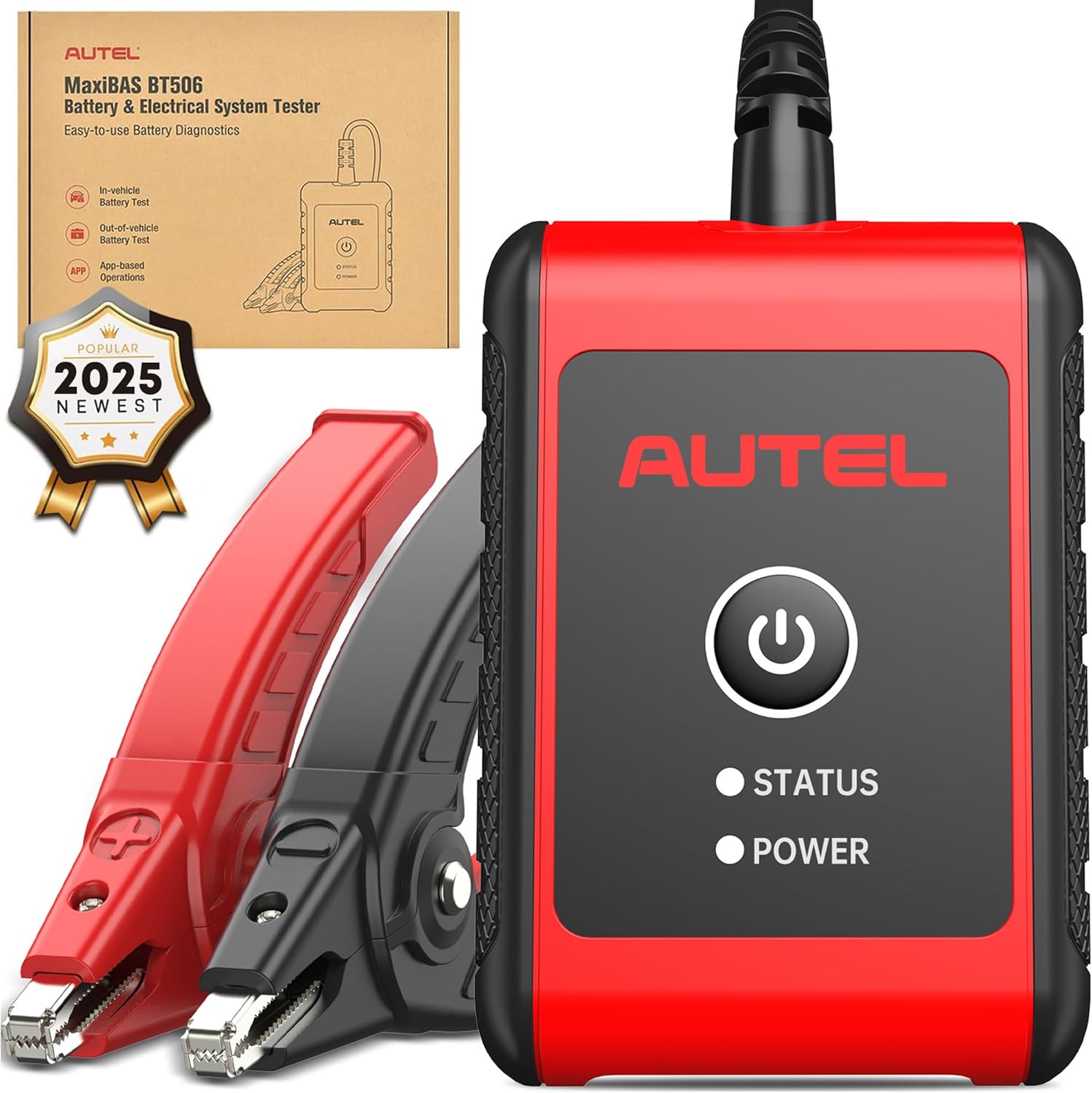

Billede: Autel MaxiBAS BT506-enheden med dens røde og sorte batteriklemmeamps, sammen med dens detailemballage.

2. Nøglefunktioner

• Omfattende batterianalyse: Tester 6V/12V batterier (FLOODED, AGM, AGM Spiral, EFB, GEL) med en kapacitet på 100-2000 CCA, der overholder CCA-, SAE-, CA-, EN-, IEC-, DIN-, JIS- og MCA-standarderne.
• Test af start- og ladesystem: Evaluerer startsystemets tilstand (volumentage, strøm, opstartstid) og ladesystemets ydeevne (strøm, tomgangs-/belastningsvolumentage, krusning).
• Avanceret adaptiv konduktans: Giver resultater med høj præcision, identificerer evnen til at starte ved koldstart, tester batterier med lav kapacitet/afladede batterier og minimerer risikoen for fejlvurderinger.
• Smartphone- og Autel-scannerkompatibilitet: Betjener via en gratis mobilapp (iOS/Android) eller integrerer med kompatible trådløse Autel-scannere.
• Brugervenlig betjening: Åbent system for nem tilslutning, instruktioner på skærmen og tydelig datavisning.
• Rapportering og datahåndtering: Let viewdeling og udskrivning af testrapporter; nøjagtige diagrammer over batteriplacering; registrering af testoptegnelser og datalogning.
• Livstids gratis softwareopdateringer: Sikrer, at enheden forbliver opdateret med de nyeste funktioner og køretøjsdækning.

3. Hvad er der i æsken

• MaxiBAS BT506 tester

Bemærk: BT506 leveres med et genopladeligt lithiumbatteri. Et USB-opladerkabel er påkrævet, men medfølger muligvis ikke.

4. Opsætning og tilslutning

4.1. Appinstallation og kontoregistrering

1. Download og installer MaxiAP200-appen (eller "Battery Test"-appen) fra App Store (iOS) eller Google Play (Android) på din mobilenhed.
2. Registrer dig og log ind på din Autel-konto i appen. Hvis du ikke har en konto, kan du oprette en direkte fra appen.

Billede: En smartphone, der viser trinene til at downloade appen "Batteritest", registrere sig og logge ind på en Autel-konto.

4.2. Enhedsparring (smartphone)

1. Scan QR-koden på bagsiden af ​​BT506-enheden ved hjælp af appen for at forbinde enheden med din smartphone.
2. Tryk og hold tænd/sluk-knappen på BT506-testeren nede for at tænde den.
3. I appen skal du navigere til "Mig"-ikonet nederst på skærmen og derefter vælge "BAS Manager" for at sikre korrekt forbindelse og firmwareopdateringer.

Billede: En smartphone, der scanner QR-koden på bagsiden af ​​BT506-enheden for Bluetooth-parring.

4.3. Enhedsparring (Autel Scanner)

1. Åbn appen "VCI Manager" på din Autel-scanner.
2. Forbind BT506 med din scanner.
3. Åbn appen "Batteritest" på scanneren for at starte testen.

Billede: Autel BT506 tilsluttet et bilbatteri, med en smartphone, der viser app-grænsefladen og forskellige Autel-scannere i baggrunden, hvilket illustrerer kompatibilitet.

4.4. Tilslutning til batteriet

Tilslut den røde (positive) clamp til den positive (+) batteripol og den sorte (negative) polamp til den negative (-) batteripol. Cl'enamper polaritetsbeskyttede, hvilket betyder, at forkert tilslutning ikke vil beskadige enheden, men testeren vil indikere en fejl.

Billede: Autel BT506 tilsluttet et bilbatteri, hvilket fremhæver dens kompatibilitet med 6V/12V-batterier og 100-2000 CCA-området, sammen med forskellige batterityper.

5. Betjeningsvejledning

5.1. Batteritest uden for køretøjet

1. Tilslut BT506 til batteriet som beskrevet i afsnit 4.4.
2. I appen skal du vælge "Test uden for køretøjet".
3. Indtast batterivolumentage (f.eks. 12V), type (f.eks. OVERSVØMMET, AGM), standard (f.eks. CCA) og kapacitet (f.eks. 370 CCA).
4. Tryk på "Start test". Appen viser batteriets tilstand (SOH), opladningstilstand (SOC), volumtage, målt kapacitet og anbefalinger (f.eks. "God & Genoplad").

Billede: En smartphone-skærm, der illustrerer den firetrinsproces, der bruges til at bruge Autel BT506: download appen, registrer/login, scan QR for parring og start batteritest.

5.2. Test i køretøj (batteri, start, opladningssystem)

Ved test i køretøjet skal du sørge for, at BT506 er tilsluttet batteriet, og at VCI'en er tilsluttet køretøjets OBD2-port (hvis du bruger en scanner), eller at appen er tilsluttet via Bluetooth.

Billede: Autel BT506 tilsluttet et bilbatteri, med en smartphone, der viser appens hovedmenu, inklusive muligheder for test i køretøjet, test uden for køretøjet, historik og rapporteringsfunktioner.

5.2.1. Forberedelser før testen

• Sluk for alt elektrisk tilbehør (forlygter, radio, aircondition osv.).
• Sørg for, at tændingen er SLUKKET.
• Luk alle køretøjsdøre.

5.2.2. Batteritest (i køretøjet)

1. I appen skal du vælge "Test i køretøj".
2. Indtast køretøjsoplysninger (stelnummer, mærke, årgang, model) og batterioplysninger (type, standard, kapacitet). Værktøjet kan muligvis automatisk registrere stelnummeret.
3. Følg vejledningen på skærmen for at bekræfte betingelserne før testen.
4. Tryk på "Start test". Appen viser batteriets SOH, SOC og volum.tage, målt kapacitet og anbefalinger.

5.2.3. Test af krumtapsystem

1. Efter batteritesten vil appen bede om starttesten.
2. Sørg for, at tændingen er SLUKKET.
3. Start køretøjets motor, når appen beder dig om det.
4. Værktøjet vil måle startvolumentage, strøm, opstartstid og motorparametre for at vurdere starterens tilstand.

5.2.4. Test af ladesystem (generator/generator)

1. Efter starttesten vil appen bede om generatortesten.
2. Følg instruktionerne på skærmen for at teste generatoren i tomgang (ingen elektrisk belastning) og ved vedvarende højere omdrejninger (f.eks. 2000-3000 omdr./min.).
3. Testen gentages med elektriske apparater (forlygter, aircondition) tændt for at måle output under belastning.
4. Appen viser ripple, no load volumetage, og belastningsvolumentage for at indikere ladesystemets tilstand.

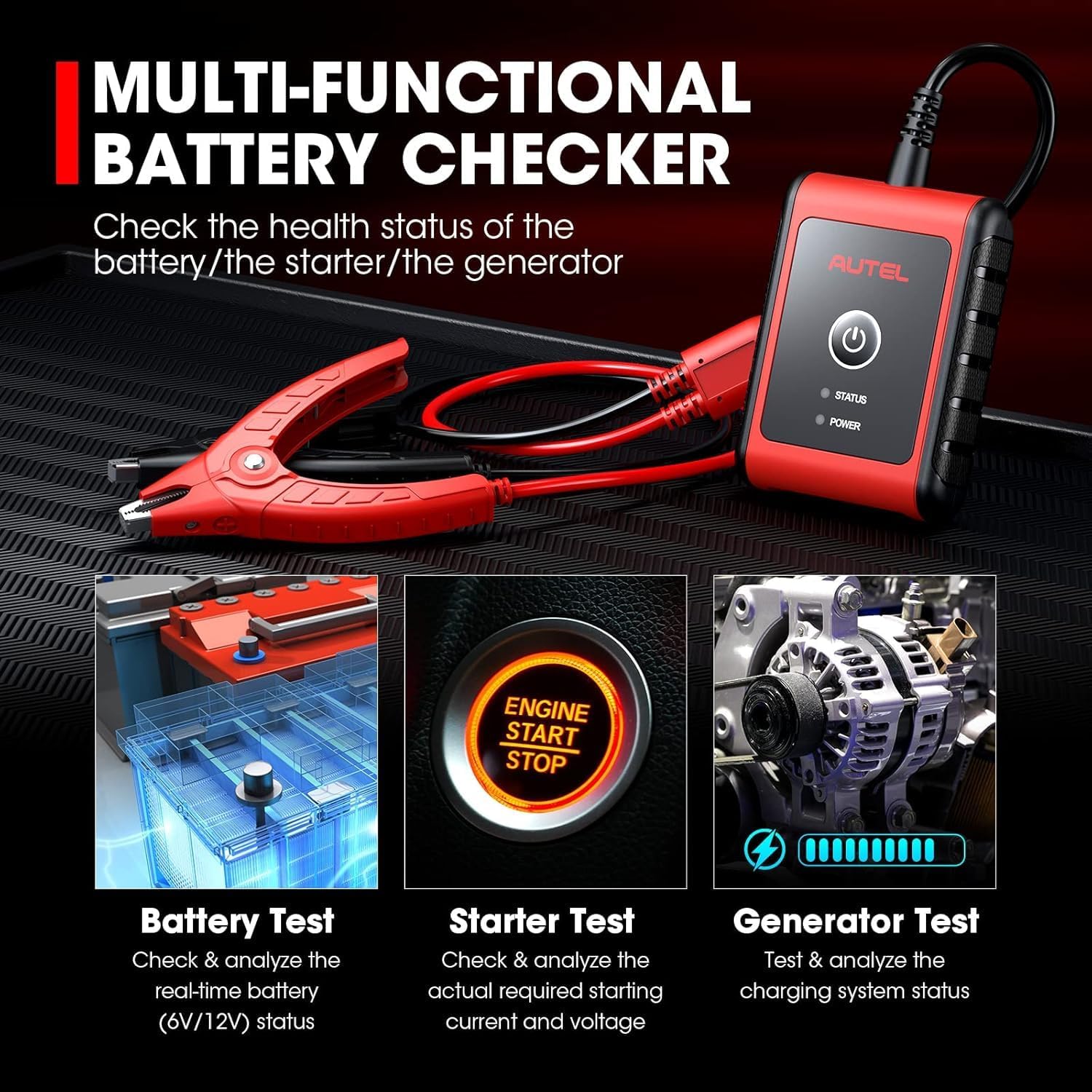

Billede: Autel BT506-enheden med dens clamps tilsluttet, hvilket illustrerer dens tre primære testfunktioner: Batteritest (6V/12V status), Startertest (startstrøm/volumen)tage) og Generatortest (status af ladesystem).

5.3. Fortolkning af testresultater

• SOH (Sundhedstilstand): Angiver batteriets generelle tilstand og levetid.
• SOC (Opladningstilstand): Viser batteriets aktuelle opladningsniveau.
• Voltage: Måler batteriets elektriske potentiale.
• Målt kapacitet: Den faktiske CCA målt af testeren sammenlignet med den nominelle CCA.
• Anbefalinger: Appen giver klare anbefalinger som "God & Genoplad", "Udskift" eller "Vedligehold batteriet igen om 90 dage".

5.4. Rapportering og datalogning

Alle testresultater gemmes automatisk i appens historikmappe. Du kan view, udskriv eller del disse rapporter når som helst. BT506 understøtter også datalogning til yderligere analyse.

Billede: Et skærmbillede fra Autel-appen, der fremhæver datalogningsfunktionen, som giver brugerne mulighed for at optage og genindlæseview testdata.

6. Bonusfunktioner

• Diagrammer over batteriplacering: Giver nøjagtige diagrammer til placering af batterier i køretøjer.
• Opgrader til BT508: Ved købasinMed en ekstra V200P kan du opgradere din BT506 til BT508 og dermed låse op for yderligere funktioner som batteriregistrering, batteriudskiftning og elektriske nulstillingsfunktioner.

Billede: En sammenligningstabel, der beskriver funktionerne i Autel BT506 versus den opgraderede BT508, og som viser yderligere funktioner i sidstnævnte.

7. Specifikationer

8. Fejlfinding

• Forbindelsesproblemer: Sørg for, at clamper sikkert fastgjort til batteripolerne. Kontroller Bluetooth-forbindelsens status i appens BAS Manager.
• Forkert polaritet: Enheden er polaritetsbeskyttet. Hvis clampHvis s er omvendt, vil testeren indikere en fejl. Ret forbindelsen.
• Appen reagerer ikke: Luk og genstart appen. Sørg for, at Bluetooth er aktiveret på din mobilenhed.
• Upræcise læsninger: Bekræft, at den korrekte batteritype og CCA-klassificering er indtastet i appen. Sørg for, at alle elektriske belastninger er slukket under de indledende test.

9. Vedligeholdelse

• Hold enheden ren og fri for snavs, fedt og fugt.
• Opbevar enheden på et tørt, køligt sted, når det ikke er i brug.
• Tjek regelmæssigt for firmwareopdateringer via appen for at sikre optimal ydeevne og kompatibilitet.
• Sørg for, at det interne genopladelige batteri er tilstrækkeligt opladet for pålidelig drift.

10. Garanti og support

Autel MaxiBAS BT506 leveres med 1 års garanti. Kontakt venligst Autel kundeservice, hvis du har spørgsmål eller ønsker support.

Livstids gratis softwareopdateringer: Denne digitale batteritester tilbyder livslange softwareopdateringer uden ekstra omkostninger, hvilket sikrer, at du altid har adgang til de nyeste funktioner.
