CNBINGO Smart Touch-afbryder med Schuko USB-stik (model: WT-6101+MP0100U) Brugsanvisning

1. Produktet er slutview

Denne manual indeholder instruktioner til CNBINGO Smart Touch Switch med et integreret Schuko USB-stik. Denne enhed kombinerer en smart touch-styret lyskontakt med en ikke-smart Schuko-strømudgang og har både USB-A- og USB-C-opladningsporte. Den er designet til problemfri integration i moderne smart home-systemer.

• Integreret design: Kombinerer en smart touch-afbryder og en Schuko-stikdåse med USB-A- og USB-C-porte (maks. 3.1 A samlet udgang).
• Touch Control: Lyskontakten betjenes via fingerberøring, hvilket giver en moderne og intuitiv brugeroplevelse.
• Smart tilslutning: Den smarte switch opretter forbindelse til 2.4 GHz Wi-Fi-netværk (5G understøttes ikke) og kræver ikke en separat hub.
• Stemme- og app-kontrol: Kompatibel med Alexa Echo, Google Assistant og Smart Life-appen til fjernbetjening, sceneoprettelse og planlægning.
• Multikontrolfunktionalitet: Den smarte afbryder understøtter multistyring, hvilket gør det muligt at forbinde den med andre kompatible afbrydere via Smart Life-appen for at styre den samme lampe fra forskellige steder.
• USB-opladning: Den ikke-smarte Schuko-stikdåse har to USB-porte (Type-C og Type-A), der yder 3.1 A til effektiv opladning af mobile enheder. Schuko-stikket understøtter op til 250 V.

2. Specifikationer

3. Installation og opsætning

Vigtig: Installationen bør kun udføres af en kvalificeret elektriker eller i overensstemmelse med lokale el-forskrifter. Sørg for, at strømmen er afbrudt ved afbryderen, før du påbegynder elektrisk arbejde.

3.1 Ledningskrav

• A neutral ledning er påkrævet for at den smarte kontakt fungerer korrekt.
• Sørg for, at din el-boks har fase-, nul- og jordledninger tilgængelige.

Billede 1: Ledningsdiagram
Et detaljeret ledningsdiagram til CNBINGO Smart Touch-afbryderen, der illustrerer forbindelserne for faseledningen (rød), neutralledningen (blå) og jordledningen (grøn) til både afbryderen og stikkontaktkomponenterne. Dette diagram er vigtigt for korrekt installation.

3.2 Fysisk installation

• Enheden er designet til standard vægdåser. Den nødvendige vægdåse skal have en minimumsdybde på 45 mm og en diameter på 60 mm.
• Stikkontakten kan installeres i både vandret og lodret retning, alt efter hvad du foretrækker.

Billede 2: Dimensioner og krav til vægboks
Denne tekniske tegning viser standarddimensionerne for CNBINGO Smart Touch Switch (157 mm x 86 mm) og dens dybde (47 mm). Den specificerer også de nødvendige dimensioner for vægdåsen: en minimumsdybde på 45 mm og en diameter på 60 mm for standard runde dåser, hvilket indikerer, at en enkelt samlingsdåse ikke er egnet.

Billede 3: Installationsretninger
Dette billede illustrerer de to mulige installationsretninger for CNBINGO Smart Touch Switch: vandret over et skrivebord og lodret ved siden af ​​en seng. Dette demonstrerer produktets fleksibilitet i forhold til at opfylde forskellige æstetiske og funktionelle krav.

3.3 Wi-Fi-forbindelse

• Smart-switchen kræver et 2.4 GHz Wi-Fi-netværk for at kunne oprette forbindelse. Den er ikke kompatibel med 5 GHz-netværk.
• Download Smart Life APP fra din smartphones appbutik.
• Følg instruktionerne i appen for at tilføje enheden og oprette forbindelse til dit Wi-Fi-hjemmenetværk.

4. Betjeningsvejledning

4.1 Manuel berøringsstyring

Du skal blot berøre det angivne område på kontaktpanelet for at tænde eller slukke den tilsluttede lampe.

4.2 Smart Life-appstyring

Når du er forbundet til Smart Life-appen, kan du:

• Tænd/sluk lyset eksternt, uanset hvor du befinder dig.
• Opret brugerdefinerede scener for at automatisere belysning baseret på dine præferencer.
• Indstil tidsplaner eller nedtællingstimere til automatisk drift.
• Del kontrollen over kontakten med familiemedlemmer.

Billede 4: App-kontrolgrænseflade
Dette billede viser CNBINGO Smart Touch Switch og Schuko USB-stikkontakten sammen med en smartphone, der viser dens kontrolapplikation. Appens brugerflade viser en '1G Wifi Switch' og et lysikon, der demonstrerer de smarte kontrolfunktioner.

Billede 5: Planlægningsfunktion
Dette billede viser en smartphone, der viser funktionen 'Timing-Einstellung' (Timingindstilling) i Smart Life-appen, og demonstrerer, hvordan brugere kan planlægge driften af ​​CNBINGO Smart Touch Switch til automatisk lysstyring, f.eks. at slukke lyset ved sengetid.

4.3 Stemmekontrol

Integrer Smart Life-appen med Amazon Alexa eller Google Assistant for at styre din lyskontakt ved hjælp af stemmekommandoer.

• Example kommandoer:
  "Alexa, tænd lyset i stuen."
  "Hey Google, sluk lyset i soveværelset."

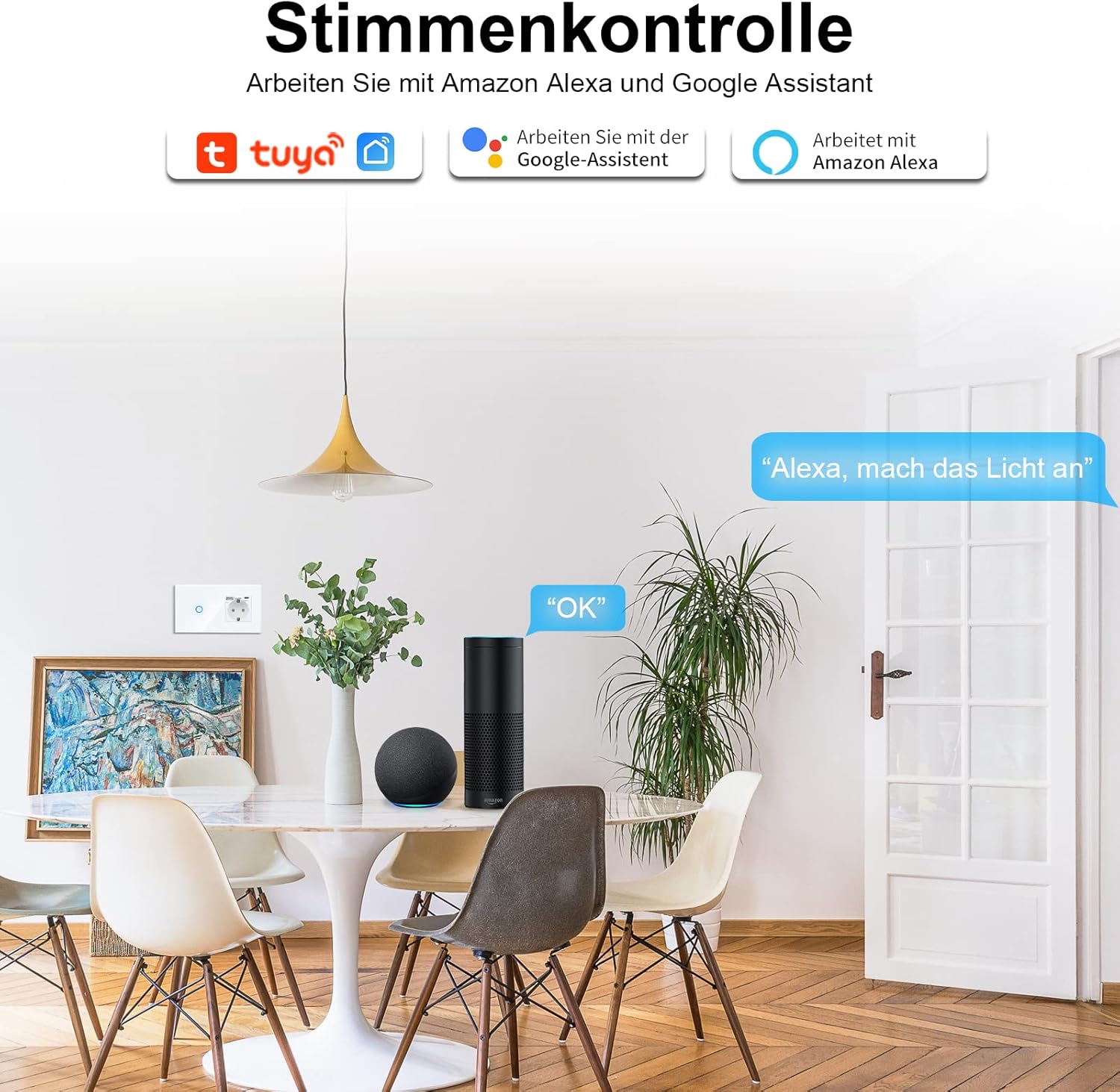

Billede 6: Opsætning af stemmestyring
Dette billede viser en stue med CNBINGO Smart Touch Switch installeret. Smarthøjttalere (Alexa og Google Assistant) vises, hvilket illustrerer produktets kompatibilitet med stemmestyringskommandoer som "Alexa, tænd lyset".

4.4 Multikontroltilknytning

Hvis du har flere CNBINGO smart-switche, kan du forbinde dem via Smart Life-appen for at styre den samme lampe fra forskellige placeringer af kontakter.

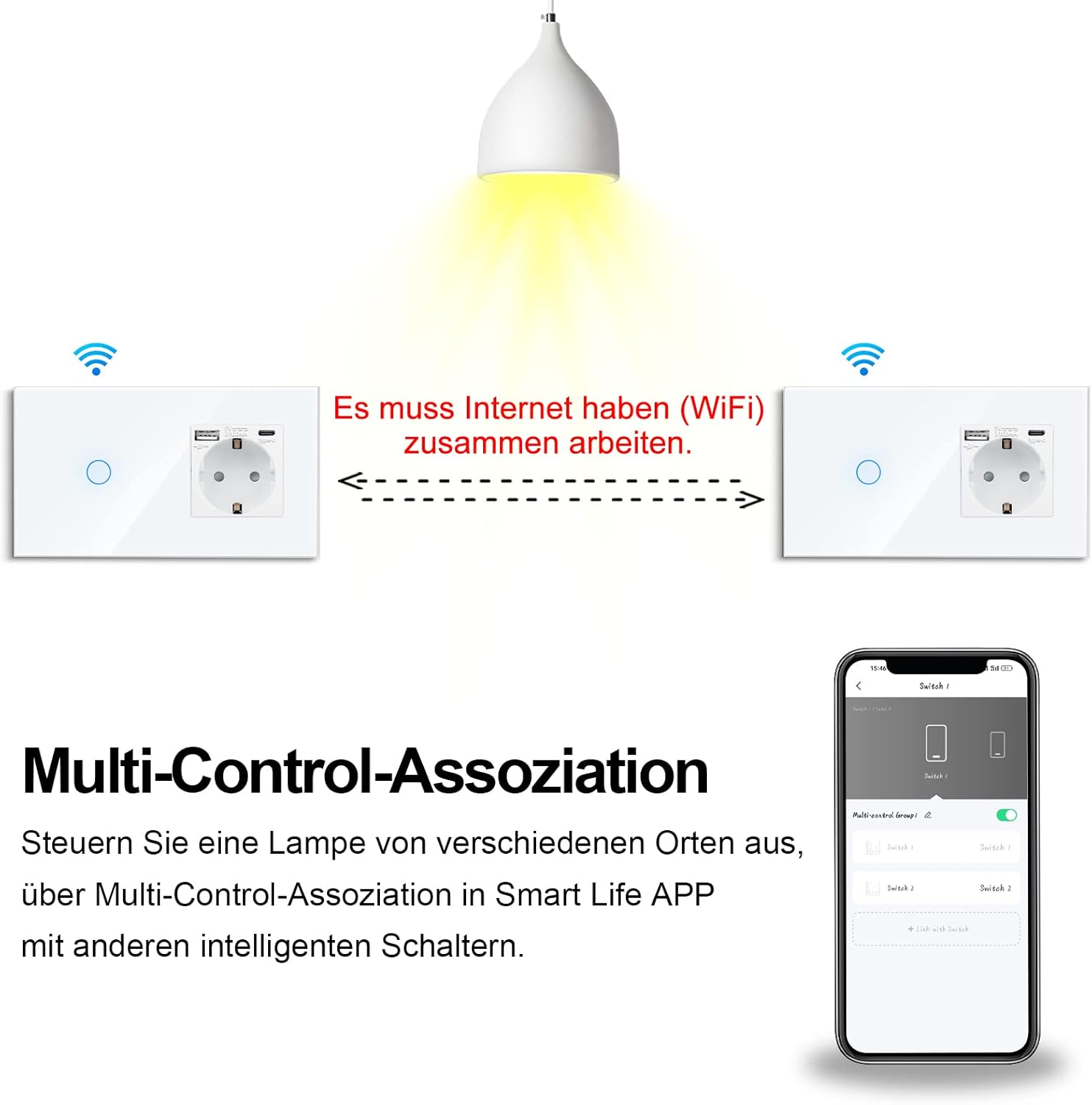

Billede 7: Multikontrolassociation
Dette diagram illustrerer funktionen til multistyring og viser, hvordan to CNBINGO Smart Touch-switche kan forbindes via Wi-Fi og Smart Life-appen for at styre en enkelt lyskilde fra flere steder.

4.5 USB -opladning

De integrerede USB-A- og USB-C-porte giver en samlet effekt på 3.1 A til opladning af mobile enheder. Du skal blot sætte din enheds opladningskabel i den relevante USB-port.

Billede 8: USB-opladningsfunktion
Billedet viser CNBINGO Smart Touch Switch med en smartphone tilsluttet dens USB-C-port til opladning. Ikoner omkring billedet angiver forskellige beskyttelsesfunktioner såsom kortslutningsbeskyttelse, overspændingsbeskyttelse og overstrømsbeskyttelse, sammen med 3.1 Amp samlet output.

5. Vedligeholdelse

For at sikre lang levetid og korrekt funktion af din CNBINGO Smart Touch Switch og Schuko USB-stikkontakt, skal du følge disse generelle vedligeholdelsesretningslinjer:

• Rensning: Brug en blød, tør klud til at rengøre overfladen på kontakten og stikkontakten. Undgå at bruge slibende rengøringsmidler, opløsningsmidler eller for meget fugt, da disse kan beskadige enheden eller dens berøringsfølsomme overflade.
• Inspektion: Undersøg enheden regelmæssigt for tegn på skader, løse forbindelser eller slid. Kontakt en kvalificeret elektriker, hvis der findes problemer.
• Firmwareopdateringer: Hold Smart Life-appen opdateret for at sikre, at du modtager den nyeste firmware til din smart switch, hvilket kan omfatte forbedringer af ydeevne og sikkerhed.

6. Fejlfinding

Hvis du støder på problemer med din CNBINGO Smart Touch Switch, kan du overveje følgende fejlfindingstrin:

• Ingen strøm: Kontroller afbryderen for at sikre, at der er strøm til kontakten. Bekræft, at neutralledningen er korrekt tilsluttet, da den er nødvendig for driften.
• Problemer med Wi-Fi-forbindelse:
  • Sørg for, at dit Wi-Fi-netværk er 2.4 GHz. Enheden understøtter ikke 5 GHz Wi-Fi.
  • Kontroller, at din Wi-Fi-router er inden for rækkevidde og fungerer korrekt.
  • Genstart din Wi-Fi-router og smart-switchen (ved at slukke og tænde for strømmen ved afbryderen).
  • Forsøg at parre enheden med Smart Life-appen igen.
• Touch-kontrol reagerer ikke: Sørg for, at kontaktens overflade er ren og tør. Hvis problemet fortsætter, kan du prøve at nulstille enheden ved at tænde og slukke den igen.
• App-kontrol virker ikke: Bekræft, at din smartphone har en aktiv internetforbindelse. Sørg for, at Smart Life-appen er opdateret til den nyeste version. Kontroller, om enheden stadig er tilsluttet og online i appen.
• Problemer med stemmestyring: Bekræft, at din Smart Life-konto er korrekt knyttet til din Alexa- eller Google Assistant-konto. Sørg for, at din stemmeassistentenhed er online og korrekt konfigureret.
• USB-porte oplader ikke: Kontroller opladningskablet og den enhed, der oplades. Sørg for, at det samlede strømforbrug ikke overstiger 3.1 A.

Hvis disse trin ikke løser problemet, bedes du kontakte kundesupport.

7. Garanti og support

CNBINGO tilbyder en gratis 5 års garanti på dette produkt. For garantikrav eller teknisk support henvises til de kontaktoplysninger, der fulgte med dit køb, eller besøg den officielle CNBINGO webwebsted.
