Saramonic Blink 900 B2 2-personers trådløst mikrofonsystem brugermanual

1. Introduktion

Saramonic Blink 900 B2 er et avanceret 2.4 GHz trådløst mikrofonsystem designet til at levere lyd i broadcastkvalitet til to personer. Det er kompatibelt med en bred vifte af enheder, herunder kameraer, smartphones, tablets og computere, hvilket gør det velegnet til forskellige optagelsesapplikationer såsom interaktive optagelser.views, vlogging og livestreaming.

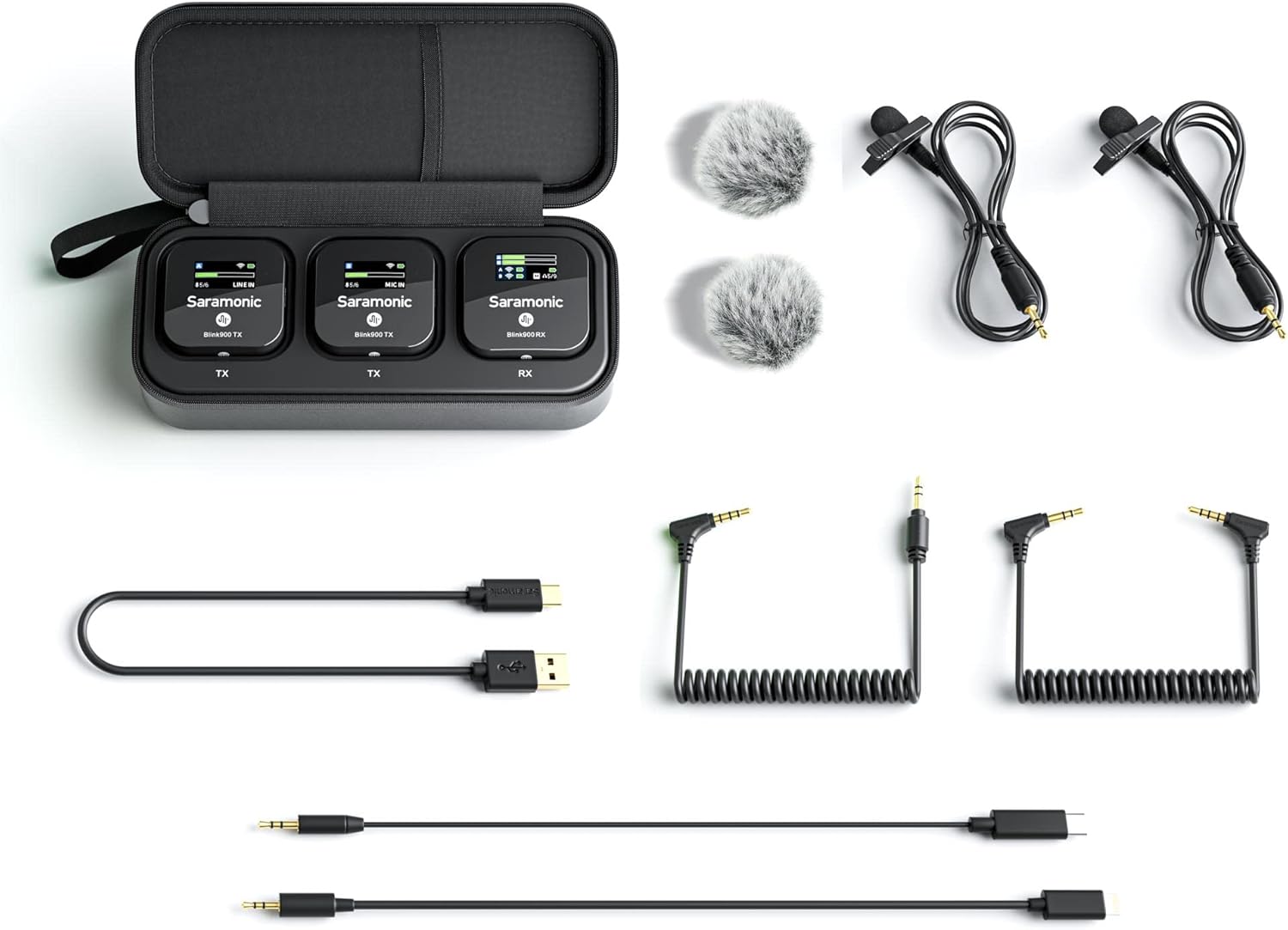

2. Hvad er der i æsken

Pak forsigtigt dit Saramonic Blink 900 B2-system ud, og sørg for, at alle komponenter er til stede:

• 2 x Blink 900 TX-sendere
• 1 x Blink 900 RX-modtager
• 1 x Blink 900 B2 opladningsetui
• 2 x DK3G Premium Lavalier-mikrofoner
• 2 x lodne vindskærme til lavaliermikrofoner
• 1 x 3.5 mm TRS til TRS udgangskabel til kameraer
• 1 x 3.5 mm TRS til TRRS-udgangskabel til mobile enheder
• 1 x USB-C til USB-C udgangskabel
• 1 x USB-C til Lightning-udgangskabel
• 1 x USB-A til USB-C opladningskabel

3. Komponentidentifikation

3.1 Blink 900 TX-sender

• Tænd/sluk-knap: Tryk og hold nede for at tænde/slukke. Tryk kort for at slå lyden til/fra.
• '+'-knap: Øger forstærkningen, navigerer i menuen.
• '-' Knap: Reducerer forstærkningen, navigerer i menuen.
• MIC IN-port: 3.5 mm indgang til ekstern lavaliermikrofon.
• Indbygget mikrofon: Integreret omnidirektionel mikrofon.
• Opladningskontakter: Til opladning i etuiet.
• Bælteklips: Til fastgørelse på tøj.

3.2 Blink 900 RX-modtager

• Power knap: Tryk og hold for at tænde/slukke.
• Udgangsport: 3.5 mm lydudgang til optageenhed.
• Hovedtelefonudgang: 3.5 mm til lydovervågning i realtid.
• Mono/stereo switch: Vælger outputtilstand.
• Opladningskontakter: Til opladning i etuiet.
• Bælteklips/Koldsko-montering: Til fastgørelse på tøj eller kamera.

3.3 DK3G Premium Lavalier-mikrofon

De medfølgende lavaliermikrofoner er designet til diskret placering og stemmeoptagelse i høj kvalitet. De tilsluttes MIC IN-porten på TX-senderne.

3.4 Blink 900 B2 opladningsetui

Opladningsetuiet beskytter ikke kun dit system, men giver også mulighed for flere opladninger på farten. Det har en USB-C-opladningsport.

4. Opsætningsvejledning

4.1 Indledende opladning

1. Placer TX-senderne og RX-modtageren i opladningsetuiet.
2. Tilslut USB-A til USB-C-opladerkablet til opladningsetuiet og en USB-strømadapter (medfølger ikke).
3. Enhederne og etuiet viser opladningsstatus via deres respektive skærme/LED'er. Sørg for, at alle enheder er fuldt opladet inden første brug.

4.2 Tænd/sluk

For at tænde eller slukke en hvilken som helst enhed (TX eller RX) skal du trykke på tænd/sluk-knappen og holde den nede i cirka 3 sekunder.

4.3 Parring

Blink 900 B2-systemet er forudparret fra fabrikken. Hvis genparring er nødvendig:

1. Tænd for både TX-senderne og RX-modtageren.
2. På RX-modtageren skal du navigere til parringsmenuen (se skærmmenuen for specifikke trin).
3. Start parring på RX'en. TX-enhederne burde automatisk registrere og parre med RX'en.
4. En vellykket forbindelse vil blive vist på skærmene på både TX- og RX-enhederne.

4.4 Tilslutning til en optageenhed

Vælg det passende udgangskabel til din optageenhed:

• For kameraer: Brug 3.5 mm TRS til TRS-kablet. Tilslut den ene ende til RX'ens udgangsport og den anden til dit kameras mikrofonindgang.
• Til smartphones/tablets (3.5 mm TRRS): Brug 3.5 mm TRS til TRRS-kablet. Tilslut TRS-enden til RX'ens udgangsport og TRRS-enden til din enheds hovedtelefon-/mikrofonstik.
• Til smartphones/tablets (USB-C): Brug USB-C til USB-C-kablet. Tilslut den ene ende til RX'ens udgangsport og den anden til din enheds USB-C-port.
• Til iPhones/iPads (Lightning): Brug USB-C til Lightning-kablet. Tilslut USB-C-enden til RX'ens udgangsport og Lightning-enden til din enheds Lightning-port.

5. Betjeningsvejledning

5.1 Senderens (TX) betjening

• Mikrofonindgang: Du kan bruge den indbyggede mikrofon eller tilslutte DK3G-lavalierenheden til 'MIC IN'-porten.
• Gain Control: Brug knapperne '+' og '-' på TX'en til at justere mikrofonens input-gain. Overvåg lydniveauerne på RX-modtageren for at forhindre clipping.
• Mute-funktion: Tryk kort på tænd/sluk-knappen på senderen for at slå mikrofonen til eller fra. Skærmen viser den mute-status.
• Low Cut Filter: TX'en har en 4-stagEt lavfrekvensfilter til at reducere uønsket lavfrekvent støj (f.eks. vind, rumlen). Få adgang til denne indstilling via TX-menuen.
• Automatisk forstærkning: Senderen kan automatisk justere forstærkningsniveauer for optimal lyd. Denne funktion kan aktiveres eller deaktiveres i TX-menuen.

5.2 Modtager (RX) Betjening

• Udgangstilstand (Mono/Stereo): Brug RX-menuen til at skifte mellem Mono- og Stereo-udgangstilstande. I Mono blandes begge TX-indgange til både venstre og højre kanal. I Stereo sendes hver TX-indgang til en separat kanal (TX1 til venstre, TX2 til højre).
• Hovedtelefonovervågning: Tilslut hovedtelefoner til 3.5 mm hovedtelefonstikket på RX'en for at overvåge lyd i realtid. Juster hovedtelefonernes lydstyrke via RX-menuen.
• Niveaumålere: RX-skærmen viser lydniveaumålere for begge TX-enheder, så du visuelt kan overvåge inputniveauer.
• Automatisk lysstyrke: De levende LCD-farveskærme på både TX- og RX-enheder har automatisk lysstyrkejustering for optimal synlighed under forskellige lysforhold.
• Kanalskift: Systemet skifter automatisk kanal for at undgå støj og udfald, hvilket sikrer en stabil forbindelse.

6. Vedligeholdelse

• Rensning: Brug en blød, tør klud til at rengøre enhederne. Undgå at bruge skrappe kemikalier eller slibende materialer.
• Opbevaring: Opbevar systemet i opladningsetuiet på et køligt og tørt sted, når det ikke er i brug.
• Batteripleje: For optimal batterilevetid skal enhederne og etuiet oplades fuldt regelmæssigt, selvom de ikke bruges hyppigt. Undgå ekstreme temperaturer.
• Forruder: Rengør eller udskift regelmæssigt de lodne forruder for at opretholde den akustiske ydeevne.

7. Fejlfinding

• Ingen lyd/lav lyd:
  • Sørg for, at alle enheder er tændt og parret.
  • Kontroller kabelforbindelserne til RX'en og din optageenhed.
  • Juster TX-forstærkning og RX-udgangsvolumen.
  • Bekræft optageenhedens inputindstillinger (f.eks. ekstern mikrofon valgt).
  • Tjek om TX'en er slået fra.
• Forvrænget lyd:
  • Reducer TX-gain for at forhindre clipping.
  • Sørg for, at lavaliermikrofonen ikke gnider mod tøjet.
  • Tjek for stærke interferenskilder i nærheden.
• Interferens/udfald:
  • Sørg for, at TX og RX er inden for det angivne driftsområde (op til 656 fod / 200 m synslinje).
  • Undgå fysiske forhindringer mellem TX og RX.
  • Gå væk fra andre trådløse 2.4 GHz-enheder (Wi-Fi-routere, andre trådløse mikrofoner).
  • Systemet skifter automatisk kanal, men der kan stadig forekomme alvorlig interferens.
• Enheder oplader ikke:
  • Sørg for, at opladningskablet er korrekt tilsluttet etuiet og strømkilden.
  • Kontroller, at strømadapteren fungerer.
  • Sørg for, at enhederne er korrekt placeret i opladningsetuiet.

8. Specifikationer

9. Garanti og support

Saramonics produkter er designet til pålidelighed og ydeevne. For garantioplysninger, teknisk support eller serviceforespørgsler henvises til den officielle Saramonics hjemmeside. webwebstedet eller kontakt deres kundesupport direkte. Gem din købsbevis til garantikrav.
