Amerikansk standard Trane afrimningskontrol brugermanual

1. Introduktion

Denne manual indeholder vigtige oplysninger om installation, drift og vedligeholdelse af American Standard Trane Defrost Control, model CNT08177_ver1. Denne OEM-komponent (Original Equipment Manufacturer) er designet til at styre afrimningscyklussen i kompatible HVAC-systemer og dermed sikre effektiv og pålidelig ydeevne. Læs venligst denne manual grundigt inden installation og drift.

2. Sikkerhedsoplysninger

ADVARSEL: Risiko for elektrisk stød. Afbryd strømmen før service.

Installation og service bør kun udføres af kvalificerede HVAC-teknikere. Manglende overholdelse af disse instruktioner kan resultere i materielle skader, personskader eller dødsfald.

• Afbryd altid strømmen til HVAC-enheden, før du installerer, servicerer eller fjerner afrimningskontrollen.
• Sørg for, at alle ledningsforbindelser overholder lokale og nationale elektriske forskrifter.
• Brug ikke enheden med beskadigede komponenter.
• Brug passende personlige værnemidler (PPE) under installation og vedligeholdelse.

3. Produktet er slutview

Trane CNT08177_ver1 afrimningsstyringen er en OEM-komponent (Original Equipment Manufacturer), der er designet til specifikke American Standard- og Trane HVAC-enheder. Den er en kritisk del af varmepumpesystemet og er ansvarlig for at starte og afslutte afrimningscyklussen for at forhindre isdannelse på udendørsspolen.

Figur 3.1: Trane CNT08177 afrimningskontrolmodulet sammen med produktemballagen. Emballagen viser tydeligt modelnummer og mærke.

Dette styrekort erstatter flere ældre modeller, herunder D161244G, D161244-G01, D161244G01, CNT8177, CNT-8177, CNT08177, CNT7932, CNT-7932 og CNT07932.

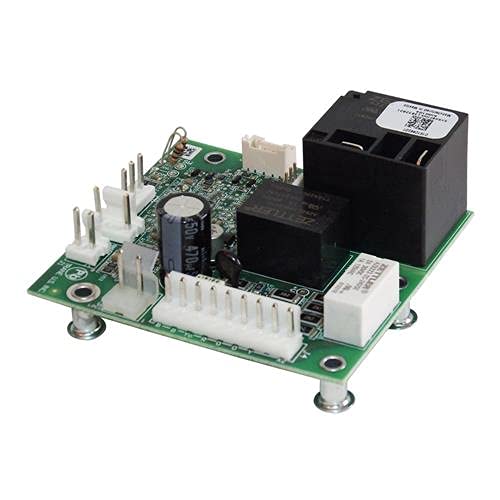

Figur 3.2: En detaljeret view af Trane CNT08177 afrimningsstyringskredsløbskortet, der viser forskellige elektroniske komponenter, stik og relæer. Dette billede fremhæver styremodulets indviklede design.

Det findes almindeligvis i følgende amerikanske standardenheder:

• A4HP4017A1000BA
• A4HP4036A1000BA
• A4HP4018A1000BA
• A4HP4023A1000BA
• A4HP6030A1000AA
• A4HP6036A1000AA
• A4HP6024A1000AA
• A4HP4024A1000BA
• A4HP4048A1000BA
• A4HP4042A1000BA
• A4HP4060A1000BA
• A4HP6018A1000AA
• A4HP4030A1000BA

Figur 3.3: En officiel stamp hvilket angiver, at produktet er en original udstyrsproducent (OEM)-komponent fra Trane. Dette angiver ægthed og kompatibilitet med Trane-systemer.

4. Installation

Dette afsnit beskriver den generelle procedure for installation af afrimningsstyringen. Se servicemanualen til din specifikke HVAC-enhed for detaljerede ledningsdiagrammer og placering af styrekortet.

1. Strømafbrydelse: Find hovedafbryderen til den udendørs HVAC-enhed, og sluk den. Kontroller, at strømmen er afbrudt med et multimeter.
2. Adgangskontrolpanel: Åbn adgangsdækslet til kontrolpanelet på udendørsenheden.
3. Identificer gammel kontrol: Find det eksisterende afrimningskontrolkort. Bemærk placeringen og tilslutningen af ​​alle ledninger. Det anbefales at tage et fotografi, før du frakobler ledninger.
4. Frakobl ledninger: Frakobl forsigtigt alle ledninger fra det gamle afrimningskontrolkort.
5. Fjern gammel kontrol: Afmonter det gamle afrimningskontrolkort fra dets monteringspunkter.
6. Monter ny kontrol: Monter det nye Trane CNT08177_ver1 afrimningskontrolkort på samme sted. Sørg for, at det er sikkert fastgjort.
7. Tilslut ledninger: Tilslut alle ledninger til det nye afrimningskontrolkort igen, og sørg for, at hver ledning er tilsluttet den korrekte terminal i henhold til enhedens ledningsdiagram. Dobbelttjek alle forbindelser for tæthed.
8. Sikker adgangspanel: Luk og fastgør adgangsdækslet til kontrolpanelet.
9. Gendan strøm: Genopret strømmen til den udendørs HVAC-enhed.
10. Test drift: Overvåg enhedens drift for at sikre, at afrimningskontrollen fungerer korrekt.

Figur 4.1: Undersiden af ​​Trane CNT08177 afrimningsstyringskortet, der illustrerer dets kompakte dimensioner på cirka 3 x 3.75 cm. Dette view viser monteringspunkter og kredsløbsspor.

5. Betjening

Trane CNT08177_ver1 afrimningsstyringen fungerer automatisk i HVAC-systemet. Dens primære funktion er at overvåge udendørstemperaturen og omgivelsesforholdene for at bestemme, hvornår en afrimningscyklus er nødvendig. Når forholdene indikerer isdannelse, starter styringen en afrimningscyklus, typisk ved at vende kølemiddelstrømmen (i varmepumper) og aktivere ekstra varme for at smelte isen.

Under en afrimningscyklus stopper udendørsventilatoren typisk, og kompressoren fortsætter med at køre. Vand kan observeres at dræne fra udendørsenheden, når isen smelter. Når spoletemperaturen når et forudbestemt sætpunkt, eller efter en indstillet varighed, afsluttes afrimningscyklussen, og enheden vender tilbage til normal varmedrift.

Når dette styrekort er korrekt installeret, kræves der ingen brugerindgriben for at betjene det.

6. Vedligeholdelse

Selve afrimningsstyringen kræver ingen rutinemæssig vedligeholdelse. Regelmæssig vedligeholdelse af det samlede HVAC-system er dog afgørende for dets korrekte funktion og levetid.

• Årlig systemkontrol: Få en kvalificeret HVAC-tekniker til at udføre en årlig inspektion og vedligeholdelse af dit varmepumpesystem.
• Rengøring af spole: Sørg for, at udendørs spoler holdes rene og fri for snavs for at muliggøre korrekt varmeudveksling og forhindre overdreven isdannelse.
• Klarering: Sørg for tilstrækkelig afstand omkring udendørsenheden for at sikre korrekt luftgennemstrømning.
• Ledningsinspektion: Kontroller jævnligt ledningsforbindelserne for tegn på slid, korrosion eller løshed.Udfør kun med strømmen afbrudt.)

7. Fejlfinding

Problemer relateret til afrimning er ofte tegn på et problem med afrimningsstyringskortet eller tilhørende komponenter. Kontakt en kvalificeret HVAC-tekniker for diagnose og reparation.

Note: Det kan være farligt at forsøge reparationer uden korrekt træning og værktøj og kan ugyldiggøre garantien. Prioritér altid sikkerhed.

8. Specifikationer

9. Garanti og support

Som en OEM-komponent dækkes garantidækningen for Trane CNT08177_ver1 Defrost Control typisk af producenten (Trane) eller sælgeren. Specifikke garantivilkår kan variere. Gem venligst din købsbevis til eventuelle garantikrav.

For teknisk support, service eller garantiforespørgsler bedes du kontakte din autoriserede Trane- eller American Standard-forhandler eller købsstedet. Forsøg ikke selv at reparere styrekortet, da dette kan ugyldiggøre garantien.

Fabrikant: Trane
