1. Produktet er slutview
Hormann EL 301-lysbarrieresystemet er designet til at forbedre sikkerheden ved automatiserede garage- og hoveddøre. Systemet fungerer ved at udsende en lysstråle; hvis denne lysstråle afbrydes, stoppes dørens bevægelse øjeblikkeligt, hvilket forhindrer potentielle ulykker. Det er især fordelagtigt i miljøer med børn eller kæledyr, da det giver et ekstra lag af beskyttelse.
Lysbarriererne kan monteres direkte på dørkarmen eller integreres i kompatible STL-søjler, hvilket giver fleksible installationsmuligheder.

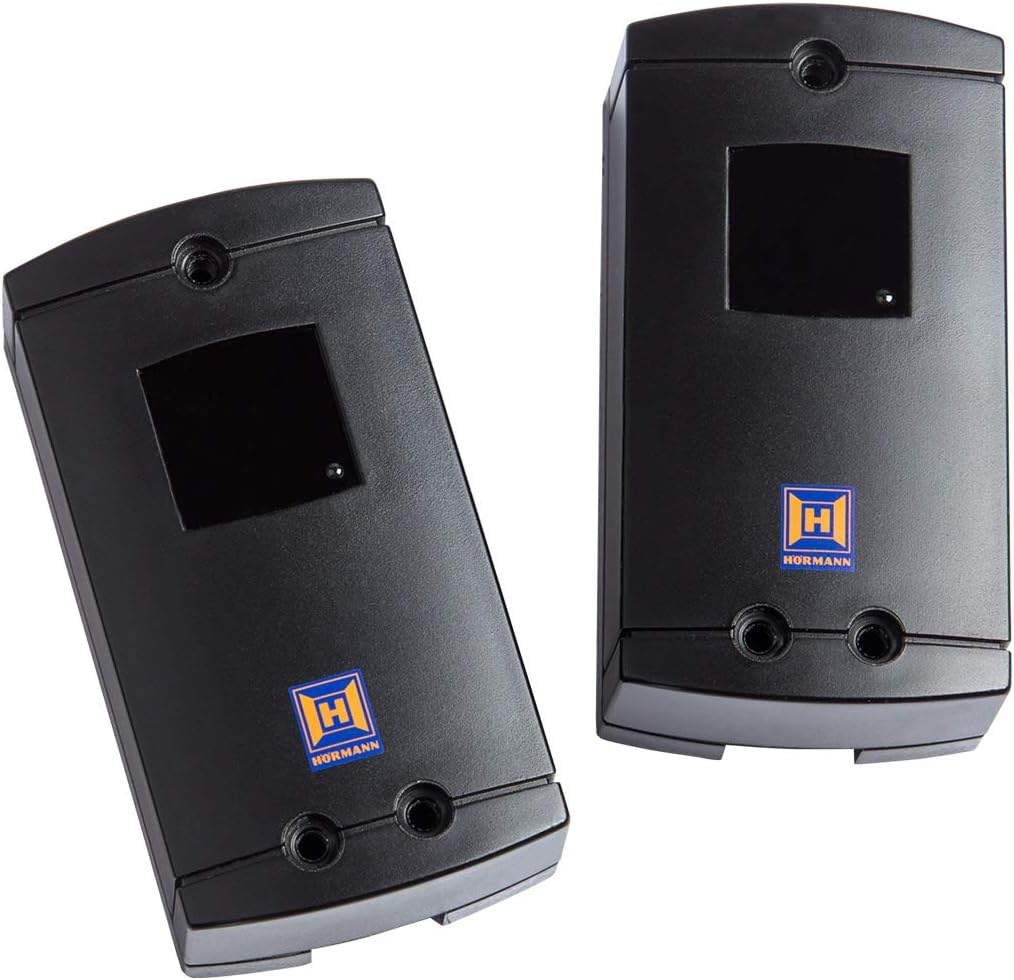

Billede 1.1: To Hormann EL 301-lysbarrierer. Disse sorte rektangulære enheder har et sensorvindue og Hormann-logoet, der er designet til sikkerhedsdetektion i automatiserede dørsystemer.
2. Sikkerhedsinstruktioner
Læs og forstå alle sikkerhedsinstruktioner før installation og drift. Manglende overholdelse af disse instruktioner kan medføre personskade eller materielle skader.
- Installation bør kun udføres af kvalificeret personale i overensstemmelse med lokale el- og sikkerhedsforskrifter.
- Sørg for, at strømforsyningen til portåbneren er afbrudt, før installations- eller vedligeholdelsesarbejde påbegyndes.
- Undlad at ændre lysbarriereenhederne eller deres komponenter.
- Hold lysbarrierens optiske overflader rene og fri for blokeringer for at sikre korrekt funktion.
- Test regelmæssigt lysbarrierens funktion som beskrevet i brugsanvisningen.
3. Pakkens indhold
Standardpakken til Hormann EL 301-lysbarrieren inkluderer typisk:
- To (2) Hormann EL 301 lysbarriereenheder (sender og modtager).
- Tilslutningskabel: 2 x 10 meter, 2 ledninger.
- Monteringsudstyr (skruer, ankre - kan variere).
- Instruktionsmanual.
4. Specifikationer
| Feature | Detalje |
|---|---|
| Kontrol Voltage | 24 V DC |
| Tilslutningskabel | 2 x 10 m, 2 ledninger |
| Beskyttelsesklasse | IP 65 |
| Dimensioner (L x B x H) | 50 x 90 x 30 mm (hver enhed) |
| Vægt | Cirka 640 gram (samlet pakke) |
| Fabrikant | Hormann |
| Modelnummer | EL 301 (Internal: 22ec65e8-195a-4c17-b49d-3b5028dd64d5) |
| UPC | 725084094003 |
5. Opsætning og installation
Korrekt installation er afgørende for en pålidelig drift af lysbarrieren. Det anbefales, at installationen udføres af en kvalificeret tekniker.
- Forberedelse: Sørg for, at strømforsyningen til døråbneren er helt afbrudt. Identificér passende monteringssteder på begge sider af døråbningen, og sørg for, at enhederne vender direkte mod hinanden, og at strålegangen er fri.
- Montering: Monter en lysbarriereenhed (sender) på den ene side og den anden (modtager) på den modsatte side. De skal være i samme højde og justeret præcist for at sikre, at lysstrålen kan bevæge sig uhindret mellem dem. Enhederne kan monteres direkte på dørkarmen eller integreres i kompatible STL-søjler.
- Ledningsføring: Tilslut det 2 x 10 m lange, 2-trådede tilslutningskable fra hver fotocelleenhed til de dertil beregnede klemmer på din døråbnerstyring. Se din døråbnermanual for specifikke ledningsdiagrammer. Sørg for korrekt polaritet ved 24 V DC-tilslutninger.
- Justering: Efter montering og ledningsføring skal strømmen til døråbneren genoprettes. De fleste lysbomme har en indikatorlampe, der bekræfter korrekt justering. Juster enhedernes position en smule, indtil justeringsindikatoren viser et stabilt signal.
- Test: Udfør en funktionstest. Aktiver lukkecyklussen, mens døren er i åben position. Afbryd lysstrålen med en genstand (f.eks. din hånd eller en kasse), mens døren lukker. Døren skal straks stoppe og gå tilbage eller stoppe helt. Gentag denne test flere gange for at bekræfte ensartet drift.
6. Betjeningsvejledning
Når den er korrekt installeret og justeret, fungerer Hormann EL 301-lysbarrieren automatisk som en sikkerhedsanordning til dit automatiske dørsystem.
- Lysbarrieren overvåger kontinuerligt området på tværs af døråbningen.
- Hvis en genstand eller person afbryder lysstrålen, mens døren lukker, vil dørens bevægelse blive afbrudt øjeblikkeligt. Afhængigt af din døråbners indstillinger kan døren stoppe og vende tilbage til åben position eller simpelthen stoppe.
- Døren vil ikke lukke igen, før forhindringen er fjernet, og lysstrålen er klar.
Vigtig: Lysbarrieren er en sikkerhedsanordning, men bør ikke erstatte omhyggelig observation under portens betjening. Sørg altid for, at portens bane er fri, før den aktiveres.
7. Vedligeholdelse
Regelmæssig vedligeholdelse sikrer dit lysbarrieresystems lange levetid og pålidelige drift.
- Rensning: Rengør regelmæssigt de optiske linser på begge lysbarriereenheder med en blød, tør klud.amp klud. Støv, snavs, edderkopwebeller snavs kan blokere strålen og forårsage falske udløsninger eller systemfejl. Brug ikke slibende rengøringsmidler.
- Inspektion: Foretag en visuel inspektion af enhederne og ledningerne for tegn på skader, korrosion eller løse forbindelser. Sørg for, at enhederne forbliver sikkert monteret og korrekt justeret.
- Funktionstest: Udfør funktionstesten (som beskrevet i afsnit 5, punkt 5) mindst én gang om måneden for at bekræfte, at lysbarrieren fungerer korrekt.
8. Fejlfinding
Hvis din Hormann EL 301-lysbarriere ikke fungerer som forventet, skal du overveje følgende almindelige problemer:
- Døren lukker ikke / stopper uventet:
- Kontrollér for forhindringer i lysstrålens bane (f.eks. blade, snavs, genstande, edderkopperwebs).
- Rengør de optiske linser på begge enheder.
- Kontroller justeringen af sender- og modtagerenhederne. Juster om nødvendigt, indtil justeringsindikatoren (hvis til stede) viser et stabilt signal.
- Undersøg ledningerne for løse forbindelser eller skader.
- Ingen indikatorlampe / Ingen strøm:
- Sørg for, at døråbneren har strøm.
- Kontroller ledningsforbindelserne til døråbnerens styreenhed.
- Bekræft kontrolvolumenettage (24 V DC) er til stede ved terminalerne.
- Døren lukker selv ved blokering:
- Dette indikerer en kritisk sikkerhedsfejl. Afbryd straks strømmen til døråbneren.
- Kontroller al ledningsføring og justering igen.
- Hvis problemet fortsætter, kan lysbarriereenhederne være defekte og skal udskiftes. Kontakt en kvalificeret tekniker.
Hvis disse trin ikke løser problemer, bedes du kontakte Hormanns kundesupport eller en certificeret servicetekniker.
9. Garanti og support
Hormann-produkter er fremstillet efter høje kvalitetsstandarder. For information om garantidækning, vilkår og betingelser henvises til den garantidokumentation, der fulgte med dit køb, eller besøg den officielle Hormann-side. webwebsted.
For teknisk support, reservedele eller serviceforespørgsler, kontakt venligst din autoriserede Hormann-forhandler eller Hormanns kundeservice direkte. Når du kontakter support, bedes du have din produktmodel (EL 301) og alle relevante købsoplysninger klar.
