Brugervejledning til Genmitsu CNC 3018-PRO Router Kit

1. Introduktion

Genmitsu CNC 3018-PRO er en avanceret version af 3018-serien, designet til præcisionsfræsning og gravering. Denne maskine er velegnet til en bred vifte af materialer, herunder plast, blødt aluminium, forskellige træsorter, akryl, PVC og printkort. Dens opgraderede design forenkler montering og forbedrer arbejdsnøjagtigheden, hvilket gør den til et ideelt værktøj for både hobbyister og professionelle. Denne manual indeholder vigtige oplysninger til sikker og effektiv betjening af din CNC-router.

Figur 1.1: Genmitsu CNC 3018-PRO-fræsesættet, vistasing dens kompakte design og robuste ramme.

2. Sikkerhedsoplysninger

Prioritér altid sikkerheden, når du betjener Genmitsu CNC 3018-PRO. Manglende overholdelse af sikkerhedsretningslinjerne kan resultere i personskade eller beskadigelse af udstyret.

• Øjenbeskyttelse: Brug altid sikkerhedsbriller for at beskytte dine øjne mod flyvende genstande.
• Arbejdsområde: Sørg for, at dit arbejdsområde er rent, godt oplyst og fri for forhindringer. Hold børn og kæledyr væk fra maskinen under drift.
• Strømforsyning: Brug kun den medfølgende CE/FCC/UL-godkendte strømadapter. Sørg for, at strømforsyningen er stabil og opfylder maskinens krav (24V DC).
• Nødstop: Gør dig bekendt med nødstopproceduren.
• Materialesikkerhed: Forstå egenskaberne ved det materiale, du bearbejder. Nogle materialer kan producere farligt støv eller dampe.
• Værktøj: Brug passende og skarpe skæreværktøjer til det materiale, der skal bearbejdes. Fastgør alle værktøjer og emner sikkert.
• Uovervåget drift: Lad aldrig maskinen køre uden opsyn.
• Opretholdelse: Afbryd strømmen, før du udfører vedligeholdelse eller justeringer.

Figur 2.1: Den CE/FCC/UL-godkendte 24V strømadapter, designet til stabil og sikker strømforsyning.

3. Pakkens indhold

Ved udpakning skal du kontrollere, at alle nedenstående komponenter er til stede og ubeskadigede. Hvis der mangler eller er beskadigede dele, skal du straks kontakte kundesupport.

Figur 3.1: Alle komponenter inkluderet i Genmitsu CNC 3018-PRO-sættet, lagt ud til inspektion.

• CNC 3018-PRO Maskinrammekomponenter (Aluminium profiles, ledeskruer, lineære stænger osv.)
• GS-775M 20000 o/min spindelmotor
• ER11 Spændetangssæt
• Kontrolkort med ABS-kabinet og ventilator
• Offline controller
• 24V strømadapter (CE/FCC/UL-godkendt)
• USB kabel
• Sikkerhedsbriller
• Assorterede fræsebits
• Emne Clamps
• Skruenøgler og monteringsværktøj
• Brugermanual

4. Opsætning og montering

Genmitsu 3018-PRO er designet til forenklet montering. Mens specifik positionering er minimeret, sikrer omhyggelig opmærksomhed på detaljer under monteringen optimal ydeevne.

4.1 Mekanisk samling

Følg de detaljerede monteringsvejledninger i den medfølgende brugermanual (fysisk kopi), eller se SainSmart-wikisiden for visuelle vejledninger. Sørg for, at alle skruer er spændt ordentligt, men overspænd dem ikke.

Figur 4.1: En samlet view af Genmitsu CNC 3018-PRO, med fremhævelse af de strukturelle komponenter.

4.2 Elektriske forbindelser

1. Kontrolpanel: Styrekortet leveres præinstalleret i et ABS-kabinet med en køleventilator. Tilslut steppermotorerne (X-, Y-, Z-akser) og spindelmotoren til deres respektive porte på styrekortet.
2. Offline controller: Tilslut offline-controlleren til dens dedikerede port på styrekortet.
3. Strømadapter: Tilslut 24V strømadapteren til styrekortets strømindgang. Sørg for, at tænd/sluk-knappen er i OFF-positionen, før du tilslutter.
4. USB-forbindelse (valgfrit): Hvis du styrer via computer, skal du tilslutte det medfølgende USB-kabel fra styrekortet til din computer.

Figur 4.2: Styrekortet, der viser tilslutningspunkter for strøm, spindel, steppermotorer og USB.

4.3 Montering af spindelmotor og spændetang

GS-775M spindelmotoren er en nøglekomponent til fræsning og gravering.

1. Indsæt GS-775M-motoren i dens monteringsbeslag på Z-akseenheden.
2. Fastgør motoren forsvarligt med de medfølgende fastgørelseselementer.
3. Fastgør ER11-spændetangen til motorakslen. Sørg for, at spændemøtrikken er spændt ordentligt for at holde fræsebitsen fast.

Figur 4.3: Venstre: Korrekt installation af GS-775M spindelmotoren i dens hus. Højre: Spindlen med en ER11 spændetang og et fræsehoved sikkert monteret.

5. Betjeningsvejledning

Genmitsu 3018-PRO kan betjenes via en computerforbindelse eller ved hjælp af den medfølgende offline-controller.

5.1 Offline-controllerdrift

Offline-controlleren muliggør manuel justering af X-, Y- og Z-akserne og direkte udførelse af G-kode files uden computerforbindelse.

1. Tænd: Sørg for, at alle forbindelser er sikre, og tænd derefter for strømmen.
2. Indlæs File: Indsæt et micro SD-kort (medfølger ikke) med din G-kode files ind i offline-controlleren. Brug controllerens grænseflade til at vælge og indlæse den ønskede file.
3. Manuel kontrol: Brug retningsknapperne på offline-controlleren til at bevæge X-, Y- og Z-akserne. Dette er nyttigt til at indstille emnets origo (nulpunkt).
4. Start job: Når emnet er fastgjort, og origo er indstillet, skal du starte udskæringsprocessen fra offline-controlleren.

5.2 Computerstyring (GRBL-software)

For avanceret kontrol og overvågning i realtid skal du tilslutte CNC-maskinen til en computer, der kører kompatibel GRBL-styringssoftware (f.eks. Candle, UGS).

1. Software installation: Installer en GRBL-kompatibel CNC-styringssoftware på din computer.
2. Forbinde: Tilslut CNC-maskinen til din computer via USB-kablet.
3. Portvalg: Vælg den korrekte COM-port til CNC-maskinen i softwaren.
4. Indlæs G-kode: Indlæs din G-kode file ind i softwaren.
5. Sæt oprindelse: Indstil X-, Y- og Z-origo for dit emne manuelt eller via softwarekommandoer.
6. Start job: Start udskæringsprocessen fra softwaregrænsefladen.

5.3 Materialekompatibilitet og værktøj

Genmitsu 3018-PRO er alsidig og kan arbejde med forskellige materialer. Vælg altid det passende fræsehoved, og juster skæreparametrene (tilspænding, spåndybde, spindelhastighed) baseret på materialet.

• Bløde materialer: Plast, akryl, PVC, træ (blødt og hårdt).
• PCB'er: Til prototyping af printkort.
• Bløde metaller: Blødt aluminium.

Figur 5.1: Genmitsu CNC 3018-PRO graverer aktivt et design i et træemne.

6. Vedligeholdelse

Regelmæssig vedligeholdelse sikrer din Genmitsu CNC 3018-PROs levetid og nøjagtighed.

• Rensning: Rengør maskinen grundigt efter hver brug for at fjerne støv, spåner og snavs. Brug en børste eller støvsuger. Undgå at bruge trykluft direkte på følsomme elektroniske komponenter.
• Smøring: Smør føringsskruerne og lineærstængerne med jævne mellemrum med et egnet smøremiddel for at sikre en jævn bevægelse.
• Tæthedskontrol: Kontrollér regelmæssigt alle skruer og fastgørelseselementer for fastspænding. Vibrationer under drift kan løsne komponenter over tid.
• Pleje af spindelmotor: Hold spindelmotoren ren og fri for støv. Sørg for ordentlig ventilation omkring motoren.
• Vedligeholdelse af spændetang: Rengør ER11-spændetangen og spændemøtrikken regelmæssigt for at forhindre ophobning, der kan påvirke værktøjets koncentricitet.

7. Fejlfinding

Dette afsnit omhandler almindelige problemer, du kan støde på med din CNC-maskine.

8. Specifikationer

Vigtige tekniske specifikationer for Genmitsu CNC 3018-PRO routersættet.

• Modelnummer: 3018-PRO
• Materiale: Aluminium (ramme)
• Strømkilde: Elektrisk med ledning
• Input bindtage: 24 volt DC
• Spindelmotor: GS-775M
• Spindelhastighed: 20000 omdr./min. (maks.)
• Spændespændetype: ER11
• Kompatible materialer: Plastik, blødt aluminium, træ, akryl, PVC, printplader
• Første tilgængelige dato: 13. august 2020

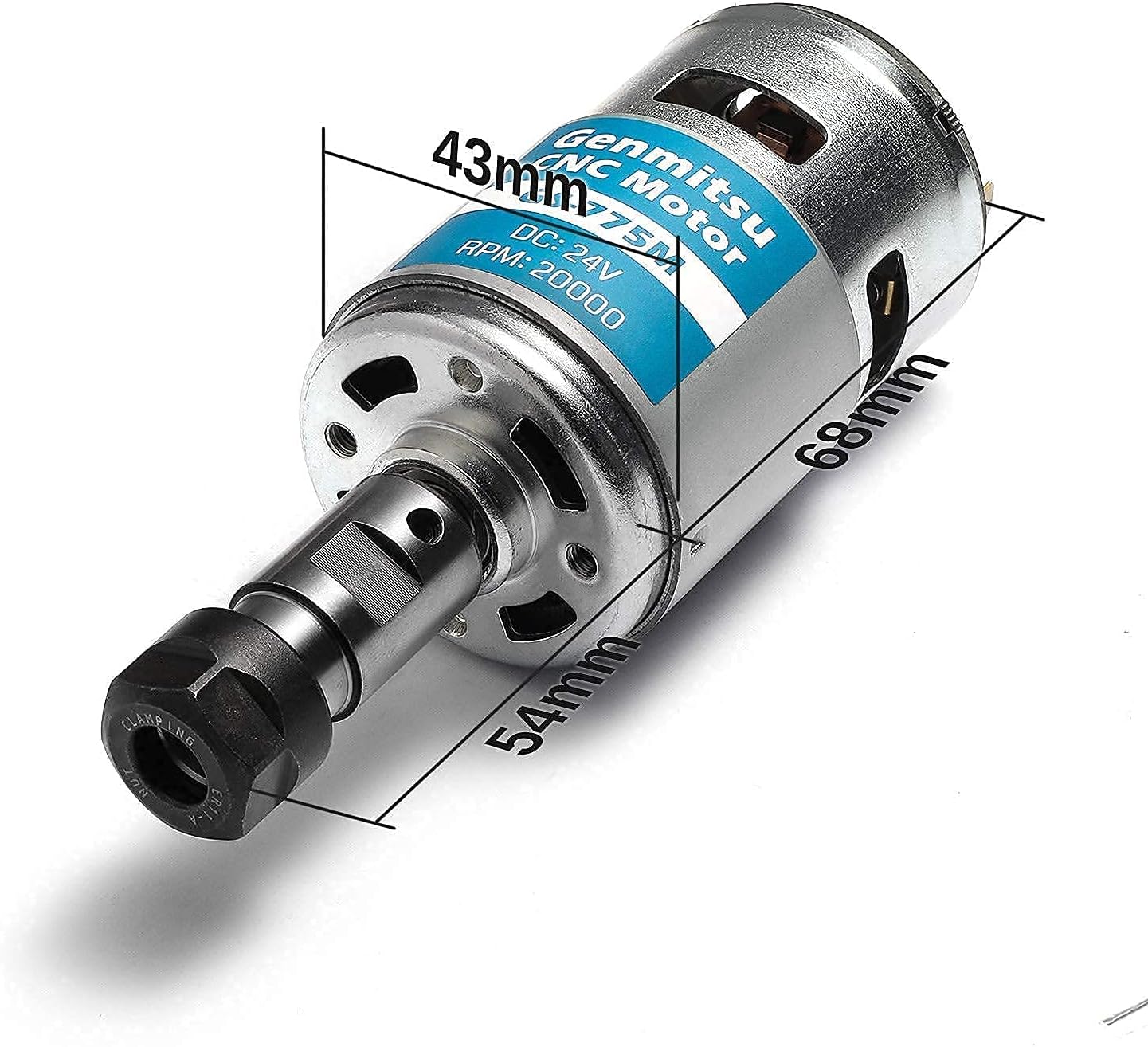

Figur 8.1: Dimensioner af GS-775M spindelmotoren, der angiver dens kompakte størrelse.

9. Garanti og support

Ved spørgsmål, teknisk assistance eller garantiforespørgsler bedes du kontakte SainSmart kundesupport. Se den officielle SainSmart-side. webwebstedet eller de kontaktoplysninger, der fulgte med dit produkt, for at finde de mest opdaterede supportkanaler.

Yderligere ressourcer, herunder monteringsvejledninger og fejlfindingstips, kan ofte findes på SainSmart-wikisiden eller deres officielle supportfora.

Bemærk: Specifikke garantivilkår kan variere afhængigt af region og købsdato. Gem venligst din købsbevis.
