Indledning
This manual provides detailed instructions for the safe installation, operation, and maintenance of your AFX Eva Fixed Rail LED 30W lighting fixture. Please read this manual thoroughly before beginning installation and retain it for future reference. This fixture features integrated LED modules, providing energy-efficient illumination.
Billede 1: Overview of the AFX Eva Fixed Rail LED 30W fixture in polished chrome finish, featuring four adjustable LED light heads.
Sikkerhedsoplysninger
ADVARSEL: Risk of electric shock. Disconnect power at the fuse box or circuit breaker before installation or servicing. All electrical connections must be in accordance with local codes, ordinances, or the National Electric Code (NEC).
- Kontakt en kvalificeret elektriker, hvis du er usikker på installationsprocessen.
- Installer ikke denne lampe i våde omgivelser.
- Sørg for, at alle ledningsforbindelser er sikre og korrekt isolerede.
- Overskrid ikke den angivne voltage (120 volt).
- Dette produkt kan indeholde kemikalier, som staten Californien kender til at forårsage kræft, fødselsdefekter eller anden reproduktionsskade. Vask hænder efter håndtering.
Pakkens indhold
Kontroller, at alle komponenter er til stede, før installationen påbegyndes:
- AFX Eva Fixed Rail LED 30W Fixture (1 unit)
- Mounting Hardware Kit (screws, wire nuts, mounting bracket)
- Instruktionsmanual
Opsætning og installation
Følg disse trin for korrekt installation. Professionel installation anbefales.
- Sluk for strømmen: Locate the circuit breaker or fuse box controlling the power to the installation location. Turn off the power completely to prevent electrical shock.
- Forbered monteringsoverfladen: Ensure the mounting surface is clean, dry, and structurally sound to support the fixture's weight.
- Monter monteringsbeslag: Fastgør monteringsbeslaget til samledåsen med de medfølgende skruer. Sørg for, at det er sikkert fastgjort.
- Foretag elektriske forbindelser:
- Tilslut sort ledningen fra armaturet til sort (varm) ledning fra samledåsen ved hjælp af en trådmøtrik.
- Tilslut hvid ledningen fra armaturet til hvid (neutral) ledningen fra samledåsen ved hjælp af en trådmøtrik.
- Tilslut jord ledningen fra armaturet til jord ledningen fra samledåsen (eller til den grønne jordskrue på monteringsbeslaget) ved hjælp af en trådmøtrik.
- Stik forsigtigt alle ledninger ind i samledåsen.
- Fastgør armatur: Align the fixture with the mounting bracket and secure it using the provided screws. Ensure the fixture is flush against the ceiling/wall and stable.
- Juster lyshoveder: The individual LED light heads can be adjusted to direct light as desired.
- Gendan strøm: Når installationen er færdig, og alle forbindelser er sikre, skal strømmen genoprettes ved afbryderen eller sikringsskabet.
Image 2: Dimensional diagram of the AFX Eva Fixed Rail LED 30W fixture, showing length (L), width (W), and height (H) for installation planning.
Betjeningsvejledning
The AFX Eva Fixed Rail LED 30W fixture operates via a standard wall switch connected to the electrical circuit. Simply toggle the wall switch to turn the light fixture on or off.

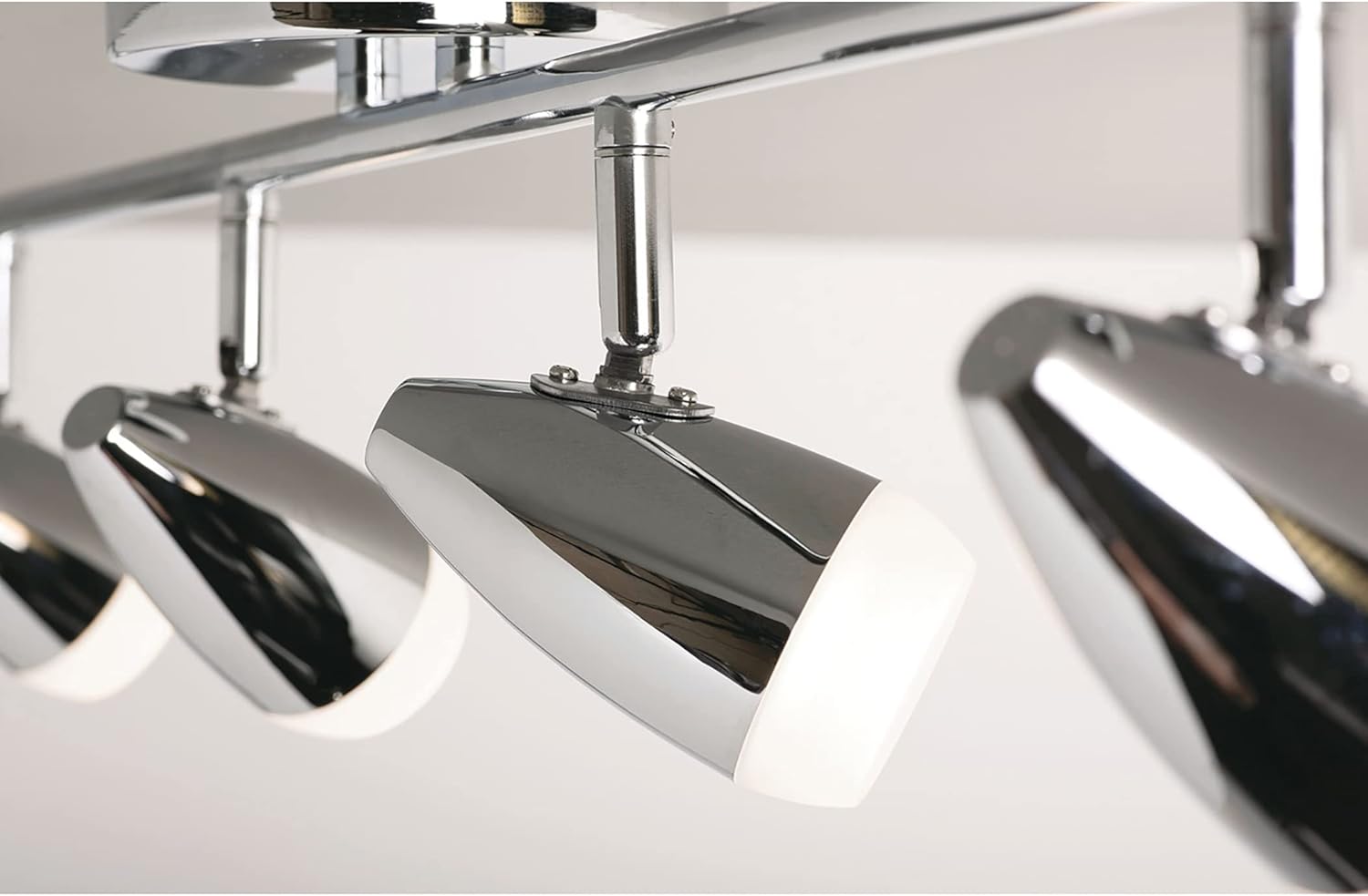

Billede 3: Nærbillede view of one of the adjustable LED light heads on the AFX Eva Fixed Rail fixture, highlighting its polished chrome finish and integrated LED.
Opretholdelse
This fixture features integrated LED modules that are designed for long-term use and do not require bulb replacement.
- Rensning: Sørg for, at strømmen er slukket, for at rengøre armaturet. Brug en blød, tør eller let fugtet klud.amp klud. Brug ikke slibende rengøringsmidler eller opløsningsmidler, da de kan beskadige overfladen.
- Inspektion: Undersøg regelmæssigt armaturet for tegn på skader eller løse forbindelser. Hvis der findes problemer, skal strømmen afbrydes og en kvalificeret elektriker kontaktes.
Fejlfinding
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Armaturet lyser ikke. |
|
|
| Lyset er svagt eller flimrer. |
|
|
Specifikationer
| Feature | Detalje |
|---|---|
| Modelnummer | EVAF0618L30D1PC |
| Mærke | AFX |
| Strømkilde | Elektrisk med ledning |
| Voltage | 120 volt |
| Wattage (pr. modul) | 7.5 watt |
| I alt Wattage | 30 watts (4 x 7.5W integrated LED modules) |
| Luminous Flux (per module) | 625 Lumen |
| Farvetemperatur | 3000 Kelvin |
| Type pære | Integreret LED |
| Materiale | Metal |
| Slutte | Poleret krom |
| Produktdimensioner | 30.75 x 5 x 6.5 tommer (L x B x H) |
| Varens vægt | 3.75 pund |
| Monteringstype | Væg/loft |
| Særlige funktioner | Energieffektiv |
Garanti og support
This AFX lighting fixture is covered by a 5 års producentgaranti fra købsdatoen. Denne garanti dækker fejl i materialer og udførelse ved normal brug.
For warranty claims, technical support, or any questions regarding your product, please contact AFX customer service. Refer to the AFX official webhjemmeside for aktuelle kontaktoplysninger.
Online support: Visit the AFX Store on Amazon
