Indledning
Denne manual indeholder omfattende instruktioner til sikker og effektiv drift, installation og vedligeholdelse af din POOLEX Silverline Inverter FI 120 varmepumpe. Denne varmepumpe er designet til optimal ydeevne og er egnet til swimmingpools på op til 110 m³. Den har avancerede funktioner til energieffektivitet og støjsvag drift.
Læs venligst denne manual grundigt, inden du installerer eller bruger enheden, for at sikre korrekt funktion og levetid for din varmepumpe.
Sikkerhedsoplysninger
Overhold altid lokale elektriske forskrifter og regler under installation. Sørg for, at enheden er korrekt jordforbundet. Brug ikke varmepumpen, hvis nogen del er beskadiget, eller hvis den ikke fungerer korrekt. Hold børn og kæledyr væk fra enheden under drift. Afbryd strømmen, før du udfører vedligeholdelse eller fejlfinding.
- Sørg for korrekt ventilation omkring enheden.
- Bloker ikke luftindtag eller -udtag.
- Hold brandfarlige materialer væk fra varmepumpen.
- Kun kvalificeret personale bør udføre elektriske tilslutninger.
Produkt overview
POOLEX Silverline Inverter FI 120 Varmepumpe
Hovedenheden i POOLEX Silverline Inverter FI 120 varmepumpen har et elegant gråt design og en fremtrædende ventilatorgitter. Denne enhed er designet til effektiv poolopvarmning med sin inverterteknologi.
Inkluderet tilbehør
Antivibrationsstøtter: Fire sorte U-formede gummipuder designet til at reducere vibrationer og støj under drift.

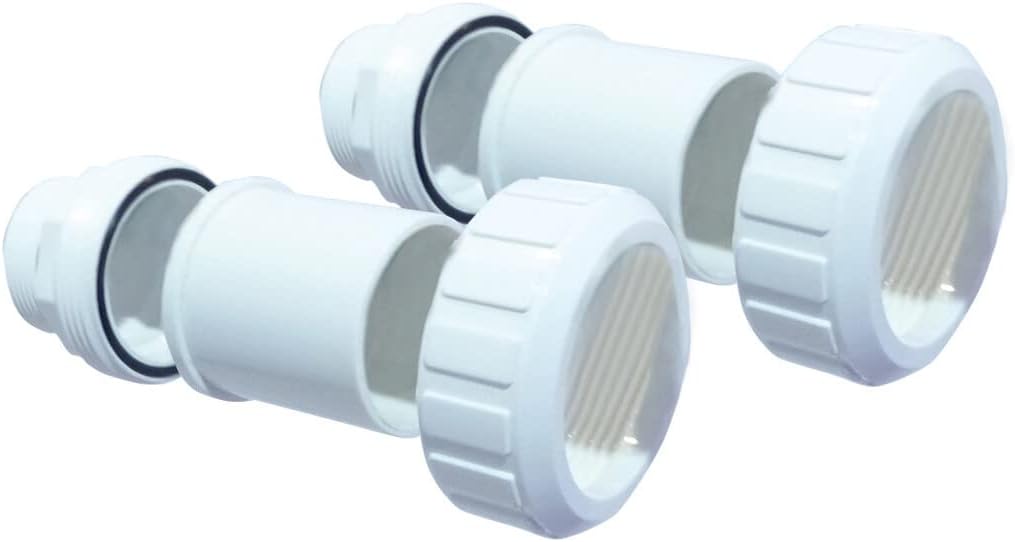

PVC-forbindelser (Ø 50 mm 1½''): To hvide PVC-forbindelser med gevindskårne ender og O-ringe til sikre VVS-forbindelser til dit poolsystem.
Kondensvandsafløbsslange: En fleksibel hvid korrugeret slange med en sort albuefitting, der bruges til at dræne kondens fra enheden.
Kablet kontrolforlænger (10m): Et langt, spiralformet hvidt kabel med stik, der gør det muligt at placere LED-kontrolpanelet op til 10 meter fra hovedenheden.
Beskyttelsesdæksel: Et sølvgråt beskyttelsesdæksel med fastgørelsespunkter, designet til at beskytte varmepumpen mod elementerne, når den ikke er i brug.
Vedligeholdelsessæt og flersproget brugermanual: En blå mappe, der indeholder brugermanualen og anden vedligeholdelsesdokumentation.
Opsætning og installation
1. Valg af sted
Vælg et godt ventileret udendørs sted, væk fra direkte sollys og forhindringer. Sørg for tilstrækkelig plads omkring enheden for korrekt luftgennemstrømning (se specifikke krav til plads i den detaljerede manual). Overfladen skal være plan og i stand til at bære enhedens vægt.
2. Montering af enheden
Placer vibrationsdæmperne under varmepumpens fødder for at minimere støj og vibrationer. Fastgør enheden om nødvendigt i henhold til lokale retningslinjer.
3. VVS-tilslutninger
Tilslut varmepumpen til din pools filtreringssystem ved hjælp af de medfølgende PVC-forbindelser (Ø 50 mm 1½''). Sørg for, at alle forbindelser er vandtætte. Varmepumpen skal installeres efter filteret og før eventuelle kemiske indsprøjtningspunkter.
4. Elektriske forbindelser
Alt elektrisk arbejde skal udføres af en kvalificeret elektriker i overensstemmelse med lokale forskrifter. Sørg for korrekt lydstyrketagDer anvendes e og afbryderstørrelse. Enheden kræver en dedikeret strømforsyning.
5. Kondensdræning
Fastgør kondensafløbsslangen til det dertil beregnede udløb på enheden. Før slangen til et egnet afløbspunkt, og sørg for, at den har en kontinuerlig nedadgående hældning for at forhindre vandophobning.
6. Udvidelse af kontrolpanel
Brug om ønsket den 10 meter lange kabelforlængerledning til at flytte LED-kontrolpanelet for lettere adgang. Tilslut forlængerkablet sikkert mellem hovedenheden og kontrolpanelet.
Betjeningsvejledning
1. Indledende opstart
Før du starter varmepumpen, skal du sørge for, at din pools filtreringssystem kører, og at vandet cirkulerer gennem enheden. Tænd for strømforsyningen til varmepumpen.
2. Brug af LED-kontrolpanelet
Det integrerede LED-kontrolpanel giver dig mulighed for at indstille den ønskede vandtemperatur, vælge driftstilstande og view systemstatus. Se den detaljerede manual for specifikke knapfunktioner og menu-navigation.
3. Wi-Fi-forbindelse og smartphone-app
POOLEX Silverline Inverter FI 120 har Wi-Fi-forbindelse til fjernbetjening via en dedikeret smartphone-applikation. Download appen fra din enheds app store, og følg instruktionerne i appen for at parre din varmepumpe. Dette muliggør forenklet betjening og overvågning fra din smartphone.
4. Temperaturindstilling
Indstil den ønskede poolvandtemperatur ved hjælp af kontrolpanelet eller smartphone-appen. Inverterteknologien justerer automatisk dens effekt for effektivt at nå og opretholde den indstillede temperatur.
5. Optimal ydeevne
For optimal opvarmningseffektivitet skal du sørge for at din pool er overdækket, når den ikke er i brug, især om natten. Varmepumpens multifrekvenskompressor og variable ventilator bidrager til dens høje effektfaktor (COP) og støjsvage drift.
Opretholdelse
1. Regelmæssig rengøring
Rengør varmepumpens yderside regelmæssigt med en blød, tør klud.amp Sørg for, at luftindtags- og udstødningsgitteret er fri for snavs, blade og andre forhindringer for at opretholde korrekt luftgennemstrømning.
2. Vandkemi
Oprethold korrekt poolvandkemi som anbefalet af din poolekspert. Ubalanceret vand kan påvirke levetiden for din varmepumpes komponenter.
3. Vinterklargøring (opbevaring uden for sæsonen)
Før den kolde årstid er det afgørende at vinterklargøre din varmepumpe korrekt for at forhindre frostskader. Dette involverer typisk at dræne alt vand fra enheden, frakoble VVS-ledninger og dække enheden med det medfølgende beskyttelsesdæksel. Se den detaljerede manual for specifikke vinterklargøringsprocedurer.
4. Professionel inspektion
Det anbefales at få en kvalificeret tekniker til at inspicere din varmepumpe årligt for at sikre, at den fungerer effektivt og for at identificere eventuelle problemer.
Fejlfinding
Dette afsnit omhandler almindelige problemer, du kan støde på med din POOLEX Silverline Inverter FI 120 varmepumpe. Ved mere komplekse problemer henvises til den omfattende fejlfindingsvejledning i den komplette brugermanual eller kontakt kundesupport.
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Varmepumpen tænder ikke | Ingen strømforsyning; afbryder udløst; kontrolpanel slukket. | Kontroller strømforbindelsen; nulstil afbryderen; sørg for, at kontrolpanelet er tændt. |
| Utilstrækkelig opvarmning / Lav ydeevne | Lav omgivelsestemperatur; snavsede spoler; utilstrækkelig vandgennemstrømning; poolen er ikke dækket. | Sørg for korrekt luftgennemstrømning; rengør spoler; kontroller filter og pumpe; dæk poolen til, når den ikke er i brug. |
| Usædvanlig støj | Affald i ventilator; løse komponenter; vibrationer. | Undersøg ventilatoren for blokeringer; kontroller for løse dele; sørg for, at antivibrationsstøtter er på plads. |
| Kontrolpanelet er svært at bruge / App-problemer | Softwarefejl; forbindelsesproblem; forældet app. | Genstart enheden; kontroller Wi-Fi-forbindelsen; opdater smartphone-appen; se appens hjælpeafsnit. |
Specifikationer
| Feature | Detalje |
|---|---|
| Modelnummer | PC-SLP70N |
| Fabrikant | Poolstjerne |
| Produktmål (L x B x H) | 82.4 x 33.4 x 65.6 cm (32.4 x 13.1 x 25.8 tommer) |
| Vægt | 25 kg (55.1 lbs) |
| Kompatibilitet med maks. poolvolumen | Op til 110 m³ (29,000 gallon) |
| Kompressor type | Multifrekvens (Mitsubishi) |
| Varmeveksler | Twisted Tech med snoet titaniumspole |
| Forbindelse | Wi-Fi aktiveret (styring via smartphone-app) |
| Kontrolpanel | LED, aftagelig med 10m forlængerkabel |
| COP (26°C/26°C) | Op til 16 |
Garanti og support
POOLEX er forpligtet til 100% kundetilfredshed. Vi mener, at et fremragende produkt understøttes af fremragende kundeservice. Hvis du har spørgsmål om dit produkt, har brug for teknisk assistance eller ønsker at forhøre dig om garantitjenester, kan du besøge den officielle POOLEX. webwebstedet eller kontakt deres kundesupport direkte.
For detaljerede garantivilkår henvises til den dokumentation, der følger med dit produkt, eller besøg producentens webwebsted.
Fabrikant: Poolstjerne
