1. Introduktion
Denne manual indeholder vigtige oplysninger om sikker betjening, opsætning og vedligeholdelse af din SYMA S39 RC-helikopter. S39 har et 3.5-kanals styresystem, en indbygget gyrostabilisator for forbedret flyvestabilitet og en holdbar legeringskonstruktion. Den bruger 2.4 GHz spread spectrum-teknologi, der gør det muligt for flere fly at flyve samtidigt uden interferens.
Læs venligst denne manual grundigt, inden helikopteren betjenes, for at sikre korrekt funktion og for at forhindre skader eller personskade.
2. Hvad er der i æsken
Bekræft, at alle nedenstående komponenter er til stede i din pakke:
- SYMA S39 fjernstyret helikopter
- Fjernbetjeningssender
- USB opladningskabel
- Instruktionsmanual
- Skruetrækker
- Reserveblad til bagrotor (spoiler)
3. Komponenter overview
3.1. SYMA S39 Helikopter
S39-helikopteren er konstrueret med et kraftigt plastikhus og en legeringsramme for holdbarhed og modstandsdygtighed over for stød. Den har fleksible blade, der er designet til at modstå mindre styrt.

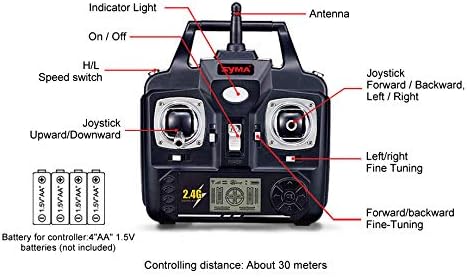

3.2. Fjernbetjeningssender
Fjernbetjeningen har:
- Indikatorlys: Viser strømstatus.
- Antenne: Til signaloverførsel.
- Tænd/sluk-knap: Strømforsyner fjernbetjeningen.
- H/V hastighedskontakt: Skifter mellem flyvetilstande med høj og lav hastighed.
- Venstre joystick (opad/nedad): Styrer gashåndtaget (op/ned) og drejning (venstre/højre).
- Højre joystick (frem/bagud, venstre/højre): Styrer hældning (fremad/bagud) og rulning (sideværts bevægelse).
- Finjustering af venstre/højre: Justerer drejningsmomentet for stabil svævning.
- Finjustering frem/tilbage: Justerer pitch-trim for stabil svævning.
4. Opsætning
4.1. Installation af fjernbetjeningsbatteri
- Find batterirummet på bagsiden af fjernbetjeningen.
- Åbn batteridækslet.
- Isæt fire (4) 1.5V AA-batterier (medfølger ikke), og sørg for korrekt polaritet (+/-).
- Luk batteridækslet forsvarligt.

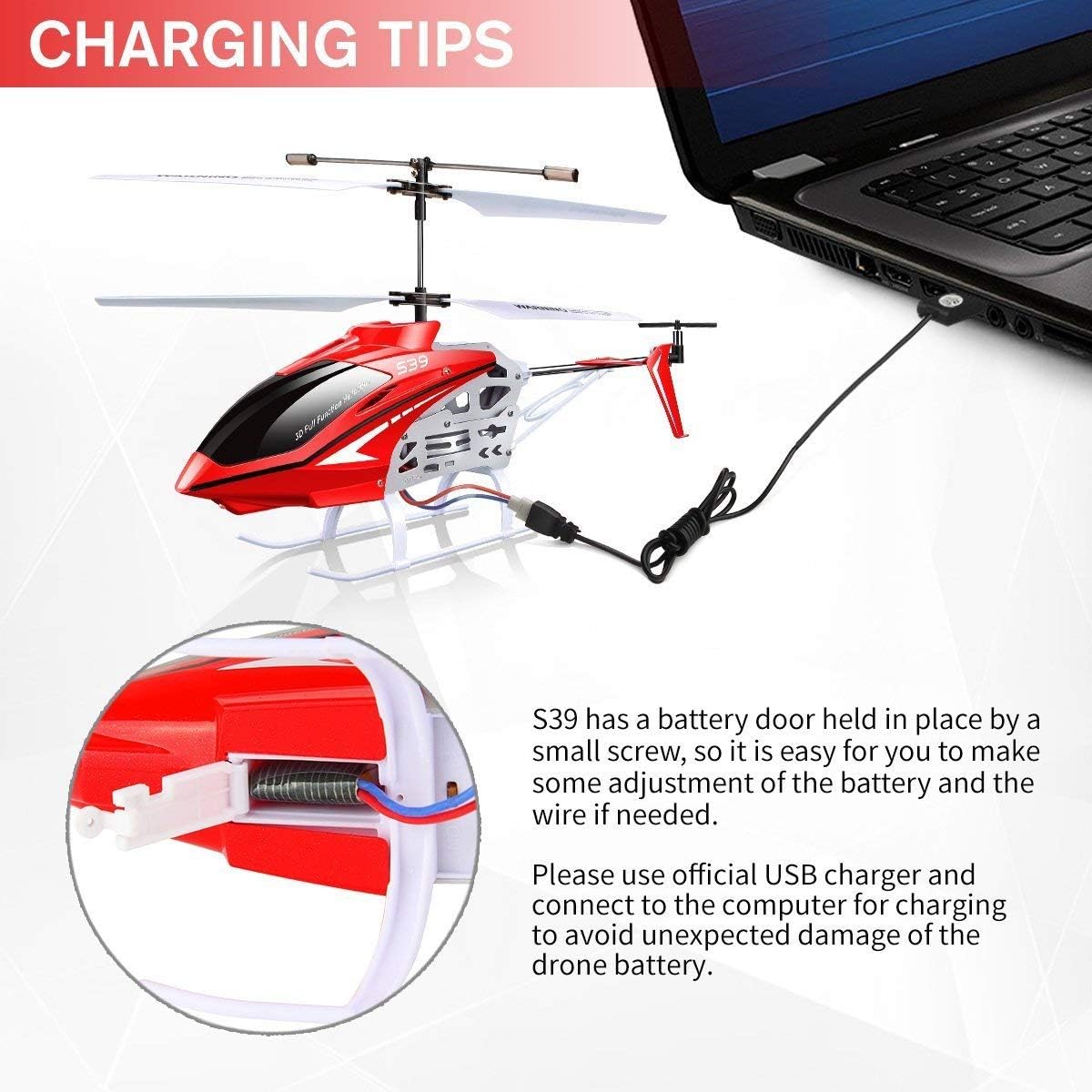

4.2. Opladning af helikopterbatteri
S39-helikopteren bruger et internt genopladeligt batteri. Sådan oplades:
- Sørg for, at helikopterens tænd/sluk-knap er i OFF-positionen.
- Find batteridækslet på helikopteren, som typisk er fastgjort med en lille skrue. Brug den medfølgende skruetrækker til at åbne det.
- Tilslut helikopterens interne batteriledning til opladningsporten inde i helikopteren. Dette er et kritisk trin for opladning.
- Tilslut USB-opladerkablet til helikopterens opladningsport.
- Sæt den anden ende af USB-opladerkablet i en computers USB-port eller en passende USB-strømadapter.
- Indikatorlampen på USB-kablet lyser typisk under opladning og slukker eller skifter farve, når den er fuldt opladet.
- Når opladningen er færdig, skal du frakoble USB-kablet og sørge for, at den interne batteriledning er korrekt tilsluttet til flyvning. Luk batteridækslet.
Note: Brug kun den medfølgende officielle USB-oplader for at forhindre skader på helikopterens batteri. Forsøg ikke at oplade batteriet, hvis det er beskadiget eller hævet.
5. Betjeningsvejledning
5.1. Parring af helikopter og fjernbetjening
- Sørg for, at både helikopteren og fjernbetjeningen har nye batterier.
- Placer helikopteren på en flad, jævn overflade.
- Tænd for helikopterens strømafbryder. Helikopterens indikatorlampe vil blinke.
- Tænd for fjernbetjeningens strømafbryder.
- Tryk venstre joystick (gashåndtag) helt op, og træk det derefter helt ned. Indikatorlamperne på både helikopteren og fjernbetjeningen skal lyse konstant, hvilket indikerer vellykket parring.
5.2. Grundlæggende flyvekontrol
- Stig op/ned: Skub venstre joystick op for at stige op, træk ned for at stige ned.
- Frem/tilbage: Skub det højre joystick op for at bevæge dig fremad, træk det ned for at bevæge dig bagud.
- Drej til venstre/højre (drej): Tryk venstre joystick til venstre for at dreje helikopteren mod uret, tryk til højre for at dreje med uret.
- Finjustering (trimning): Hvis helikopteren driver eller roterer utilsigtet under svævning, skal du bruge finjusteringsknapperne på fjernbetjeningen til at justere dens stabilitet. F.eks.ampHvis den roterer med uret, skal du trykke på den venstre finjusteringsknap, indtil den stabiliserer sig.
5.3. Hastighedstilstande
Med H/L Speed-knappen på fjernbetjeningen kan du vælge mellem to flyvehastigheder:
- Lav hastighed (L): Anbefales til begyndere og indendørsflyvning, da det giver mere stabile og kontrollerede bevægelser.
- Høj hastighed (H): Giver hurtigere og mere adræt flyvning, velegnet til erfarne piloter.
5.4. Flyvemiljø
SYMA S39-helikopteren er primært designet til indendørs brug for at opnå den bedste flyveoplevelse. Sørg for at have et frit, åbent område fri for forhindringer, mennesker og kæledyr.
6. Sikkerhedsretningslinjer
- Voksenopsyn: Brug altid helikopteren under opsyn af voksne, især for yngre brugere.
- Ryd område: Flyv i et åbent område fri for forhindringer, mennesker og dyr for at forhindre kollisioner og skader.
- Undgå vand: Brug ikke helikopteren i nærheden af vand eller i våde forhold.
- Batterisikkerhed: Kortslut ikke, adskil ikke batterier eller udsæt dem for ekstreme temperaturer. Bortskaf brugte batterier på en ansvarlig måde.
- Rotorblade: Hold hænder, ansigt og hår væk fra roterende knive. Rør ikke ved helikopteren, mens knivene drejer.
- Sluk: Sluk altid helikopteren og fjernbetjeningen efter brug.
- Virkninger: Efter ethvert betydeligt sammenstød skal helikopteren inspiceres for skader, før den flyver igen.
7. Vedligeholdelse
- Rensning: Brug en blød, tør klud til at rengøre helikopteren og fjernbetjeningen. Undgå at bruge opløsningsmidler eller skrappe kemikalier.
- Bladinspektion: Kontrollér regelmæssigt rotorbladene for revner, bøjninger eller skader. Udskift beskadigede blade med det samme med den medfølgende skruetrækker og reservedele.
- Batteripleje: Opbevar helikopteren med et delvist opladet batteri, hvis den ikke bruges i længere perioder. Lad ikke batterierne være helt afladede eller fuldt opladede i længere tid.
- Opbevaring: Opbevar helikopteren og fjernbetjeningen et køligt, tørt sted væk fra direkte sollys.
8. Fejlfinding
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Helikopteren reagerer ikke på fjernbetjeningen. | Lavt batteri i helikopter eller fjernbetjening; Ikke parret; Strømmen slukkes. | Oplad helikopterens batteri; Udskift fjernbetjeningens batterier; Sørg for, at begge er tændt og parret korrekt. |
| Kort flyvetid. | Batteriet er ikke fuldt opladet; Gammelt eller beskadiget batteri. | Sørg for, at batteriet er fuldt opladet; overvej at udskifte batteriet, hvis det er gammelt eller viser tegn på skade. |
| Helikopteren driver eller drejer under svævning. | Trænger til finjustering; Beskadigede rotorblade. | Brug finjusteringsknapperne på fjernbetjeningen; Undersøg og udskift beskadigede knive. |
| Svagt styresignal. | Uden for rækkevidde; Interferens; Forhindringer mellem fjernbetjening og helikopter. | Brug inden for det angivne område (ca. 30 meter); Sørg for frit udsyn; Undgå områder med stærk elektronisk interferens. |
| Helikopteren oplader ikke. | Intern batteriledning ikke tilsluttet; Defekt USB-kabel eller strømkilde. | Sørg for, at den interne batteriledning er tilsluttet opladningsporten inde i helikopteren (se afsnit 4.2); Prøv en anden USB-port eller strømadapter; Kontroller, om USB-kablet er beskadiget. |
9. Specifikationer
| Feature | Detalje |
|---|---|
| Modelnummer | S39 |
| Produktdimensioner | 14.25 x 2.24 x 6.1 tommer (36.2 x 5.7 x 15.5 cm) |
| Varens vægt | 15.2 ounce (430 gram) |
| Kontrolkanaler | 3.5 kanaler (op/ned, frem/bagud, venstre/højre drejning) |
| Stabilisering | Indbygget gyrostabilisator |
| Materiale | Legeringsramme, højstyrke plastikhus |
| Frekvens for fjernbetjening | 2.4 GHz |
| Batterier til fjernbetjening | 4 x AA 1.5V batterier (medfølger ikke) |
| Producent anbefalet alder | 8 år og opefter |
10. Garanti og support
For garantioplysninger og kundesupport bedes du kontakte den forhandler, hvor du købte SYMA S39 RC-helikopteren, eller se den officielle SYMA-manual. webwebsted. Gem din købsbevis i tilfælde af garantikrav.
