FORTINET Fortiswitch 424E-FIBER Ethernet-switch brugermanual

1. Introduktion

Denne brugermanual indeholder vigtige oplysninger om korrekt installation, konfiguration og betjening af FORTINET Fortiswitch 424E-FIBER Ethernet-switchen. Læs venligst denne manual grundigt, inden du bruger enheden, for at sikre optimal ydeevne og sikkerhed.

1.1 Produkt overview

FortiSwitch 424E-FIBER er en højtydende Layer 2/3 Ethernet-switch designet til virksomhedsnetværk. Den har 24 Gigabit Ethernet SFP-porte og 4 10 Gigabit Ethernet SFP+ uplinks, der tilbyder fleksibel tilslutning og højhastigheds dataoverførsel. Denne switch er kompatibel med FortiGate switch-controllere, hvilket muliggør centraliseret administration og integration i en Fortinet-sikkerhedsstruktur.

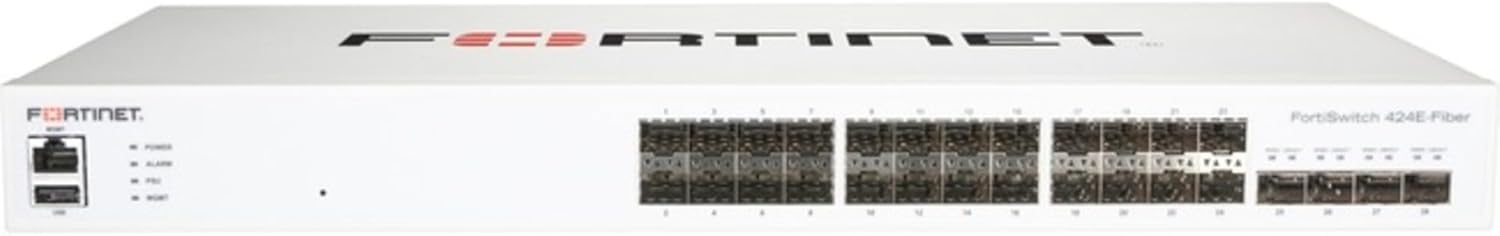

Figur 1: Front view af FORTINET Fortiswitch 424E-FIBER Ethernet-switchen, der viser Fortinet-logoet, status-LED'er, konsolport, USB-port, 24 SFP-porte og 4 SFP+ uplink-porte.

2. Nøglefunktioner

• Portkonfiguration: 24 x Gigabit Ethernet SFP-porte til fleksibel fiberforbindelse.
• Uplink-porte: 4 x 10 Gigabit Ethernet SFP+ uplinks til højhastigheds netværksaggregering.
• Lag 2/3-skift: Understøtter avancerede Layer 2- og Layer 3-switchingfunktioner.
• FortiGate-kompatibilitet: Designet til problemfri integration med FortiGate-sikkerhedsapparater for samlet administration.
• Robust design: Holdbart apparat, der er egnet til forskellige netværksmiljøer.

3. Sikkerhedsoplysninger

Overhold følgende sikkerhedsforanstaltninger for at forhindre personskade og beskadigelse af enheden:

• Sørg for, at enheden er installeret i et godt ventileret område for at forhindre overophedning.
• Brug kun den strømadapter, der følger med enheden, eller en Fortinet-godkendt erstatning.
• Udsæt ikke enheden for vand eller for høj luftfugtighed.
• Undgå at placere enheden i nærheden af ​​varmekilder eller i direkte sollys.
• Åbn ikke enheden casing. Overlad al service til kvalificeret personale.
• Sørg for korrekt jording for elektrisk sikkerhed.

4. Opsætning og installation

4.1 Pakkens indhold

Bekræft, at din pakke indeholder følgende varer:

• FORTINET Fortiswitch 424E-FIBER-enhed
• Strømledning
• Rackmonteringssæt (hvis inkluderet)
• Hurtig startvejledning

4.2 Fysisk installation

1. Rackmontering (valgfrit): Hvis rackmontering skal udføres, skal de medfølgende rackmonteringsører fastgøres til siderne af switchen med skruerne. Fastgør switchen i et standard 19-tommer udstyrsrack.
2. Desktopplacering: Hvis enheden placeres på et skrivebord, skal du sørge for en stabil, flad overflade med tilstrækkelig ventilation omkring den.
3. Tilslut strøm: Tilslut netledningen til strømindgangen på bagsiden af ​​afbryderen og derefter til en jordforbundet stikkontakt.
4. Tænd: Kontakten tænder automatisk, når den er tilsluttet strøm. Se LED-indikatorerne på frontpanelet.

4.3 Netværksforbindelse

1. SFP-porte: Indsæt kompatible SFP-transceivere i de 24 Gigabit Ethernet SFP-porte. Tilslut fiberoptiske kabler fra dine netværksenheder til disse transceivere.
2. SFP+ Uplink-porte: Indsæt kompatible SFP+ transceivere i de 4 10 Gigabit Ethernet SFP+ uplink-porte. Tilslut fiberoptiske kabler til dit kernenetværk eller andre højhastighedsenheder.
3. Konsolport (valgfri): Tilslut et konsolkabel (RJ-45 til DB-9) fra switchens konsolport til en computer for at opnå den indledende konfiguration eller fejlfinding.

5. Betjening af kontakten

5.1 LED-indikatorer

Frontpanelet på FortiSwitch 424E-FIBER har adskillige LED-indikatorer, der giver statusinformation:

• Power LED: Angiver enhedens strømstatus. (Typisk grøn ved normal drift).
• Alarm LED: Angiver systemalarmer eller fejl. (Typisk rød eller gul ved problemer).
• Strømforsynings-LED: Angiver status for strømforsyningsenheden.
• MGMT LED: Angiver aktivitet på administrationsporten.
• Port LED'er: Hver SFP/SFP+-port har en LED, der angiver linkstatus og -aktivitet.

Se FortiSwitch-dokumentationen for detaljerede beskrivelser af LED-adfærd og fejlfinding baseret på deres status.

5.2 Indledende konfiguration

Den indledende konfiguration af FortiSwitch udføres typisk via FortiGate-switchcontrolleren eller via kommandolinjegrænsefladen (CLI) via konsolporten. For detaljerede konfigurationstrin henvises til FortiSwitch-administrationsvejledningen, der er tilgængelig på Fortinet-supportwebstedet. webwebsted.

6. Vedligeholdelse

• Rensning: Rengør regelmæssigt ydersiden af ​​kontakten med en blød, tør klud. Brug ikke flydende rengøringsmidler eller rengøringsmidler på sprayform. Sørg for, at ventilationsåbningerne er fri for støv og blokeringer.
• Firmwareopdateringer: Hold switchens firmware opdateret til den nyeste version for at sikre optimal ydeevne, sikkerhed og adgang til nye funktioner. Firmwareopdateringer administreres typisk via FortiGate-controlleren eller downloades fra Fortinet-supportportalen.
• Miljøtjek: Kontrollér regelmæssigt driftsmiljøet for at sikre, at det holder sig inden for de anbefalede temperatur- og fugtighedsintervaller.

7. Fejlfinding

8. Specifikationer

9. Garanti og support

9.1 Produktgaranti

FORTINET-produkter leveres typisk med en begrænset hardwaregaranti. De specifikke vilkår og garantiens varighed kan variere afhængigt af region og produkt. Se venligst de garantioplysninger, der følger med dit produkt, eller besøg den officielle Fortinet-side. webwebstedet for detaljerede garantipolitikker. Gem din købsbevis til garantikrav.

9.2 Teknisk support

For teknisk assistance, produktdokumentation og softwaredownloads, besøg venligst den officielle Fortinet supportportal. Du skal muligvis bruge dit produkts serienummer til supportforespørgsler.

• Fortinet Support Webwebsted: support.fortinet.com
• Fortinet-dokumentation: docs.fortinet.com
