Einhell TE-AG 18/115 Li 18V Akku-vinkelsliber Brugsanvisning

1. Introduktion

Denne manual indeholder vigtige oplysninger til sikker og effektiv betjening af din Einhell TE-AG 18/115 Li 18V batteridrevne vinkelsliber. Læs venligst alle instruktioner omhyggeligt inden brug, og gem denne manual til senere brug.

Einhell TE-AG 18/115 Li er en let og kompakt batteridrevet vinkelsliber designet til slibende skære- og poleringsopgaver. Den har en robust aluminiumsgearkasse, softstart-sikring og et ergonomisk design for komfortabel og præcis kontrol. Dette værktøj er en del af Einhell Power X-Change-familien, der muliggør batteriudskiftning med andre kompatible værktøjer.

Nøglefunktioner:

• Power X-Change-system: Anvender det alsidige 18-volts batterisystem, der er kompatibelt med alle Einhell Power X-Change-værktøjer.
• Kraftig ydeevne: Leverer jævn og ensartet drift med op til 8,500 omdr./min.
• Forbedret sikkerhed: Udstyret med blød start og genstartsbeskyttelse for brugersikkerhed, samt overbelastningsbeskyttelse for at sikre enhedens levetid.
• Holdbar konstruktion: Har aluminiumsgear og optimeret ventilation for øget levetid og forbedret køling.
• Ergonomisk håndtering: Inkluderer et letmonteret ekstrahåndtag med 3 positioner for brugerdefineret komfort og kontrol.

2. Sikkerhedsoplysninger

Overhold altid de generelle sikkerhedsforskrifter, når du bruger elværktøj. Manglende overholdelse af disse instruktioner kan resultere i elektrisk stød, brand og/eller alvorlig personskade.

Generelle sikkerhedsadvarsler for elværktøj:

• Sikkerhed på arbejdsområdet: Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder indbyder til ulykker. Brug ikke elværktøj i eksplosive atmosfærer, f.eks. i nærheden af ​​brandfarlige væsker, gasser eller støv.
• Elektrisk sikkerhed: Undgå kropskontakt med jordforbundne overflader. Udsæt ikke elværktøj for regn eller våde forhold.
• Personlig sikkerhed: Brug altid øjenbeskyttelse. Brug høreværn ved længerevarende drift. Brug en støvmaske, hvis der dannes støv under arbejdet. Klæd dig korrekt på; undgå løstsiddende tøj eller smykker.
• Brug og pleje af værktøj: Tving ikke elværktøjet. Brug det korrekte elværktøj til din opgave. Frakobl batteriet fra elværktøjet, før du foretager justeringer, skifter tilbehør eller opbevarer elværktøjet.
• Brug og vedligeholdelse af batteriværktøj: Genoplad kun med den oplader, der er angivet af producenten. Brug kun elværktøj med specifikt beregnede batteripakker.

Specifikke sikkerhedsadvarsler for slibeoperationer:

• Dette elværktøj er beregnet til at fungere som en sliber. Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj.
• Brug altid den korrekte type slibeskive til materialet og anvendelsen.
• Sørg for, at disken er sikkert monteret og fri for skader før hver brug.
• Brug aldrig værktøjet uden at beskyttelsesskærmen er korrekt monteret og justeret.
• Hold et fast greb om værktøjet, og positioner din krop, så den modstår tilbageslag.

3. Komponenter og dele

Gør dig bekendt med de forskellige dele af din Einhell TE-AG 18/115 Li vinkelsliber for sikker og effektiv drift.

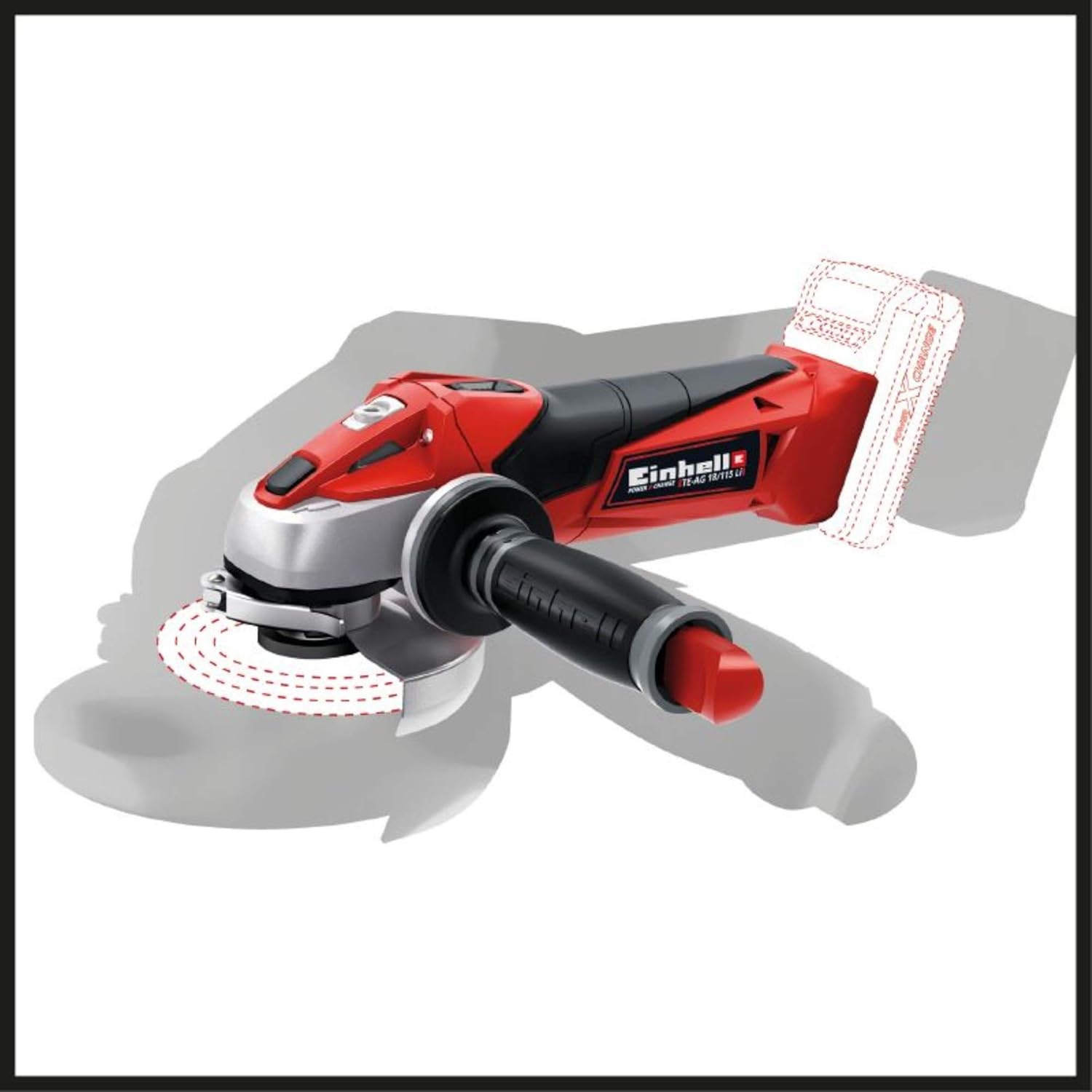

Figur 1: Einhell TE-AG 18/115 Li batteridrevet vinkelsliber. Dette billede viser vinkelsliberens hoveddel, der fremhæver dens kompakte design og omridset af et kompatibelt Power X-Change-batteri, som sælges separat.

Figur 2: Side view af vinkelsliberen. Dette billede giver et nærmere kig på hjælpehåndtaget og skivebeskyttelsen, som er afgørende for kontrol og sikkerhed under drift.

• Hovedhåndtag: Ergonomisk greb for primær kontrol.
• Hjælpehåndtag: Giver ekstra greb og kontrol, kan fastgøres i flere positioner.
• Spindellåseknap: Bruges til at låse spindlen ved skiveskift.
• Tænd/sluk-knap: Aktiverer og deaktiverer værktøjet.
• Skivebeskytter: Justerbar beskyttelsesskærm til beskyttelse mod gnister og snavs.
• Slibeskive/skæreskive (medfølger ikke): Slibetilbehøret til fjernelse af materiale.
• Batteripakke (medfølger ikke): Giver strøm til værktøjet.

4. Opsætning

Før vinkelsliberen tages i brug, skal det sikres, at den er monteret korrekt og at batteriet er installeret korrekt.

4.1 Montering af hjælpehåndtaget

Hjælpehåndtaget kan monteres i tre forskellige positioner (venstre, højre eller øverst), så det passer til dine arbejdspræferencer og anvendelse.

Figur 3: Vinkelsliber, der demonstrerer de tre mulige positioner for fastgørelse af hjælpehåndtaget, hvilket giver mulighed for alsidig og komfortabel brug.

1. Skru ekstrahåndtaget fast ind i den ønskede gevindåbning på gearhovedet.

4.2 Montering af skivebeskyttelsen

Skivebeskyttelsen skal altid bruges af sikkerhedsmæssige årsager og justeres til at lede gnister væk fra dig.

1. Placer skivebeskyttelsen på gearhusets krave.
2. Drej beskyttelsesskærmen til den ønskede position, og sørg for, at den dækker toppen af ​​skiven og leder gnister væk fra operatøren.
3. Spænd clamphåndtaget for at fastgøre beskyttelsesskærmen på plads.

4.3 Montering/udskiftning af slibeskiver

Sørg altid for, at værktøjet er slukket, og at batteriet er fjernet, før du skifter skiver.

1. Tryk og hold spindellåseknappen nede.
2. Brug den medfølgende skruenøgle til at løsne og fjerne clamping møtrik.
3. Fjern den gamle skive og rengør flangerne.
4. Placer den nye skive på den nederste flange, og sørg for, at den sidder fladt.
5. Skru clampmøtrikken og spænd den godt med skruenøglen, mens du holder spindellåseknappen nede.

4.4 Batteriinstallation

Dette værktøj sælges uden batteri eller oplader. Brug kun Einhell Power X-Change 18V-batterier.

1. Sørg for, at batteriet er fuldt opladet.
2. Skub den opladede batteripakke ind i batteriholderen på værktøjet, indtil den klikker på plads.
3. For at fjerne batteriet skal du trykke på batteriets udløserknap og skubbe det ud.

5. Betjeningsvejledning

Følg disse trin for sikker og effektiv betjening af din vinkelsliber.

5.1 Tænd og sluk

1. Sådan tænder du: Tryk tænd/sluk-knappen fremad, og tryk den derefter ned.
2. Sådan slukker du: Slip tænd/sluk-knappen. Hvis kontakten er låst i ON-positionen, skal du trykke på den bagerste del af kontakten for at slippe den.

5.2 Slibe- og skæreteknikker

Lad altid skiven nå fuld hastighed, før den berører emnet.

Figur 4: Vinkelsliberen i drift, der illustrerer skæreretningen og skiveskærmens beskyttende funktion.

• Slibning: Hold værktøjet i en vinkel på cirka 15-30 grader i forhold til emnet. Tryk moderat, og bevæg værktøjet jævnt hen over overfladen.
• Skæring: Hold værktøjet i en 90-graders vinkel i forhold til emnet. Tryk let og jævnt. Vip ikke skæreskiven, da dette kan få den til at sidde fast eller knække.
• Sørg for, at arbejdsemnet er sikkert klamped for at forhindre bevægelse.
• Undgå at overbelaste værktøjet. Hvis værktøjet bliver betydeligt langsommere, skal du reducere trykket.

6. Vedligeholdelse

Regelmæssig vedligeholdelse sikrer din vinkelslibers lange levetid og optimale ydeevne.

6.1 Rengøring

1. Fjern altid batteripakken før rengøring.
2. Hold ventilationsåbningerne rene for at forhindre overophedning. Brug en blød børste eller trykluft til at fjerne støv og snavs.
3. Tør værktøjshuset af med snavsamp klæde. Brug ikke skrappe rengøringsmidler eller opløsningsmidler.

6.2 Udskiftning af disk

Se afsnit 4.3 for detaljerede instruktioner om udskiftning af slibeskiver.

6.3 Opbevaring

1. Opbevar værktøjet et tørt og sikkert sted utilgængeligt for børn.
2. Fjern batteripakken fra værktøjet før opbevaring.

7. Fejlfinding

Dette afsnit omhandler almindelige problemer, du kan støde på med din vinkelsliber.

• Værktøjet starter ikke:
  • Kontroller, om batteripakken er korrekt isat og opladet.
  • Sørg for, at tænd/sluk-knappen er helt aktiveret.
  • Værktøjet er muligvis i genstartsbeskyttelsestilstand; slip kontakten og prøv igen.
• Reduceret effekt eller overophedning:
  • Batteriet kan være lavt; genoplad det.
  • Rengør ventilationsåbningerne for at sikre korrekt luftgennemstrømning.
  • Reducer trykket på emnet for at undgå overbelastning.
• Overdreven vibration:
  • Kontroller om slibeskiven er korrekt monteret og spændt.
  • Undersøg skiven for skader eller ubalance; udskift om nødvendigt.

8. Specifikationer

9. Einhell Power X-Change økosystem

Einhell TE-AG 18/115 Li er en del af det innovative Power X-Change batterisystem. Det betyder, at ethvert 18V Power X-Change batteri kan bruges med denne vinkelsliber, såvel som med over 200 andre værktøjer og haveudstyr i Einhell-serien.

Figur 5: Einhell Power X-Change-batteriet i midten, omgivet af et bredt udvalg af kompatible værktøjer, hvilket illustrerer batterisystemets alsidighed.

10. Garanti og support

Einhell-produkter er fremstillet efter høje kvalitetsstandarder og undergår strenge kvalitetskontroller. I det usandsynlige tilfælde af et problem bedes du kontakte din forhandler eller Einhells kundeserviceafdeling. Gem din købskvittering som købsbevis i forbindelse med garantikrav.

For detaljerede garantivilkår eller for at finde kontaktoplysninger til kundesupport, henvises til den officielle Einhell-side. webwebstedet eller den dokumentation, der følger med din produktemballage.
