Total rundsav TS1141856 brugermanual

Indledning

Denne manual indeholder vigtige oplysninger til sikker og effektiv betjening, vedligeholdelse og fejlfinding af din rundsav model TS1141856. Læs venligst denne manual grundigt, inden du bruger værktøjet, for at sikre korrekt håndtering og for at forhindre personskade eller beskadigelse.

Sikkerhedsoplysninger

Følg altid grundlæggende sikkerhedsforanstaltninger, når du bruger elektrisk værktøj, for at reducere risikoen for brand, elektrisk stød og personskade.

• Bær passende personlige værnemidler (PPE), herunder sikkerhedsbriller, høreværn og støvmaske.
• Sørg for, at arbejdsemnet er sikkert klamped før skæring.
• Hold hænderne væk fra skæreområdet og den roterende klinge.
• Frakobl saven fra strømkilden, før du foretager justeringer eller skifter savklinger.
• Betjen ikke saven i damp eller våde forhold.
• Hold arbejdsområdet rent og godt oplyst.
• Brug kun klinger, der er beregnet til saven og det materiale, der skal skæres.

Komponenter overview

Gør dig bekendt med hoveddelene på din rundsav:

• Bladbeskytter: Trækker sig automatisk tilbage under skæring for at blotlægge klingen.
• Håndtag: Hovedgreb til betjening af saven.
• Motorhus: Indeholder motoren og de indvendige komponenter.
• Bundplade (sko): Hviler på emnet og styrer saven.
• Dybdejusteringshåndtag: Bruges til at indstille skæredybden.
• Skråjusteringshåndtag: Bruges til at indstille skærevinklen (skråning).
• Klinge: Skærekomponenten, 185 mm diameter.
• Spindellåseknap: Bruges til at låse spindlen ved klingeskift.
• Afbryderen: Aktiverer motoren.

Opsætning

1. Montering af kniv

1. Sørg for, at saven er frakoblet strømkilden.
2. Tryk og hold spindellåseknappen nede.
3. Løsn klingemøtrikken, der holder den fast, ved at dreje den mod uret med den medfølgende skruenøgle.
4. Løft den nederste klingebeskyttelse, og fjern den gamle klinge (hvis relevant).
5. Placer det nye 185 mm blad på spindlen, og sørg for, at tænderne peger i rotationsretningen (normalt angivet med en pil på saven og bladet).
6. Spænd klingemøtrikken med uret med skruenøglen, mens du holder spindellåseknappen nede. Spænd ikke for hårdt.

2. Justering af skæredybde

Skæredybden skal indstilles, så klingen stikker cirka 3 mm (1/8 tomme) under emnet.

1. Løsn håndtaget til dybdejustering.
2. Hæv eller sænk bundpladen for at opnå den ønskede skæredybde.
3. Spænd dybdejusteringshåndtaget godt fast.

3. Justering af skråvinkel

Saven kan lave skråsnit på op til 45 grader.

1. Løsn skråjusteringsgrebet.
2. Vip bundpladen til den ønskede vinkel, som angivet på skråningsskalaen.
3. Spænd skråjusteringshåndtaget godt fast.

Betjeningsvejledning

1. Generel drift

Før du starter, skal du sørge for, at emnet er stabilt og markeret til skæring. Tilslut saven til en strømforsyning på 220-240V~50/60Hz.

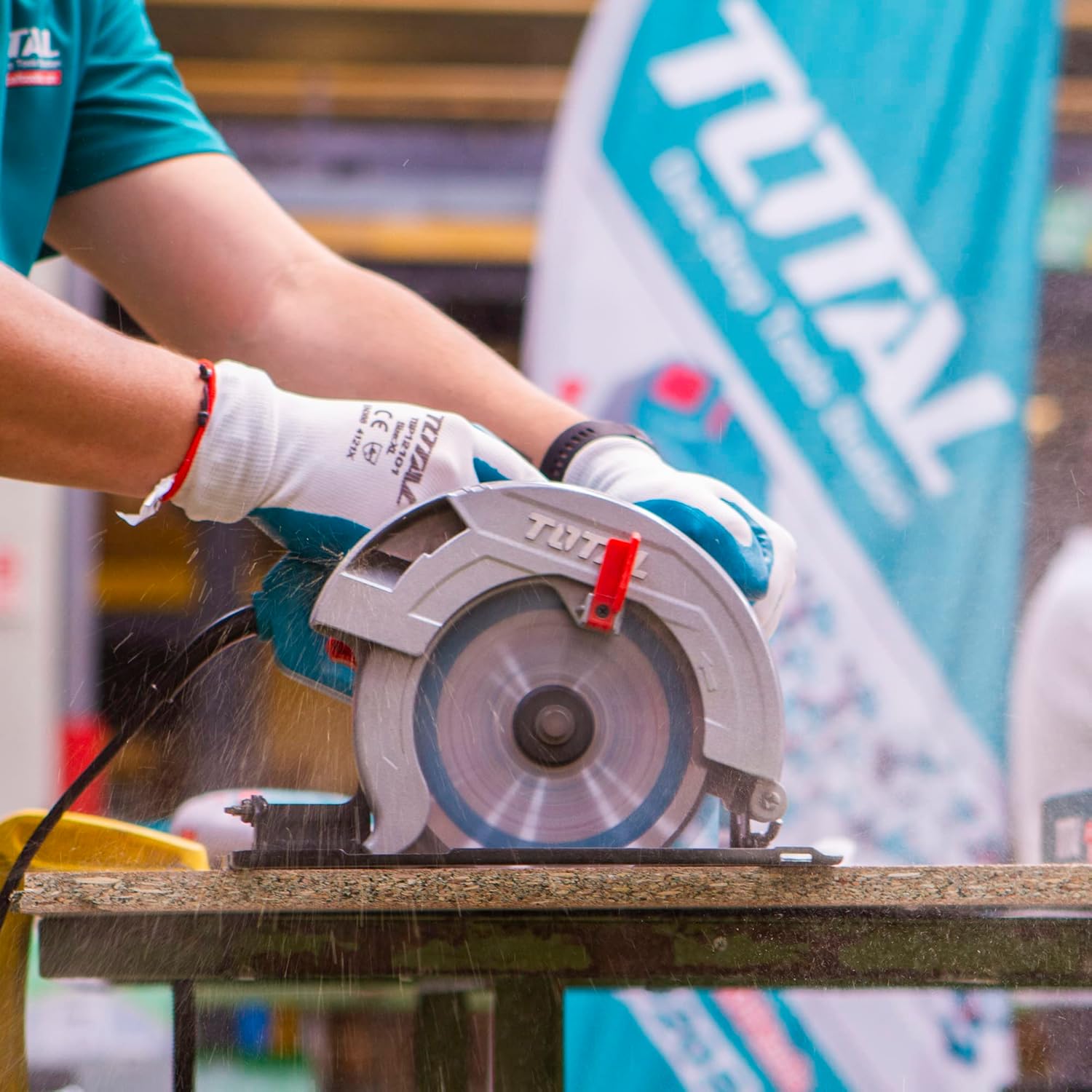

1. Hold godt fast i saven med begge hænder.
2. Juster bladet med din skærelinje.
3. Tryk på tænd/sluk-knappen for at starte motoren. Lad klingen nå fuld hastighed (4800 o/min), før du begynder at save.
4. Skub langsomt saven fremad gennem emnet, og hold et konstant og jævnt tryk. Tving ikke saven.
5. Når savningen er færdig, slip afbryderen og lad klingen stoppe helt, før saven løftes fra emnet.

2. Brug af parallelføringen

Parallelanslaget (længdeanslaget) kan bruges til at lave lige snit parallelt med emnets kant.

1. Skub parallelføringen ind i rillerne på forsiden af ​​bundpladen.
2. Juster føringen til den ønskede bredde fra bladet, og spænd dens låseskrue.
3. Hold føringen fast mod emnets kant under skæringen.

Opretholdelse

Regelmæssig vedligeholdelse sikrer din rundsavs lange levetid og sikker drift.

• Rensning: Efter hver brug skal saven tages ud af stikkontakten, og savsmuld og snavs skal fjernes fra motorventilationsåbningerne, klingebeskyttelsen og bundpladen med en børste eller trykluft.
• Klingepleje: Undersøg bladet regelmæssigt for sløvhed, skader eller manglende tænder. Udskift sløve eller beskadigede blade med det samme.
• Ledningsinspektion: Kontrollér netledningen for snit, flosninger eller skader. Brug ikke saven, hvis ledningen er beskadiget.
• Smøring: Dette værktøj er designet til vedligeholdelsesfri drift. Smør ikke de indvendige komponenter.
• Opbevaring: Opbevar saven på et tørt og sikkert sted utilgængeligt for børn.

Fejlfinding

Specifikationer

Garanti og support

For garantioplysninger eller teknisk support henvises til den officielle Total Tools webwebstedet eller kontakt deres kundeservice. Behold din købskvittering som købsbevis.

Online ressourcer: www.totaltools.com
