Aerocool LUX RGB 650M strømforsyningsenhed brugermanual

1. Introduktion

Denne manual indeholder vigtige oplysninger til sikker og effektiv installation, drift og vedligeholdelse af din Aerocool LUX RGB 650M strømforsyning. Læs venligst denne manual grundigt inden installation og brug for at sikre optimal ydeevne og sikkerhed.

Aerocool LUX RGB 650M er en højtydende strømforsyning designet til at levere stabil og pålidelig strøm til dine pc-komponenter. Den har et stilfuldt RGB LED-design med 13 forudindstillede lyseffekter, der kan styres via en dedikeret knap eller kompatible adresserbare RGB-bundkort.

2. Sikkerhedsoplysninger

ADVARSEL: Høj voltagDer er komponenter til stede inde i strømforsyningsenheden. Åbn ikke låget.asing under ingen omstændigheder. Overlad al service til kvalificeret personale.

• Tag altid netledningen ud af stikkontakten, før du installerer, fjerner eller servicerer strømforsyningen eller andre systemkomponenter.
• Sørg for, at strømforsyningen er installeret i et godt ventileret område, fri for overdreven varme, fugtighed eller støv.
• Bloker ikke ventilationsåbningerne på strømforsyningen.
• Sørg for korrekt jordforbindelse af dit computersystem.
• Brug kun de kabler, der følger med strømforsyningen.
• Dette produkt er kun beregnet til brug i computersystemer. Brug det ikke til andre formål.

3. Pakkens indhold

Kontroller venligst, at alle varer er til stede i din pakke:

• Aerocool LUX RGB 650M strømforsyning
• AC strømledning
• Monteringsskruer
• Brugervejledning (dette dokument)

Figur 3.1: Aerocool LUX RGB 650M strømforsyning. Dette billede viser hovedenheden med de tilsluttede strømkabler og RGB-belysningspanelet på siden.

4. Opsætning og installation

Følg disse trin for at installere din strømforsyning:

1. Forbered dit system: Sørg for, at dit computerkabinet er åbent og tilgængeligt. Afbryd al strøm fra dit system, før du starter installationen.
2. Monter strømforsyningen: Skub forsigtigt strømforsyningen ind i den dertil beregnede strømforsyningsbås i computerens kabinet. Juster skruehullerne på strømforsyningen med dem på kabinettet. Fastgør strømforsyningen med de medfølgende monteringsskruer.
3. Tilslut strøm til bundkortet: Tilslut 24-bens ATX-strømkablet fra strømforsyningen til det tilsvarende 24-bens stik på dit bundkort. Sørg for, at det klikker sikkert på plads.
4. Tilslut CPU-strøm: Tilslut 4+4-bens EPS/CPU-strømkablet fra strømforsyningen til CPU-strømstikket på dit bundkort. Dette er typisk placeret i nærheden af ​​CPU-soklen.
5. Tilslut grafikkortstrøm (hvis relevant): Hvis dit grafikkort kræver ekstra strøm, skal du tilslutte de relevante PCIe 6+2-bens strømkabler fra strømforsyningen til dit grafikkort.
6. Tilslut ydre enheder: Tilslut SATA-strømkabler til dine lagringsdrev (harddiske, SSD'er) og optiske drev. Tilslut Molex-strømkabler til alle andre eksterne enheder, der kræver dem (f.eks. kabinetblæsere, ældre komponenter).
7. Tilslut RGB-synkroniseringskabel (valgfrit): Hvis dit bundkort understøtter adresserbar RGB (ARGB), og du ønsker at synkronisere strømforsyningens RGB-belysning med dit system, skal du tilslutte strømforsyningens ARGB-kabel til en kompatibel +5V ARGB-header på dit bundkort. Se bundkortets manual for placering af headerne. Hvis der ikke tilsluttes til et bundkort, kan RGB'en styres via knappen på strømforsyningen.
8. Kabelstyring: Før alle kabler pænt for at forbedre luftgennemstrømningen og æstetikken i dit kabinet.
9. Tilslut vekselstrøm: Når alle interne tilslutninger er foretaget, skal du tilslutte den medfølgende netledning til strømforsyningens AC-indgang og derefter til en stikkontakt.
10. Tænd: Sørg for, at tænd/sluk-knappen på bagsiden af ​​strømforsyningen er i positionen 'ON' (I). Du kan nu tænde for computeren.

Figur 4.1: Bagside view af strømforsyningen, der viser AC-strømindgangen og hovedafbryderen. Sørg for, at afbryderen er i position 'I' (ON) for at kunne betjene den.

5. Betjeningsvejledning

Aerocool LUX RGB 650M fungerer automatisk, når den er installeret og tændt. Den primære brugerinteraktion involverer styring af RGB-belysningen.

RGB-lysstyring:

LUX RGB 650M tilbyder to metoder til at styre dens lyseffekter:

• Via LED-kontrolknap: Strømforsyningen har en dedikeret LED-kontrolknap, typisk placeret på selve enheden eller tilgængelig via en lille knap på bagsiden. Tryk på denne knap for at skifte mellem 13 forudindstillede lyseffekter, herunder forskellige statiske farver, åndedrætseffekter og dynamiske RGB-tilstande.
• Via adresserbart RGB-bundkort: Hvis du har tilsluttet strømforsyningens ARGB-kabel til en kompatibel +5V ARGB-header på dit bundkort, kan du styre lyseffekterne ved hjælp af dit bundkorts RGB-software (f.eks. ASUS Aura Sync, MSI Mystic Light Sync, Gigabyte RGB Fusion, ASRock Polychrome Sync). Dette giver mulighed for synkroniseret belysning på tværs af hele dit system.

Figur 5.1: Nærbillede af Aerocool LUX RGB-belysningspanelet, vistasing dens levende belysning.

6. Vedligeholdelse

Korrekt vedligeholdelse sikrer strømforsyningens levetid og stabile drift:

• Fjernelse af støv: Rengør regelmæssigt strømforsyningens yderside og dens ventilatorgitter for at forhindre støvophobning. Brug trykluft til forsigtigt at blæse støv ud af ventilationsåbningerne. Sørg for, at systemet er slukket og frakoblet, før du rengør det.
• Ventilation: Sørg for, at strømforsyningens indsugnings- og udstødningsventiler ikke er blokeret af kabler eller andre komponenter. God luftgennemstrømning er afgørende for effektiv køling.
• Miljøforhold: Brug strømforsyningen inden for de anbefalede temperatur- og luftfugtighedsområder. Undgå ekstreme forhold.

7. Fejlfinding

Hvis du støder på problemer med din Aerocool LUX RGB 650M, skal du se følgende almindelige fejlfindingstrin:

• Ingen strøm til systemet:
  • Sørg for, at netledningen er korrekt tilsluttet både strømforsyningen og stikkontakten.
  • Kontroller, at tænd/sluk-knappen på bagsiden af ​​strømforsyningen er i positionen 'ON' (I).
  • Kontrollér alle interne strømforbindelser (24-bens ATX, CPU, PCIe, SATA) for at sikre, at de sidder korrekt.
  • Test stikkontakten med en anden enhed for at bekræfte, at den har strøm.
• Systemet tændes, men der er intet display:
  • Sørg for, at dit grafikkort er korrekt isat i PCIe-slottet, og at alle nødvendige PCIe-strømkabler er tilsluttet.
  • Kontroller, at RAM-modulerne er korrekt installeret.
• RGB-belysning virker ikke:
  • Hvis du bruger LED-kontrolknappen, skal du sørge for at trykke korrekt på den for at skifte mellem effekterne.
  • Hvis du bruger bundkortsynkronisering, skal du kontrollere, at ARGB-kablet er korrekt tilsluttet en +5V ARGB-header (ikke 12V RGB).
  • Sørg for, at dit bundkorts RGB-software er opdateret og konfigureret korrekt.
• Usædvanlige lyde eller lugte:

  Sluk straks dit system, og tag netledningen ud. Forsøg ikke at betjene strømforsyningen. Kontakt Aerocool-support eller din forhandler for at få hjælp.

Hvis problemet fortsætter efter at have fulgt disse trin, bedes du kontakte Aerocools kundesupport eller din forhandler for yderligere assistance. Forsøg ikke at reparere enheden selv.

8. Specifikationer

Nedenfor er de tekniske specifikationer for Aerocool LUX RGB 650M strømforsyningsenhed:

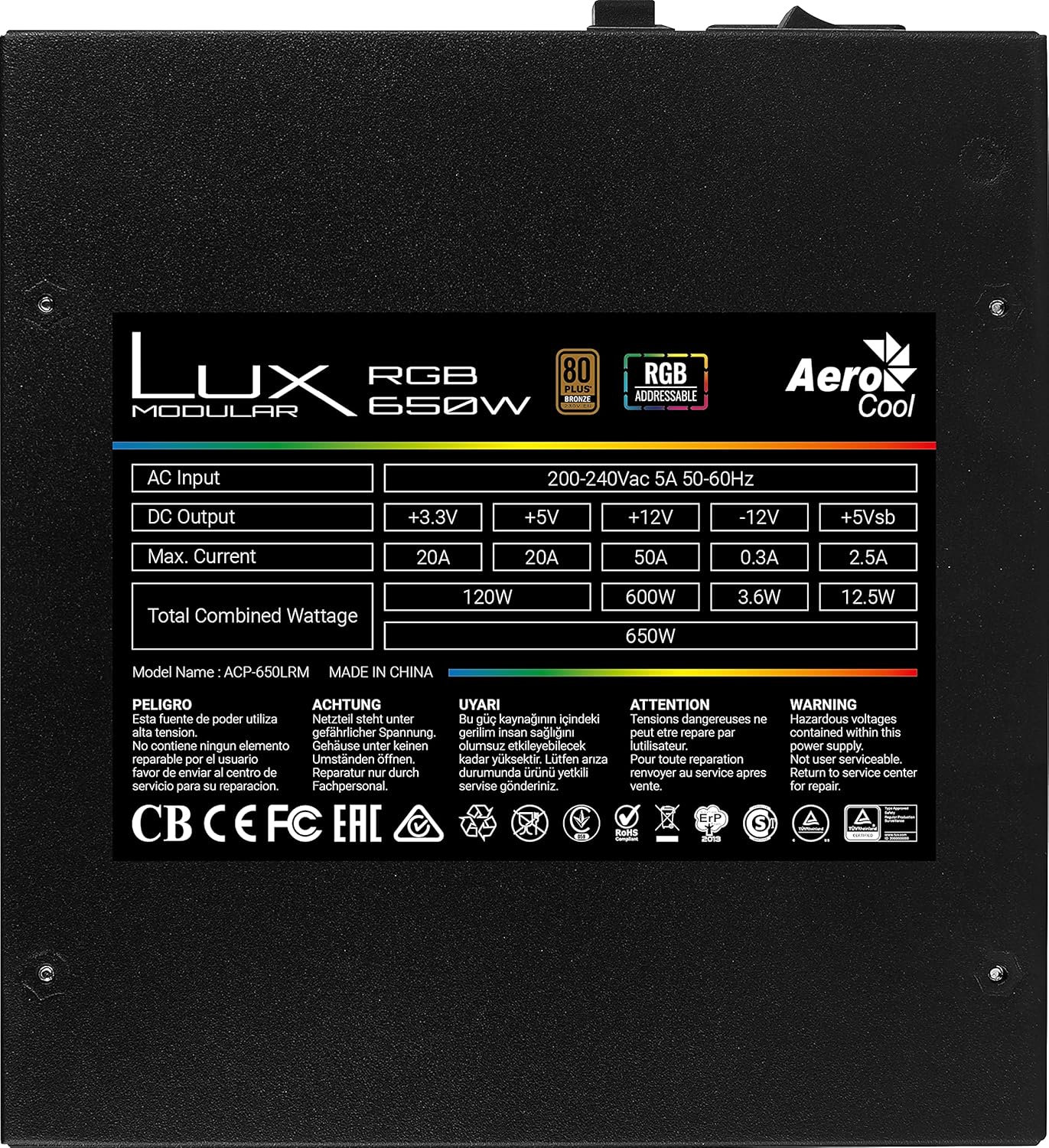

Figur 8.1: Produktmærkat med detaljerede elektriske specifikationer og certificeringer.

9. Garanti og support

Specifikke garantivilkår og -betingelser for Aerocool LUX RGB 650M strømforsyningsenheden kan variere afhængigt af region og forhandler. Se venligst garantikortet, der følger med dit produkt, eller besøg den officielle Aerocool-side. webwebstedet for detaljerede garantioplysninger.

For teknisk support, fejlfindingshjælp ud over denne manual eller garantikrav, bedes du kontakte Aerocools kundesupport eller den forhandler, hvor du købte produktet. Hav dit produktmodelnummer (AEROPGSLUXRGB-650) og serienummer klar, når du kontakter support.

Aerocool Officiel Webwebsted: www.aerocool.io
