Nady 4W-1KU HT Quad True Diversity 1000-kanals professionelt UHF trådløst system

1. Introduktion

Nady 4W-1KU HT Quad True Diversity 1000-kanals professionelle UHF trådløse system er designet til krævende lydapplikationer og tilbyder enestående lydkvalitet og pålidelig ydeevne. Dette system har automatisk scanning på tværs af 1,000 UHF-kanaler for interferensfri drift og hurtig sendersynkronisering. Med True Diversity-kredsløb og robust metalkonstruktion sikrer det maksimal rækkevidde og minimerer signaludfald. Den 1U rackmonterbare receiver tilbyder fleksible udgangsforbindelser (XLR eller 6,35 mm).

Figur 1.1: Nady 4W-1KU HT Quad trådløst system, der viser hovedmodtagerenheden og fire HT-1KU håndholdte mikrofoner.

2. Pakkens indhold

Bekræft at alle komponenter er til stede i din pakke:

• 1 x 4W-1KU Quad-modtager
• 4 x HT-1KU håndholdte sendere (mikrofoner)
• 1 x strømadapter (AC/DC)
• 2 x aftagelige antenner
• Rackmonteringssæt (beslag, skruer, antenneforlængerkabler)

Figur 2.1: Medfølgende tilbehør: aftagelige antenner, rackmonteringshardware og antenneforlængerkabler.

Figur 2.2: Nady HCD9-100 strømadapteren til modtagerenheden.

3. System overview

3.1. 4W-1KU Quad-modtager

Modtagerenheden indeholder fire uafhængige trådløse modtagere, der leverer 1000 valgbare UHF-frekvenser pr. kanal. Den har True Diversity-kredsløb for forbedret signalstabilitet og et baggrundsbelyst LCD-display til visning af frekvens, lydstyrke og RF-signalstyrke.

Figur 3.1: Frontpanel på 4W-1KU Quad-modtageren, der viser individuelle kanaldisplays og kontroller.

Figur 3.2: Øverste billede viser bagpanelet med XLR- og 6,3 mm udgange samt antennetilslutninger. Nederste billede viser frontpanelet.

Kontrol og indikatorer på frontpanelet:

• POWER -knap: Tænder/slukker enheden.
• LCD-skærm: Viser kanalnummer, gruppe, lydstyrke, RF-signalstyrke og batteriniveau.
• OP/NED knapper: Naviger i menuer og juster indstillinger.
• SET -knap: Bekræfter valg.
• IR-synkroniseringsvindue: Til automatisk frekvenssynkronisering med sendere.
• MUTE-niveaukontrol: Justerer squelch-niveauet for hver kanal.

Tilslutninger bagpanel:

• Antennestik: Til fastgørelse af de medfølgende antenner.
• XLR udgange: Fire balancerede XLR-mikrofonniveauudgange (en for hver kanal).
• 1/4" ubalanceret udgang: Blandet linjeniveau lydudgang.
• DC-indgang: Til tilslutning af strømadapteren.

3.2. HT-1KU håndholdt sender (mikrofon)

Den håndholdte mikrofon HT-1KU har et metalhus for holdbarhed og Nady DM-10 neodym-pickup for klar lyd og maksimal feedback-afvisning. Den inkluderer et LCD-display til overvågning af gruppe, kanal, lydniveau og batteristatus.

Figur 3.3: Den håndholdte mikrofon HT-1KU med LCD-display.

Senderens kontroller og indikatorer:

• POWER -knap: Tænder/slukker mikrofonen.
• LCD-skærm: Viser gruppe, kanal, lydniveau og batteriniveau.
• INDSTIL/OP/NED-knapper: Til navigering i menuer og justering af RF-effekt (Høj/Lav).
• IR vindue: Til modtagelse af frekvenssynkronisering fra modtageren.

4. Opsætning

4.1. Udpakning og indledende inspektion

Fjern forsigtigt alle komponenter fra emballagen. Undersøg hver vare for tegn på skade. Hvis nogen vare er beskadiget eller mangler, skal du straks kontakte Nadys kundesupport.

4.2. Modtagerplacering og tilslutninger

1. Placering: Placer 4W-1KU-modtageren på et stabilt sted, ideelt set i et standard 19-tommer udstyrsstativ. Sørg for tilstrækkelig ventilation omkring enheden.
2. Antenne installation: Fastgør de to medfølgende antenner til antennestikkene på bagpanelet af modtageren. For optimal rækkevidde og minimal interferens kan du bruge de medfølgende forlængerkabler til at montere antennerne på frontpanelet af racket eller i et frit udsyn.
3. Lydudgangsforbindelse:
   • For individuelle mikrofonudgange skal du tilslutte XLR-kabler fra receiverens balancerede XLR-udgange (CH1, CH2, CH3, CH4) til de tilsvarende indgange på din lydmixer eller amplivligere.
   • For en blandet udgang fra alle fire mikrofoner skal du tilslutte et 6,35 mm monokabel fra receiverens ubalancerede 6,35 mm udgang til en line-level indgang på dit lydudstyr.
4. Strømtilslutning: Tilslut den medfølgende AC/DC-strømadapter til DC-indgangen på bagsiden af ​​receiveren, og sæt derefter adapteren i en passende stikkontakt.

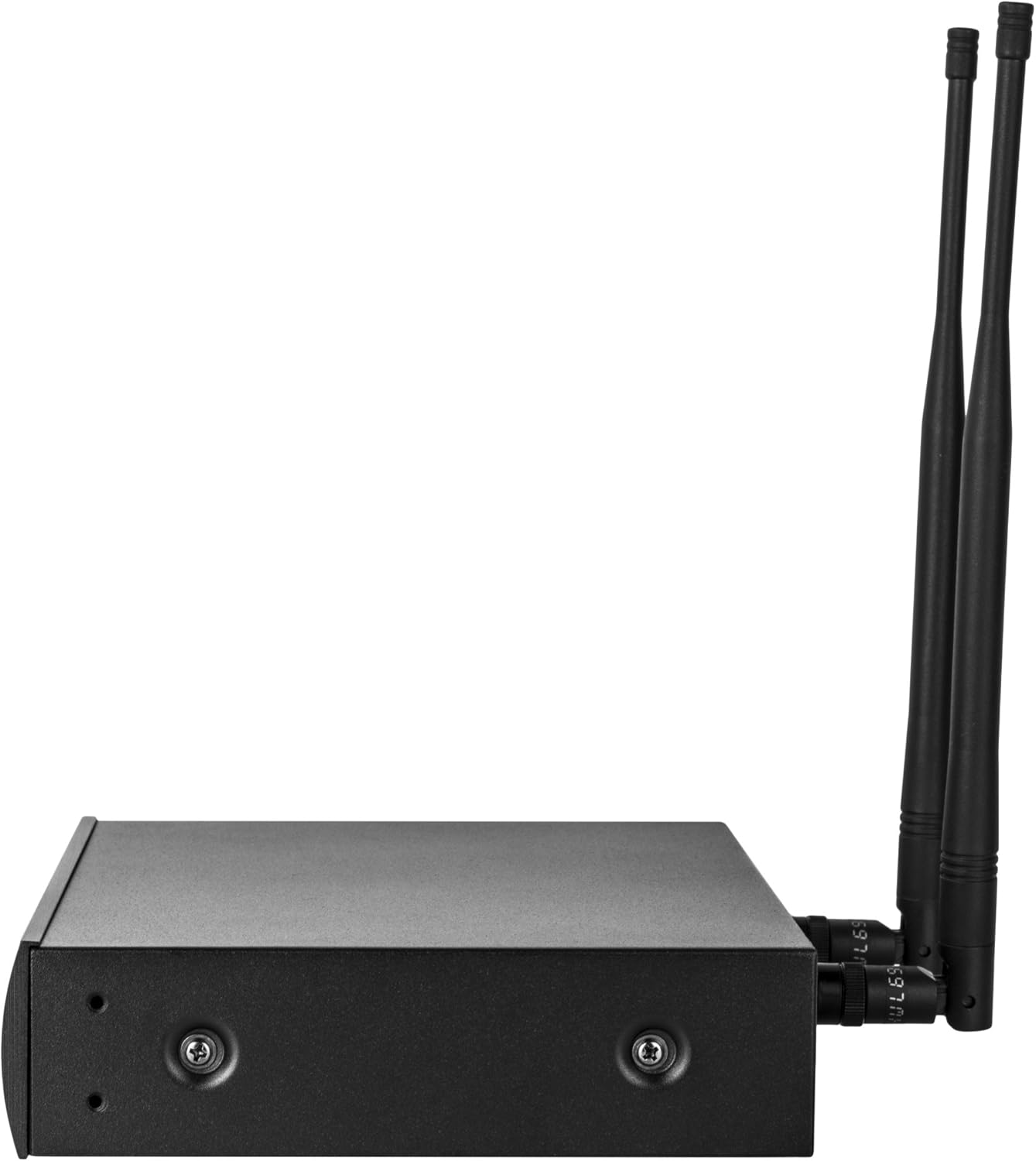

Figur 4.1: Side view af modtageren, der illustrerer antennens fastgørelsespunkter.

4.3. Installation af senderbatteri

Hver HT-1KU håndholdt sender kræver to AA-batterier for at fungere.

1. Skru den nederste hætte af den håndholdte mikrofon.
2. Isæt to nye AA-batterier, og overhold den korrekte polaritet (+/-) som angivet i batterirummet.
3. Skru bunddækslet forsvarligt tilbage på mikrofonen.

Note: Brug altid nye batterier af høj kvalitet for optimal ydeevne og batterilevetid. Fjern batterierne, hvis senderen ikke skal bruges i en længere periode.

5. Betjeningsvejledning

5.1. Tænd for systemet

1. Tryk på MAGT knappen på frontpanelet af 4W-1KU-modtageren. LCD-displayene lyser.
2. For hver håndholdt HT-1KU-sender skal du trykke og holde dens MAGT knappen, indtil LCD-displayet tændes.

5.2. Kanalvalg og synkronisering

4W-1KU-systemet tilbyder 1000 valgbare UHF-frekvenser pr. kanal og har en automatisk synkroniseringsfunktion.

1. Automatisk kanalscanning (Autoscan):
   • Vælg den ønskede kanal (f.eks. CH1) på receiveren ved hjælp af OP/NED-knapperne.
   • Tryk på SÆT knappen for at åbne kanalvalgsmenuen.
   • Naviger til indstillingen "SCAN" og tryk på SÆTModtageren scanner automatisk efter en klar, interferensfri frekvens.
2. Automatisk senderparring (IR-synkronisering):
   • Når en ledig frekvens er valgt på modtageren, skal du sørge for, at den sender, du vil parre, er tændt.
   • Juster IR-vinduet på senderen med IR-synkroniseringsvinduet på modtageren (for den tilsvarende kanal).
   • Start IR-synkroniseringsprocessen på receiveren (normalt ved at trykke på en dedikeret SYNC-knap eller vælge "SYNC" i menuen). Frekvensoplysningerne vil blive transmitteret til mikrofonen.
   • Senderens display bør opdateres og vise den nye frekvens, hvilket indikerer vellykket parring.
3. Manuel kanalvalg (Avanceret): For specifikke frekvenskrav kan du manuelt vælge kanaler på modtageren og derefter bruge IR Sync til at overføre indstillingen til senderen. Se modtagerens LCD-menu for detaljerede instruktioner til manuel indstilling.

5.3. Justering af lydniveauer

Receiveren har individuelle lydstyrkekontroller for hver kanal. Juster disse kontroller for at opnå det ønskede udgangsniveau for din lydmixer eller ampStart med receiverens lydstyrke på et moderat niveau, og finjuster den på din mixer.

5.4. Indstillinger for RF-strøm (sender)

De håndholdte HT-1KU-sendere tilbyder valgbar RF-udgangseffekt (Høj/Lav).

• Høj (+14dBm / 25mW typisk): Bruges for maksimal rækkevidde og i miljøer med høj RF-interferens.
• Lav (typisk +4 dBm / 2.5 mW): Bruges til kortere rækkevidder for at spare batterilevetid og minimere interferens med andre trådløse systemer i nærheden.

For at ændre RF-effektindstillingen skal du åbne menuen på den håndholdte senders LCD-display ved hjælp af knapperne SET/UP/DOWN.

6. Vedligeholdelse

6.1. Rensning

• Tør modtageren og senderne af med en blød, tør klud.
• For genstridigt snavs, brug en let damp klud og tør derefter grundigt.
• Brug ikke slibende rengøringsmidler, opløsningsmidler eller stærke kemikalier, da disse kan beskadige overfladen og de indvendige komponenter.

6.2. Udskiftning af batteri

Udskift AA-batterierne i de håndholdte sendere, når batteriindikatoren på LCD-displayet viser lav strøm. Udskift altid alle batterier i en sender på samme tid med nye.

6.3. Opbevaring

Når systemet ikke er i brug i længere perioder, skal det opbevares køligt og tørt, væk fra direkte sollys og ekstreme temperaturer. Fjern batterierne fra senderne før opbevaring for at forhindre lækage og skader.

7. Fejlfinding

Dette afsnit omhandler almindelige problemer, du kan støde på med dit Nady 4W-1KU HT Quad trådløse system.

8. Specifikationer

9. Garanti og support

Nady Systems er dedikeret til at give den bedst mulige brugeroplevelse. Siden 1976 har Nady været et amerikansk mærke med et amerikansk kundeservicecenter og gyldige produktgarantier.

For garantioplysninger, teknisk support eller serviceforespørgsler, besøg venligst den officielle Nady webwebstedet eller kontakt deres kundeserviceafdeling. Du kan også besøge Nady-butikken på Amazon for yderligere information og produktressourcer.

Gem venligst dit købsbevis for garantikrav.
