Revolt Digital Stik Termostat ZX-2630 Brugsanvisning

1. Introduktion

Tak, fordi du har valgt den digitale termostat med stikkontakt fra Revolt, ZX-2630. Denne enhed er designet til automatisk at styre varme- eller køleapparater ved at opretholde en ønsket temperatur. Læs venligst denne manual omhyggeligt inden brug for at sikre korrekt drift og maksimere produktets levetid.

2. Sikkerhedsoplysninger

• Sørg for, at termostaten er tilsluttet en korrekt jordet stikkontakt.
• Overskrid ikke den maksimale belastningskapacitet på 3680 W (16 A).
• Enheden eller dens sensor må ikke nedsænkes i vand eller andre væsker.
• Opbevares utilgængeligt for børn. Børnesikringen kan aktiveres for ekstra sikkerhed.
• Åbn ikke enheden casing. Reparationer bør kun udføres af kvalificeret personale.
• Undgå at placere sensoren i direkte sollys, i nærheden af ​​varmekilder eller i træk, da dette kan påvirke temperaturaflæsningerne.

3. Pakkens indhold

• Revolt Digital Stik Termostat ZX-2630
• Temperatursensor med 3 meter kabel
• Brugermanual

Billede: Revolt Digital Plug-termostaten med temperatursensor, vist spiralformet.

4. Produktet er slutview

Revolt Digital Plug Thermostat ZX-2630 har et stort LCD-display og intuitive knapper til nem temperaturstyring og programmering.

Billede: Forside view af termostaten, med fremhævelse af displayet, betjeningsknapperne og den integrerede strømstikkontakt.

4.1. komponenter

• LCD-skærm: Viser aktuel rumtemperatur, indstillet temperatur, klokkeslæt, ugedag og driftstilstande.
• Power knap: Tænder/slukker enheden.
• Indstil knap: Går ind i programmeringstilstand.
• OK knap: Bekræfter valg.
• Op/Ned knapper: Juster værdier og naviger i menuer.
• Integreret stikkontakt: Til tilslutning af varme- eller køleapparater.
• Temperatursensor: Ekstern sonde med et 3 meter langt kabel til nøjagtig temperaturmåling.

Billede: Side og bagside views af termostaten, der viser stikket og ventilationsåbningerne.

5. Opsætning

1. Indsæt batteri: Enheden har et integreret knapcellebatteri til backuphukommelse. Sørg for, at det fungerer.
2. Tilslut sensor: Sæt temperaturfølerkablet i den dertil beregnede port på termostaten.
3. Positionssensor: Placer temperatursensoren i det område, hvor du vil måle temperaturen. Det 3 meter lange kabel giver mulighed for fleksibel placering væk fra selve termostaten for mere præcise aflæsninger. Undgå direkte sollys, træk eller nærhed til varmekilder.
4. Tilslut termostat: Sæt termostaten i en almindelig 230V stikkontakt.
5. Tilslut apparat: Sæt stikket til dit varme- eller køleapparat (f.eks. varmeapparat, klimaanlæg) i stikkontakten på forsiden af ​​termostaten.

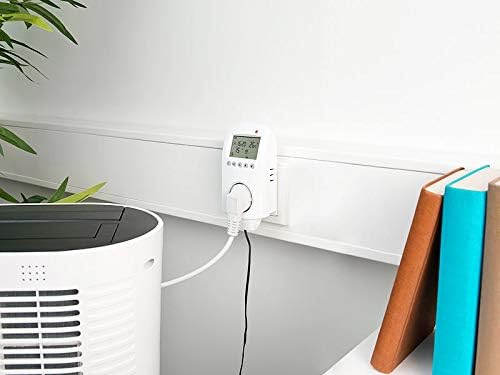

Billede: Termostaten er tilsluttet en væg, med dens sensor udtrukket og forbundet til et klimaanlæg.

6. Driftstilstande

Termostaten tilbyder både automatiske og manuelle driftstilstande samt en frostsikringsfunktion.

6.1. Automatisk tilstand

I automatisk tilstand følger termostaten din programmerede ugentlige tidsplan for at tænde eller slukke det tilsluttede apparat og opretholde den ønskede temperatur på bestemte tidspunkter.

6.2. Manuel tilstand

Manuel tilstand giver dig mulighed for at indstille en konstant måltemperatur, som termostaten vil opretholde, indtil du skifter tilbage til automatisk tilstand eller ændrer indstillingen. Dette er nyttigt til midlertidige justeringer.

6.3. Antifrostfunktion

Frostsikringsfunktionen er en sikkerhedsfunktion. Hvis den omgivende temperatur, der måles af sensoren, falder til under 2 °C, aktiverer termostaten automatisk det tilsluttede varmeapparat, uanset den aktuelle driftstilstand eller programmerede indstillinger, for at forhindre frost.

7. Programmering

Termostaten muliggør individuel ugentlig programmering for at optimere energiforbrug og komfort.

7.1. Indstilling af tid og dag

1. Tryk på Sæt knappen gentagne gange, indtil klokkeslæt eller dagsindstilling blinker.
2. Brug Up og Ned knapper for at justere værdien.
3. Trykke OK for at bekræfte og gå til den næste indstilling.

7.2. Ugentlig program

Du kan indstille op til 6 tænd/sluk-tider for mandag til fredag ​​og 2 tænd/sluk-tider for lørdag og søndag. Hvert tænd/sluk-tidspunkt inkluderer en måltemperatur.

1. Tryk på Sæt knappen, indtil programmeringstilstanden for ugeskemaet vises.
2. Brug Up og Ned knapperne til at vælge dagsgruppen (man-fre eller lør-søn) og den specifikke skifteperiode (f.eks. P1, P2).
3. Trykke OK for at indtaste tidsindstillingen for den periode. Juster med Op/Ned, bekræft med OK.
4. Indstil derefter måltemperaturen for den periode. Juster med Op/Ned, bekræft med OK.
5. Gentag for alle ønskede skifteperioder.
6. Afslut programmeringstilstand ved at trykke på Sæt indtil det normale display vises, eller vent på automatisk afslutning.

7.3. Timer funktion

Timerfunktionen giver mulighed for to justerbare tidspunkter for at tænde og slukke enheder, uafhængigt af det ugentlige program.

1. Få adgang til timerindstillingerne via Sæt knap.
2. Indstil den ønskede ON-tid og OFF-tid ved hjælp af Op/Ned og OK knapper.
3. Aktiver timerfunktionen efter behov.

8. Avancerede indstillinger

Termostaten har avancerede indstillinger til finjustering af driften, såsom hysterese og temperaturkalibrering.

8.1. Hysterese (temperaturforskel)

Hystereseindstillingen (ofte mærket som A2 i avancerede menuer) bestemmer temperaturforskellen omkring sætpunktet, før apparatet tænder eller slukker. For eksempelampHvis den er indstillet til 1 °C, og målet er 22 °C i varmetilstand, tænder varmelegemet ved 21 °C og slukker ved 23 °C. Standardindstillingen er ofte 2 °C (hvilket betyder et udsving på 4 °C), men den kan typisk reduceres til 1 °C (for et udsving på 2 °C) for mere præcis kontrol.

8.2. Temperaturkalibrering

Hvis du har mistanke om, at temperaturføleren er unøjagtig, kan du kalibrere den (ofte mærket som A5). Sammenlign termostatens aflæsning med et kendt nøjagtigt termometer placeret ved siden af ​​føleren. Juster kalibreringsværdien, så den matcher den nøjagtige aflæsning. Vær forsigtig, når du ændrer denne indstilling, da forkert kalibrering vil føre til unøjagtig temperaturkontrol.

8.3. Valg af opvarmnings-/køletilstand

Enheden kan fungere i enten varme- eller køletilstand (ofte mærket som A8). Sørg for, at den korrekte tilstand er valgt, afhængigt af om du styrer en varmelegeme eller et klimaanlæg. I varmetilstand tænder apparatet, når temperaturen falder under den indstillede værdi. I køletilstand tænder det, når temperaturen stiger over den indstillede værdi.

9. Vedligeholdelse

• Rensning: Tør enheden af ​​med en blød, tør klud. Brug ikke slibende rengøringsmidler eller opløsningsmidler.
• Sensorpleje: Hold temperatursensoren ren og fri for støv eller snavs for at sikre nøjagtige aflæsninger.
• Udskiftning af batteri: Det integrerede knapcellebatteri fungerer som backup til indstillinger. Hvis indstillingerne går tabt under strømafbrydelsetage. Batteriet skal muligvis udskiftes. Kontakt en kvalificeret tekniker for at få udskiftet batteriet.

10. Fejlfinding

11. Specifikationer

• Model: ZX-2630
• Strømkilde: 230V AC, 50/60Hz
• Maksimal belastning: 3680 W / 16 A
• Temperaturindstillingsområde: 1 °C til 70 °C (i trin på 0.5 °C)
• Temperaturfølerkabellængde: 3 meter
• Temperatur nøjagtighed: +/- 1 ° C
• Vise: XXL LCD-skærm med flere linjer (5 cm / 2" diagonalt)
• Programmering: Individuelt justerbart ugeprogram (6 perioder man-fre, 2 perioder lør-søn)
• Særlige funktioner: Automatisk programmering, Frostsikring, Børnesikring, Timerfunktion
• Backuphukommelse: Integreret knapcellebatteri
• Dimensioner (uden stik): Cirka 62 x 135 x 34 mm
• Varens vægt: Cirka 265 g
• Materiale: Termostatprop med sonde

12. Garanti og support

Dette Revolt-produkt er dækket af en standard producentgaranti. For detaljerede garantivilkår, teknisk support eller serviceforespørgsler henvises til den dokumentation, der fulgte med dit køb, eller kontakt din forhandler. Gem din købsbevis til garantikrav.
