Indledning
Denne manual indeholder omfattende instruktioner til sikker og effektiv betjening, vedligeholdelse og fejlfinding af dit FLIR K45 højtydende termografikamera. FLIR K45 er designet til at give klare termografibilleder i udfordrende miljøer, hvilket hjælper med navigation og beslutningstagning.
Figur 1: FLIR K45 termisk kamera i drift, der viser et termisk kamera view.
Sikkerhedsoplysninger
Læs og forstå altid alle sikkerhedsadvarsler og instruktioner, før du bruger FLIR K45-kameraet. Undladelse af at gøre dette kan resultere i personskade eller beskadigelse af enheden.
- Udsæt ikke kameraet for temperaturer, der overstiger dets driftsgrænser (op til 500 °C i 5 minutter).
- Sørg for, at batteriet er korrekt opladet og installeret før brug.
- Undgå direkte udsættelse af linsen for ekstreme varmekilder, når den ikke er i brug til termografi.
- Enheden er vandtæt (IP67), men undgå længere tids nedsænkning i vand.
Produktkomponenter
FLIR K45-pakken indeholder følgende:
- FLIR K45 termisk kamera
- Lithium-ion-batteri (inkluderet)
- Ladestation (hvis relevant, baseret på billedet)
- USB kabel
- Strømadapter
- Dokumentation

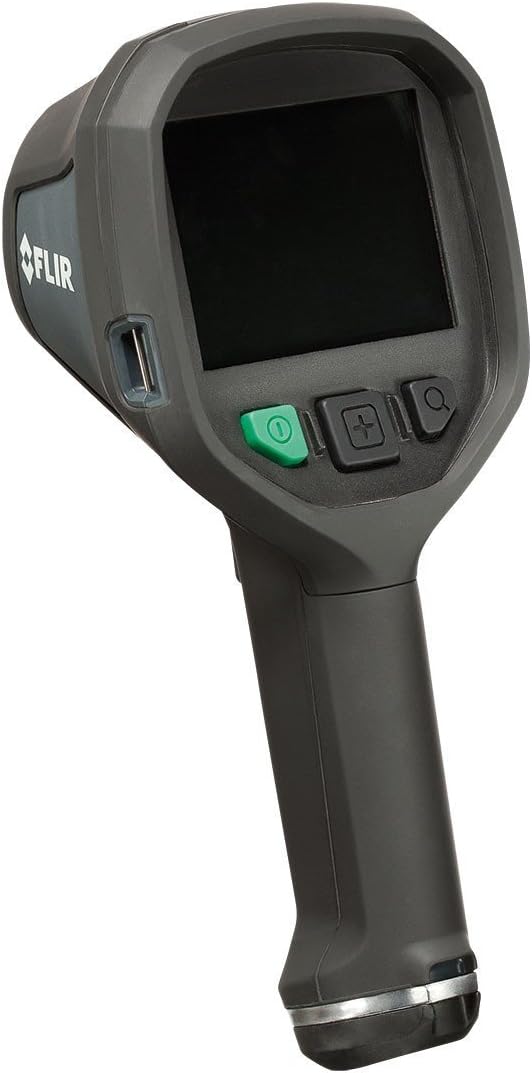

Figur 2: Forside view af FLIR K45-kameraet, der viser skærmen og kontrolknapperne.
Figur 3: Forside view af FLIR K45, der fremhæver den termiske linse.
Opsætning
1. Opladning af batteriet
FLIR K45 bruger et lithium-ion-batteri. Oplad batteriet helt inden første brug. Tilslut kameraet til opladningsdokken eller direkte til en strømadapter via USB-kablet.

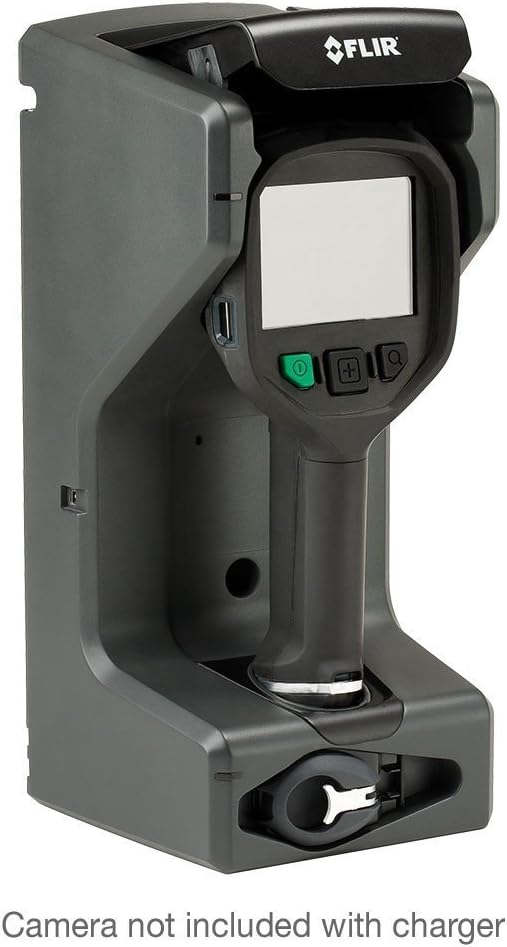

Figur 4: FLIR K45 i opladningsstationen. Kamera medfølger ikke til opladeren.
2. Isætning af batteriet
Find batterirummet, typisk i bunden af håndtaget. Isæt det opladede litium-ion-batteri, og sørg for, at det klikker sikkert på plads.
3. Første opstart
Tryk på tænd/sluk-knappen (grøn knap) og hold den nede for at tænde enheden. Den 4-tommer store skærm lyser op og viser FLIR-logoet efterfulgt af termisk billedfremføring.
Betjeningsvejledning
1. Grundlæggende betjening
Ret kameraet mod det pågældende område. Termografisk billede vises på den 4-tommer store skærm. K45 giver et skarpt termografisk billede på 240 x 180 pixels, forbedret af FSX™ Flexible Scene Enhancement for forbedrede detaljer.
Figur 5: Eksampaf et termisk billede taget med FLIR K45, der indikerer temperaturvariationer.
2. Billedtilstande
FLIR K45 tilbyder flere billedtilstande til optimering viewtil forskellige scenarier. Brug knappen til valg af tilstand (ofte angivet med et plus/minus- eller menuikon) til at gennemgå disse muligheder:
- IR-billede: Standard infrarød termisk view.
- TI Grundlæggende brandbekæmpelsestilstand: Optimeret til generelle brandbekæmpelsesscenarier.
- Sort-hvid brandbekæmpelsestilstand: Giver en monokrom termisk belysning med høj kontrast view.
- Brandtilstand: Specifik tilstand til analyse af brandscener.
- Søge-og-redningstilstand: Forbedrer synligheden for at lokalisere personer.
- Varmedetekteringstilstand: Fremhæver områder med betydelig varme.
- Miniaturegalleri: Tillader vedrview af gemte billeder.
Figur 6: Detalje af FLIR K45-kontrolknapperne til navigation og valg af tilstand.
3. Optagelse af billeder
For at tage et termisk billede skal du trykke på den angivne optageknap (se enhedens fysiske knapper, ofte en trigger eller en specifik knap på kontrolpanelet). Billederne gemmes i den interne hukommelse eller på et isat SD-kort.
Opretholdelse
1. Rengøring af kameraet
Rengør kamerahuset regelmæssigt med reklameamp klud. Brug en blød, fnugfri klud, der er specielt designet til optiske overflader, til linsen. Brug ikke slibende rengøringsmidler eller opløsningsmidler.
2. Batteripleje
For at forlænge batteriets levetid bør du undgå at aflade batteriet helt ofte. Opbevar kameraet og batteriet et køligt og tørt sted, når de ikke er i brug i længere perioder.
Fejlfinding
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Kameraet tænder ikke. | Lavt eller afladet batteri. | Oplad batteriet helt. |
| Billedet er sløret eller uklart. | Snavset linse; ekstrem temperaturforskel. | Rengør linsen; lad kameraet vænne sig til omgivelserne. |
| Kan ikke gemme billeder. | Hukommelsen er fuld, eller der er ikke isat noget SD-kort. | Slet gamle billeder, eller indsæt et kompatibelt SD-kort. |
Hvis du støder på problemer, der ikke er nævnt her, bedes du henvise til supportafsnittet for yderligere hjælp.
Specifikationer
| Feature | Detalje |
|---|---|
| Model | FLIR K45 |
| Termisk opløsning | 240 x 180 pixels |
| Skærmstørrelse | 4-tommer (11 cm) |
| Nøjagtighed | ±4 °C (±7.2 °F) eller ±4 % af aflæsningen (ved omgivelsestemperatur 10 °C til 35 °C) |
| Holdbarhed | Tåler fald på 2 meter, IP67 vandtæt |
| Driftstemperatur | Fuldt funktionsdygtig op til 500°F (5 minutter) |
| Batteritype | 1 lithium-ion batteri (medfølger) |
| Produktdimensioner | 4.7 x 4.9 x 11 tommer |
| Varens vægt | 1 pund |
| Medietype | SD-kort |
Garantioplysninger
FLIR K45-kameraet er beskyttet af FLIRs 2-5-10-garanti:
- 2 år til batterier.
- 5 år til kameraet.
- 10 år for detektoren.
For detaljerede garantivilkår henvises til den officielle FLIR webwebsted eller kontakt kundesupport.
Kundesupport
For teknisk assistance, service eller yderligere oplysninger vedrørende dit FLIR K45 termografikamera, bedes du kontakte FLIRs kundesupport eller besøge den officielle FLIR-side. webwebsted.
Du kan også besøge FLIR-butik på Amazon for produktinformation og ressourcer.
Produktvideoer
Der blev ikke leveret officielle produktvideoer fra sælgeren i de tilgængelige data til indlejring i denne manual.
