Sharkoon V1000 PC-kabinet Brugsanvisning

Produkt overview

Sharkoon V1000 er et alsidigt Micro ATX PC-kabinet designet til forskellige computerbehov, fra krævende kontoropsætninger til kompakte multimediestationer eller gaming-pc'er. Trods sine kompakte dimensioner på 17.7 x 7.6 x 15.8 tommer tilbyder det ampplads til komponenter, der typisk findes i større ATX-kabinetter. Nøglefunktionerne inkluderer en dedikeret strømforsyningstunnel til diskret installation og forbedret luftstrøm, et trådløst frontpaneldesign og aftagelige støvfiltre for nem vedligeholdelse.

Nøglefunktioner:

• Strømforsyningstunnel for ren kabelhåndtering og forbedret termisk ydeevne.
• Trådløst frontpaneldesign for nem adgang og vedligeholdelse.
• Aftageligt støvfilter for nem rengøring og systemlevetid.
• Afkoblet strømforsyningspude for at reducere vibrationer og støj.
• Variable ventilatorkonfigurationsmuligheder for optimeret køling.
• Understøttelse af en radiator i frontpanelet til avancerede køleløsninger.

Figur 1: Vinklet front view af Sharkoon V1000 PC-kabinettet, vistasing dets slanke sorte design og mesh-frontpanel.

Opsætning og installation

Dette afsnit indeholder generelle retningslinjer for opsætning af dit Sharkoon V1000 PC-kabinet og installation af vigtige komponenter. Se altid dine komponentmanualer for specifikke installationsinstruktioner.

1. Forberedelse af sagen

1. Udpakning: Tag forsigtigt etuiet ud af emballagen. Undersøg for eventuelle forsendelsesskader.
2. Adgang til interiøret: Fjern sidepanelerne. Dette indebærer typisk at løsne fingerskruerne bag på kabinettet og skubbe panelerne bagud.

Figur 2: Interiør view af Sharkoon V1000, der viser bundkortbakken, drevbåsene og strømforsyningstunnelen.

2. Installation af strømforsyning

V1000 har en dedikeret strømforsyningstunnel i bunden for en ren opbygning.

1. Placer strømforsyningsenheden (PSU) i tunnelen fra bagsiden af ​​kabinettet.
2. Fastgør strømforsyningen med skruer fra bagsiden af ​​kabinettet.
3. Før de nødvendige kabler gennem udskæringerne i tunnelen for tilslutning til komponenter.

3. Installation af bundkort

V1000 understøtter mATX-bundkort.

1. Installer I/O-skjoldet i den bageste åbning af kabinettet.
2. Juster bundkortet med de forudinstallerede afstandsstykker. Sørg for, at alle skruehuller er justeret.
3. Fastgør bundkortet med de medfølgende skruer.

Figur 3: Bagside view af Sharkoon V1000, der viser I/O-skærmudskæringen, udvidelsesstik og monteringsområde til strømforsyning.

4. Drevinstallation

Installer dine lagerdrev (HDD'er/SSD'er) i de angivne båse. Se kabinettets interne struktur for specifikke placeringer af båse og monteringsmekanismer.

5. Tilslutninger på frontpanelet

Tilslut frontpanelkablerne (USB, lyd, strøm-/nulstillingsknapper, LED'er) til de relevante headere på dit bundkort. Se bundkortets manual for placering af headerne.

Figur 4: Vinklet foroven-forfra view af Sharkoon V1000, med fremhævelse af det forreste I/O-panel med USB-porte og lydstik.

Betjening af dit pc-kabinet

Når alle komponenter er installeret og tilsluttet, kan du begynde at bruge din pc. Sharkoon V1000 er designet til optimal luftgennemstrømning og brugervenlighed.

Tænder

Tryk på tænd/sluk-knappen på det øverste frontpanel af kabinettet for at tænde dit system. Strøm-LED'en lyser.

Figur 5: Forside view af Sharkoon V1000, der viser mesh-frontpanelet og den topmonterede tænd/sluk-knap og I/O-porte.

Blæser konfiguration

V1000 tilbyder variabel ventilatorkonfiguration. Sørg for, at ventilatorerne er installeret, så de skaber positivt eller negativt tryk efter behov for optimal køling. Kabinettet understøtter 120 mm ventilatorer.

Opretholdelse

Regelmæssig vedligeholdelse er med til at sikre dine pc-komponenters levetid og optimale ydeevne.

Rengøring af støvfilter

Sharkoon V1000 har aftagelige støvfiltre. Det anbefales at rengøre disse filtre hver 1-3 måneder, afhængigt af dine omgivelser, for at opretholde god luftgennemstrømning og forhindre støvophobning inde i kabinettet.

1. Find og fjern forsigtigt støvfiltrene (f.eks. forreste, øverste, nederste).
2. Rengør filtrene med trykluft, en blød børste eller skyl dem med vand (sørg for, at de er helt tørre, inden de monteres igen).
3. Geninstaller de rene støvfiltre.

Generel rengøring

Tør ydersiden af ​​kabinettet af med en blød, tør klud.amp klud. Undgå slibende rengøringsmidler eller opløsningsmidler.

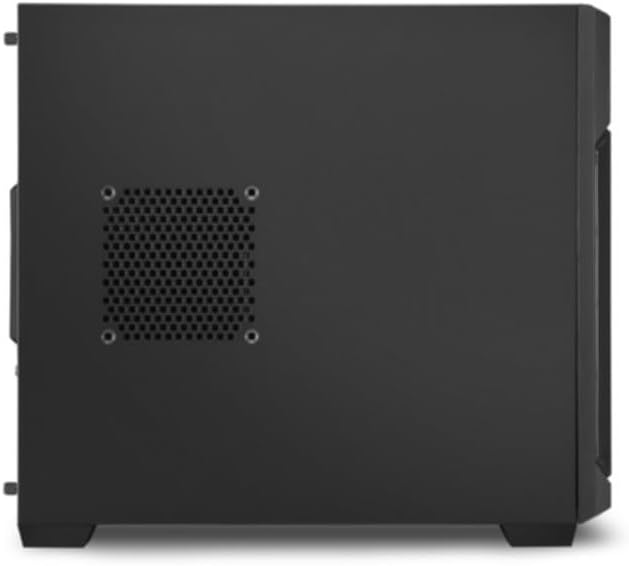

Figur 6: Side view af Sharkoon V1000, der viser ventilationsudskæringerne, som kan have tilhørende støvfiltre.

Fejlfinding

Dette afsnit omhandler almindelige problemer, du kan støde på med dit pc-kabinet.

Ingen strøm / Systemet starter ikke

• Sørg for, at strømforsyningen (PSU) er korrekt tilsluttet stikkontakten, og at tænd/sluk-knappen på PSU'en er i 'ON'-positionen.
• Kontroller, at kablet til tænd/sluk-knappen på frontpanelet er korrekt tilsluttet bundkortets strømstik.
• Kontroller, at alle interne strømforbindelser (24-bens ATX, CPU-strøm, GPU-strøm) er korrekt isat.

Overdreven støj

• Undersøg alle blæsere (CPU, GPU, kabinetblæsere) for blokeringer eller løse monteringer.
• Sørg for, at kablerne ikke kommer i vejen for ventilatorbladene.
• Kontroller, om strømforsyningen er monteret korrekt, og om dens pad er korrekt afkoblet.

Overophedning

• Rengør alle støvfiltre og interne komponenter for at forbedre luftstrømmen.
• Kontroller, at kabinetblæserne er installeret i den korrekte retning (indsugning/udsugning) for at skabe korrekt luftstrøm.
• Sørg for, at CPU-køleren og GPU-køleren er korrekt monteret og fungerer.

Specifikationer

Detaljerede specifikationer for Sharkoon V1000 PC-kabinettet.

Garanti og support

For garantioplysninger og teknisk support vedrørende dit Sharkoon V1000 PC-kabinet henvises til den officielle Sharkoon-butik. webwebstedet eller kontakt Sharkoon Technologies GmbH direkte.

Fabrikant: Sharkoon Technologies GmbH

Gem venligst dit købsbevis for garantikrav.
