BitFenix ​​Spectre Pro RGB LED-kabinetblæser med controller - 140 mm brugermanual

1. Introduktion

Denne manual indeholder omfattende instruktioner til installation, betjening og vedligeholdelse af din BitFenix ​​Spectre Pro RGB LED 140 mm kabinetblæser med controller. Læs venligst denne manual grundigt inden installation, og gem den til senere brug.

2. Pakkens indhold

Bekræft, at alle nedenstående komponenter er til stede i din pakke:

• 1x BitFenix ​​Spectre Pro RGB LED 140 mm kabinetblæser
• 1x RGB LED-controllerboks
• 1x RGB-kontrolknap (med magnetisk bagside)
• 1x RGB-synkroniseringskabel til bundkort (til ASUS Aura Sync-kompatibilitet)
• 1x strømkabel (Molex til controller)
• 4x skruer til montering af ventilator
• 4x vibrationsdæmpende gummibeslag

Figur 2.1: Alle komponenter er inkluderet i BitFenix ​​Spectre Pro RGB LED 140 mm kabinetblæserpakken. Dette inkluderer 140 mm blæseren, RGB-controllerboksen, forskellige tilslutningskabler, monteringsskruer og gummibeslag med vibrationsdæmpning.

3. Funktioner

BitFenix ​​Spectre Pro RGB LED-kabinetblæseren tilbyder følgende nøglefunktioner:

• TriBright LED-teknologi: Giver levende og ensartet RGB-belysning.
• ASUS Aura Sync-klar: Kompatibel med ASUS Aura Sync bundkort til synkroniseret RGB-lysstyring.
• Forstærkede ventilatorblade: Designet til holdbarhed og optimal luftstrøm, med centreret LED-belysning for forbedret æstetik.
• Højtryks-/CFM-design: Konstrueret til at levere betydelig luftstrøm og statisk tryk for effektiv køling.
• Fokuseret luftstrøm: Optimeret bladdesign sikrer effektiv køleeffekt.
• Lydløs drift: Designet til at minimere støjniveauet under drift.
• Lang levetid: Konstrueret til forlænget driftslevetid.

4. Opsætning og installation

Følg disse trin for at installere din BitFenix ​​Spectre Pro RGB LED-kabinetblæser korrekt.

4.1 Sikkerhedsforanstaltninger

• Sørg for, at din computer er slukket og taget stikket ud af stikkontakten, før du starter installationen.
• Aflad statisk elektricitet ved at berøre en jordforbundet metalgenstand, før du håndterer komponenterne.
• Håndter komponenter forsigtigt for at undgå beskadigelse.

4.2 Montering af ventilator

1. Identificér det ønskede monteringssted i dit pc-kabinet (f.eks. foran, bagpå, øverst, nederst).
2. Juster ventilatoren med skruehullerne i dit kabinet.
3. Du kan eventuelt placere de vibrationsdæmpende gummibeslag mellem blæseren og kabinettet for at reducere støj.
4. Fastgør ventilatoren med de fire medfølgende monteringsskruer. Spænd ikke for hårdt.

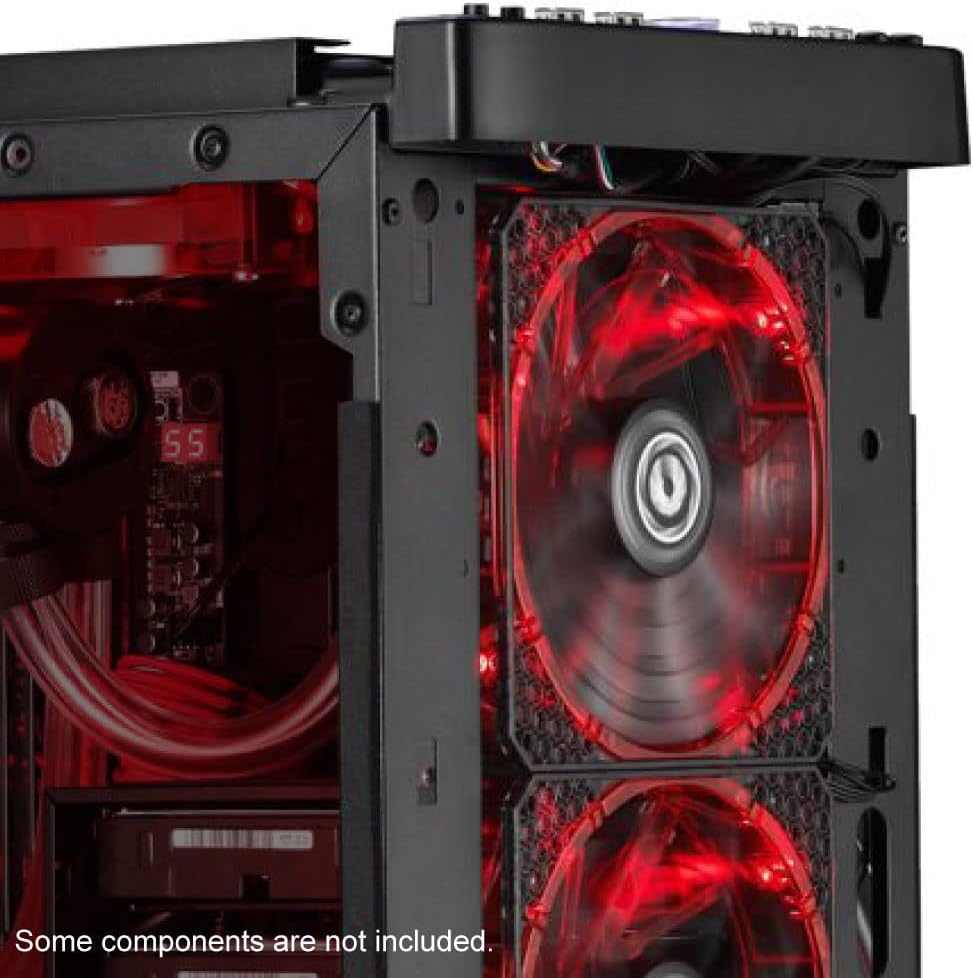

Figur 4.1: En eksampBillede af BitFenix ​​Spectre Pro RGB LED-blæseren installeret i et pc-kabinet, der demonstrerer dens placering og belysning.

4.3 Styreenhed og kabelforbindelser

Spectre Pro RGB-blæseren bruger en dedikeret controller til strøm og RGB-effekter. Se billedet nedenfor for en visuel vejledning til blæser- og controllerenheden.

Figur 4.2: BitFenix ​​Spectre Pro RGB LED-blæseren og den tilhørende RGB-controllerboks fremhæver dens kompatibilitet med ASUS Aura Sync.

1. Tilslut ventilator til styreenhed: Sæt 4-bens blæserkablet fra Spectre Pro RGB-blæseren i en ledig blæserheader på RGB LED-controllerboksen. Controlleren understøtter flere blæsere; sørg for en sikker forbindelse.
2. Tænd for controlleren: Tilslut det medfølgende Molex-strømkabel til RGB LED-controllerboksen og til et ledigt Molex-stik fra din strømforsyning (PSU).
3. RGB-kontrolmuligheder:
   • Manuel kontrol: Tilslut RGB-kontrolknappen til den angivne port på RGB LED-controllerboksen. Denne knap giver dig mulighed for at skifte mellem forskellige lystilstande og farver. Knappen har en magnetisk bagside, der gør den praktisk at placere i eller uden på dit kabinet.
   • Bundkortsynkronisering (ASUS Aura Sync): Hvis dit bundkort understøtter ASUS Aura Sync, skal du tilslutte det medfølgende RGB-synkroniseringskabel til bundkortet fra RGB LED-controllerboksen til dit bundkorts 4-bens RGB-header. Dette giver mulighed for softwarestyring af ventilatorens RGB-belysning.
4. Kabelstyring: Før alle kabler pænt for at sikre korrekt luftgennemstrømning og en ren konstruktion.

5. Betjeningsvejledning

Når den er installeret og tilsluttet, skal du tænde din computer for at begynde at bruge den.

5.1 Ventilatordrift

Ventilatoren begynder at dreje, når controlleren får strøm. Ventilatorhastigheden er konstant på 1500 o/min.

5.2 RGB-lysstyring

Figur 5.1: BitFenix ​​Spectre Pro RGB LED-blæseren viserasing dens livlige, flerfarvede belysning.

• Brug af RGB-kontrolknappen: Tryk på den tilsluttede RGB-kontrolknap for at skifte mellem forskellige forprogrammerede lyseffekter, farver og tilstande.
• Brug af bundkortsoftware (ASUS Aura Sync): Hvis den er tilsluttet et kompatibelt ASUS-bundkort, skal du bruge ASUS Aura Sync-softwaren til at tilpasse og synkronisere ventilatorens RGB-belysning med andre kompatible komponenter i dit system. Se bundkortets manual for specifikke softwareinstruktioner.

6. Vedligeholdelse

Regelmæssig vedligeholdelse er med til at sikre optimal ydeevne og levetid for din ventilator.

• Rensning: Rengør ventilatorbladene og rammen med jævne mellemrum for at fjerne støvophobning. Brug en blød børste eller trykluft. Sørg for, at ventilatoren er slukket og taget ud af stikket, før du rengør den.
• Inspektion: Kontroller kabler for sikre forbindelser og tegn på slid.

7. Fejlfinding

Hvis du støder på problemer med din Spectre Pro RGB-blæser, skal du se følgende fejlfindingsvejledning:

8. Specifikationer

Detaljerede tekniske specifikationer for BitFenix ​​Spectre Pro RGB LED 140mm kabinetblæser:

9. Garanti og support

For garantioplysninger og teknisk support henvises til den officielle BitFenix webwebstedet eller kontakt deres kundeserviceafdeling. Gem din købsbevis til garantikrav.

10. Officielle produktvideoer

Der er ingen officielle produktvideoer fra sælgeren tilgængelige til indlejring i denne manual.
