Indledning
Tak, fordi du har valgt Levenhuk Sherman Base 10x42 kikkerten. Denne manual indeholder vigtige oplysninger om korrekt brug, pleje og vedligeholdelse af dit nye optiske instrument. Læs den grundigt inden første brug for at sikre optimal ydeevne og levetid for din kikkert.
Levenhuk Sherman Base 10x42 kikkerten er designet til pålidelig ydeevne under forskellige forhold, med en vandtæt og dugfri konstruktion og BaK-4 glasoptik af høj kvalitet for klare og skarpe billeder.
Produkt overview
Levenhuk Sherman Base 10x42 kikkerten er udstyret med Porro-prismer og fuldt multicoated BaK-4-glasoptik, der sikrer klare billeder med høj kontrast. Det robuste, nitrogenfyldte hus giver vandtæt og dugfri beskyttelse.
Dette billede viser Levenhuk Sherman Base 10x42 kikkerten fra et vinklet perspektiv, vistasinderes kompakte og robuste design. Hoveddelen er sort, med Levenhuk-logoet synligt på venstre løb.
Dette billede viser Levenhuk Sherman Base 10x42 kikkerten sammen med dens standardtilbehør: en bæretaske, en halsrem, en rengøringsklud og beskyttelseshætter til både objektiv- og okularlinser. Produktemballagen er også synlig i baggrunden.
Nøglekomponenter:
- Objektive linser: De store frontlinser, der samler lys. (42 mm diameter)
- Okularer: De linser, du ser igennem.
- Centerfokushjul: Bruges til at fokusere begge cylinder samtidigt.
- Dioptrijusteringsring: Placeret på højre okular, bruges til finjustering af fokus for individuelle øjenforskelle.
- Justering af pupilafstand: Hængselsmekanismen, der giver dig mulighed for at justere afstanden mellem de to tønder, så den passer til din øjenafstand.
- Stativadapterfatning: Placeret under en hætte på det forreste hængsel, muliggør montering på et stativ.
Opsætning
- Udpakning: Tag forsigtigt kikkerten og alt tilbehør ud af emballagen. Sørg for, at alle komponenter, der er angivet i "Produktoversigten", erview"-afsnittet er til stede.
- Fastgørelse af halsremmen: Før halsremmen gennem remflikerne på siderne af kikkerten. Fastgør remmen forsvarligt for at forhindre utilsigtet tab.
- Justering af pupilafstand: Hold kikkerten med begge hænder og kig gennem okularerne. Bøj kikkertens hus ved hængslet, indtil du ser et enkelt, klart, cirkulært felt af viewDette justerer afstanden mellem okularerne, så den passer til afstanden mellem dine pupiller.
Figur 3: Justering af pupilafstanden. Dette billede viser forsiden view af kikkerten, der illustrerer, hvordan de to rør kan drejes omkring det centrale hængsel for at justere pupilafstanden, hvilket sikrer et komfortabelt og klart billede. viewoplevelse for forskellige brugere.
- Justering af øjekopper: Hvis du bruger briller, skal du dreje eller folde gummiøjekopperne ned for at bringe dine øjne tættere på okularlinserne, så du har et fuldt synsfelt. viewHvis du ikke bruger briller, skal du lade øjekopperne være i den øverste position.
Betjeningsvejledning
- Indledende fokusering:
- Luk dit højre øje eller dæk det højre objektiv til.
- Se med venstre øje gennem det venstre okular på et fjerntliggende objekt.
- Drej det midterste fokushjul, indtil billedet i venstre okular er skarpt og klart.
- Dioptrijustering:
- Luk nu dit venstre øje eller dæk det venstre objektiv til.
- Se med dit højre øje gennem det højre okular på det samme fjerne objekt.
- Drej dioptrijusteringsringen på det højre okular, indtil billedet er skarpt og klart. Brug ikke det midterste fokushjul til dette trin.

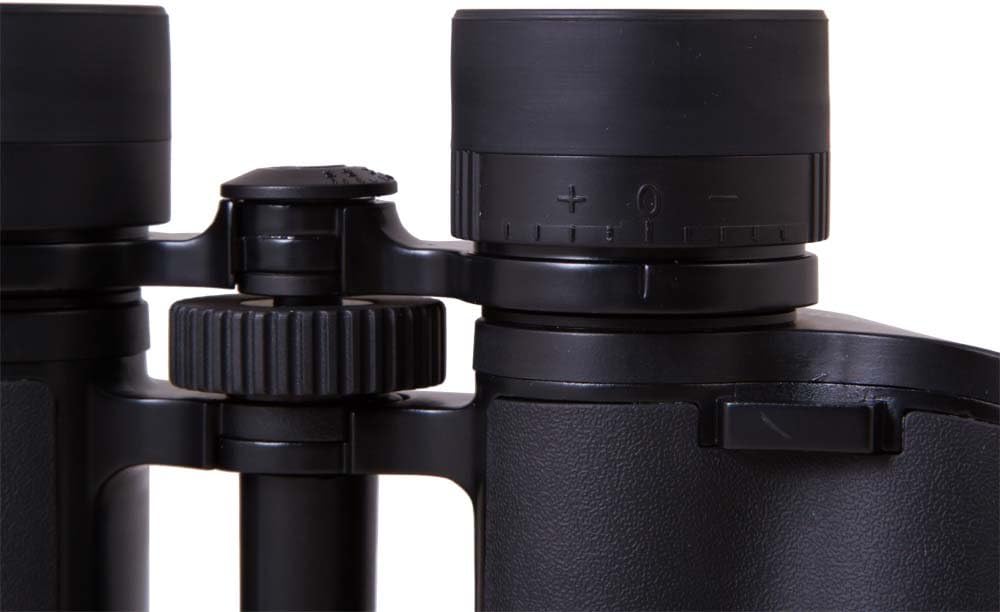

Figur 4: Dioptrijusteringsring. Dette nærbillede fremhæver dioptrijusteringsringen, der er placeret på kikkertens højre okular. Markeringerne for '+' og '-' angiver retningen for justering af fokus for at kompensere for forskelle i synet mellem brugerens øjne.
- Generel fokusering: Når dioptrien er indstillet, kan du bruge det midterste fokushjul til at fokusere på objekter i varierende afstande. Begge øjne burde nu være i fokus samtidigt.
- Montering på stativ (valgfrit): I forlænget viewFor at reducere håndrystelser kan kikkerten monteres på et stativ ved hjælp af en standard stativadapter (medfølger ikke). Skru hætten af på det forreste hængsel for at få adgang til stativadapterfatningen.
Vedligeholdelse og pleje
- Rengøring af linser: Brug den medfølgende rengøringsklud eller en blød, fnugfri klud, der er specielt designet til optik. Tør forsigtigt linsens overflader af. Brug en lille mængde optisk rengøringsvæske på kluden til genstridige pletter, ikke direkte på linsen. Undgå at berøre linsens overflader med fingrene.
- Rengøring af krop: Tør kikkertens hus af med en blød kludamp klæde. Brug ikke slibende rengøringsmidler eller opløsningsmidler.
- Opbevaring: Når kikkerten ikke er i brug, skal den opbevares i dens beskyttelsesetui på et køligt og tørt sted, væk fra direkte sollys og ekstreme temperaturer. Sørg for, at linsedækslerne er på for at beskytte optikken mod støv og ridser.
- Vandtæt funktion: Selvom kikkerten er vandtæt og nitrogenfyldt for at forhindre indvendig dug, skal den undgås at blive nedsænket i vand i længere tid. Hvis den udsættes for vand, skal den tørres af med en blød klud.
Figur 5: Holdbart husmateriale. Dette billede viser et nærbillede af det teksturerede sorte materiale, der er brugt til kikkerthuset, hvilket indikerer dets robuste og skridsikre design for sikker håndtering.
Figur 6: Vandtæt beskyttelse. Dette billede viser vanddråber på en blå overflade, der visuelt repræsenterer kikkertens vandtæthed, da den er designet til at modstå forskellige vejrforhold.
Fejlfinding
| Problem | Mulig årsag | Løsning |
|---|---|---|
| Sløret billede | Forkert fokus eller dioptriindstilling. | Juster det midterste fokushjul og dioptrijusteringsringen som beskrevet i afsnittet "Betjeningsvejledning". |
| Dobbelt billede eller to overlappende cirkler | Forkert pupilafstand. | Juster hængslet, indtil der dannes et enkelt, klart, cirkulært felt af view er opnået. |
| Dugdannelse af indvendige linser | Ekstreme temperaturændringer eller kompromitteret tætning. | Kikkerten er fyldt med nitrogen for at forhindre indvendig dugdannelse. Hvis der opstår vedvarende indvendig dugdannelse, skal du kontakte kundesupport. Udvendig dugdannelse kan tørres væk. |
| Støv eller pletter på billedet | Støv på objektiv- eller okularlinser. | Rengør linserne med den medfølgende rengøringsklud eller et passende optisk rengøringssæt. |
Specifikationer
| Feature | Detalje |
|---|---|
| Model | Sherman-base 10x42 |
| Varenummer | 71143 |
| Forstørrelse | 10x |
| Objektiv linsediameter | 42 mm |
| Prisme Type | Porro |
| Optisk belægning | Fuldt multi-coated |
| Prisme materiale | BaK-4 Glas |
| Vandmodstand | Vandtæt |
| Tågebestandig | Nitrogenfyldt |
| Fokus Type | Centerfokus |
| Kropsmateriale | Aluminium |
| Varedimensioner (L x B x H) | 17.5 x 13.5 x 5.2 cm |
| Varens vægt | 2.6 pund (ca. 1.18 kg) |
| Stativ kan tilpasses | Ja |
Garanti og support
Levenhuk Sherman Base 10x42 kikkert leveres med en livstidsgaranti mod defekter i materialer og udførelse. Denne garanti dækker den oprindelige køber og kan ikke overdrages. For detaljerede garantivilkår henvises til den officielle Levenhuk webwebsted eller kontakt deres kundesupport.
For teknisk support, garantikrav eller eventuelle forespørgsler vedrørende dit Levenhuk-produkt, besøg venligst den officielle Levenhuk-side. webwebstedet eller kontakt deres kundeserviceafdeling. Kontaktoplysninger kan typisk findes på produktemballagen eller mærkets officielle webwebsted.
Fabrikant: Levenhuk
Webwebsted: www.levenhuk.com
